电流互感器实质是一只变压器，是把大电流变为小电流（均为5Ａ）的变流装置，以便为测量（电流、电能）和保护提供电流信号。电流互感器有穿心式和变压器式两种，如图13-14所示。

1.测试

1）穿心式互感器的一次侧没有绕组而是将被测导线穿过互感器中心的圆孔即可，因此只用万用表欧姆档测量二次侧即可。因二次侧导线较细、匝数较多，因而直流电阻较大。因为二次侧为一电感线圈，因此测量时间较长。另要观测铭牌上的电流比，如50/5、100/5等。

2）变压器式互感器除了测量二次侧外还应测量一次侧，一次绕组因匝数较少、导线较粗，直流电阻较小。同样要观测电流比。

3）用500Ｖ绝缘电阻表测量一次、二次绕组的绝缘电阻，新的应大于2ＭΩ，旧的应大于0.5ＭΩ。

2.安装接线

安装要求同接触器，但可竖装或水平装设。一次绕组标注Ｌ1的为进线端，标注Ｌ2的为出线端，穿心式应从Ｌ1侧穿入。二次侧Ｋ1接电流表的进线侧，Ｋ2接出线侧，且Ｋ2应可靠接地。二次侧用的导线必须是2.5ｍｍ²或1.5ｍｍ²的铜芯绝线导线。与电流互感器连接的导线必须可靠，其二次侧不得开路，以免产生高压而发生危险，同时不得在二次侧加装熔断器。多台互感器装设在一起时，接线必须按上述要求连接且必须一致。电流互感器的常用接线方案如图13-15所示。

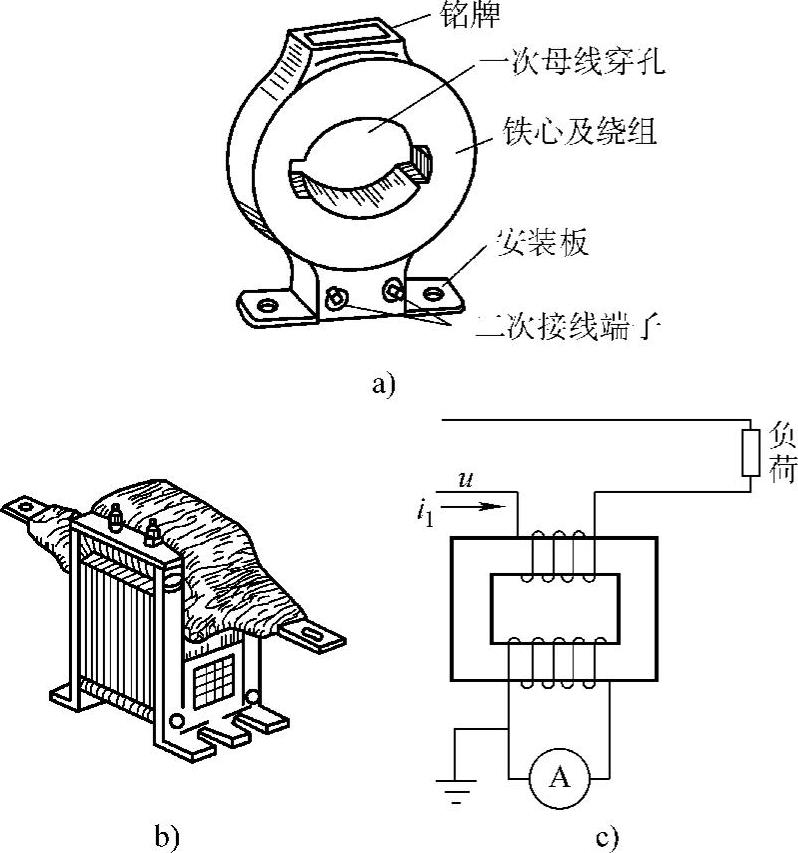

图13-14 电流互感器的外形结构(www.daowen.com)

ａ）穿心式 ｂ）变压器式 ｃ）常用接线图

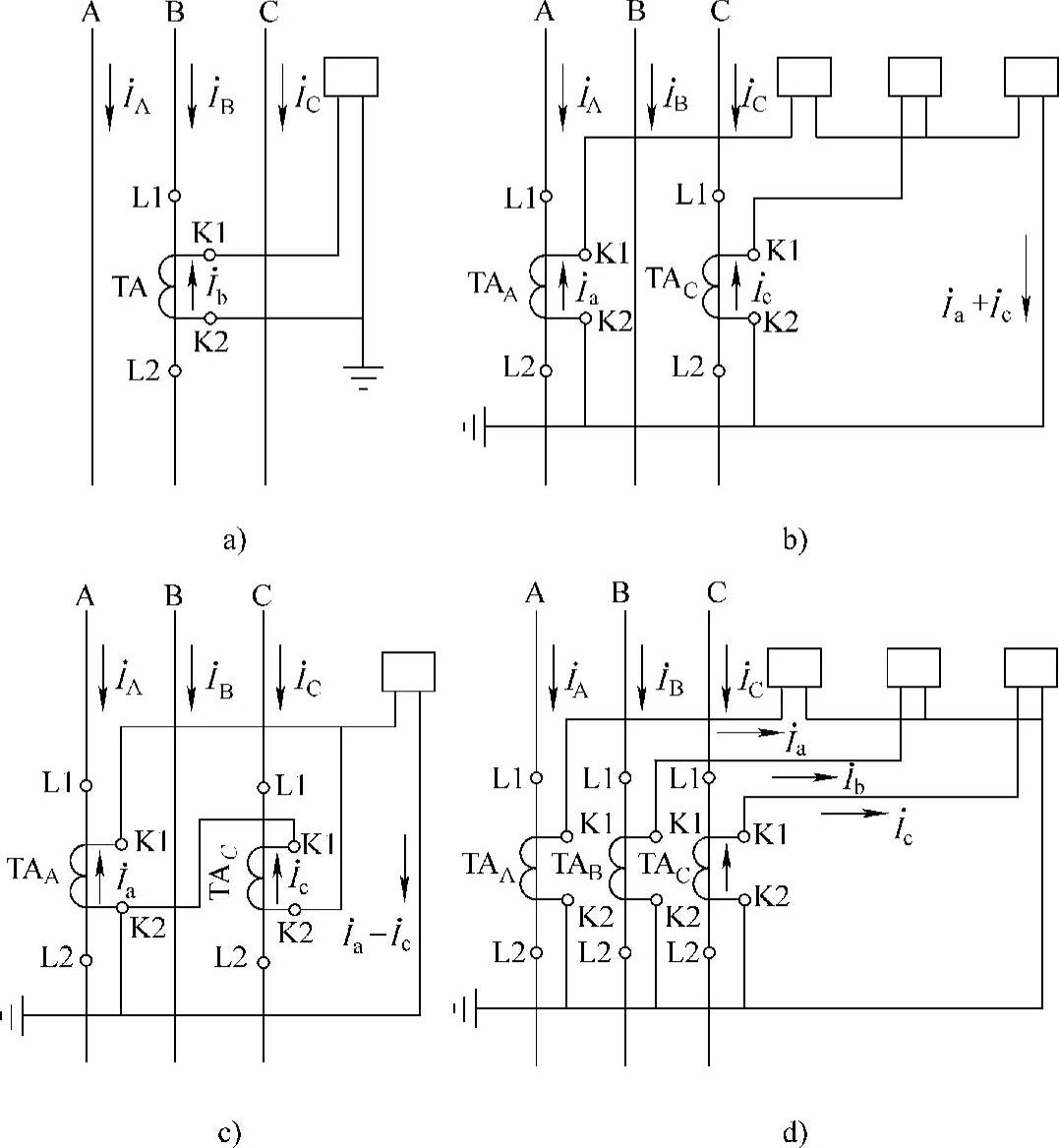

图13-15 电流互感器的接线方案

ａ）一相式 ｂ）两相Ｖ形 ｃ）两相电流差 ｄ）三相形

穿心式互感器使用时要注意穿过心的匝数。一般的穿心式互感器都在铭牌上标注了穿心的匝数，如果标注为一匝的200/5互感器在实际中穿两匝，则改为100/5的互感器，依此类推。如一次匝数越多，则可用较大电流比的互感器测量较小的电流。可用仪表指示值除以匝数即为实际值。

3.选择

选择电流互感器时必须按电路中经常出现的最大电流来考虑，用于计价测量时还应考虑其准确度，如电能计量时应选0.5级，一般测量可选用2级或3级的。如一台55ｋＷ电动机，正常运行时的电流一般为80～100Ａ左右，因此可选用150/5或200/5的互感器，但不能选用100/5或300/5的互感器。选择电流互感器时还应考虑电压等级，低压一般选500Ｖ的，如ＬＭＺＪ1-0.5/800/5，0.5即为500Ｖ，800/5为电流比。
