漏电保护器即漏电开关,是低压断路器的一种特殊形式,它除了具备断路器的功能外(有的只具备其中的一种功能),还能在保护控制系统内有漏电发生时迅速切断电源,以防止人员触电。所谓漏电就是从正常用电回路以外的事故回路流过的电流,如人触电回路。漏电保护器的容量比较小,一般最大的不超过800A,常用的有10A、25A、30A、45A、60A(63A)、80A、100A等,动作电流有10mA、15mA、30mA,动作时间小于0.1s。漏电保护器有三极、单极、双极之分,外形与DZ系列断路器相似。

1.测试和检查

漏电保护器的测试基本与断路器相同,由于漏电保护器的特殊性,漏电保护器在安装使用前必须进行下列检查。

(1)确认漏电保护器生产厂家的资质

1)漏电保护器的设计、制造必须符合相应的国家标准,凡执行企业标准或行业标准的,均不得低于国家标准GB/Z 6829—2008《剩余电流动作保护电器的一般要求》的规定。

2)生产企业需具有保证产品质量的技术文件、工艺、设备、生产环境条件、质量检验手段、管理制度及售后服务措施。

3)生产企业经所在地市工商行政管理部门登记注册后,应履行产品认证手续,并应具有国家有关部门授权的检验机构所出具的产品型式试验报告(编者按,如天津电气传动设计研究所的型式试验报告)。

4)生产企业必须设立安全质量管理机构,配备专业检验人员。对出厂的产品,必须逐台进行安全性能检验,并出具产品合格证

(2)复查产品合格证及认证标志和试验装置,外观检查、机械性能和电气性能良好。

(3)接入额定电压的临时电源,在空载状态下按动试验按钮,逐台检查该装置是否动作正常,或用漏电保护检测仪进行实地检测。

(4)核定漏电保护器的额定电压、额定电流、短路分断能力、额定漏电动作电流、分断时间等参数,均应满足被保护供电线路和电气设备的要求。

(5)带短路保护的漏电保护器,其短路接通分断能力必须大于电路短路可能产生的最大短路电流,否则应当采用一个具有更大短路分断能力的短路保护装置作为后备保护(如增设熔断器或断路器)。不带短路保护的,电路中必须设置熔断器或断路器作为短路保护,漏电保护器的额定限制短路电流必须大于电路的最大短路电流。

(6)对于不熟悉的漏电保护器必须按产品说明书确认识别主回路端子、辅助电源端子、辅助触头、手柄及试验按钮和操作位置。

2.选择

(1)选用漏电保护器的具体规定

1)漏电保护器的技术条件应符合GB/Z 6829—2008的有关规定,并具有国家认证标志,其技术额定值应与被保护线路或设备的技术参数相配合。

2)根据电气设备的供电方式选用漏电保护器:

① 单相220V电源供电的电气设备应选用二极二线式或单极二线式漏电保护器。

② 三相三线380V电源供电的电气设备,应选用三极式漏电保护器。

③ 三相四线380V电源供电的电气设备,或单相设备与三相设备共用的电路,应选用三极四线式、四极四线式漏电保护器。

3)根据电气线路的正常泄漏电流,选择漏电保护器的额定漏电动作电流。

① 选择漏电保护器的额定漏电动作电流值时,应充分考虑到被保护线路和设备可能发生的正常泄漏电流值,必要时可通过实际测量取得被保护线路或设备的泄漏电流值。

② 选用的漏电保护器的额定漏电不动作电流,应不小于电气线路和设备的正常泄漏电流的最大值的2倍。

4)根据电气设备的环境要求选用漏电保护器:

① 漏电保护器防护等级应与使用环境条件相适应。

② 电源电压偏差较大的电气设备应优先选用电磁式漏电保护器(编者按,指脱扣器是电磁式的电流型漏电保护器,下同)。

③ 在高温或特低温环境中的电气设备应优先选用电磁式漏电保护器。

雷电活动频繁地区的电气设备应选用冲击电压不动作型漏电保护器。

⑤ 安装在易燃、易爆、潮湿或有腐蚀性气体等恶劣环境中的漏电保护器,应根据有关标准选用有特殊防护条件的漏电保护器,否则应采取相应的防护措施。

5)对漏电保护器动作参数的选择:

① 手持电动工具、移动电器、家用电器插座回路的设备应优先选用额定漏电动作电流不大于30mA快速动作的漏电保护器。

② 单台电气设备可选用额定漏电动作电流为30mA及以上、100mA及以下快速动作的漏电保护器。

③ 有多台设备的总保护应选用额定漏电动作电流为100mA及以上快速动作的漏电保护器。

6)对特殊负荷和场所应按其特点选用漏电保护器:

① 医院中的医疗电气设备安装漏电保护器时,应选用额定漏电动作电流为10mA快速动作的漏电保护器。

② 安装在潮湿场所的电气设备应选用额定漏电动作电流为15~30mA快速动作的漏电保护器。

③ 安装于游泳池、喷水池、水上游乐场、浴室的照明线路,应选用额定漏电动作电流为10mA快速动作的漏电保护器。

④ 在金属物体上工作,操作手持式电动工具或行灯时,应选用额定漏电动作电流为10mA快速动作的漏电保护器。

⑤ 连接室外架空线路的电气设备应选用冲击电压不动作型漏电保护器。

⑥ 带有架空线路的总保护应选择中、低灵敏度及延时动作的漏电保护器。

(2)漏电保护器的选择 漏电保护器的选择同其他低压电器一样,必须考虑安装地点及其电压等级、额定电流及保护的功能要求,同时又必须考虑安装地点的泄漏电流、接地电阻及动作时间和动作电流的要求。就其电压等级、额定电流及保护功能而言,基本方法与低压断路器相同。这里就电流型漏电保护器的选择,进一步讲述。

1)漏电保护器不宜作为防止直接接触的保护,而可作为防止直接接触的其他保护失效后的后备保护,因为漏电保护器动作的可靠性受电源电压、元件质量、环境条件等因素的影响很大。因此,对于防止直接接触的后备保护来说,漏电保护器必须满足下列条件:

① 电动工具、移动式电气设备、临时配电线路及无双重绝缘的手持电动工具,应在供电回路中装设漏电保护器或漏电插座,其动作电流为30mA,动作时间小于0.1s。

② 居民住宅、公共办公场所应在进户线上装设漏电开关,末端插座应为漏电插座,漏电保护器和漏电插座的动作电流为30mA,动作时间小于0.1s。

③ 额定电压为220V以上的Ⅰ类电动工具,当进行保护接地(接零)有困难或发生触电后同时会发生二次性伤害的地方,如高空、河边使用的电气设备,应在供电回路中装设漏电保护器,其动作电流为15mA,动作时间小于0.1s。

2)用于防止间接触电的漏电保护器,其动作电流可按下式选取


式中 ——允许接触电压;

——设备的接触电阻。

通常额定电压为220V或380V的电气设备以及人容易接触的电气设备,当其外壳接触电阻在500Ω及以下时,单机可配用动作电流30mA和动作时间0.1s以内的漏电保护器。对于电流在100A以上的大型设备及带有多台设备的回路,可选用50~100mA动作的漏电保护器。用电设备的接地电阻在100Ω以下时,可选用200~500mA动作的漏电保护器,其动作时间一般为0.1s,重要设备为了减少偶然的停电,可用延时0.2s的延时保护装置。

3)电镀车间、清洗场所、建筑工地、锅炉房水泵间、化工车间等潮湿场所及可能受到雨水浸入或蒸汽场所,宜装设动作电流为15~30mA、动作时间在0.1s以内的漏电保护器;当人体要在水中使用电气设备时,当电压在36V时也应装设动作电流为15mA以下、动作时间在0.1s以内或动作电流在6~10mA的反时限特性的漏电保护器。露天且潮湿场所,使用双重绝缘或加强绝缘的电气设备一般应装设动作电流为15~30mA、动作时间在0.1s以内的漏电保护器或动作电流为10mA以下反时限的漏电保护器。

4)选择漏电保护器必须考虑线路的正常允许的漏电流,以免引起误动作,造成频繁断电而影响供电的可靠性。

一般装设的漏电保护器的动作电流可按下式选取:

照明电路及居民生活用电

/2000 (13-3)

三相三线动力电路、三相四线动力照明混用电路

/1000 (13-4)(www.daowen.com)

式中 ——线路中最大电流。

漏电保护器的选取是一个较为复杂的问题,经验证明:漏电保护器宜装设在线路的末端,如居民区内每户的进户端或末端插座和电气设备的电源进线端以及单独使用的电动工具或移动电气设备的电源端。线路总开关或支路总开关上使用漏电保护器要慎重,以避免不必要的误动而影响全区的供电。为此,要进行分级保护。

5)以导线穿管埋地暗设为主的低压电网中,选用漏电保护器时,应考虑埋地线对地电容的影响。由于埋地线对地电容远远大于架空导线对地的电容,这样合闸时的电容电流很大,易引起漏电保护器的误动作。因此,应选用延时型或冲击电流不动作型的漏电保护器,以免由于电容电流的冲击而产生误动作,从而影响系统的供电。

因此,在选用时应注意并弄懂漏电保护器型号标注的含义。

经验证明,在选用漏电保护器时应注意产品的自保功能。否则,当元件损坏后,保护器已不再保安,但仍接通电源,这样便进入严重存在隐患的假保安状态运行,对人身安全更危险。如果被保护线路零线断线,保护器不动作,形成断相死区,直接触电的危险更大。而有自保功能的保护器均能在上述情况下,使电路切断或使备用保护投入使用,消除假保安状态运行或零线、相线断线后立即切断电源。因此,在选用时,三相保护器应有断相保护功能,而单相保护器则应有断零保护功能。

漏电保护器的分级保护与熔断器、断路器的分级保护基本相同,就是前级或总开关的动作电流和动作时间应大于后级或分路开关的动作电流和动作时间,并有一定的比例要求且动作协调配合。

3.安装和接线

(1)漏电保护器的安装要点

1)漏电保护器的安装应符合生产厂家产品说明书的要求。

2)漏电保护器的安装应充分考虑供电线路的供电方式、供电电压及系统接地形式。

3)安装具有短路保护的漏电保护器,必须保证在电弧喷出方向有足够的飞弧距离,其距离大小则按保护器生产厂家而定。

4)组合式漏电保护器外部连接的控制回路,应使用铜导线,截面积不小于1.5mm2。

5)安装漏电保护器后,不得撤掉低压供电线路及电气设备的接地保护措施,同时保护器负载侧的中性线不得与其他回路共用,以免误动作。

6)漏电保护器安装后,应操作试验按钮,检验保护器的工作特性,确认能正常动作后才允许投入使用。一般应操作试验按钮试验三次,且应都正确动作,带负载分合开关三次,均不应误动。必要时应用漏电保护器检测仪进行检测,检测的周期是每年的4月份和10月份。特殊场所应每月一或两次。

7)安装时必须严格区分中性线和保护地线。三极四线式或四极式保护器的中性线应投入保护器。经过保护器的中性线不得作为保护线,也不得重复接地或接设备外露可导电部分。而保护地线不得接入漏电保护器。

8)漏电保护器的保护范围应为独立回路,不能与其他线路有电气上的连接。漏电保护器不能并联使用保护同一线路或设备。而一台保护器也不得同时保护两台设备或两条线路。

9)运行中的保护器应每月定期检查一次,并做记录,包括外观、接线、信号指示、动作试验及按钮位置等。其中进行动作试验时,操作按下按钮的时间不能太长,次数不能太多,以免烧坏内部元件。

10)漏电保护器的安装检查应由专职电工进行。他们应进行漏电保护知识技术方面的培训,并搞好保护器的管理工作。

(2)漏电保护器的接线和注意事项 漏电保护器必须按照生产厂家提供的说明书中的接线图接线;标有电源侧和负荷侧的漏电保护器应按规定接线,不得接反;漏电保护器按照其极数可分单极两线、两极两线、两极三线、三极三线、三极四线、四极四线等型式,单极两线、两极三线、三极四线都有一根直接穿过检测元件(零序电流互感器)的而不能断开的中性线,中性线与相线(极)应确认并区分开,然后接在相应的端子上。

接线前应确认系统采用的保安方式(接地或接零),确认被保护设备是单相、两相还是三相,最后按说明书上的接线图接线。

这里列出部分常用漏电保护器的接线图,供读者参考,见表13-10。

漏电保护器的接线应注意以下几点:

1)漏电保护器与保护接地或保护接零的保护线作用各异,不能互相代替,因此装设漏电保护器后,必须同时设置保护线。

2)保护线不得穿过零序电流互感器,采用三相五线制和单相三线制供电时,保护线必须接在第一级漏电保护器进线端的保护干线上,中途不得断线,也不得穿过零序电流互感器,最终接在设备外壳的接地端子上。

3)工作零线必须穿过零序电流互感器。单相照明电路、三相四线制配电线路及其他使用工作零线的线路或电器,其工作零线必须穿过零序电流互感器或接在两极两线、三极四线漏电保护器相应的工作零线端子上。不得使用三极漏电保护器代替三相四极或四极的漏电保护器。

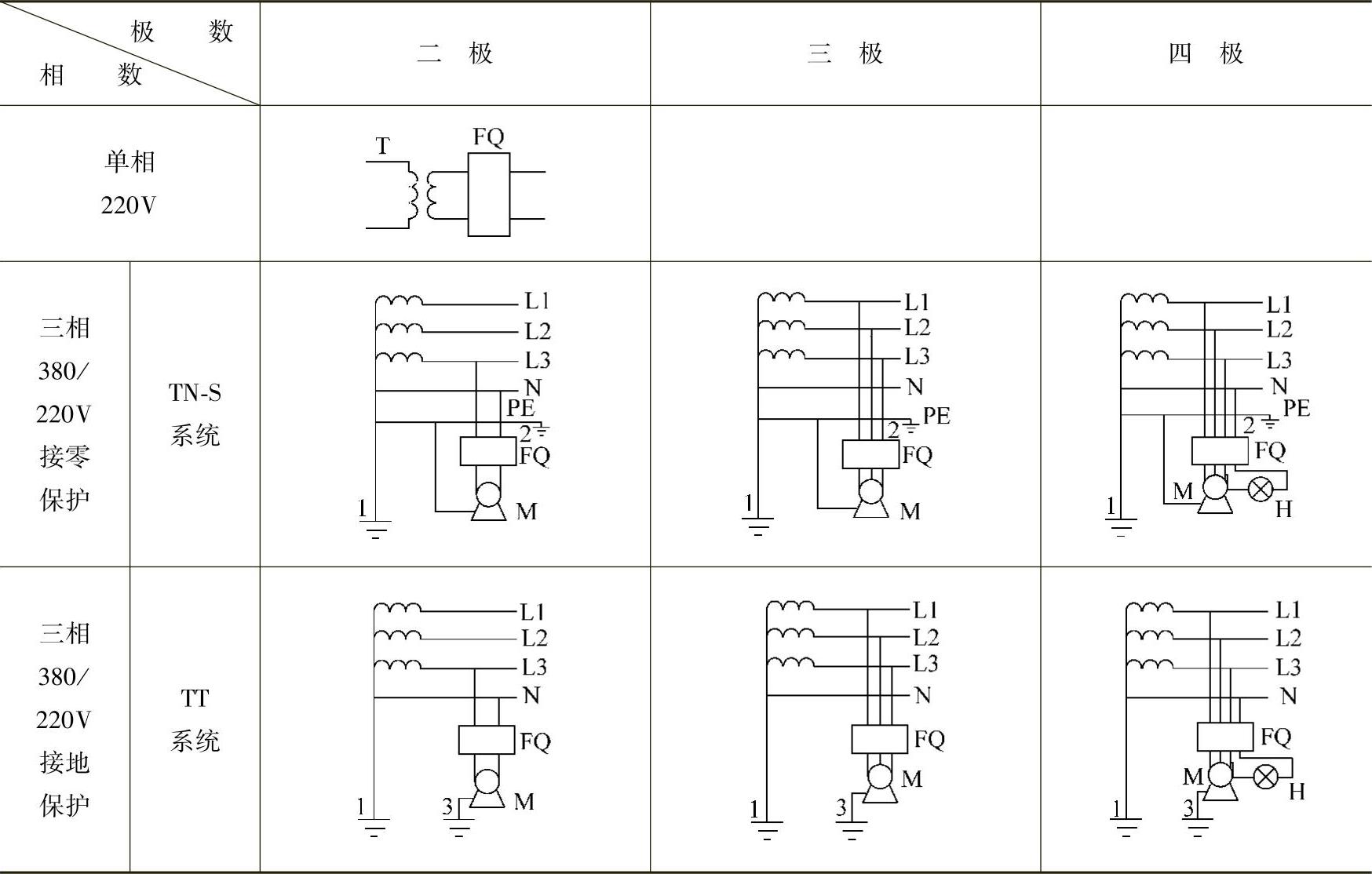

13-10 漏电保护器的接线方法


注:L1、L2、L3—相线 N—工作零线 PE—保护零线 1—工作接地 2—重复接地 3—保护接地 M—电动机 H—灯 FQ—漏电保护器 T—隔离变压器

4)工作零线不得再次重复接地。在变压器中性点直接接地的低压配电系统中,一旦装设了漏电保护器,工作零线(包括工作零线和保护零线的共用线)自穿入零序电流互感器后,只能当做工作零线使用并且绝不允许再次重复接地。

5)采用漏电保护器的支路,其工作零线只能作为本回路的零线,而绝对禁止与它路工作零线相连,其他线路或设备绝不能借用已采用漏电保护器后的线路或设备的工作零线。总之一句话,工作零线不得混用。

6)用电设备的接线必须正确,用电设备只能接在漏电保护器的负载侧,无论是单相或三相设备都应正确接线。不允许设备的一端接在负载侧,而另一端或其他接在电源侧,或者相邻回路借用接线,或者进出线间的连接,或者负荷侧一线一地等错误接线。详见图13-8~图13-12。

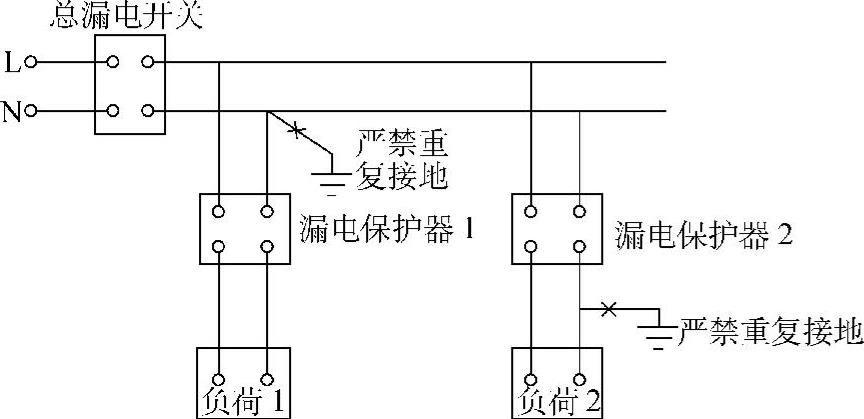

图13-8 经过漏电保护器后的工作零线不得重复接地

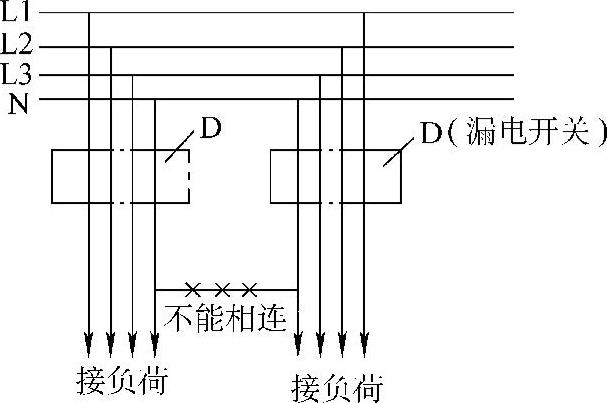

图13-9 经过漏电保护器后的工作零线不能连接

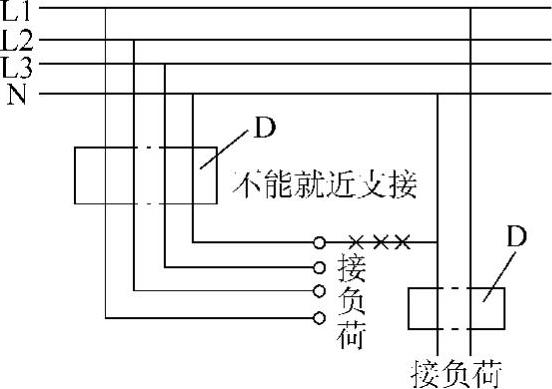

图13-10 经过漏电保护器后的工作零线不能与相邻分支线路工作零线连接


图13-11 用电设备的正确接线

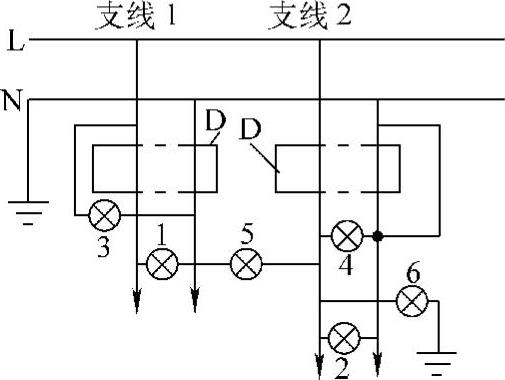

(1、2为正确接线,其他为错误接线)

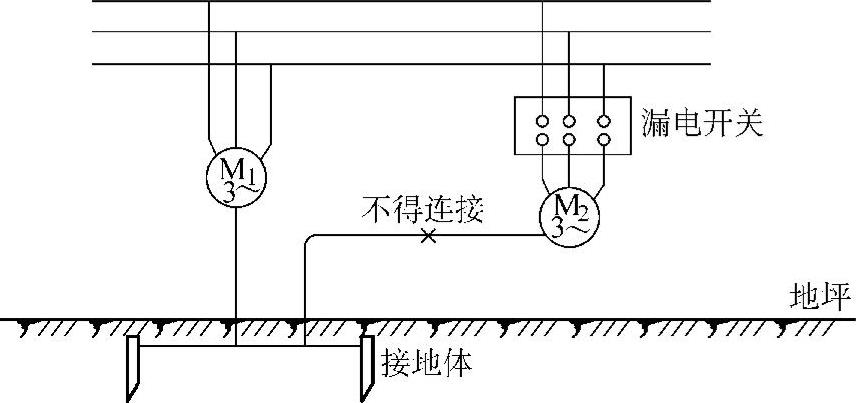

图13-12 经过漏电保护器的设备不得与未经过漏电保护器的设备共用接地体

7)安装漏电保护器的与不安装漏电保护器的线路或设备,不得共用同一个接地装置,并要求两个接地体尽量远离,一般应大于8m,同时两接地体的引线应当绝缘,以免装置漏电保护器的设备漏电时不动作。

8)三相四线或三相五线制下单相与三相负荷混用的配电线路,应尽量使三相的负荷均衡,减小三相的不平衡电流。

9)并列运行的变压器,如采用电压型或中性点接地电流型保护器,必须共用一根接地引线,以免振动或误动。

(3)漏电保护器误动作的原因

1)接线错误引起的误动作。

2)选型不当引起的误动作。

3)由于过电压引起的误动作。应采取触头之间并联电容和电阻抑制过电压,或采用延时型或冲击电压不动作型漏电保护器,或接入过电压吸收装置等。

4)电磁感应引起的误动作。要求零序电流互感器的位置应安装在与外部导电体和磁体相隔较远的地方,与脱扣器的连线应尽量短且绞扭在一起,或穿金属管屏蔽起来,并将金属管可靠接地。

5)循环电流引起的误动作。解决办法是两台变压器设置公共接地极,并把零序电流互感器接在公共接地线上。另外,工程中不采用同一变压器的两个送电回路向同一负荷供电,应将负荷分为两组分别供电,避免漏电保护器的并联运行。

6)汞灯、荧光灯回路引起的误动作。解决办法应控制回路中灯的数量,缩短镇流器与灯管距离;对于荧光灯,采用双线圈的镇流器。

7)工作零线绝缘电阻太低引起的误动作。

8)过负荷和短路引起的误动作,应重新整定并使其匹配。

9)产品性能低劣造成的误动作。对选用的产品应严格试验测试;减少进货渠道,尽量从厂家直接进货。
