交流接触器与熔断器（保护短路）、热继电器（保护过载）配合，可以直接起动电动机或控制各种电气线路，是电气系统最常用的元件。虽然交流接触器的型号很多，但构造基本上是相同的，外形如图13-3所示。

1.测试

1）外观检查应无破损缺件锈蚀现象，用手将衔铁按下应无卡阻且动作灵活，这时主触头应闭合，其辅助触头应相应动作，常开闭合，常闭打开。可用万用表欧姆档测量。

2）从线圈上的文字标注查出其工作电压值（一般为380Ｖ或220Ｖ，也有127Ｖ或110Ｖ的，以及36Ｖ、24Ｖ不等），这里要特别仔细观察，千万不能弄错。

3）按图13-4所示将其线圈直接接入电源上，熔丝应选用0.5～1Ａ的，检查无误后闭合刀开关，线圈得电，接触器吸合并发出“咯嗒”的声响；然后再把刀开关断开，线圈失电，接触器释放，同时也发出“咯嗒”的声响。

4）再次闭合刀开关，然后用万用表的欧姆档测量三对主触头的接触电阻，都应为零；断开刀开关后，电阻应为无限大。同时测量辅助触头的接触电阻，闭合时常开为零，常闭为无限大；断开电源后，常开为无限大，常闭为零，否则说明触头接触不良。这时可将灭弧罩取掉，在触头接触部位垫上一条牛皮纸，然后再重复上述试验，如果闭合时那副触头的牛皮纸能拉动，说明其接触不良。

5）用500Ｖ的绝缘电阻表测量相与相间的绝缘电阻和线圈与铁心的绝缘电阻，新的接触器应大于2ＭΩ，旧的至少应大于0.5ＭΩ，线圈对铁心的绝缘电阻应大于0.5ＭΩ。测量时先测不吸合时上、下闸口的相间绝缘，然后再测吸合后的相间绝缘。

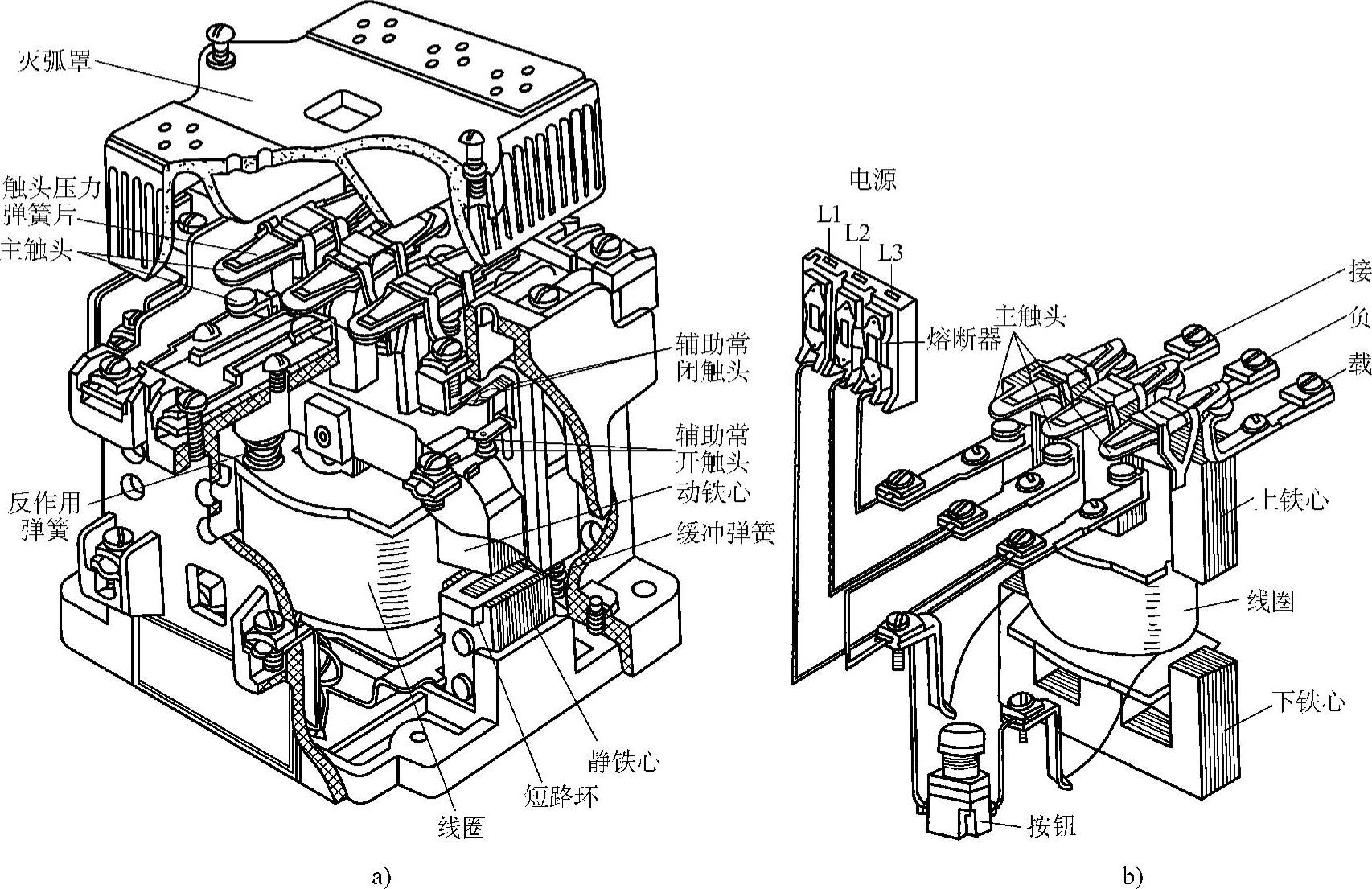

图13-3 ＣＪ0-20交流接触器外形结构

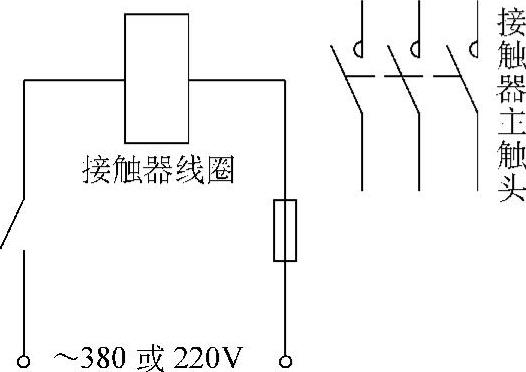

图13-4 接触器的试验电路

2.选择

一般的电动机应选用2～3倍电动机额定电流相应规格的交流接触器，其中轻载起动及操作频率较低的选2倍，重载起动及操作频率较高（如天车、起重机械）的选3倍，额定电流一般取功率的2倍，即一个千瓦，两安培电流。如一台13ｋＷ的电动机，取26Ａ电流，轻载起动（如水泵）时，取电流2×26Ａ＝52Ａ，因没有52Ａ这个规格的接触器，因此选用60Ａ的接触器；如果重载起动（如风机），则取电流3×26Ａ＝78Ａ，因没有78Ａ这个规格，则应选用100Ａ的接触器。要选大于或等于计算数值的。接触器的规格一般为10Ａ、20Ａ、40Ａ、60Ａ（63Ａ）、100Ａ、150Ａ（160Ａ）、250Ａ、400Ａ、600Ａ等。

照明电路应选用照明电路的1～1.5倍额定电流相应规格的接触器，荧光灯较多或容量较大的照明回路可按1.5倍选用。

3.安装接线

（1）安装 接触器必须竖直安装在配电板、电器梁架上，其外廓应横平竖直，安装螺栓不得少于三条且应稳固，与其他元件左右方向相隔不得小于50ｍｍ，上下相隔距离应视接线方便而定，但不得小于100ｍｍ。在铁制板箱内安装时，应衬垫绝缘纸。安装中使用的螺栓应有平垫和弹簧垫。

（2）接线 接触器的接线分主回路接线和控制回路接线两部分，如图13-5所示。

1）主回路的接线：接触器上闸口应与电源连接，一般由熔断器引来，下闸口应与负载连接，如串接热继电器则应与热继电器的上闸口连接。如果使用单芯导线，则应直接与接触器的端子连接；如果使用多芯导线，则应压接线鼻子后再与端子连接，连接必须紧密可靠。(www.daowen.com)

2）控制回路的接线：接触器的控制回路是用按钮（一个常开按钮作为起动按钮ＳＢ，一个常闭按钮作为停止按钮ＳＢＳ）与接触器的线圈连接而进行控制的。

① 按线圈的额定电压确定控制电源，380Ｖ时电源直接从上闸口取得，220Ｖ时则应将工作零线引入后接在设定的零线端子上，也可接在某一辅助触头上（见图13-5中的Ｅ点），这一触头一旦作为零线端子使用，则不得再作它用。按钮线一般使用单芯铜质绝缘导线，可直接与接触器的端子连接。

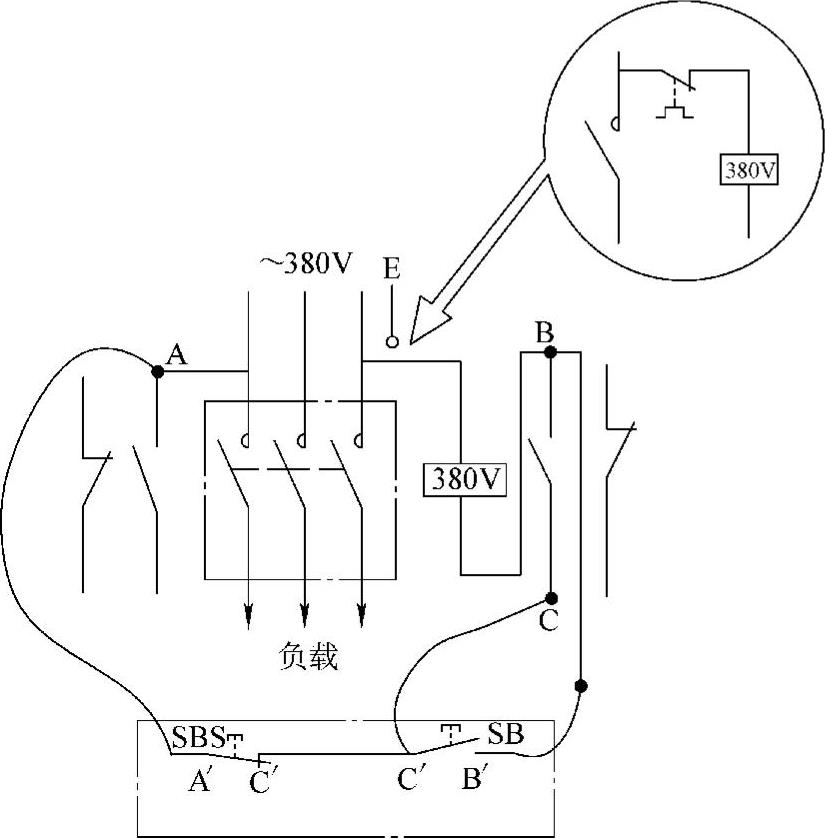

图13-5 接触器的常用接线示意图

② 从一边相接出一导线，另一端接在某一辅助触头的一端，见图13-5中的Ａ点。Ａ点也可设在这一边相上。

③ 从另一边相接出一导线，另一端接在线圈的一端，线圈的一端接至另一常开辅助触头的一端，如图13-5中Ｂ点。

④ 将按钮ＳＢ常开触头的一端与按钮ＳＢＳ常闭触头的一端用导线连接起来，如图13-5中Ｃ′-Ｃ′的连接。

⑤ 用导线将接触器上的Ａ、Ｂ、Ｃ三点与按钮上的Ａ′、Ｂ′、Ｃ′对应连接起来。

这时将电源合上，按动ＳＢ即将线圈回路接通，线圈得电吸合使接触器主触头闭合，同时辅助常开触头（ＢＣ）同时吸合实现自保，当ＳＢ复位后，线圈仍然有电，接触器处于工作状态。如果按动ＳＢＳ常闭按钮便切断了线圈得电回路，线圈失电使接触器释放，辅助触头复位，接触器处于待工作状态。

⑥ 如果采用了热继电器作为过载保护，则应将其常闭触点串联在回路里，这样上述的③便改为以下接线程序：

从另一边相接出一导线，另端接在热继电器常闭触点的一端，其出线端用导线与线圈的一端连接，线圈的出线端与Ｂ点连接，其他不变。

⑦ 如果采用220Ｖ控制电源，线圈的进线端应接在零线端子Ｅ上，而不是接在另一边相上，如图13-5所示。

4.转换开关

转换开关是一种手动开关，而接触器是电磁开关。容量较小且不重要的负荷采用转换开关代替接触器可降低成本。转换开关一般应与熔断器配合使用，熔断器的额定电流不得大于转换开关的额定电流。转换开关可作为20ｋＷ及以下电动机不频繁直接轻载起动的控制开关，也可作为7ｋＷ及以下电动机频繁直接轻载起动的控制开关。选择时可按电动机额定电流的2～2.5倍考虑，照明电路可按负载计算电流的1.2～1.5倍考虑。转换开关常用的有两种形式：一种为组合转换开关，外形如图13-6ｂ所示；一种为倒顺开关，可正反转控制电动机，外形如图13-6ａ所示。使用时应测量相间绝缘电阻，并测量上下闸口的接触电阻，可垂直或水平安装，接线开关上有标注，电源进线应接在静触头上，或按说明书接线。

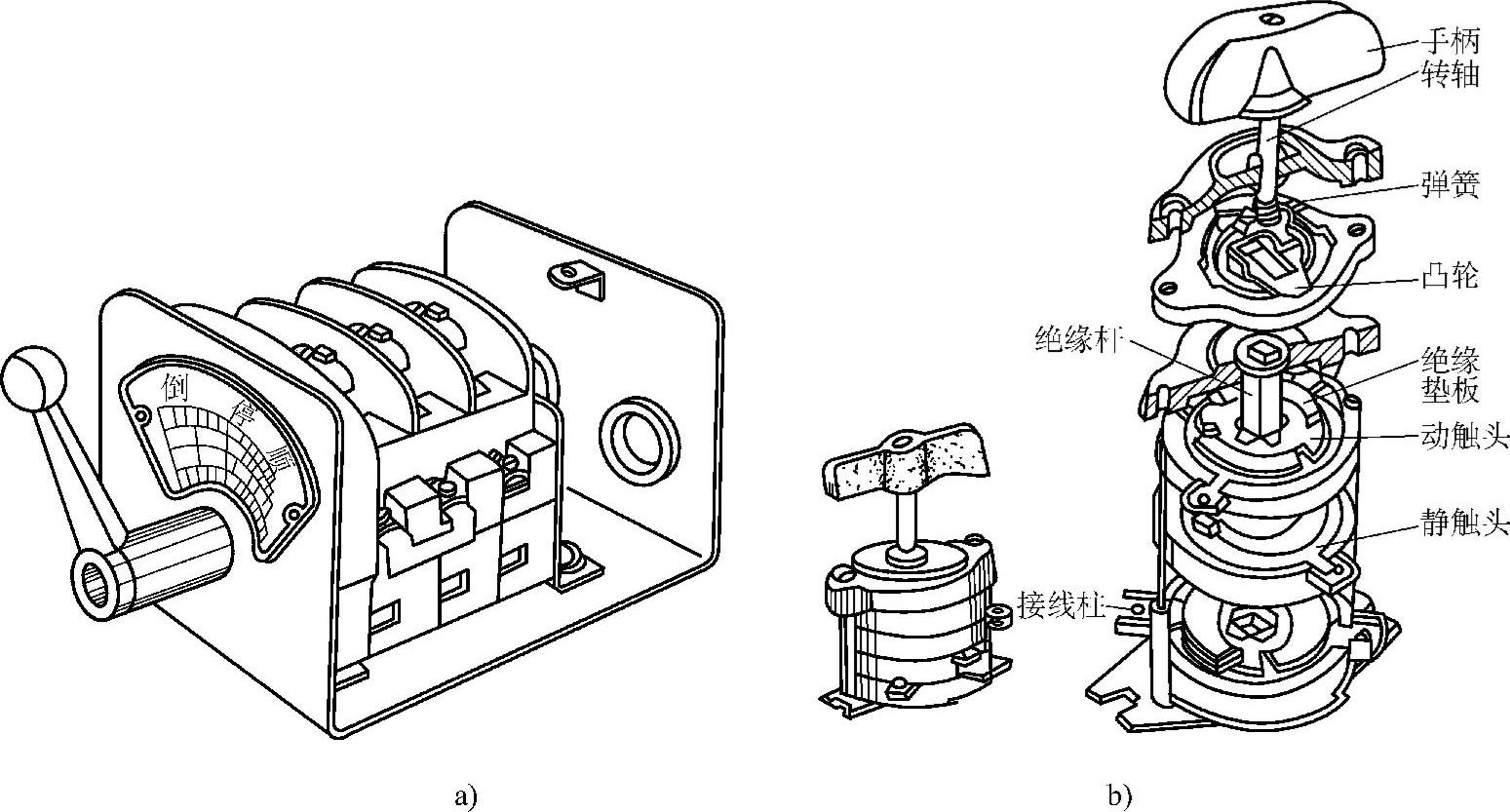

图13-6 转换开关的外形结构

ａ）倒顺开关 ｂ）ＨＺ10-10/3转换开关
