导线穿管暗设电路故障处理比较麻烦，因为我们看不到导线的实际情况，必须按照逐段排除的方法去解决。暗装线路的故障一般是由导线绝缘低劣、接头松动、安装时穿线受伤（如穿线困难用力拉线使导线截面变小、削绝缘层时线芯受伤等）、负载太重电流太大等原因造成。暗装线路故障的处理应掌握管线的走向或者会判断管线的走向。这里用一实例来分析暗装线路故障的排除方法，如图11-1所示，假设图中标注(11)＃的插座无电。

1）将（11）^＃插座盒盖的螺钉卸掉，将盒盖拿出并让接线朝上。用旋具将接线柱的螺钉拧紧，再次用万用表、试灯或能显示数值的试电笔测试，如仍无电则应继续查找。

2）将⑨＃灯的电源盒打开，找出通向(11)＃的两根线（按盒内管口的去向可判断），然后拉动这两根线，如果插座盖摇动则说明正确。将这两根线的“跪头”的绝缘布拆掉，先测试该“跪头”的进线有无电，如有电再测试“跪头”的出线（指接插座的两根线），如无电则说明“跪头”松动，应观察跪头有无过热痕迹，可用钳子夹紧或重接。如出线有电则说明有断线可能，可先把电源断开并把两个接头碰在一起，在插座处用万用表或绝缘电阻表测试两线端是否相通。如不通则说明管内断线，如通则应将跪头断开，并用绝缘电阻表测试这两导线间的绝缘及每根对地（管壁）的绝缘，如均小于0.5ＭΩ，则说明绝缘已坏，应更换导线，如均大于0.5ＭΩ，则说明绝缘良好，应继续查找。

这里要注意，换线时应将带线用旧线系好穿入管内，旧线撤出后用带线再进行穿线。

3）将⑦＃插座顶部距顶板－0.3ｍ处的接线盒盖打开（注意：该盒是一个暗盒，只是为了接线的方便而设置的），按2）的方法进行检查和测试，如正常则应将⑤＃灯的电源盒打开，仍按2）的方法进行检查和测试。这里要注意：如果⑤^＃灯盒正常仍找不出故障点，⑨^＃ 灯、⑩^＃灯和插座也是没有电的。

4）按上述方法检查和测试④^＃开关盒、③^＃灯盒、②^＃开关盒直到电源箱①，总会找到故障点。

(www.daowen.com)

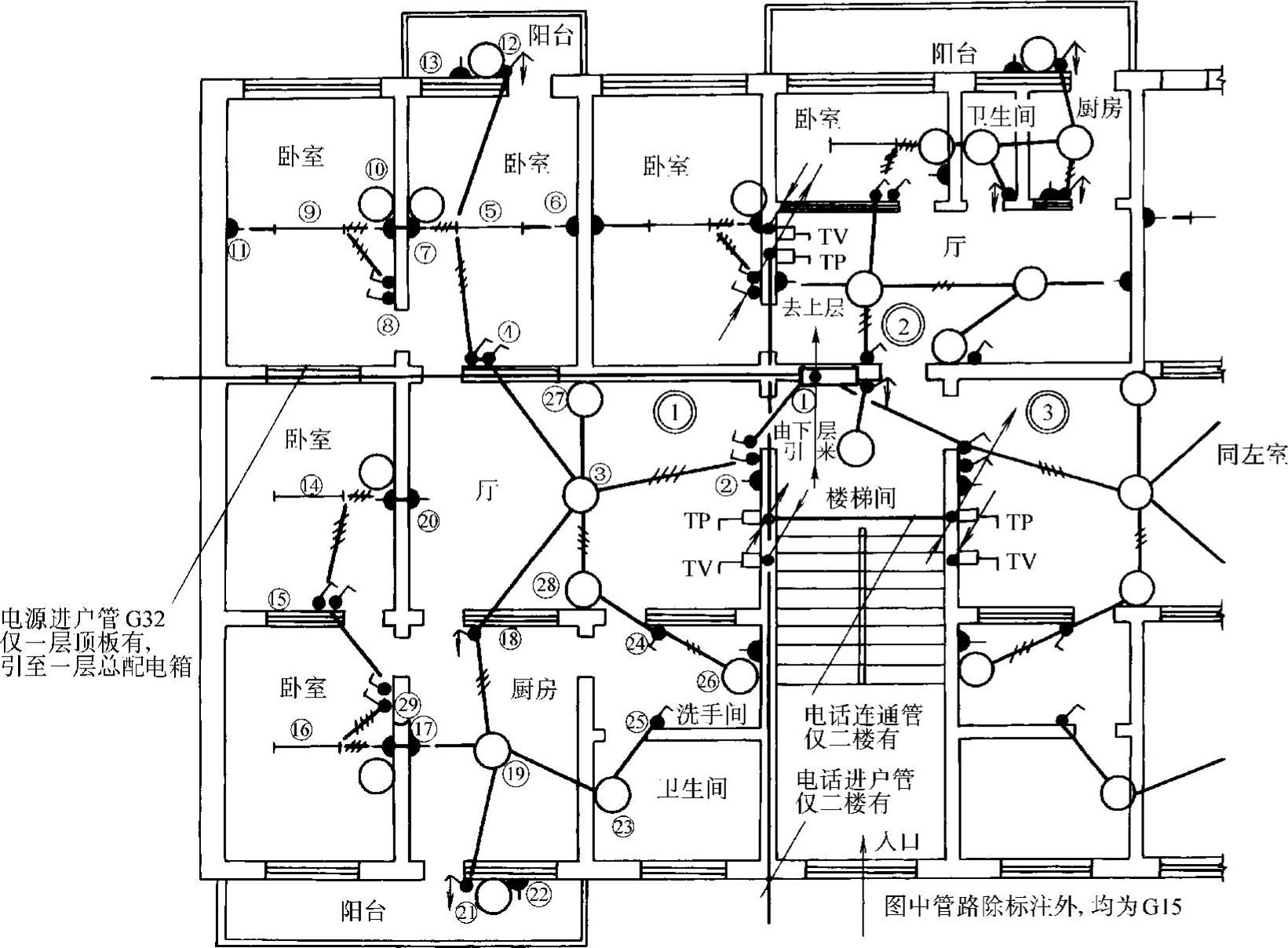

图11-1 某住宅楼照明平面图

处理暗装线路的故障要注意以下几点：

1）处理故障时不要着急，特别是夜间，可用防水线接一个临时照明灯，然后再处理。

2）当局部故障时，可从故障的前一个接线盒（点）进行，当全部没电时则应从总开关箱开始检查。

3）测试时最好用万用表、试灯或能显示电压值的数显式试电笔，效果较为直观。一般的氖泡试电笔只凭氖泡的亮度进行判断是比较困难的，有经验的电工也会出现误判，特别是线路陈旧时，绝缘能力降低，感应电往往会混淆人的思维。
