工业厂房或生产车间是以动力为主的，配合土建时主要依据是动力平面图和系统图、照明平面图和系统图、电缆清册、标高表等。现以某工业厂房电气布置为例，讲述工业厂房配合土建的方法及要求，因为框架结构和砖混结构不同，因而配合土建的内容不尽相同，请读者注意。特别是要正确区分哪些管路应在浇注混凝框架上时预埋，哪些管路应在砌筑围护墙时预埋，并且处理好这两者之间的连接关系。

（一）工程概况

某工业厂房单层，局部三层，全部框架结构，地圈梁位于地坪下1.2ｍ，室外有两台800ｋＶＡ的变压器台，室内主要以大型动力为主，配以中小型动力，并有天车。线路的敷设以电缆沟为主，配以部分管路和槽架；照明系统，低处采用柱上荧光灯照明，高处采用高压钠灯混光照明，如图9-33～图9-34所示。

（二）混凝土框架的配合土建施工

混凝土框架配合土建的施工主要有柱上荧光灯的管盒、天车电源管、吊灯电源管、办公室更衣室变压室的照明管路及接地网的配合施工等。这里要注意图9-34中11轴、Ｄ轴、Ｆ轴的墙体是等框架施工完毕后砌筑的。

1）基础标高－0.8ｍ时敷设接地引线，如图9-33所示，共五处。

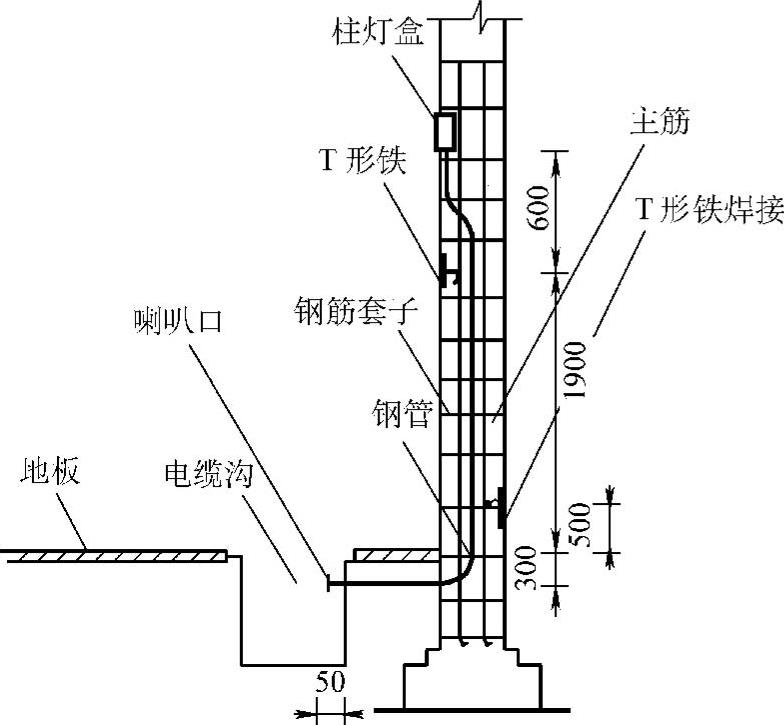

2）标高－0.3ｍ时，土建绑扎柱子钢筋、支柱子模板时，敷设柱上荧光灯的管与盒，底部进入电缆沟50ｍｍ，柱上标高2.50ｍ，如图9-35所示，且在1.90ｍ和3.50ｍ标高处预埋Ｔ形铁，共22处。其中1.90ｍ处的支持荧光灯架，3.50ｍ处的支持电缆槽架。同时在0.5ｍ标高处预埋Ｔ形铁并和主筋焊接好，做为防雷引线的焊点。并选定两根主筋作为垂直接地引线，主筋连接处必须焊接良好，直到屋顶引出。另外，选定的主筋应与地梁主筋、圈梁主筋可靠焊接。同样梁内选定的主筋也应可靠连接。接地网的施工应从建筑物的最底部基础铺筋时开始，选定主筋，焊接连接，再与柱内主筋焊接，并办理隐蔽工程的验收手续。

Ｔ形铁一般用8～10ｍｍ厚的钢板焊接ϕ8～ϕ10ｍｍ的圆钢制成。钢板一般为100ｍｍ×100ｍｍ，Ｊ形圆钢150ｍｍ左右，焊接在钢板的中心，如图9-36所示。埋入时，将Ｊ形圆钢和钢板预埋在建筑物内，Ｊ形圆钢和建筑物内的钢筋绑扎，将钢板面露出在建筑的表面上，见图9-36，再大面积的钢板，可焊两根或多根Ｊ形圆钢。

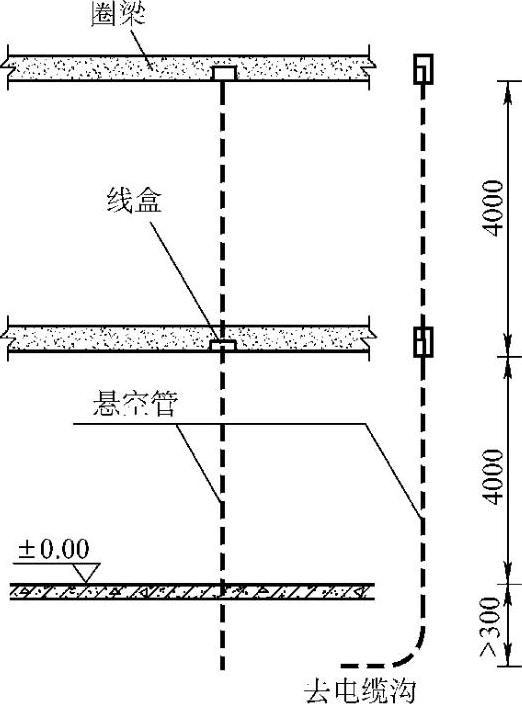

3）标高4.00ｍ时，在土建绑扎第一道框架梁的钢筋且支模板时，应开始预埋天车电源的管与盒。在图中标注的位置上，在梁上埋一线盒，下口敷一管到地坪－0.3ｍ处引入电缆沟，上口敷一管到8.00ｍ处第二道框架梁处，如图9-37所示。这里要注意，这两根管在土建没有砌维护墙时，是悬空的。同时到8ｍ标高处，应在框架梁上预埋一个线盒。用同样办法预埋钢索吊灯的电源至10ｍ标高处。

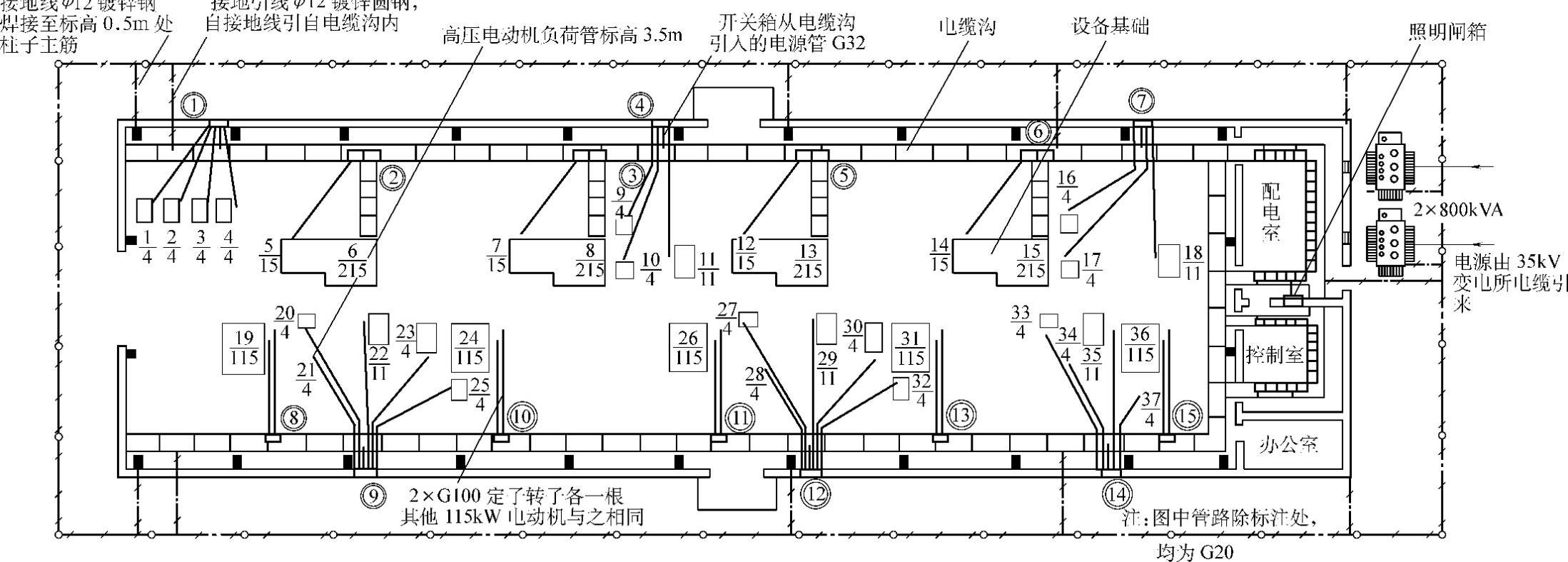

图9-33 某车间动力平面及设备布置图1：200

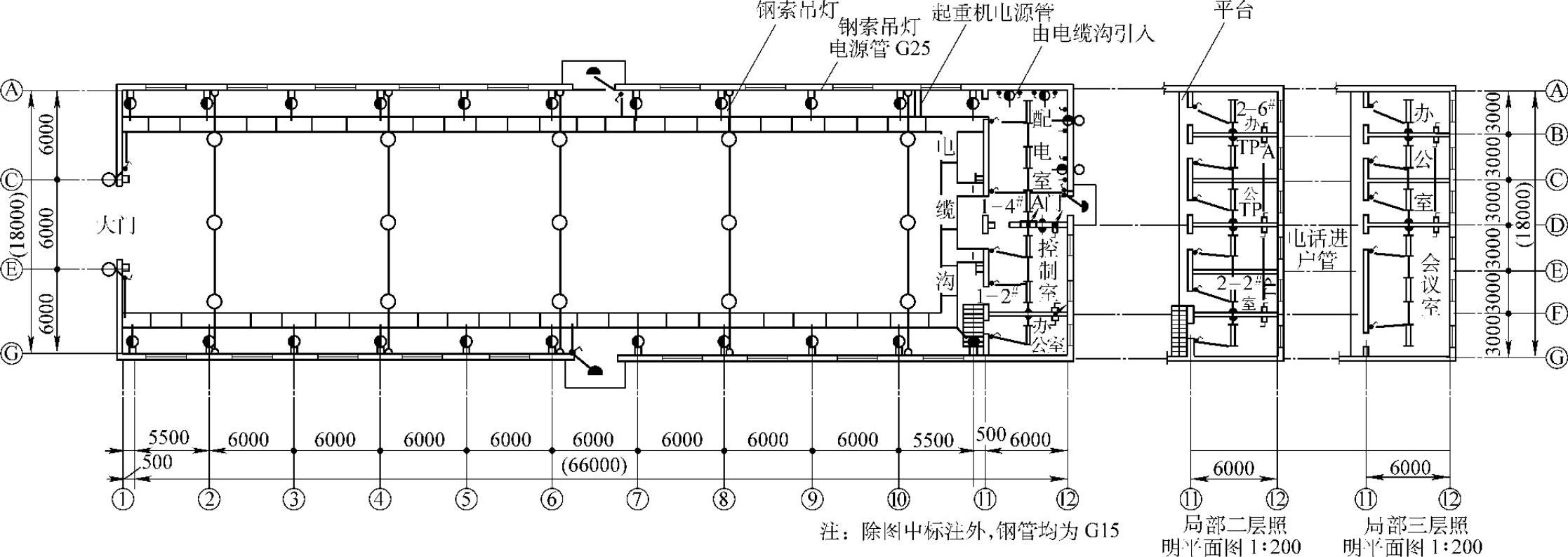

图9-34 某车间照明平面图

4）标高4.00ｍ时，在土建支配电室、办公间屋顶模板时，应按图中标注将荧光灯的盒（每灯两个盒）与管进行预埋，这里有几点要注意：

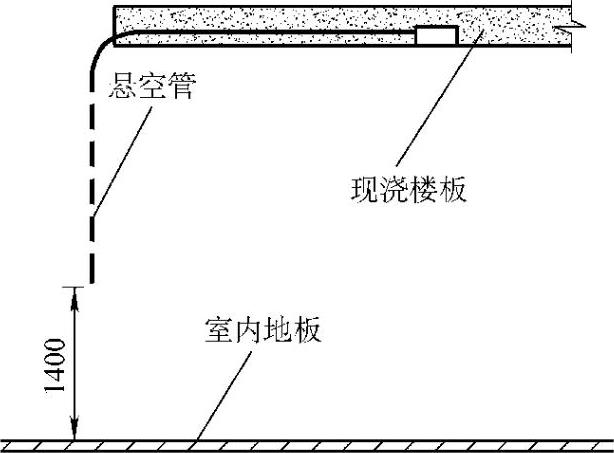

① 屋灯吊灯的手动开关下管时，直接从灯盒处经楼模板翻至标高1.40ｍ处，翻下的手动开关管是悬空管，如图9-38所示。

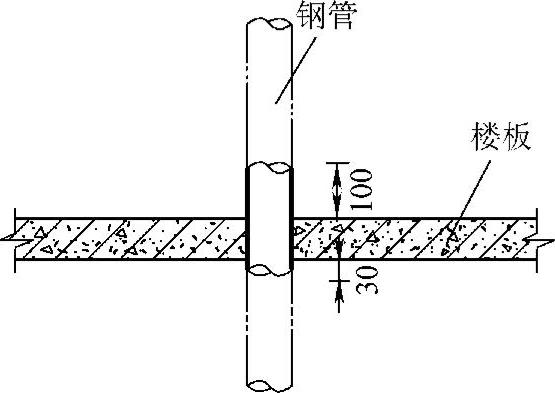

② Ｄ轴的电源管处先预埋一短管，其长度为楼板厚＋130ｍｍ，管径应能使电源管穿过，一般常用比电源管大一规格的管，并将此短节管内径用车走一刀即可。敷设方法如图9-39所示，位置必须准确。使用短节的目的主要是尽量减少悬空管，因为悬空管容易在土建施工时被碰歪或碰断。

③ 图中荧光灯的管应经线盒连通，并且从1-4＃灯盒水平再引出一管并从Ｄ轴处直接翻下至楼板下－0.2ｍ处，这里有一只线盒。这个管口和（2）中短节管口中心的连线应和Ｄ轴平行，且距Ｄ轴轴线的距离不应大于50ｍｍ，如图9-40所示，这根管是由闸箱引来的荧光灯的电源管。

图9-35 柱体预埋件示意图

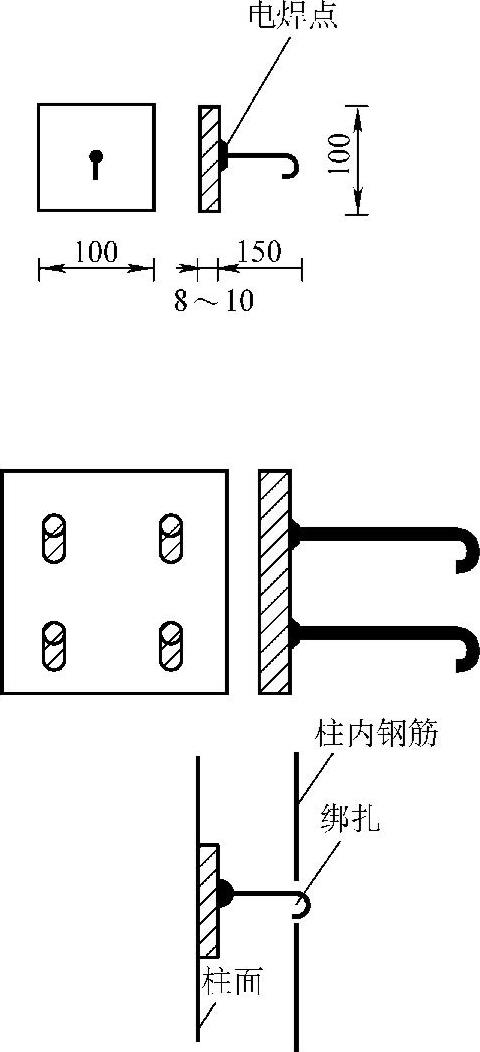

图9-36 Ｔ形铁及与钢筋绑扎

图9-37 天车电源悬空管的预埋

图9-38 照明开关悬空管的预埋

④ 从1-2^＃灯盒水平引出一管并从Ｆ轴处直接翻下至楼板下－0.2ｍ处，这里有一只线盒，做法同上。这根管与盒是插座的电源。

⑤ 同时在Ｄ轴和Ｆ轴上距(12)轴800ｍｍ处，同样分别预埋一个短节，作为电话线管的穿管孔，方法同上。

⑥ 从1-4^＃灯盒引一管至配电室外门口处，引下至标高2.50ｍ处，做门灯及变压器台的照明管。

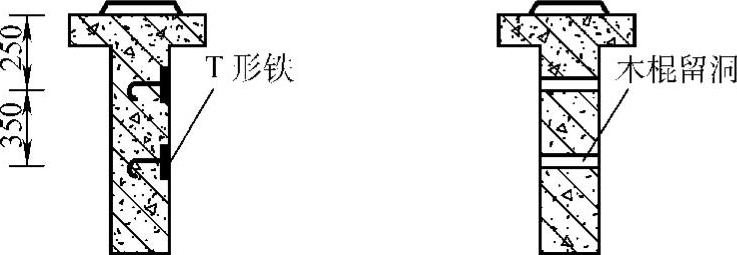

5）在7.50ｍ标高时（按设计标注），土建绑扎起重机混凝土梁并支模板时，按图9-41的位置预埋Ｔ形铁，作为滑触线架的焊接点。每根梁上两处，间隔3.00ｍ，上下各一块。竖向应垂直，横向应平行，标高必须一致。如采用螺栓固定，应在同样位置上预留孔洞。方法是在模板内预埋一圆木，直径ϕ18ｍｍ，拆模板时再取掉，如图9-41所示，要求相同。

图9-39 短节管的预埋示意图

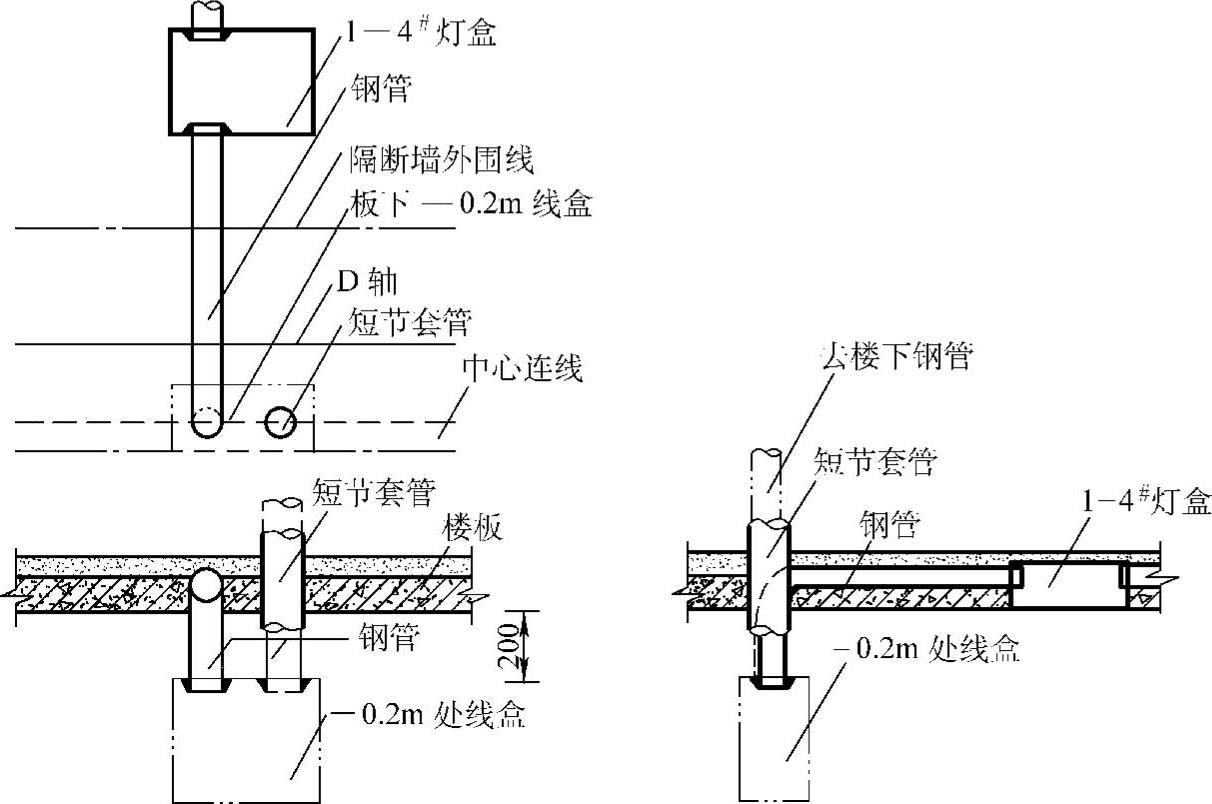

图9-40 Ｄ轴电源管敷设示意（三视）图

图9-41 起重机梁滑线架构件预埋示意图

如果土建采用预制天车梁，然后吊装，则应了解预制的时间，派人到预制现场进行配合，方法同上。

6）标高8.00ｍ时，在办公间二层顶埋设管路基本同4.00ｍ标高，需要说明的有以下几点：

① Ｄ轴电源管处预埋的短节应和标高4.00ｍ处的短节位置一致，在同一条垂线上。

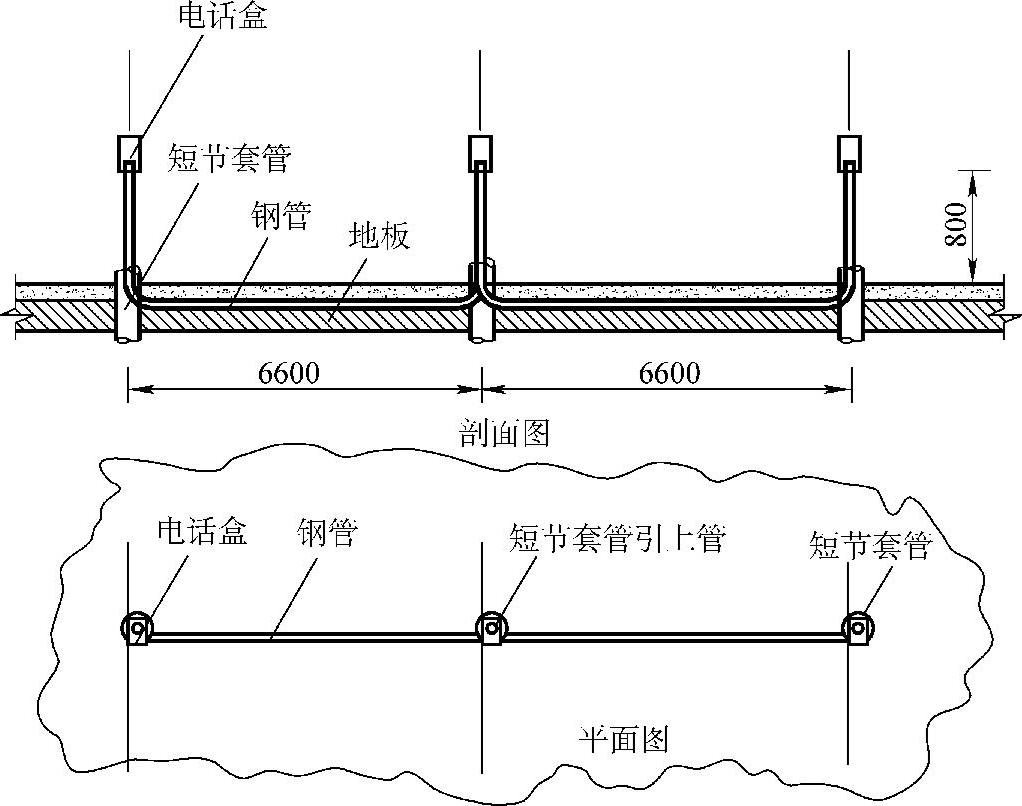

② 在Ｂ轴距(12)轴800ｍｍ处，预埋一个短节，同时Ｄ轴和Ｆ轴的电话管路的短节应和标高4.00ｍ处的位置一致。同时在楼板上电话的三个短节处，分别预埋一根上翻800ｍｍ，水平距离6.6ｍ的管，把三只电话盒准备连接起来。具体做法如图9-42所示。

③ 除了从2-2^＃灯盒引管到Ｆ轴板下－0.2ｍ处作为插座的电源外，还应从2-6＃灯盒引一管到Ｂ轴板下－0.2ｍ处（对应图中插座的位置）作为Ｂ轴相邻房间的插座的电源。

④ 这里要注意，一层的布置和二层的布置不同，但二层的布置和三层的布置基本相同。

7）在10ｍ标高处，在2、4、6、8、10轴的柱体上各预埋一圆形耳环，作为钢索固定点的拉环，如图9-43所示。也可将耳环预埋在柱体旁的墙上。如果柱子伸至墙体，则应在柱体上预埋短节套管，作为10ｍ标高处钢索吊灯电源管的穿通管。

图9-42 电话盒连通示意管路敷设图

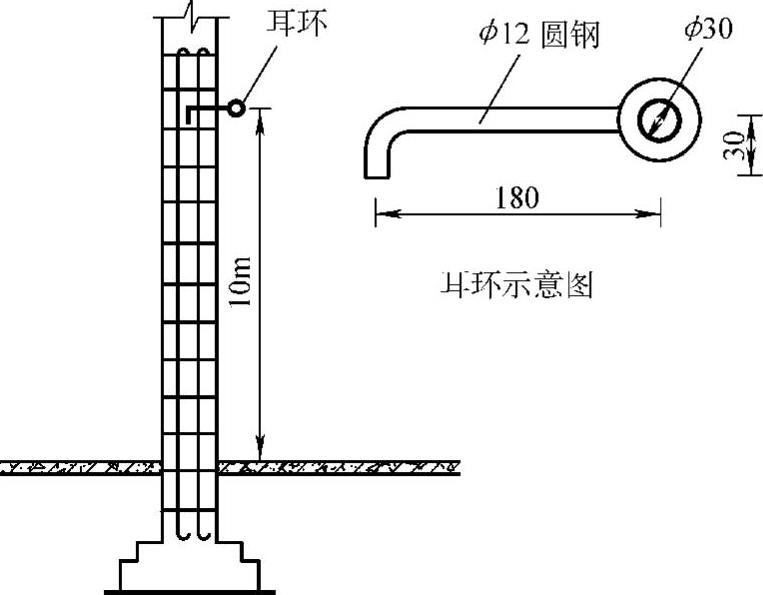

图9-43 耳环预埋示意图

8）在屋顶12.00ｍ标高处，办公间三层顶埋管路基本同8.00ｍ标高处，但不再预埋短节，应检查有否不妥之处。

9）浇注车间顶板时，预埋防雷线支持卡子，并将1、7、12轴柱体主筋引至屋顶，详见本章第四节民用建筑的配合土建。至此，混凝土浇注配合土建施工已经完毕。

（三）砌筑框架维护墙的配合土建施工

砌筑框架维护墙的配合土建主要工作内容有部分动力管路、开关箱，壁灯下管下盒、解决悬空管和短节套管的穿管、配电间金工件、架等，配合施工时应对照前段的配合施工。

1）标高－0.3ｍ时，预埋墙上开关控制箱的管路。开关控制箱由图9-33可知分两类，一类是多回路的，另一类是单回路的，但无论哪种其管路有两种，一种是由电缆沟引入的电源管，另一种是由箱引出并穿过电缆沟的负荷管。开关箱有①、④、⑦、⑨、(12)、(14)和配电室的照明闸箱。敷设时注意以下几点：

① 电源管入电缆沟50ｍｍ，做喇叭口，焊接地螺钉，上墙标高由设计而定（1.20ｍ或1.40ｍ）。

② 负荷管从墙上控制箱通至电机接线盒侧，出线口高度不大于接线盒标高，或按设计标注尺寸，上墙部分同电源管，多管排列应整齐，进箱不大于5ｍｍ。负荷管的敷设应躲开设备基础，要拐大弯，尽量避免90°弯，敷设时按现场实际情况，一般不按设计图样的整齐排列。通过电缆沟时，小于ϕ50ｍｍ的管，在砌筑电缆沟时，应用槽钢置于管下进行保护。槽钢的选择应按穿过电缆沟管的根数来选择，一根或两根管时可选用5＃槽钢，多根管时可选用10＃槽钢或者多根槽钢。槽钢埋入电缆沟墙壁的长度一般为100ｍｍ，同时和角钢埋入时一样，做成鱼尾状。

2）－0.3ｍ标高时，敷设大门口门灯手动开关管，入沟50ｍｍ，上墙1.20ｍ或1.40ｍ；同时敷设配电间柜后壁灯管至2.20ｍ处，其中1.20ｍ处应有一个开关盒，0.30ｍ处有一插座，电源从电缆沟引入。

3）－0.3ｍ标高处，从电缆沟引一管通至Ｄ轴＋0.3ｍ处，并焊插座盒一个，然后从该盒上引管至1.20ｍ或1.40ｍ标高（按设计标注）处，作为照明闸箱的电源管如图9-33所示。Ｄ轴的另侧应对称安装一个插座盒。

4）＋0.3ｍ标高时，在办公间的Ｆ轴上的电源插座处，先将一接线盒的上敲落孔套入对应的楼板下－0.2ｍ处引来的管口内，并用电焊点焊好。然后测量该盒到0.3ｍ标高处的距离，确定两盒之间的管长，最后将两盒用管连接起来，电焊点焊好，敷设要求同前。（本条应对照本节二、4）④条）。(www.daowen.com)

5）将上条中的插座盒用一短管引入该墙的另一房间的同一标高处，再预埋一个插座盒，对称安装。

6）＋0.8ｍ标高时，分别在Ｄ轴、Ｆ轴将电话盒置于墙上，同时用一根4ｍ长的ϕ15ｍｍ的管从顶上短节套管穿至二层，下口插入电话盒的上敲落孔，点焊好。（此条应对照本节二、4）⑤条）。同时，在该盒背后穿短管，在该墙另一房间对称安装电话盒。

7）标高1.20ｍ或1.40ｍ时（按设计标注）将一层办公间和配电室的手动照明开关盒和由上引来的控制管焊接好，置于墙上（此条应对照本节二、4）①条）。

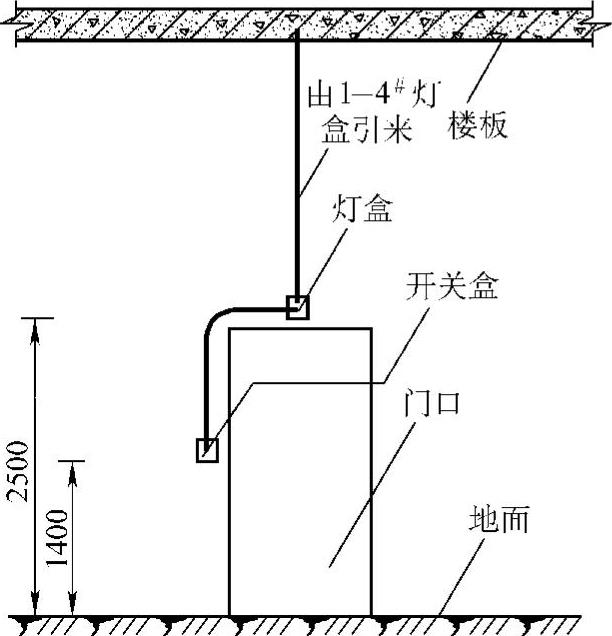

8）在配电室Ａ门内侧1.20ｍ或1.40ｍ标高时，置一开关盒于墙上，然后引管到门口上2.5ｍ标高处，和由屋顶引下来的管一致，准备进入门口灯接线盒，如图9-44所示。

9）将大门口门灯的两只手动开关盒预埋好，并敷管至标高3.00ｍ处。

10）将照明开关箱外壳置于Ｄ轴变电室侧，下敲落孔插入由电缆沟引来的电源管管口，点焊好。同时用一管将开关箱上敲落孔引至楼板下－0.2ｍ处，再用一盒将此管和由上引下的－0.2ｍ处的管连接起来，也就是一层的电源；然后再用一根管将开关箱经楼板上的短节套管引至二层插座0.3ｍ标高处，这根管插入开关箱上底的敲落孔应和上一根管插入的敲落孔相邻。（此条应对照本节二、4）②和③条。）同时，将车间内墙上控制箱外壳置于墙内，并与排管对应点焊好。

图9-44 门灯盒及其管路敷设示意图

11）墙砌至标高2.80ｍ时，对照动力平面图的位置预埋低压穿墙隔板的框架。3.00ｍ标高时，预埋大门口室外壁灯盒。在3.50ｍ标高时应在两柱之中间预埋一电缆桥架的Ｔ形铁。

12）墙至二层办公间0.3ｍ时，分别在Ｂ轴和Ｆ轴的插座位置上，装好插座盒，并用管将其和楼板上引下的插座电源管连接起来，连接处有一接线盒。（此条对应本节二、6）③条。）Ｄ轴插座盒及电源管做法和一层做法相同。

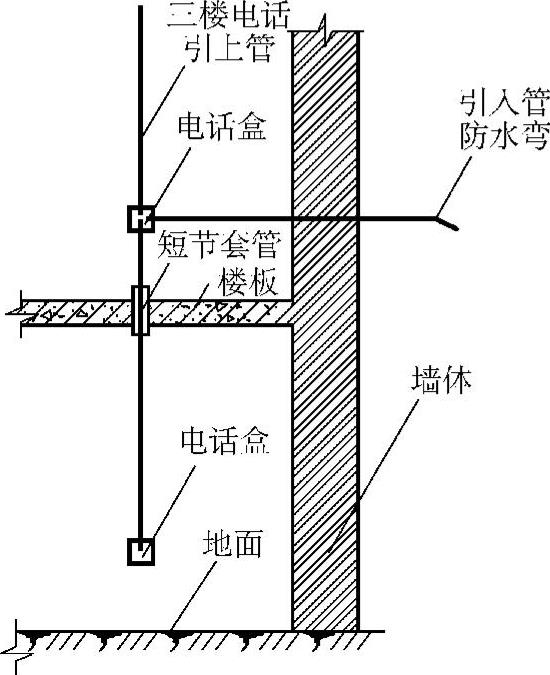

13）二层0.8ｍ时，装电话插座盒，做法同一层，并且将Ｄ轴电话插座用一根有防水弯的管引至室外，如图9-45所示，同时将盒用管经短节套管引至三层的0.8ｍ处。

14）二层1.20ｍ或1.40ｍ时装荧光灯的手动开关盒。

15）三层0.3ｍ时装插座盒，做法同二层。

16）三层0.8ｍ时装电话插座盒，但不再向上引管，这里注意盒的下敲落孔有两根管，Ｄ轴的盒有两根管，一根为下引来管，其他为Ｂ、Ｄ、Ｆ轴电话的连通管。（此条对照本节二、6）②条。）

17）三层1.20ｍ或1.40ｍ时装荧光灯的手动开关盒。

18）墙砌至10ｍ标高时，则在墙上从2轴到4轴、4轴到6轴、6轴到8轴、8轴到10轴各预埋一根电源管，

图9-45 电话电缆引入管敷设示意图并用盒连接起来，该盒就是该轴柱子上钢索吊灯的电源盒。如果柱子伸至墙体，则电源管应从预埋好的短节套管中穿过。其中10轴的盒应穿入由电缆沟经框架梁引至10ｍ标高处的盒内。

19）雨蓬灯的做法同前变电室，电源由电缆沟中取得。

20）室外变压器台的照明其电源由雨蓬灯开关盒取得，并敷管到室外地坪2.8ｍ处，预埋两个接线盒，其位置应和变压器低压穿墙板错开，距离应大于800ｍｍ。

至此，砌框架维护墙的配合土建施工已经完毕。

（四）做地面时的配合土建施工

做地面时配合土建的主要作业内容有电缆沟、大负荷的控制管路、柜体地脚螺栓、电缆桥架支柱的地脚螺栓、接地引线等。

1）电缆沟内预埋电缆支架、柜体地脚螺栓的预埋、接地引线的预埋敷设见本章第一节。

2）大负荷控制管的敷设。一些重要设备或大型电动机，常将起动和停止按钮引至设备附近，便于操作。用一ϕ15ｍｍ的管，一端对正控制柜位置进入电缆沟，另一端引至设备附近，按设计标注位置，出线口标高一般为1.20ｍ。

3）电缆桥架引至设备分路支柱的地脚螺栓的预埋。一些重要设备或大型电动机，常将其各种电气信号、运行参数、反馈信号引至控制室监控，这些信号的线路一般是用电缆桥架敷设的。从设备到墙上电缆总桥架的分支桥架，在工业厂房中一般采用支架或支柱敷设，标高一般在2.50～2.80ｍ。因此，这时应将支架或支柱的地脚螺栓预埋。

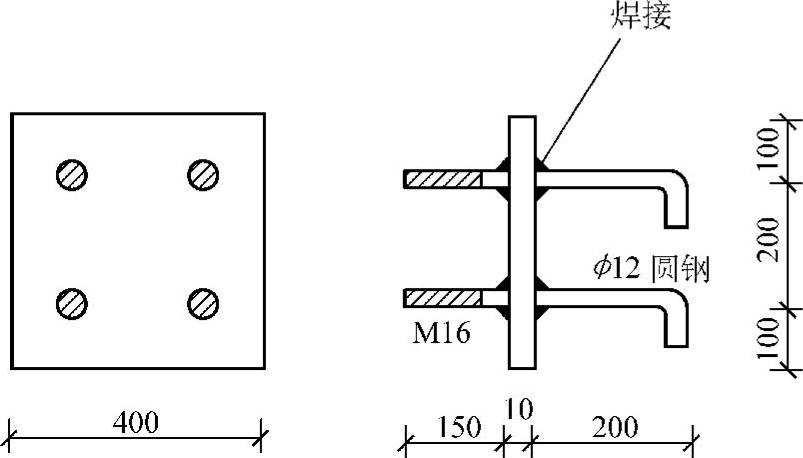

地脚螺栓通常是焊接在钢板上，再将其预埋在混凝土中。钢板一般为10ｍｍ×400ｍｍ×400ｍｍ，焊接4条Ｍ16的螺栓，背后有Ｊ形圆钢钩，如图9-46所示。

选用成品桥架的支柱时，地脚螺栓钢板的螺栓和间距尺寸应与成品架支柱底座尺寸配套。

该项工程中，电缆桥架布置示意图如图9-47所示，通往设备的支路分别埋设两组地脚螺栓，螺栓应垂直地坪，出地面一般为80ｍｍ。

在土建抹地面前，应对照图样和标高元件表，仔细检查有否漏掉的预埋件及管路，特别是设计变更部分，更要注意。

至此，全部配合土建施工的工作已经结束。

（五）多层工业厂房的配合土建

多层工业厂房一般是将变压器间设置于中间层次上，层数较少的则设在底层或室外。电力线路一般是通过专用的竖井（电缆竖井）敷设，层数很少且容量不大的也有通过金属管路敷设或明设。无论采用哪种方法，主要是解决上下层间的电源衔接问题。

首层布置基本同单层工业厂房。二层以上动力全部采用电缆桥架，且强电弱电分开设置；容量较大的动力，桥架采用悬空敷设，且有钢网或塑网保护。照明电路全部暗装，绝大部分采用荧光灯照明，部分采用混光照明，采用壁装和吸顶安装。竖直方向运输采用电梯。接地引线有的采用框架结构的连成一体的钢筋，有的采用沿0.3ｍ标高处明装的接地线，或混合使用。

图9-46 地脚螺栓钢板示意图

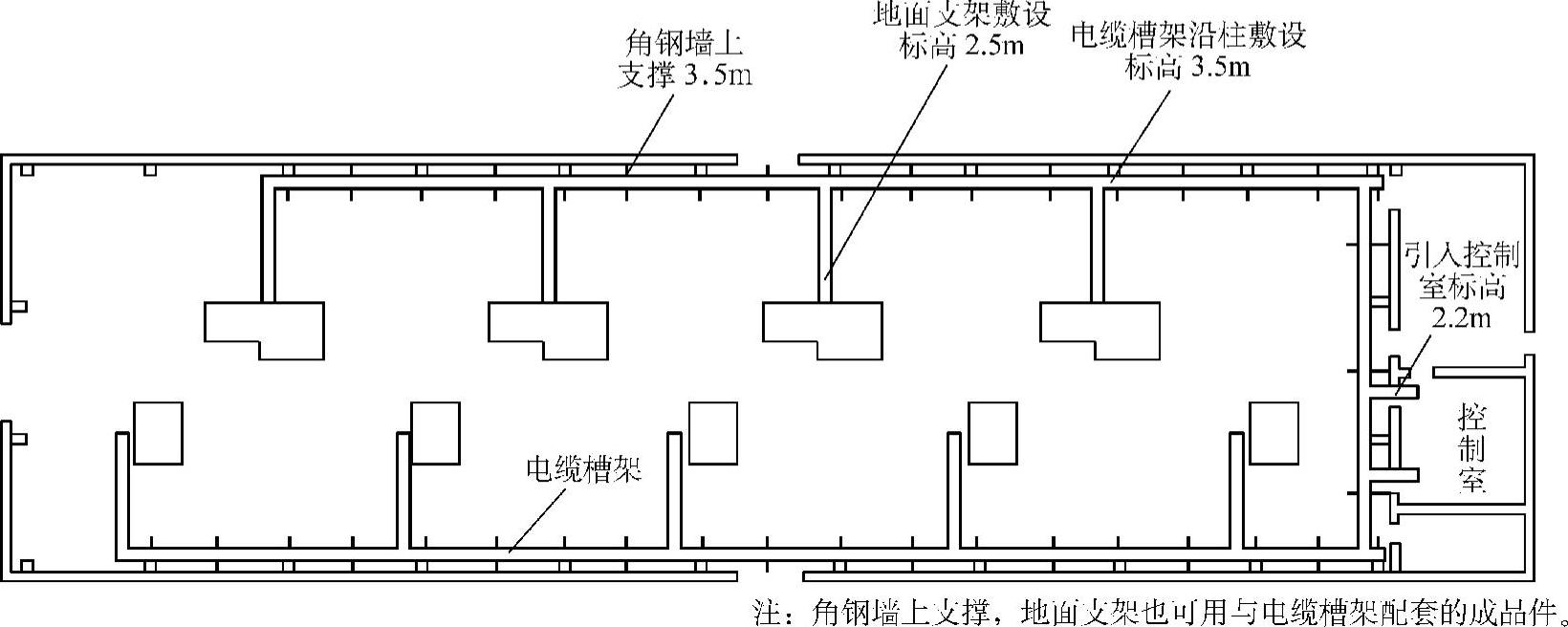

图9-47 某车间电缆槽架布置示意图

多层工业厂房的配合土建作业，部分同前述的变配电间和单层工业厂房，部分同后述的高层建筑的配合土建。下面讲述上述内容中没有提到的一些问题。

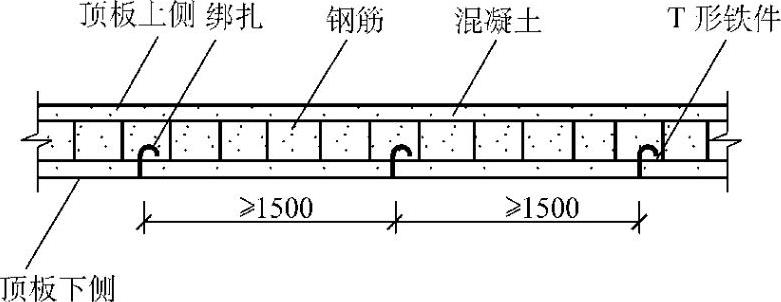

（1）分支桥架悬空安装的配合土建 土建绑扎楼板钢筋和支模板时，在布有桥架线路的上方，则在模板上预埋Ｔ形铁件，预埋方法如图9-48所示，每组间距应由桥架宽度决定，一般为300ｍｍ、400ｍｍ、500ｍｍ、600ｍｍ。

（2）孔洞的预留 层与层之间的电气管路或桥架有时是经过楼板安装的，这样则应在浇注楼板时，在设计标注的路径中所要穿过的楼板的位置留下孔洞，并在其边缘上预埋铁件。

配合混凝土工和钢筋工在规定的位置留下一定形状（长方形、正方形、圆形等）的孔洞，并把Ｔ形铁的面垂直地坪，紧贴模板，Ｊ形钩和钢筋绑扎好。采用钢模板时，在孔洞位置应使用部分木模板。如图9-49所示。

图9-48 顶板下侧预埋Ｔ形铁件示意图

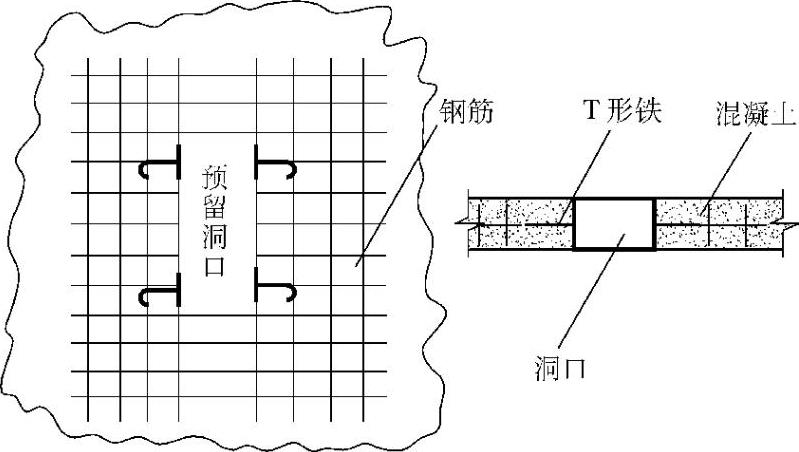

图9-49 孔洞的预留示意图

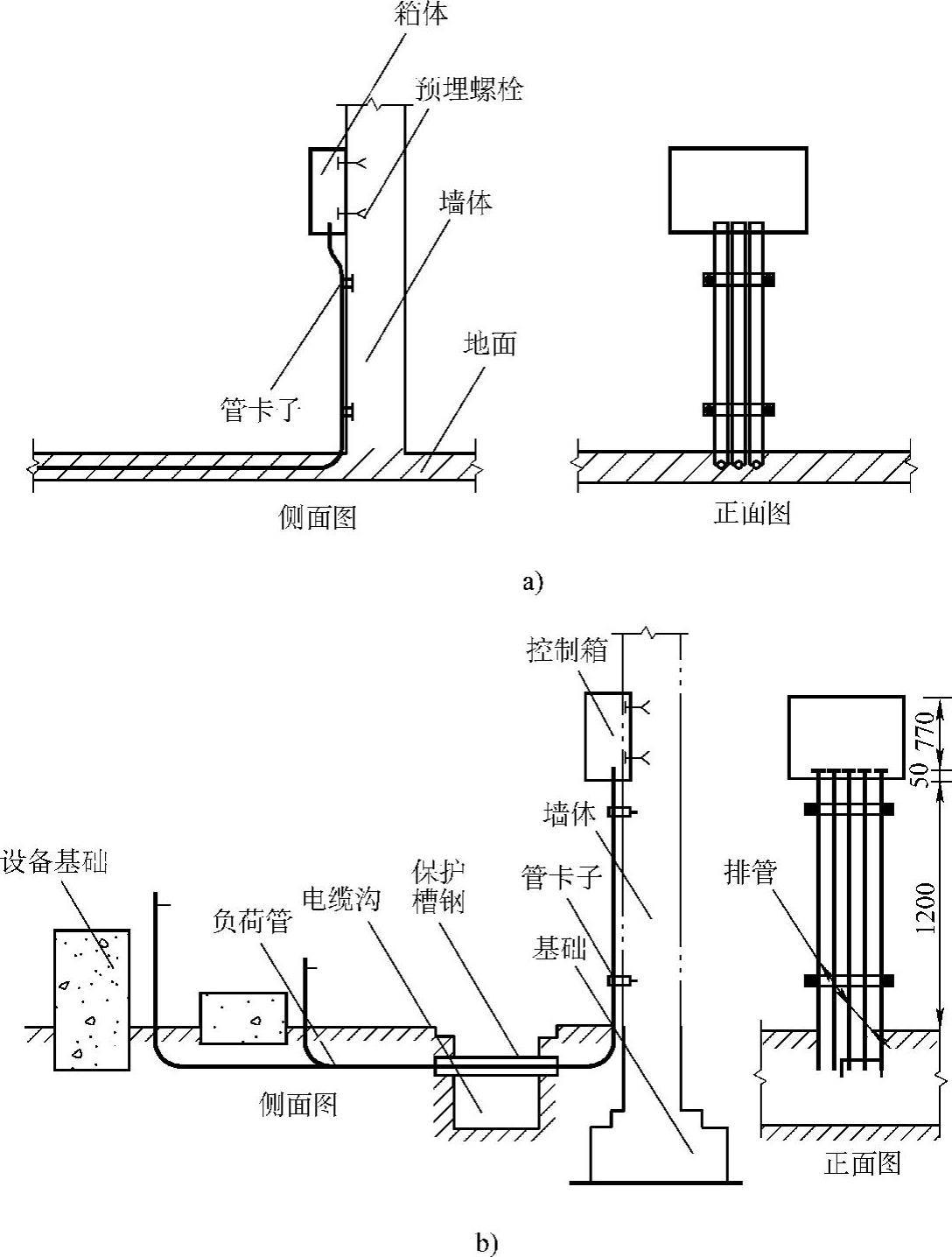

在工业厂房中，动力管路的敷设除暗设外，有时常将上墙进入控制箱的管路明设，这样控制箱也是明装，作法是在墙上预埋螺栓，将管用卡子卡好；要求上墙明设管路必须和地坪垂直，多根排列时必须整齐，较粗的管子应放在中间，如图9-50所示。

图9-50 控制箱及其管路的敷设示意图

ａ）明装箱示意图之一 ｂ）明装箱示意图之二

图9-50 （续）

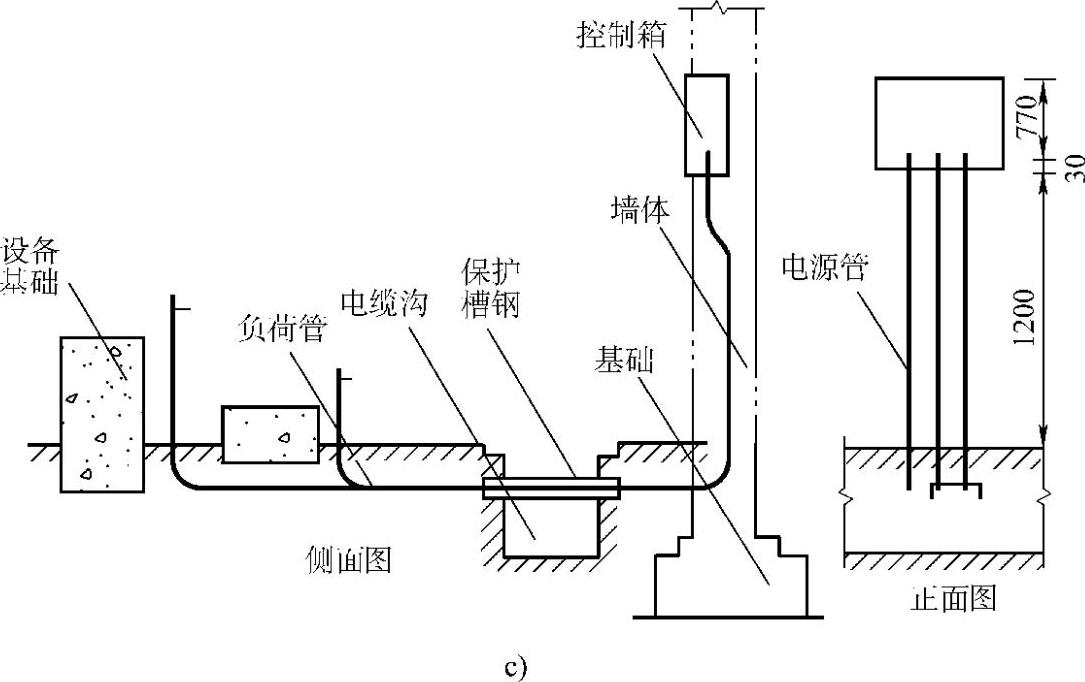

ｃ）暗装箱示意图

（3）基础接地网的设置 对于多层或单层混凝土框架结构的建筑，在浇注基础时，所有基础梁柱的主筋应焊接并成一体，引上后并与框架的梁、柱主筋焊接在一起，形成一个网，这个网在室外地坪－0.8ｍ处应与人工接地极焊接成一体，如图9-118所示。
