1.架空线路路径选择要点

1）线路的起点与终点之间的距离要尽量短，转角要少且角度要小。

2）尽量避免在交通困难的山区和沼泽、泥塘、沙丘地段安装，在能满足与通信线路交叉或平行的条件下，最好靠近公路或其他能行车的道路。

3）尽量避开居民区（低压配电线路除外）。

4）尽量避开果园、森林等经济作物区。

5）尽量避免与其他设施交叉，如必须交叉时应垂直交叉。

6）避免与道路、河流多次交叉，河道应选在最狭窄处交叉跨越，道路应选在不繁华地段交叉跨越。

7）杆塔定位要避免定在河道边、公路边或土墩上；要了解当地的规划和治理情况。

8）不允许线路通过易燃、易爆或危险品堆放区，应该避开军事要塞、通信广播中心天线的区域。

9）熟悉当地的地理、气候、环境及自然保护的状况，反复深入现场和实际当中去，长途跋涉，不辞劳苦，专心搞好测量勘察。

2.测量仪器、器具及使用

（1）仪器及器具

1）经纬仪：经纬仪是最主要的测量仪器，它可测量水平角、竖直角、距离和高程，有的还可以测量方向。

2）水准仪：水准仪是精密测量高程的仪器，用它主要来测量铁塔基础的水平度。

3）标杆或塔尺：标杆是配合经纬仪、水准仪进行测量的主要用具，它可以代替被测目标，也可表示目标的高低。

4）钢卷尺或米绳：用于测量距离。

5）双筒望远镜：用于搜寻被测目标，或观测远处或高处微小的部件。

6）木桩：用方木（40ｍｍ×40ｍｍ×600ｍｍ）前端砍成尖状做成，用以表示被测准的目标，砸于地下，表示杆塔位置，有主桩、副桩、拉线桩之分。

7）铁锤：钉木桩用。

8）圆钉：钉于木桩中心，表示杆塔位置中心或供测量用的中心。

9）指挥旗：用以联络。

10）细铁丝。

11）红漆及毛笔：用以在木桩上标注木桩的类别和作用。

12）设计资料：杆塔明细一览表、杆塔定位图、线路定向图、线路平面、断面图等。

（2）经纬仪的使用方法

1）对中：所谓对中就是使经纬仪的中心与第一个木桩（表示杆塔位置）的中心处在同一铅垂线上。一般用经纬仪的中心线坠对中。

先将三角架安插在木桩周围，使架顶面成水平，架顶面中心大约对准木桩中心的小钉，支稳后将经纬仪安在架顶上并用连接螺钉拧紧固定牢固。然后在架顶下面系好线坠，调整架腿使线坠基本对准木桩小钉，同时使经纬仪的水平度盘略成水平且要注意仪器的操作高度与测量者身高相符。最后将三角架的各脚依次插入地面，调整连接螺旋，移动仪器使线坠对准木桩小钉，再旋紧连接螺旋，如图6-14所示。

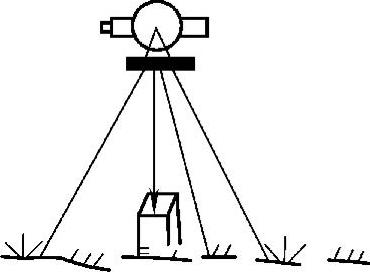

图6-14 经纬仪的对中示意图

2）整平：利用整平螺旋和游标上的水准管整平，使竖轴竖直，使水平度盘处于水平位置即为整平。

转动游标盘使水准管平行于任意一对整平螺旋的连线，如图6-15所示。视气泡偏移方向，用双手同时向内或向外旋转，使气泡居中。再转动另一整平螺旋，使另一个水准管的气泡也居中。

如果游标盘上只装一只水准管，应先使水准管平行于任意两只整平螺旋的连线，且调整这两只螺旋使气泡居中。然后将游标盘旋转90°，使水准管垂直于前两个螺旋的连线，再调整第三只螺旋，使气泡居中。

整平要仔细调节，直至度盘转至任意位置，水准管的气泡都居中，则说明竖轴竖直、度盘水平。一般气泡的误差不大于一小格。

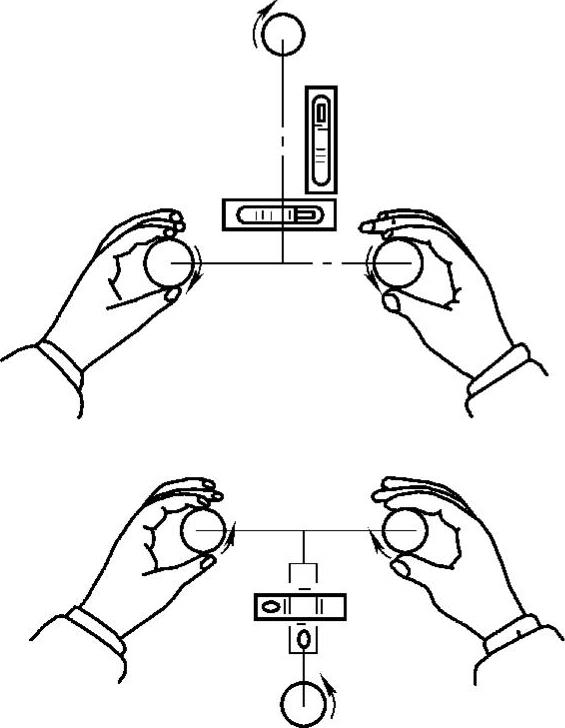

图6-15 经纬仪的整平示意图

3）瞄准：瞄准就是用仪器上的望远镜镜头上的十字线交点瞄准测量目标（标尺）。

先调节目镜，使十字线特别清晰，然后放松水平度盘及望远镜的制动螺旋，使望远镜能上下左右旋转，用镜筒上的照准器大致对准目标（标尺），再调节物镜使物像清晰，通过望远镜寻找目标，并使其处于十字线交点附近，旋紧水平度盘和制动螺旋，再旋转水平度盘和望远镜的微动螺旋，使十字线交点准确的瞄准目标（这里要注意，看到的是倒影）。

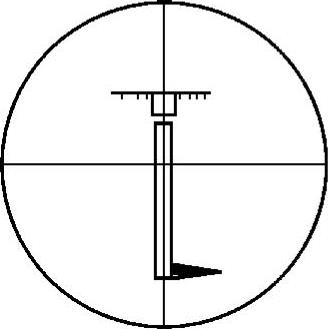

图6-16 瞄准示意图

将标杆直立于被测木桩上作为瞄准目标，当十字线交点对准标杆下部铁尖或使十字线的竖线平分标杆即为瞄准，如图6-16所示。

4）直线的测量及定线：直线的测量在架空线路中用得最多，并且要多点成线，通常采用两点间定线来进行直线的测量。如图6-17所示，在Ａ、Ｂ两点间定线，先在Ａ点放置经纬仪，在Ｂ点立标杆，用望远镜瞄准Ｂ点标杆，观察者指挥另外一人持杆立于视线方向的Ｃ点上，即Ｃ点的标杆应和Ｂ点的标杆在镜头内重合，这时可在Ｃ杆垂直下方钉桩即可。同样方法可测出Ｄ、Ｅ点，且Ａ、Ｂ、Ｃ、Ｄ、Ｅ点在同一条直线上。

(www.daowen.com)

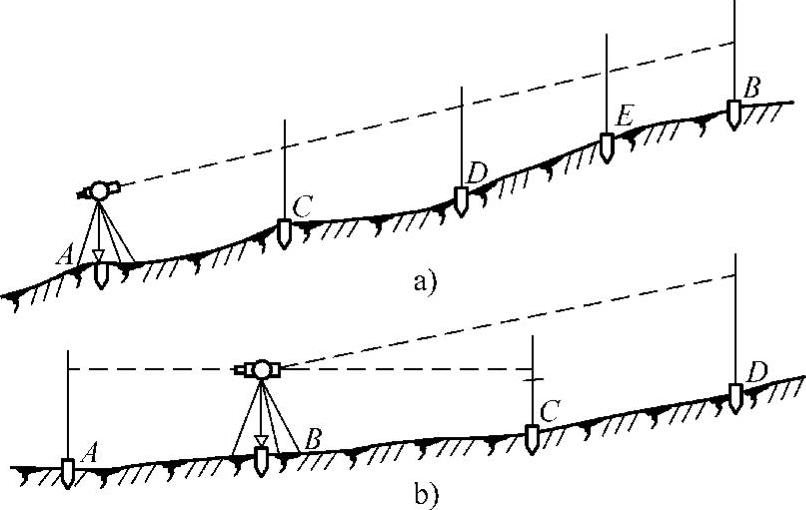

图6-17 直线杆的测量定位

此法可用于单杆定位测量以及双杆、铁塔的立桩定位测量上。

5）方位及水平角的测量：直线测量的同时应测量方位，同时把线路的走向及方位标注在平面图上，方位的测量应用带有罗盘的经纬仪，否则应用罗盘仪并将其置于木桩的中心上。由图6-18可知，物镜—目镜所成直线即为线路的直线，其与南北连线的夹角即为线路的方位。如将罗盘置于转角木桩，即可测出转角的角度，如使用象限罗盘更给测量带来方便，如图6-19所示。

通过方位的测量，很容易知道两条直线垂直的测量，这就是测量好第一条直线后，在原地将经纬仪旋转90°，即可测出第二条直线，第一条直线与第二条直线是互相垂直的。

水平角的测量是通过水平度盘和游标盘上的刻度来测量的。为了保证测量准确，一般采用复测法，如图6-20ａ所示。将仪器置于Ｂ点，取正镜位置，使游标Ｉ的0°对准度盘的0°，固定游标盘，松开度盘，瞄准Ａ点，再固定度盘，读出Ⅰ、Ⅱ游标读数，并计算其平均值α，作为Ｏ点参考值。

松开游标盘，按顺时针方向瞄准Ｃ点，固定游标盘，读出游标Ⅰ的读数β，读出游标Ⅱ的读数（只读分和秒）β′，并计算其平均β。

图6-18 方位的测量

然后重新以Ａ点为始点，并按上述方法重复测量两次，最后取三次的平均值即为所测角的角度。

6）距离的测量：距离一般用钢卷尺或米绳测量，但有时被测点间有障碍物，这时可用仪器并经过计算测量，带电脑的仪器也可直接读数，如图6-20ｂ所示。

Ｃ可为一自然目标（树等）也可为一人为目标（标杆），ＡＢ可用钢卷尺测量，α、β可用经纬仪测出，则根据三角学中的正弦定理，即有

7）高差的测量：高差的测量就是测量几个点的标高是否一致，通常叫做找平。单杆线路不必测量高差，双杆线路可用经纬仪测量两桩的高差，也可用水准仪测量，铁塔基础高差的测量一般用水准仪。

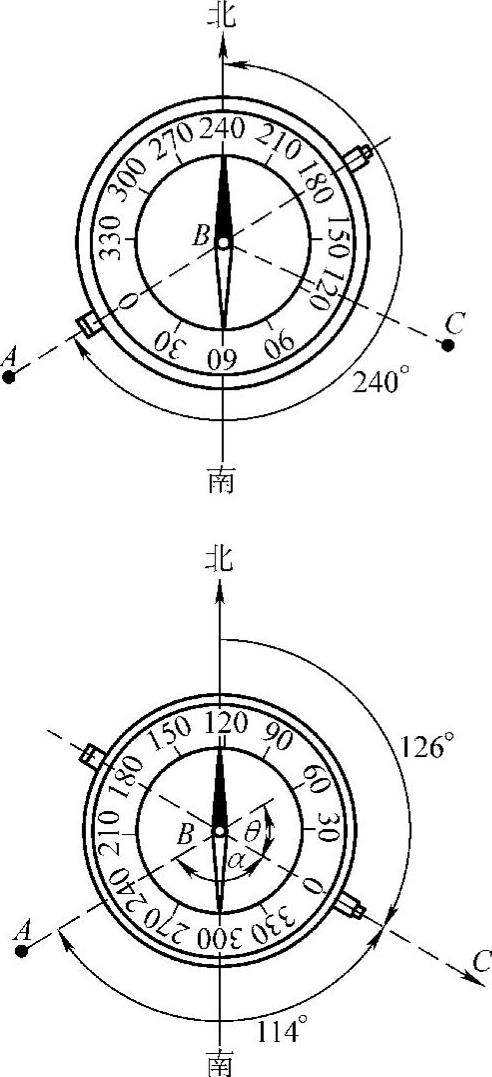

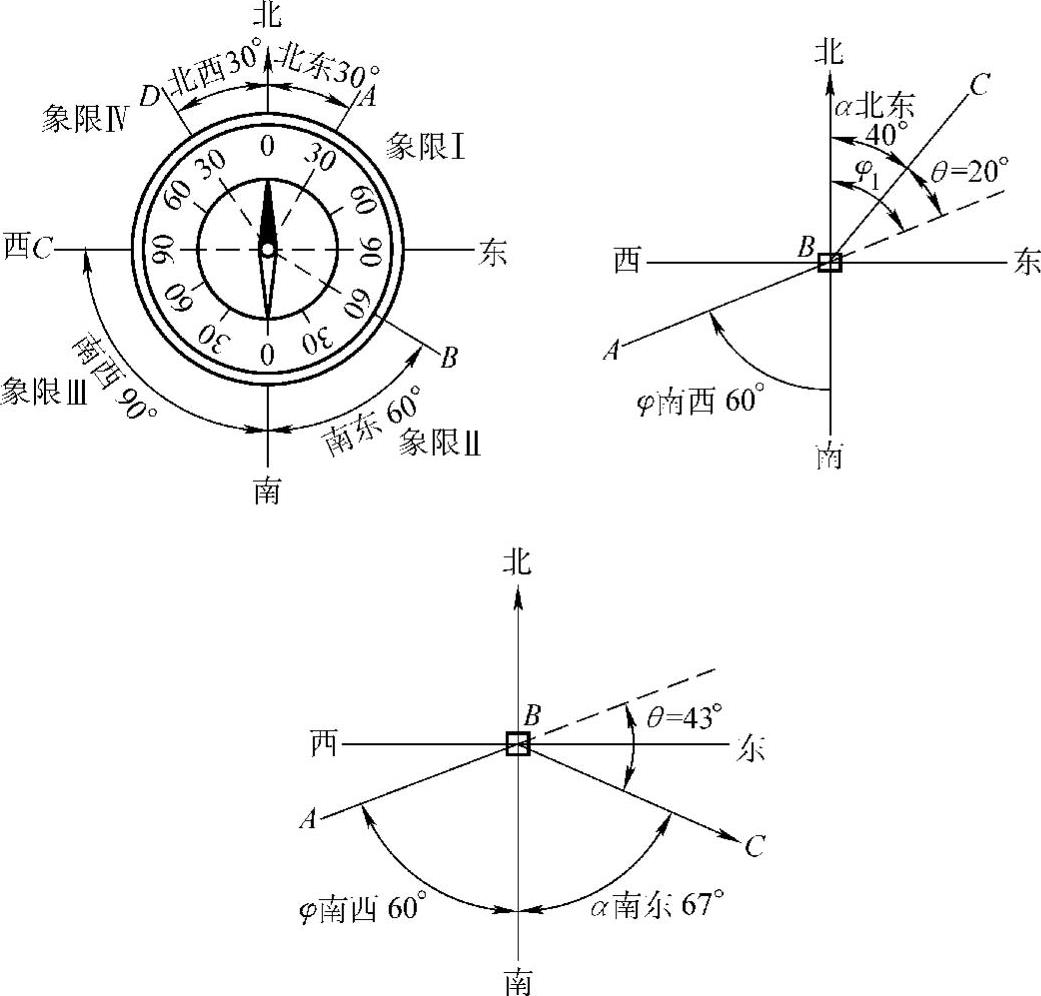

图6-19 象限罗盘及其使用

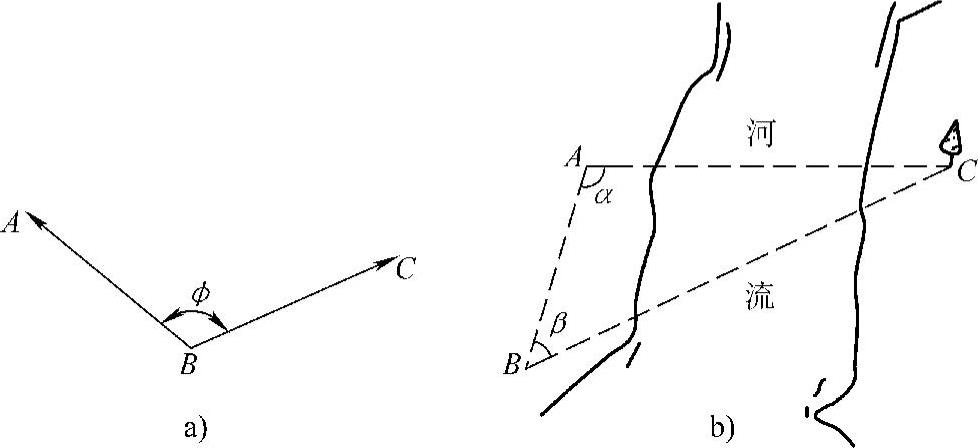

图6-20 水平角和距离的测量

ａ）水平角的测量 ｂ）距离的测量

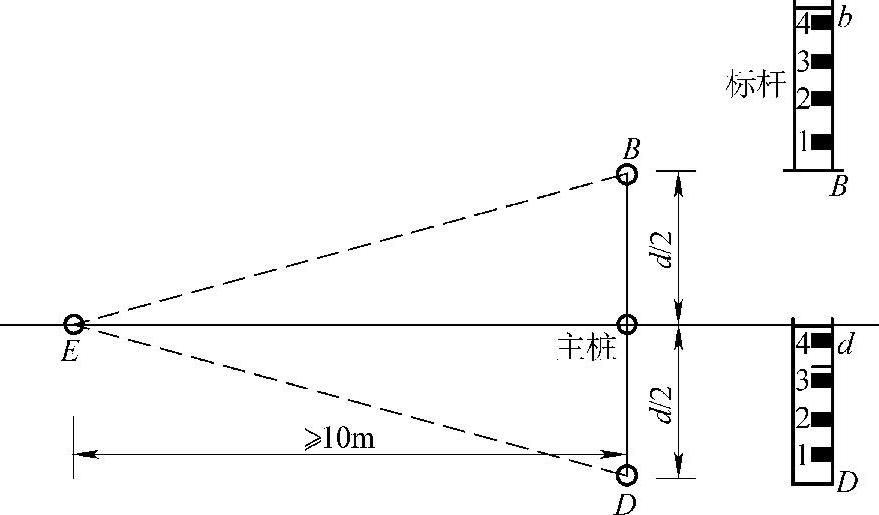

用经纬仪测量高差的方法较简单，但精度较低。先将仪器安置在主桩上，用望远镜瞄准前后的杆塔木桩，也可钉上辅助桩；然后将仪器沿水平方向转动90°，即可在线路中心线的垂直方向上钉Ｂ、Ｄ辅助桩。这时要注意Ｂ到主桩和Ｄ到主桩的距离应为根开/2。然后把仪器移至线路方向距主桩大于10ｍ的位置Ｅ点，这时将望远镜瞄准Ｂ点及其上面的标杆，并记录瞄准高度且在标杆上刻上标记ｂ；再将仪器水平移动到并瞄准Ｄ点并把Ｂ点的标杆也移到Ｄ点上，测出标记ｄ，瞄准后即可测出Ｂ、Ｄ点的高差，如图6-21所示。

8）经纬仪使用注意事项：

① 使用前必须仔细阅读使用说明书并了解仪器的构造，特别是新型产品与旧型号有很多不同。

② 按照使用说明书进行支架、仪器的安装和拆卸，避免误操作，因为有的仪器组装结构是互不相同的。

③ 仪器出箱前，要记清仪器的放置方法及位置，出箱时应用手托住底座，用完后应按原放置位置装进去。

图6-21 高差测量示意图（经纬仪）

④ 三角架必须支稳经检查无误后才能安放仪器，同时即时拧紧连接螺旋。各部螺旋的松紧要适中，任何时候不得强行拧动。

⑤ 转动仪器时，要用手扶住支架或度盘，要平稳缓慢转动，不得转动望远镜使仪器去转动。

⑥ 目镜和物镜不得用手、布、硬纸去擦拭，一般应用镜头纸或软毛刷掸去灰尘，以免划伤。

⑦ 避免在强烈日光下使用，以防水准管破裂或气泡偏移。

⑧ 装卸搬运时要轻拿轻放，一般情况下应人工背着装运。仪器要专人使用，专人保管。

⑨ 使用完后要除去灰尘，被雨淋雪打应用软布擦去水珠，风干后再装箱，装箱时要将制动螺旋稍拧紧即可。

⑩ 仪器要定期检修保养，检验校正。检验校正要由专业人员进行。

（3）水准仪的使用 水准仪的安置方法与经纬仪基本相同，安稳后用圆水准器大概整平仪器，通常是先调整靠近操作者的两只整平螺旋使跑偏的气泡退至中线上（另一只螺旋与圆水准器成的直线），然后再调整另一只螺旋，使气泡进入小圆圈中心，仪器即整平。

整平仪器后，用望远镜瞄准水准尺（塔尺），转动微倾螺旋Ａ使水准管的气泡居中，气泡的影像即可在望远镜旁的小窗内反映出来，如图6-22所示，只有气泡居中时，视线才处于水平位置，这时才能读数，读数后仍要检查一下气泡是否居中，否则要重新调整居中后才能读数。

把仪器放置在两点的中点上，即可观测该两点的标高是否一致，并测出高差；把仪器放置在两点连线的中垂线上也可进行观测。把仪器放在四点的中心点上或中心点与任意两点连线中点的连线或其延长线上，即可观测四点标高是否一致，并测出高差，如图6-23所示。

水准仪的使用必须与水准尺（塔尺）配合使用，如图6-24所示。要注意塔尺上的读数，有的尺子刻度数字由下向上增加，数字倒写，而在望远镜中看到的则是正写，便于读数。另外扶尺员一定要把塔尺扶直，才能读数准确。

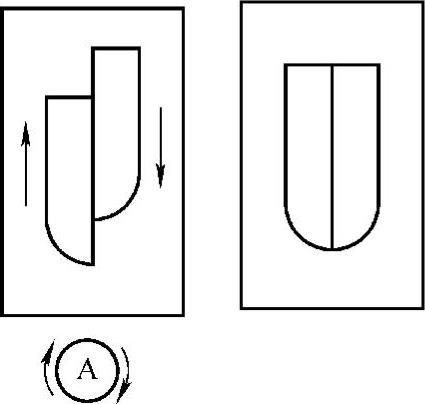

图6-22 气泡的调整

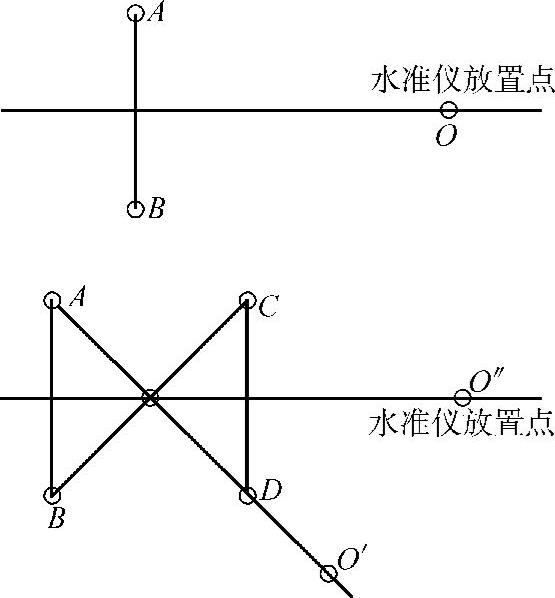

图6-23 高差的测量示意图（水准仪）

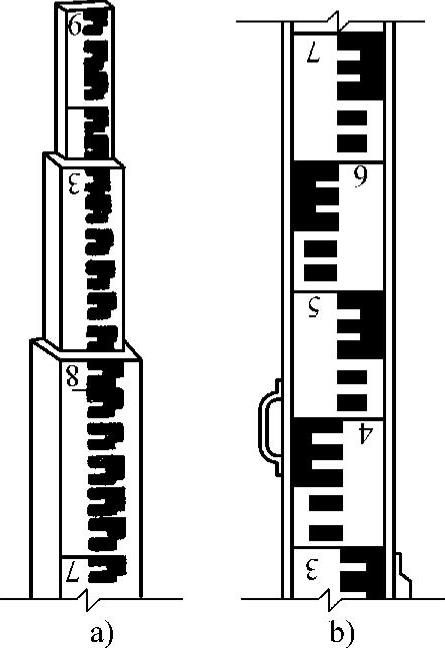

图6-24 塔尺的使用示意图
