当工作中产生的热量大于箱体表面排出的最大热量，齿轮传动装置需进行强制冷却。

强制冷却常见有三种形式。

（1）风扇吹风冷却

风扇吹风冷却示意图如图14-63所示。风扇吹风冷却的参数计算如下：

1）风扇吹风冷却时传动装置排出的最大热量为

Q_2max=（hS″+h′S′）×（Q_ymax-Q₀） （14-33）

式中 h′——风吹表面传热系数，一般可在75.36～146.54kJ/（m²·h·℃）的范围内选取（风速较大时取上限值），也可按h≈57.78 v_f关系确定，式中v_f为冷却箱壳的风速，其概略值见表14-89（风扇装在高速轴上）；

S′——箱体受风吹的表面积（m²）；

S″——箱体不受风吹的表面积（m²）。

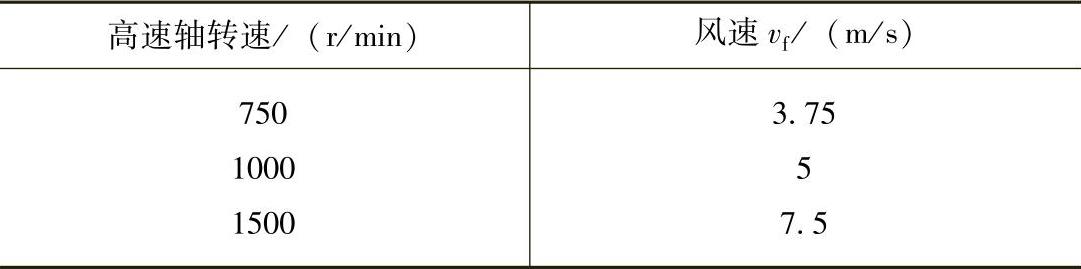

表14 - 89 转速与风速关系

图14-63 风扇吹风冷却

2）冷却所需的风扇风量q_f（m³/h）

式中 θ_1f——风吹经箱体后的温度，θ_1f=θ₀+（3～6）℃；

ν_f——干空气的密度，ν_f=1.29kg/m³；

c_f——空气定压比热容。c_f≈1.005kJ/（kg·℃）；

η_f——吹风的利用系数，取η_f≈0.8。

（2）水管冷却

1）水管冷却（图14-64）时传动装置排出的最大热量为

Q_2max=hS（θ_ymax^-θ0）+h′S_g[θ_ymax^-0.5（θ_1s+θ_2s）] （14-35）

式中 h′——蛇形管的传热系数，对纯铜管或黄铜管按表14-90选取。对壁厚1～3mm的钢管，表中的h′值应降低5%～15%；

S_g——蛇形管的外表面积（m²）；

θ_1s——蛇形管出水温度（℃）；(www.daowen.com)

θ_1s≈θ_2s+（5～10）℃

θ_2s——蛇形管进水温度（℃）。

其余符号见式（14-26）。

2）冷却水所需的循环水量q_s为

式中 S_g——所需的蛇形管外表面积（m²）；

图14-64 水管冷却

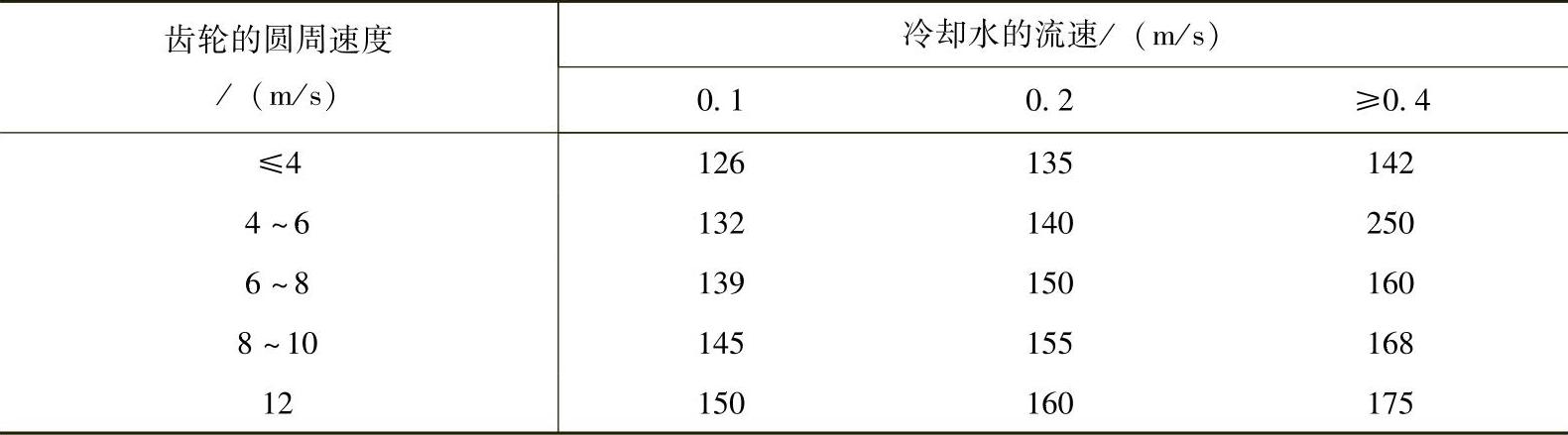

表14 - 90 蛇形管的传热系数h′

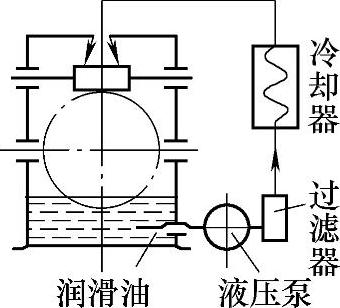

图14-65 润滑油循环冷却

（3）润滑油循环冷却

1）润滑油循环冷却（图14-65）时传动装置排出的最大热量Q_2max为

Q_2max=hS（θ_ymax-θ₀）+60q_yν_yc_y（θ_1y-θ_2y）η_y （14-37）

式中 q_y——循环润滑油量（L/min）；

ν_y——润滑油的密度，ν_y≈0.9（kg/L）；

θ_1y——循环油排出的温度（℃）；

θ_1y≈θ_2y+（5～8）℃

θ_2y——循环油进入的温度（℃）；

η_y——循环油的利用系数，取η_y=0.5～0.7。

2）冷却所需的润滑油量q_y为
