稀油润滑装置的生产厂家及技术参数简介

本节介绍的前6种稀油润滑装置均由江苏启东中冶润滑设备有限公司生产,后8种由温州黎明液压件厂生产。

(1)XHZ型稀油润滑装置

1)使用条件 本产品适用于冶金、重型、矿山等机械设备单配稀油循环润滑系统中,其工作介质粘度等级为N22~N460(相当于ISO VG22~460)的工业润滑油,冷却装置采用列管式油冷却器。

稀油润滑装置的公称供油压力为0.63MPa;过滤精度低粘度时为0.08mm;高粘度时为0.12mm;冷却水温度≤30℃;冷却水压力<0.4MPa;冷却器的进油温度为50℃时,润滑油的温降≥8℃,蒸汽压力为0.2~0.4MPa;泵口压力应大于0.63MPa。

XHZ—6.3~XHZ—125的小型稀油润滑装置为整体出厂;XHZ—160~XHZ—500的中型稀油润滑装置为分部件包装出厂;XHZ—630~2000及XHZ—630A~2000A(带压力罐加“A”)的大型稀油润滑装置为散件成套供货,现场焊接组装。

2)工作原理 该稀油润滑装置的工作原理如下:

油液由液压泵排出经单向阀、截止阀、双筒网式过滤器及油冷却器后被直接送往润滑点,然后沿着系统的回油总管经回油过滤流回油箱。泵的公称压力为0.63MPa(即泵的最大出口压力),稀油润滑装置的供油压力为0.5MPa(即出油口压力)。设有压力罐的稀油润滑装置,其气源压力为0.5~0.6MPa。

正常操作时,一台齿轮泵工作,一台备用,通过转换开关来控制使之交替使用,通过按钮开关起动和停止。泵的输出端配有安全阀,用以避免液压泵过载,此阀设定的开启压力为0.63MPa。系统的压力由压力开关控制,当系统压力达到正常调定值时,主机方可起动,当系统压力低于某一调定值时,备用泵自动起动,直到压力恢复正常为止。如系统压力继续降低,低于最低调定值时,发出低压事故报警信号,责令主机停车排除故障。

3)结构特点

①在双筒过滤器上装有差压信号器,当过滤器进出口压差超过0.10~0.15MPa时,差压信号器发出报警信号,用来通知切换工作滤网筒,以便清洗或更换滤网(此装置设计在冷却器装置之前;油粘度较高者更适合)。

②在冷却器的进水口装有一个直读式温度计和电磁水阀,用来观察进水温度和控制冷却水的通或断。在系统的出油口处,装有一个电接点、温度计和温度控制器,用于控制工作油温;当出口油温高于某一调定的温度时,电磁水阀自动开启,冷却器投入工作,直到油温恢复正常为止。如冷却器已投入工作,系统的油温继续上升,达到最高温度时,温度控制器发生油温过热报警信号。当冷却器需要更换或维修时,可关闭冷却器的进出口阀门,打开旁路阀门,油液即不经冷却器直接送往润滑点。

③在油箱上装有二个电接点温度计和二个液位开关,当油箱油温低于某一调定温度时,电加热器通电或蒸汽阀门开启,对油液进行加热,直到达到正常操作油温为止。当油箱中油液的温度低于最低调定温度时,液压泵不能起动,需对油箱中油液加热。当油箱的液位达到上限或下限时,液位开关发出报警信号。

④型号后带“A”者为有压力罐的装置,可满足发生意外事故或突然停电时,储存在压力罐中的油液可作临时压力油源向系统短时供油,但需注意压力罐上的一般单向阀应水平安装,不得向下安装(对较小的旋启式单向阀允许向上安装),附图中应作相应改变。

⑤配有电控柜和仪表盘,观察运行参数方便,可实现自动控制和事故报警。

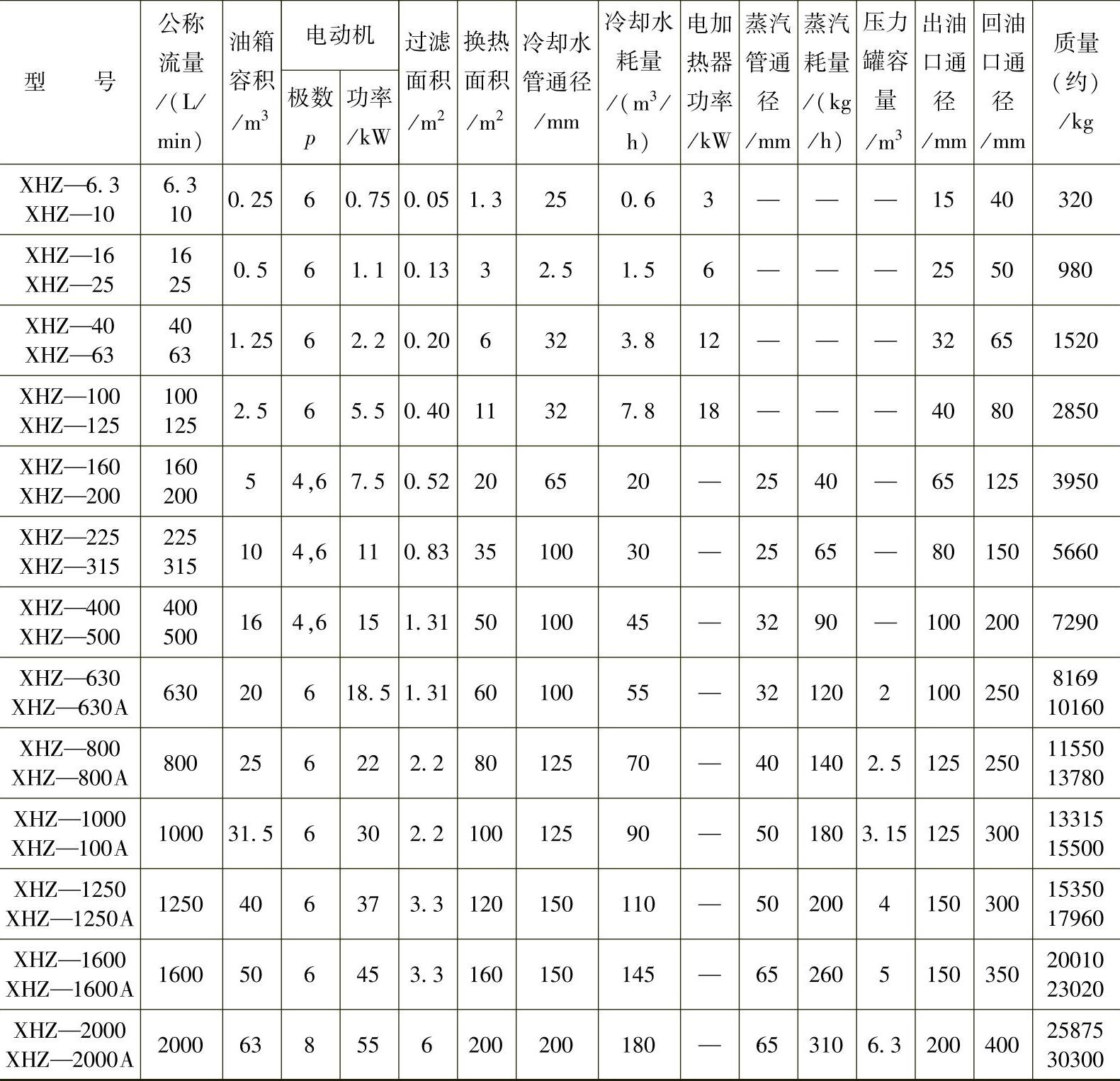

4)技术参数 见表14-56。

表14-56 技术参数


注:1.A为带压力罐的稀油润滑装置,呈正方形布置。

2.斜齿轮液压泵为4极电动机;人字齿轮液压泵为6极电动机;极数也根据介质粘度确定,粘度高时宜选低速。

3.如冷却水质采用江河水,需经过滤沉淀,水温不应超过32℃。

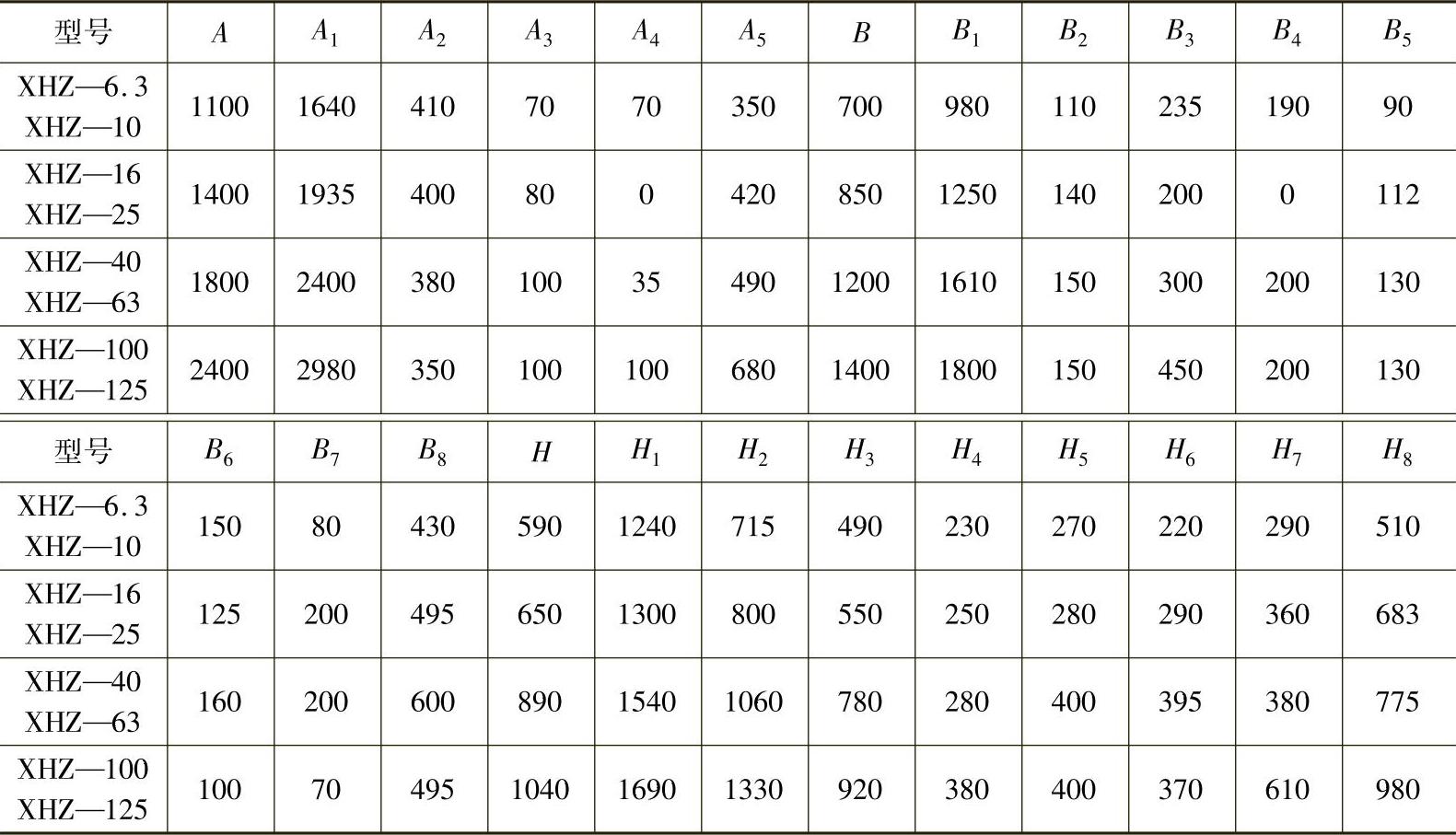

5)结构尺寸XHZ—6.3~XHZ125型的稀油润滑装置外形结构如图14-51所示,尺寸见表14-57,原理图如图14-52所示。

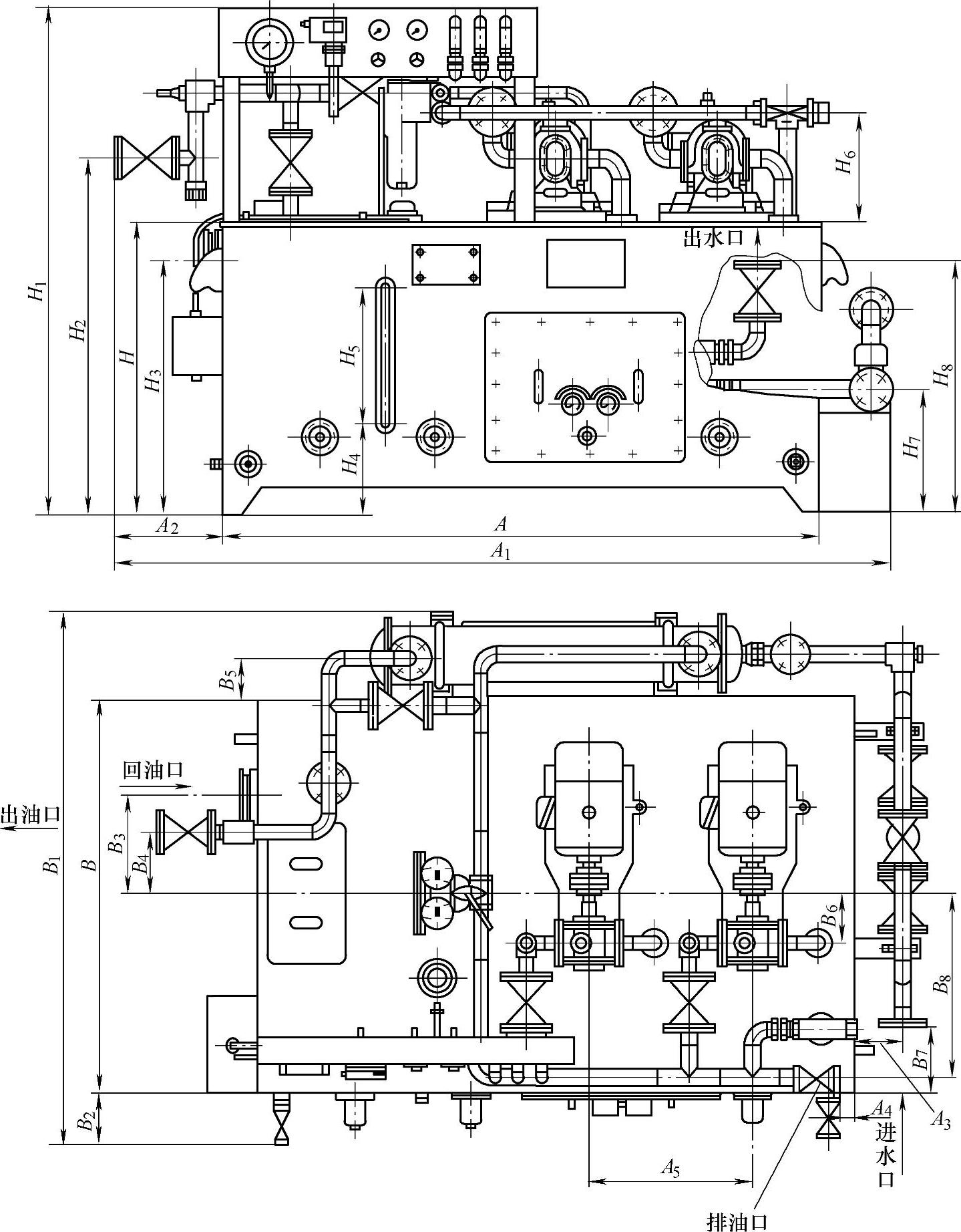

图14-51 XHZ—6.3~XHZ—125型稀油润滑装置外形图

(2)WBZ型卧式齿轮液压泵装置(JB/ZQ 4590—1997)

1)概述 本产品适用于稀油润滑系统或液压传动系统中,作为输送润滑油或作为液压系统动力源的液压泵装置,也可用于排送无腐蚀性的润滑液体介质。适用介质的粘度等级为N22~N460(相当于ISO VG22~VG460)的工业润滑油或液压油。

表14-57 XHZ—6.3~XHZ—125型外形尺寸 (单位:mm)


注:1.回油口法兰连接尺寸按JB/T 81—1994《凸面板式平焊接钢制管法兰》(pN=1MPa)的规定。

2.上列稀油润滑装置均无地脚螺栓孔。

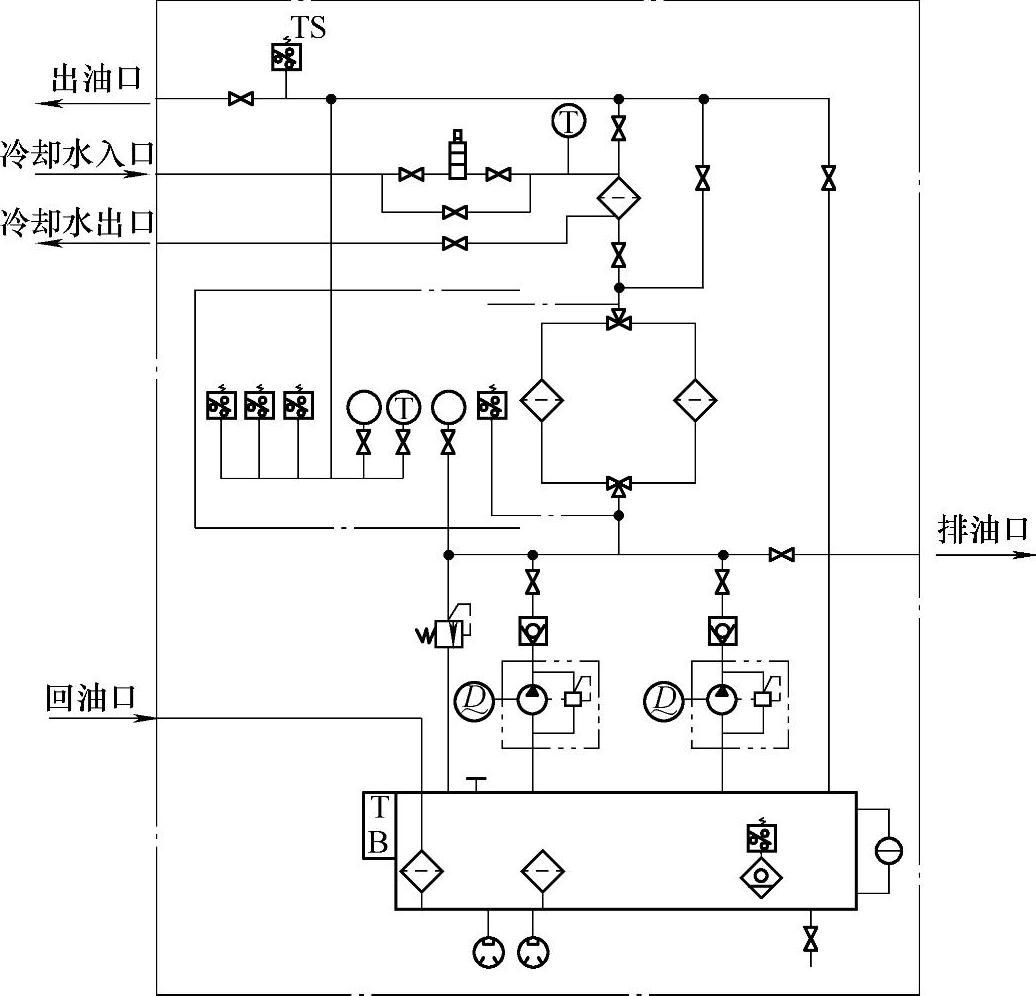

图14-52 XHZ—6.3~XHZ—125型的原理图

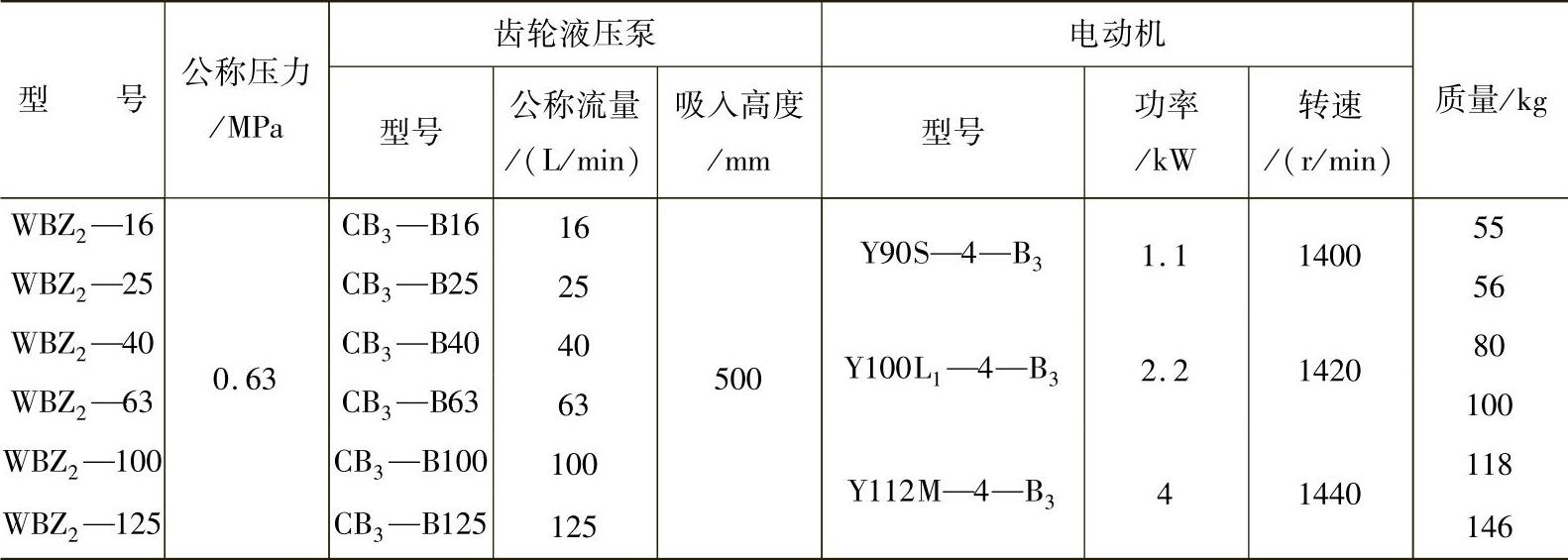

2)技术参数 见表14-58。

表14-58 技术参数

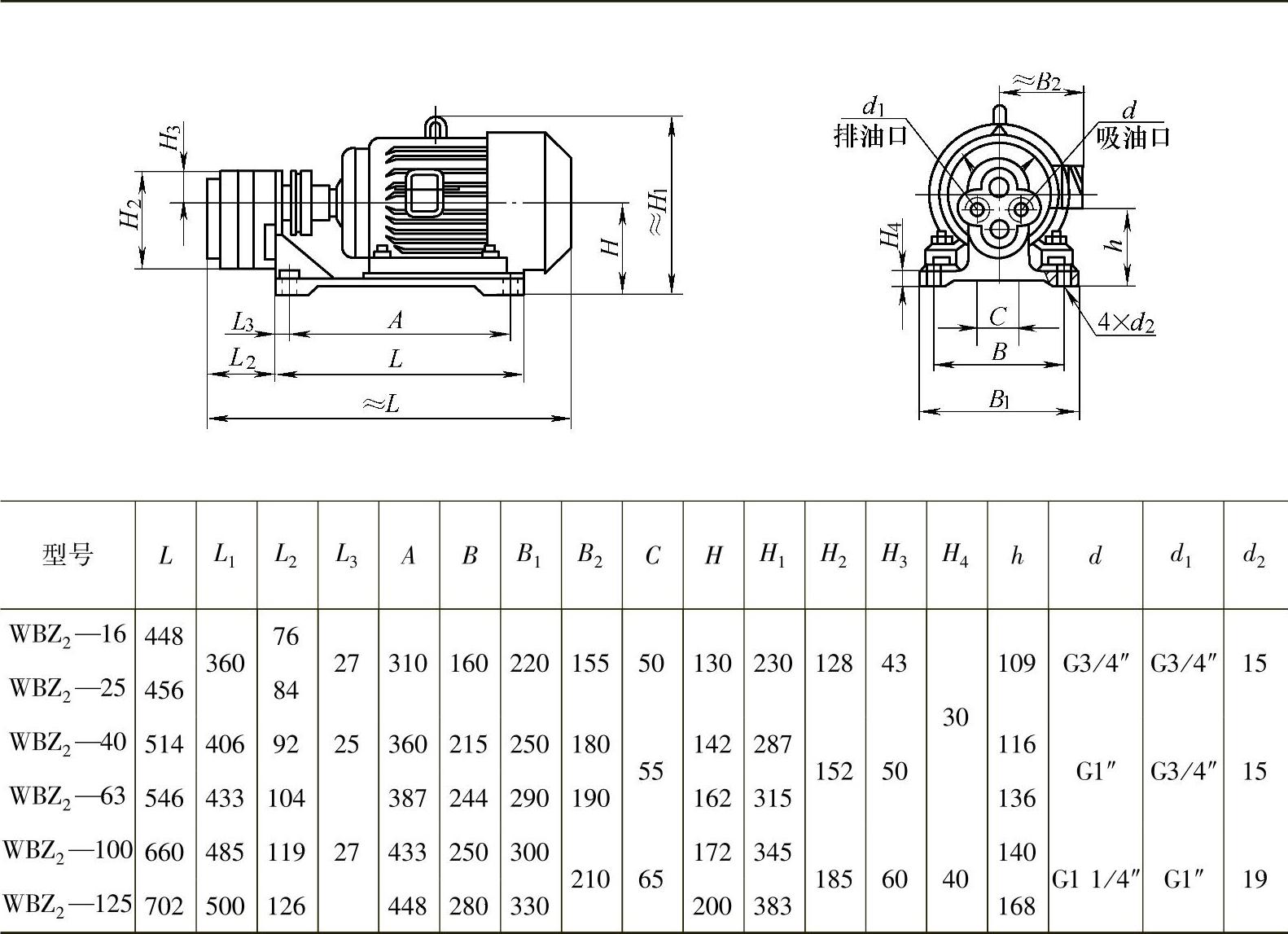

3)外形尺寸 见表14-59。

4)型号说明


表14-59 外形尺寸 (单位:mm)


(3)LQ系列管式冷却器

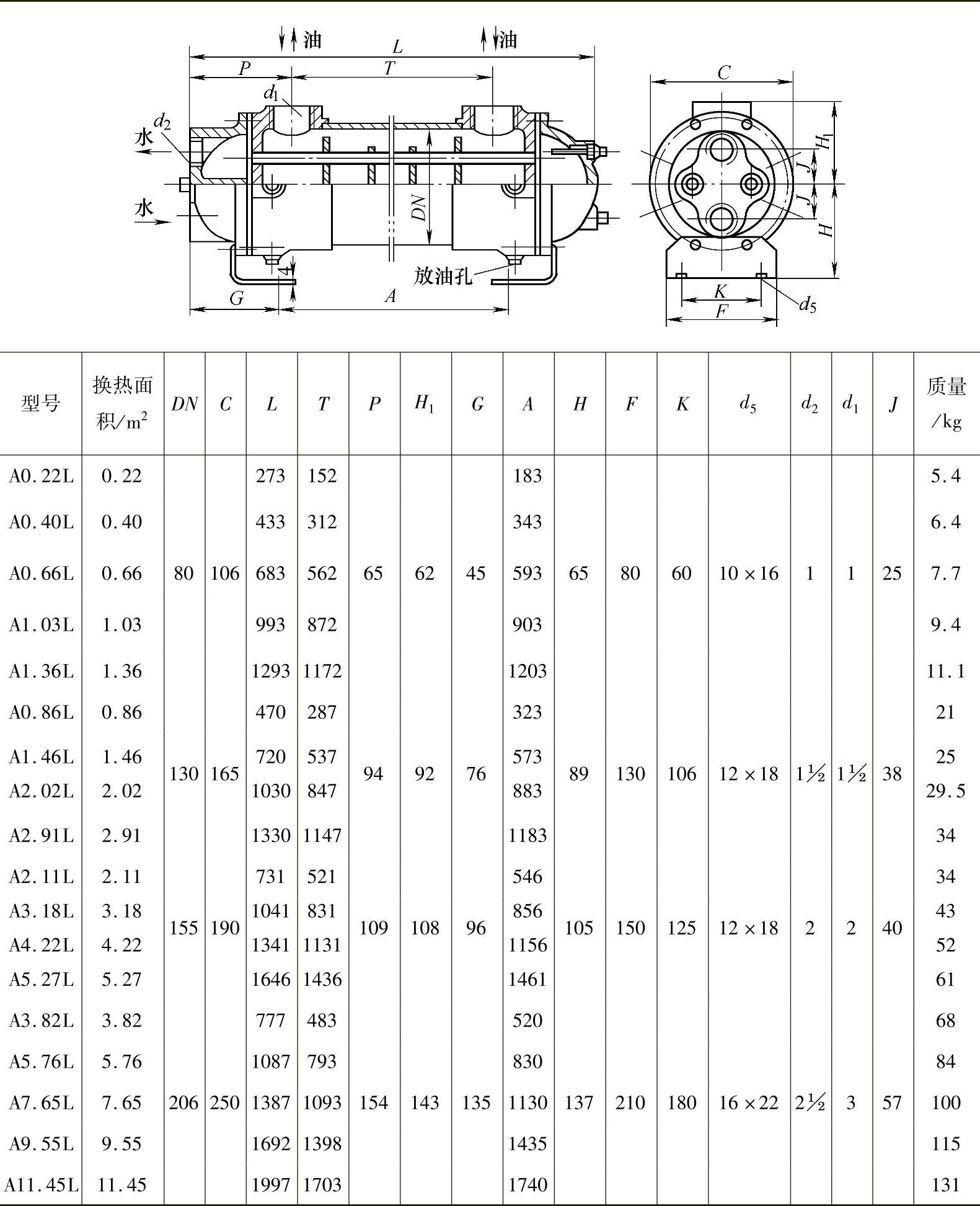

这里仅介绍2LQGW型冷却器,外形图与尺寸见表14-60。

表14-60 外形图与尺寸 (单位:mm)


(4)YZQ型油流指示器

1)使用条件 YZQ型油流指示器适用于冶金、矿山建材等工业部门的稀油循环润滑系统中观察管路中油的流动情况。适用介质粘度等级为N22~N460;与管道联接时,壳体上的流向箭头必须与管道内工作介质的实际流向是一致的。

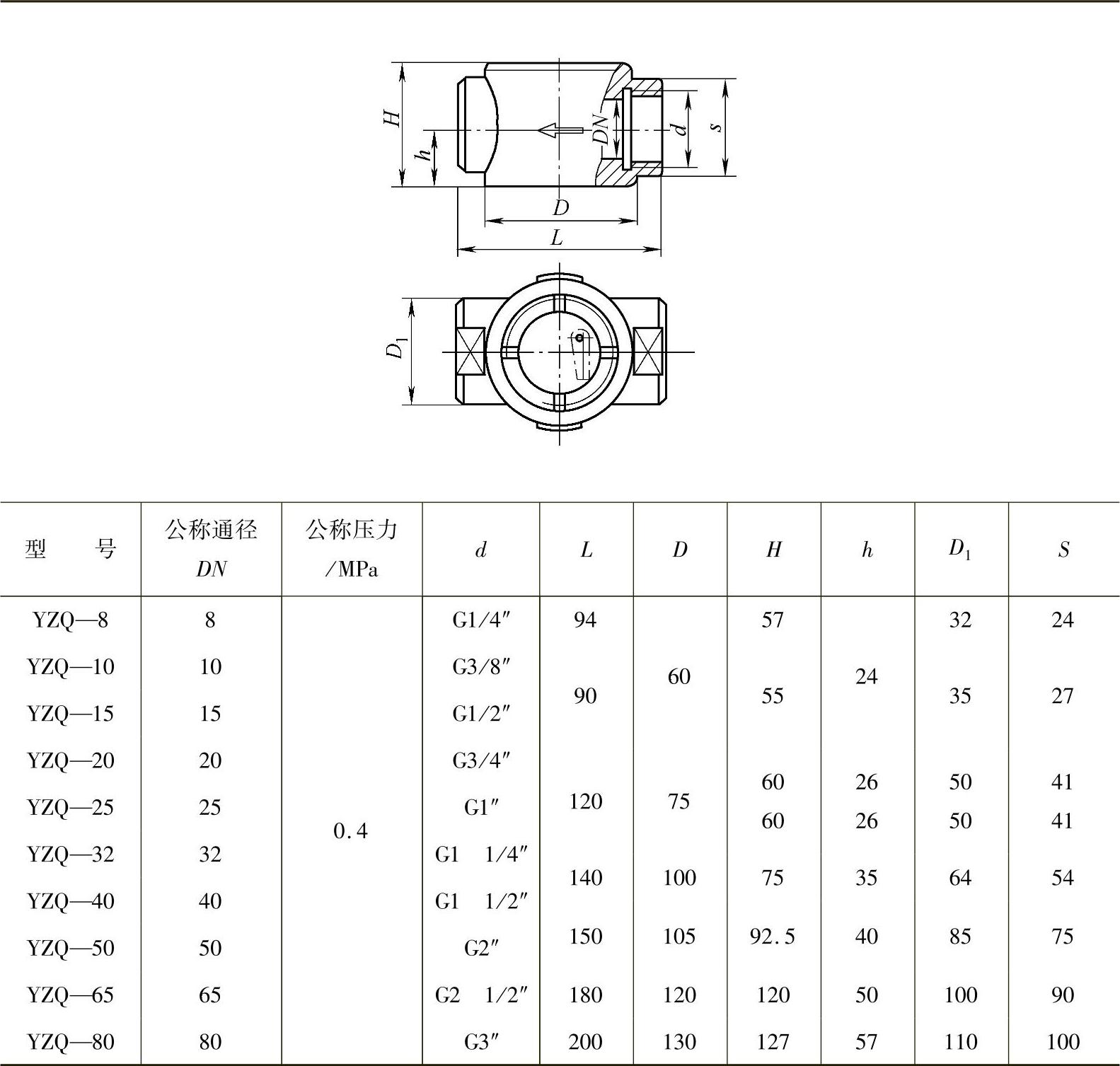

2)技术参数 见表14-61。

表14-61 技术参数 (单位:mm)

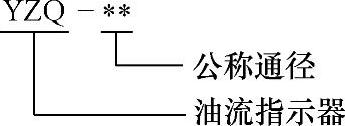

3)型号标注说明


4)使用要领 与系统管路联接时,壳体上的流向箭头方向必须和管内介质流向相同。

(5)YXQ型油流发讯器(JB/ZQ 4596—1997)

1)使用条件YXQ型油流发讯器用于稀油润滑系统。通过它可直观地观察到油流流动状况并可通过其发讯装置发出油量不足或断流信号,从而实现远距离监视或控制,适用介质为粘度等级N22~N460的润滑油。

通径DN10~50为螺纹连接,DN80为法兰连接。公称压力为0.4MPa。

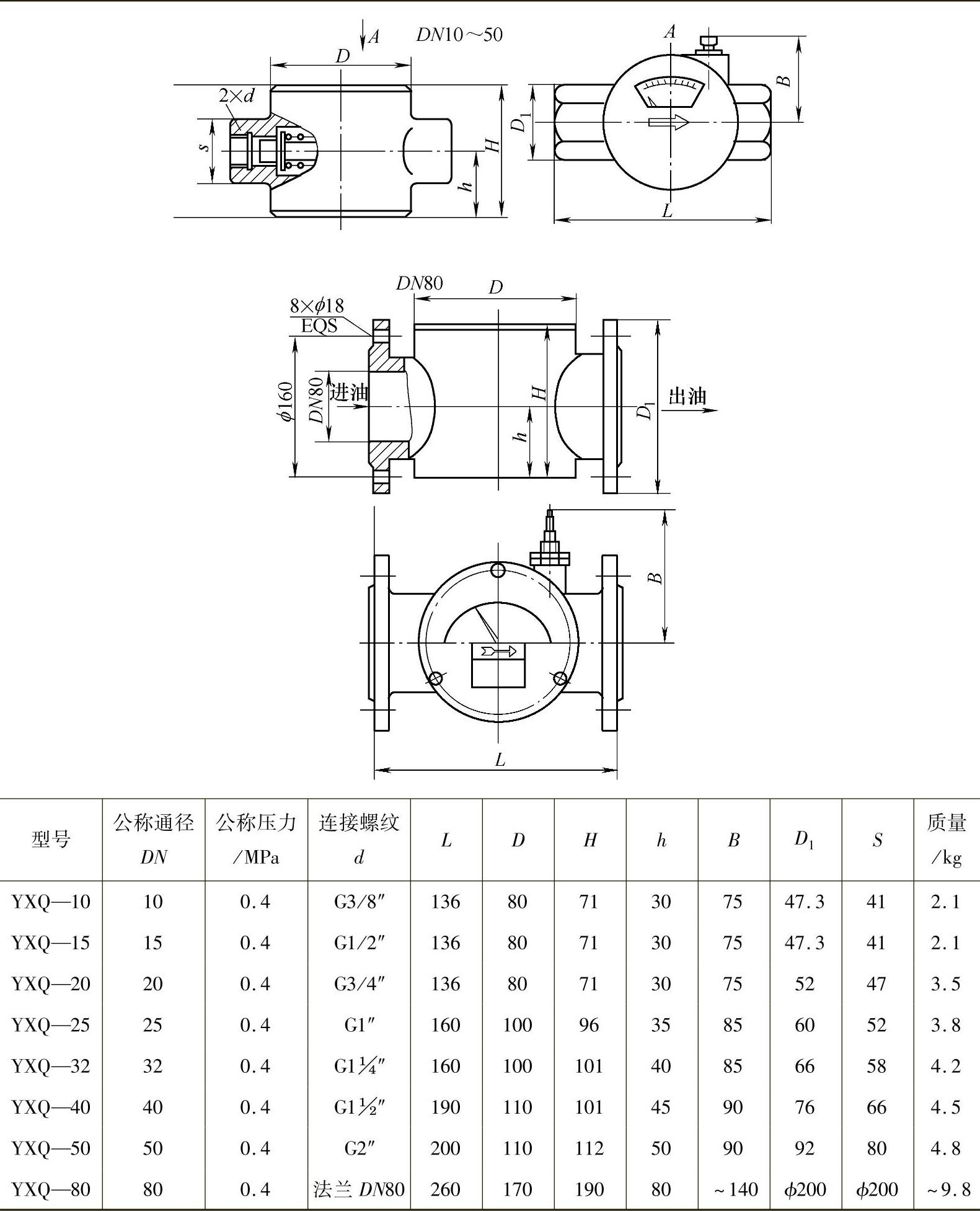

2)技术参数与外形尺寸 见表14-62。

表14-62 技术参数与外形尺寸 (单位:mm)

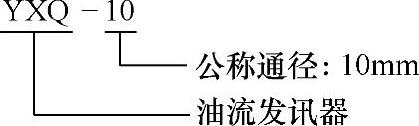

3)型号说明

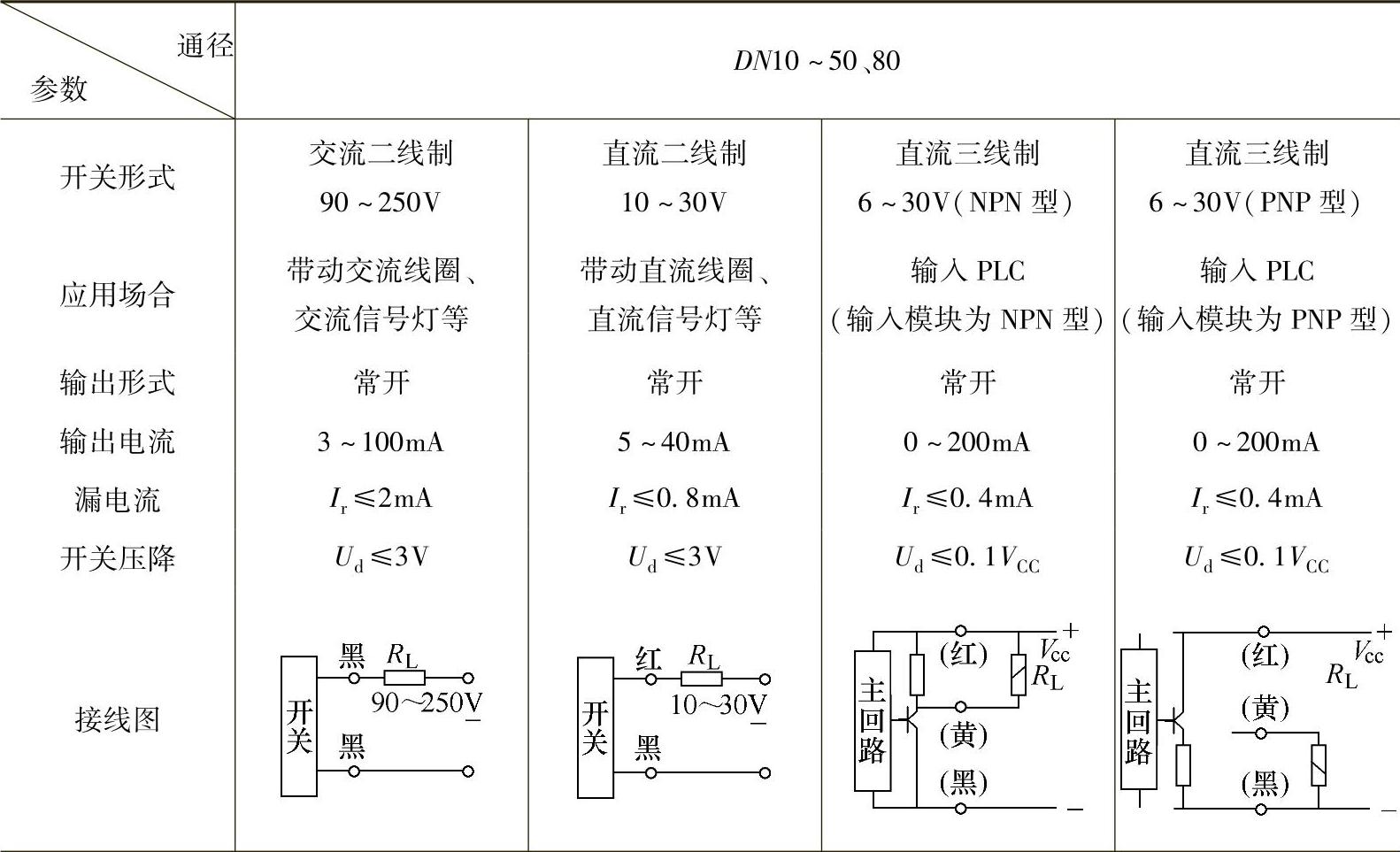

4)电气参数 见表14-63。

表14-63 电气参数


5)使用注意事项

①油流方向与油流发讯器指示方向应相同。

②开关必须通过负载后再接至电源,以免造成开关损坏。

③输出形式如需常闭或输出电流有特殊要求在订货时应注明:若不注明接近开关形式,则配置PNP型直流三线型。

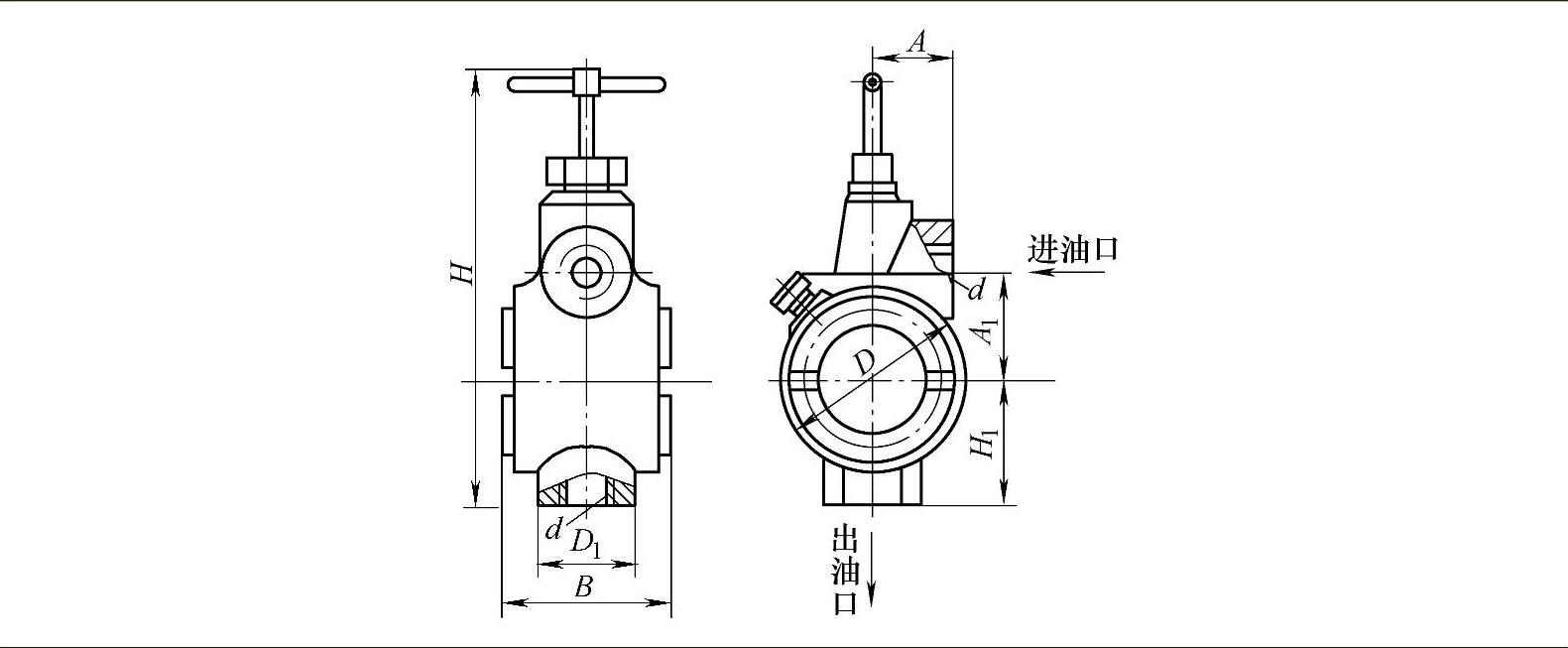

(6)GZQ型给油指示器

1)使用条件GZQ型给油指示器适用于稀油集中润滑系统中观察向润滑点给油情况和调节给油量。适用介质粘度等级为N22~N460。

2)技术参数与外形尺寸 见表14-64。

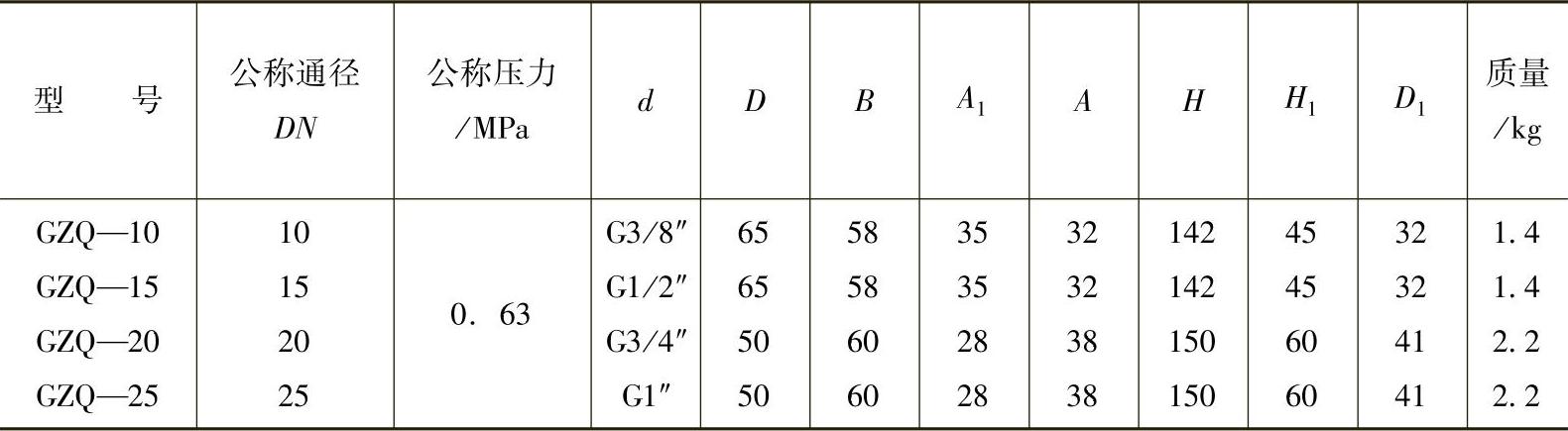

表14-64 技术参数与外形尺寸 (单位:mm)


(续)

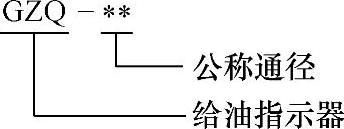

3)型号标注说明


4)使用要领 与系统管路联接时必须按图示规定的进出口联接,且必须垂直安装。

(7)C型空气滤清器

1)简介C型空气滤清器适用于减速器排气用。它能维持减速器箱体内的压力和大气压力平衡,并防止脏物颗粒从外部进入箱体,保持箱体内油液的清洁,延长减速器的使用寿命。

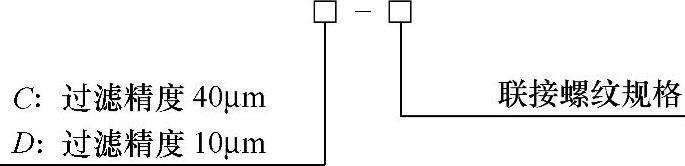

2)型号说明


注:d1=G1½ួA,过滤精度为40μm

则滤清器型号为:C-G1½ួA

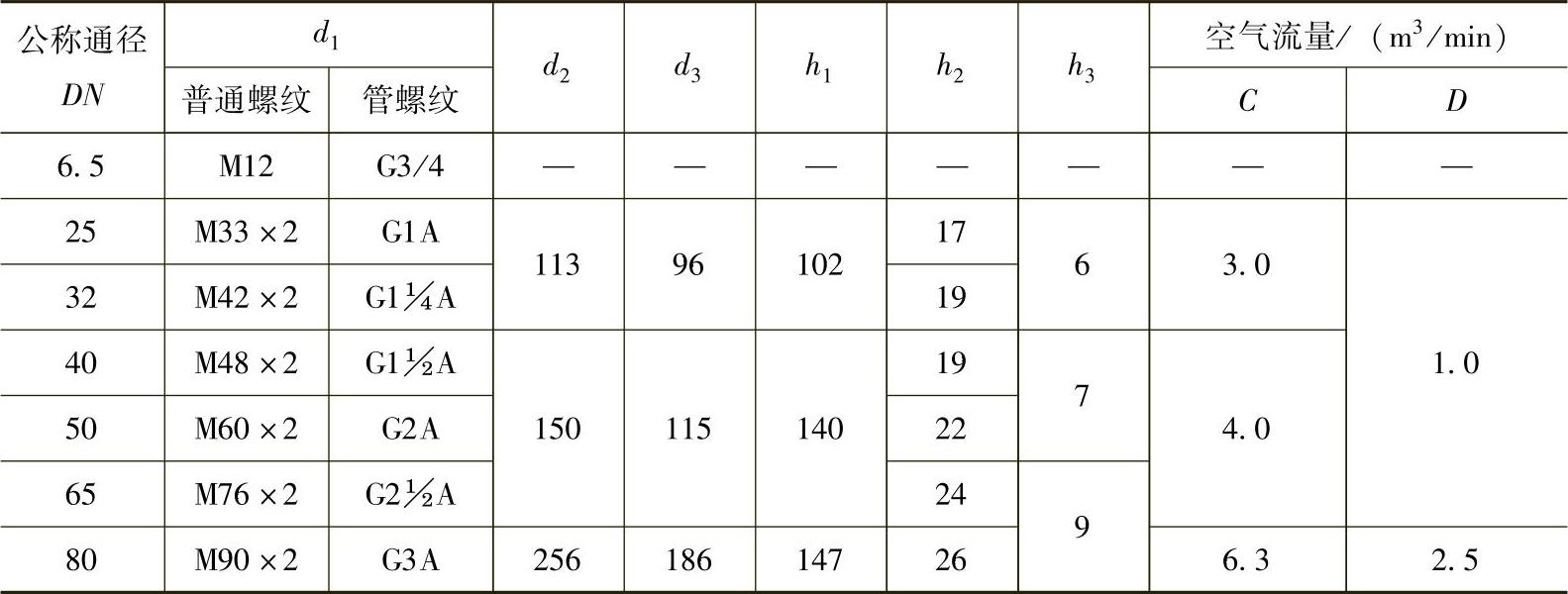

3)技术参数及外形尺寸 见表14-65。

表14-65 技术参数及外形尺寸 (单位:mm)


(续)


注:本产品可代替重机标准JB/ZQ 4522—1986使用。

(8)AF—22 AF—35型空气滤清器(新型)技术参数及外形尺寸如图14-53、图14-54所示。

生产厂:温州黎明液压件厂。

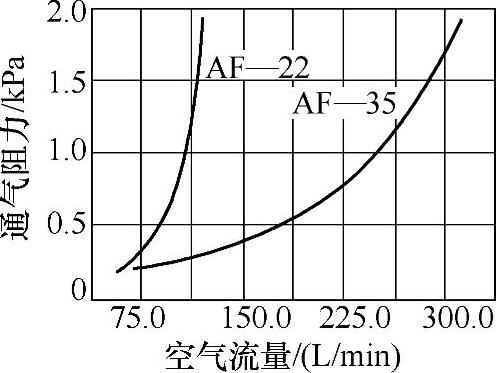

图14-53 空气滤清器压差-流量曲线


图14-54 外形尺寸

(9)PAF系列预压式空气滤清器

1)简介PAF系列预压式空气滤清器是根据美国UCC公司、法国SECOMA公司、德国REXROTH公司生产的预压空气过滤器样机,经引进后的技术测绘并根据国内主机配套厂的技术要求进一步设计改进而成。经主机配套使用和技术试验后证明各项性能技术指标已达到国外同类产品技术要求,连接尺寸与国外产品一致,能做到互换与代替,其产品价格只有进口价的1/5,可为国家节省大量外汇。本产品具有体积小,结构合理,外形设计美观新颖,过滤性能稳定,压降极小,安装使用方便等优点,深受广大用户欢迎。

2)用途及工作原理PAF系列产品适用于工程机械、车辆、移动机械以及需要具有压力的液压系统油箱配套使用。本产品由空气过滤器、进气单向阀、排气单向阀、加油过滤器四部分组成,从而简化了油箱的结构,又有利于油液的净化。如图14-55所示,当液压系统工作时油箱内的液面不时上升或下降,下降时PAF产品吸入空气,经过滤网自动进入进气单向阀,进入油箱,此时箱内压力小于预定压力,排气单向阀处于关闭状态,能保持油箱内预定压力,提高液压泵的自吸能力,维持油箱内液体的平稳,避免油箱内液体因振荡或骚动而产生泵可能出现的吸空等故障。当工作循环后流回油箱使液面上升,工作油液温度也随着升高,生成了油雾气体并增加了油箱内的压力;当油箱内的压力大于预定压力时,排气单向阀自动开启向外排气,直到箱内压力等于预定压力时,排气单向阀才自动关闭。这样来回循环既能保护液压系统正常工作的作用,又能延长油液及元件的工作周期和使用寿命。

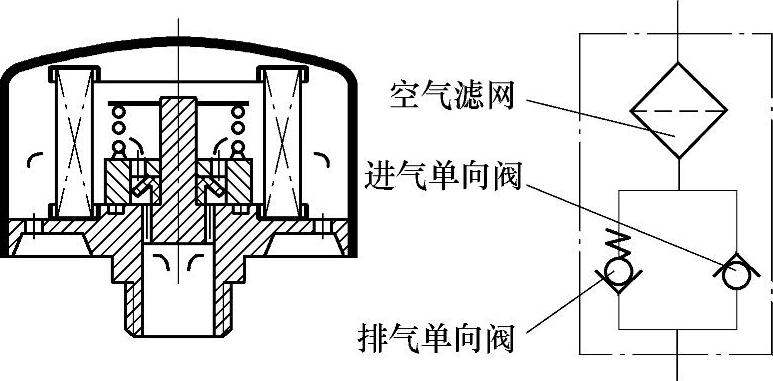

图14-55 符号及工作原理图

3)外形连接尺寸

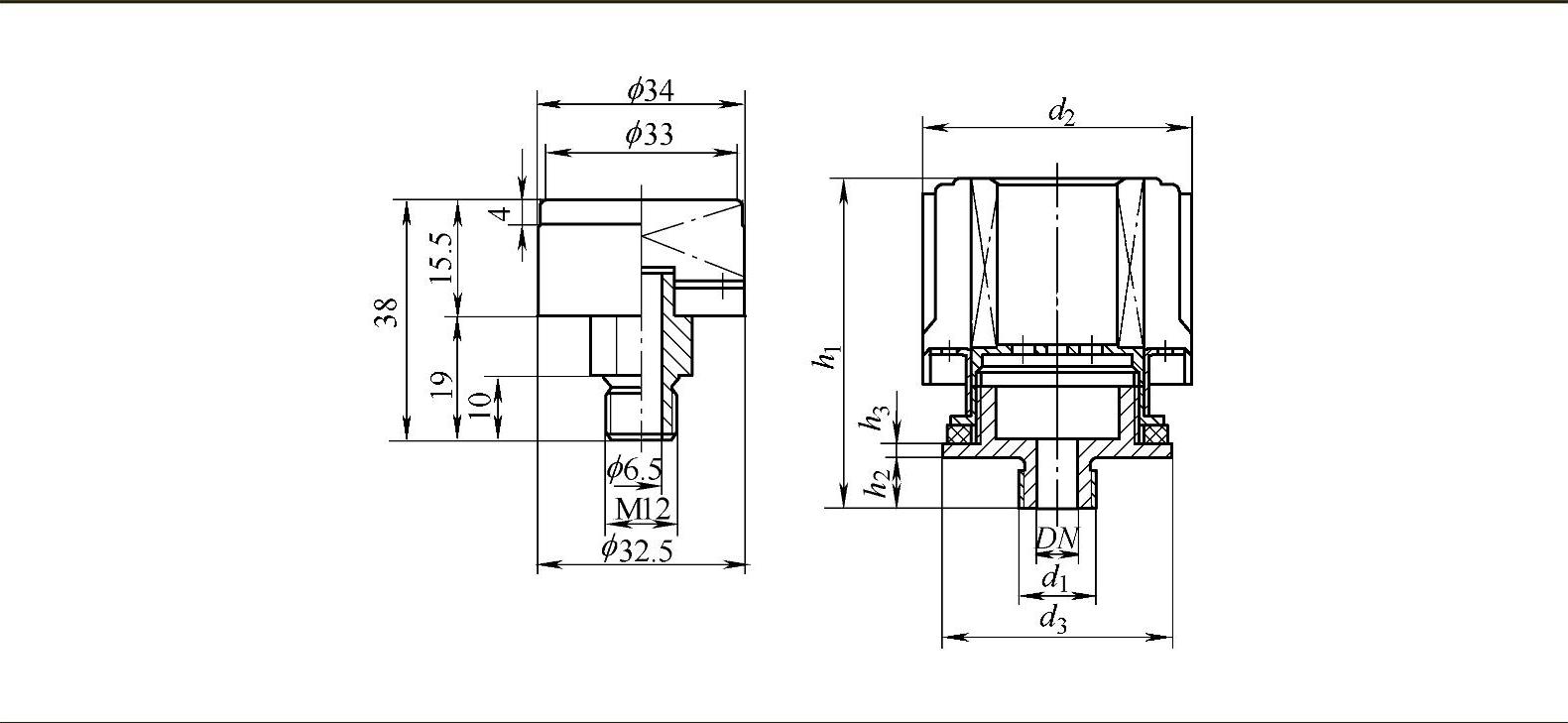

①螺纹联接的尺寸如图14-56所示。

②法兰连接的尺寸如图14-57所示。


图14-56 螺纹联接


图14-57 法兰连接

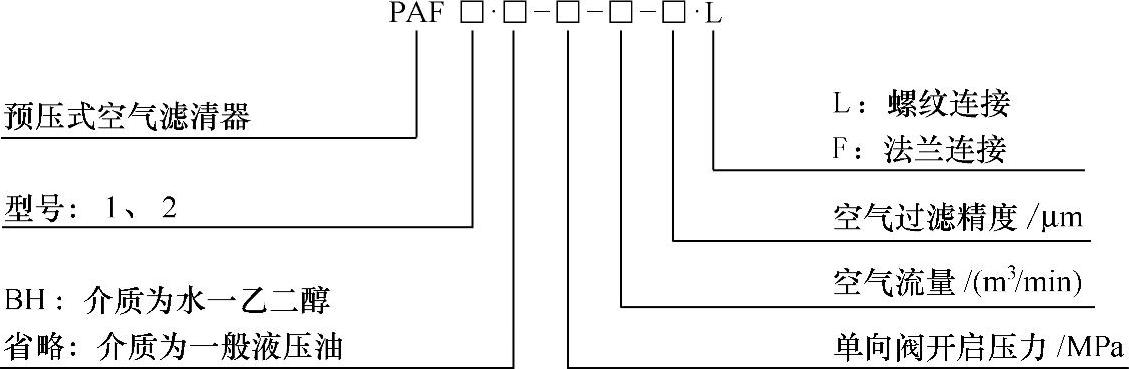

4)型号说明和技术参数 型号说明:

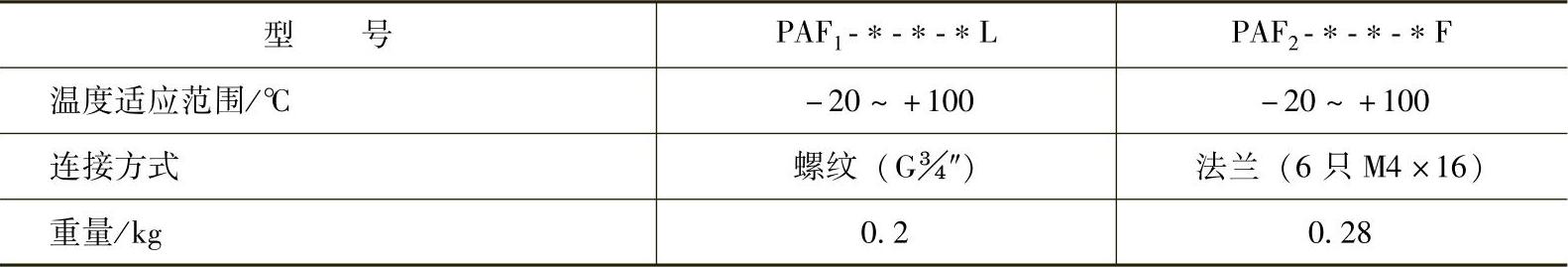

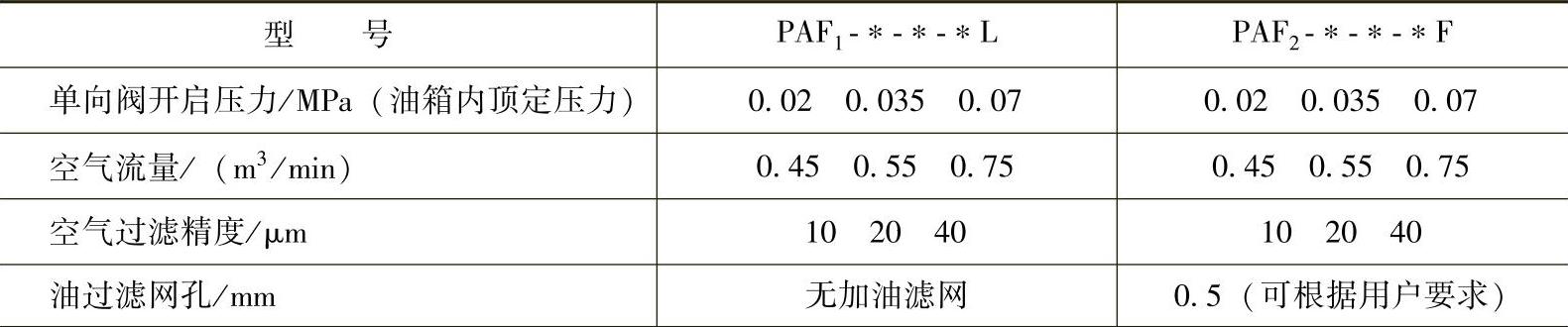

技术参数见表14-66。

表14-66 技术参数


(续)


(10)YWZ—76~500系列液位液温计(传统型)

1)简介YWZ系列液位液温计是油箱、润滑装置、冷却箱和齿轮传动箱上的必备附件,它可指示液位及液温的高低。

本产品具有设计新颖,美观,液位和液温显示清楚,富有立体感等特点,它具有装配性能优越,坚固、防裂、防振、防漏等优点。该产品根据油箱容量,设计成25种不同的规格。

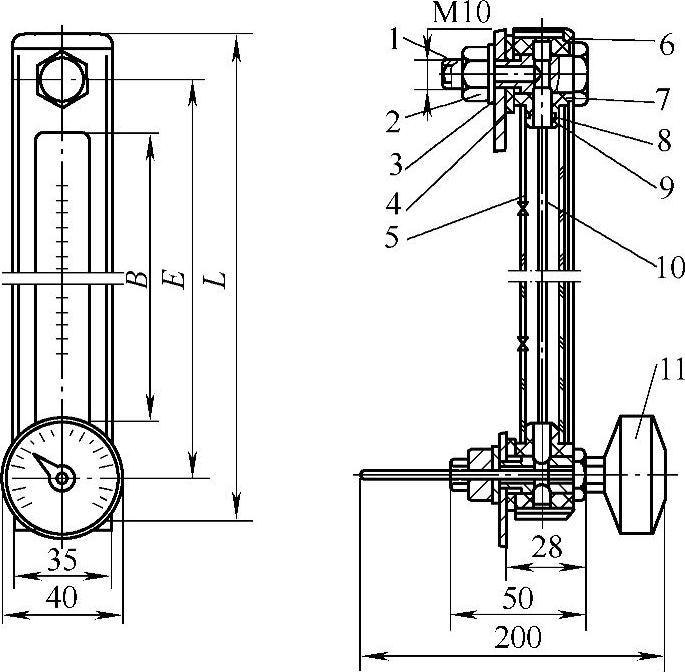

2)外形及安装尺寸 外形如图14-58所示,安装尺寸见表14-67。

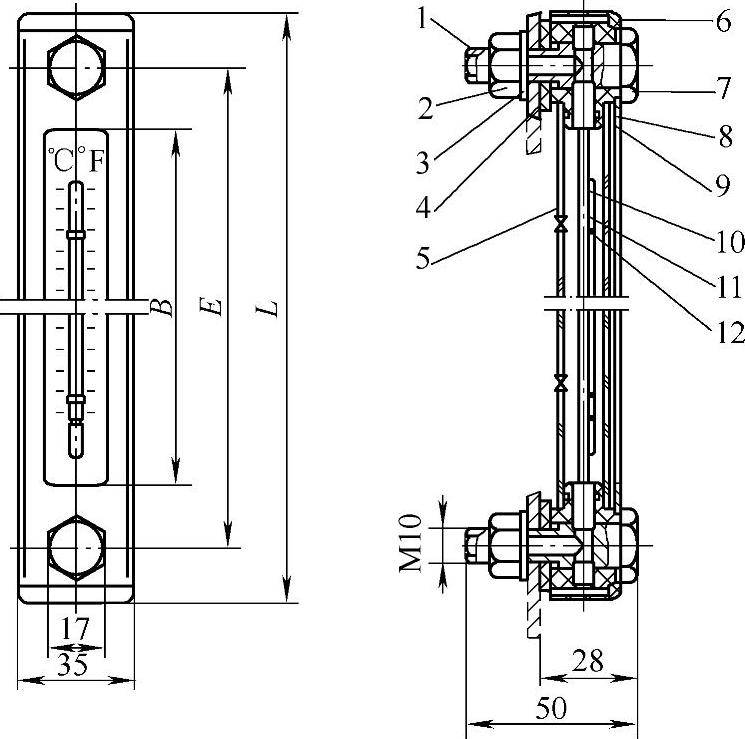

图14-58 外形图

1—螺钉 2—螺母 3—垫圈 4—密封垫片 5—标体 6—标头 7、8—O形圈 9—外壳 10—温度计 11—标牌 12—扎丝

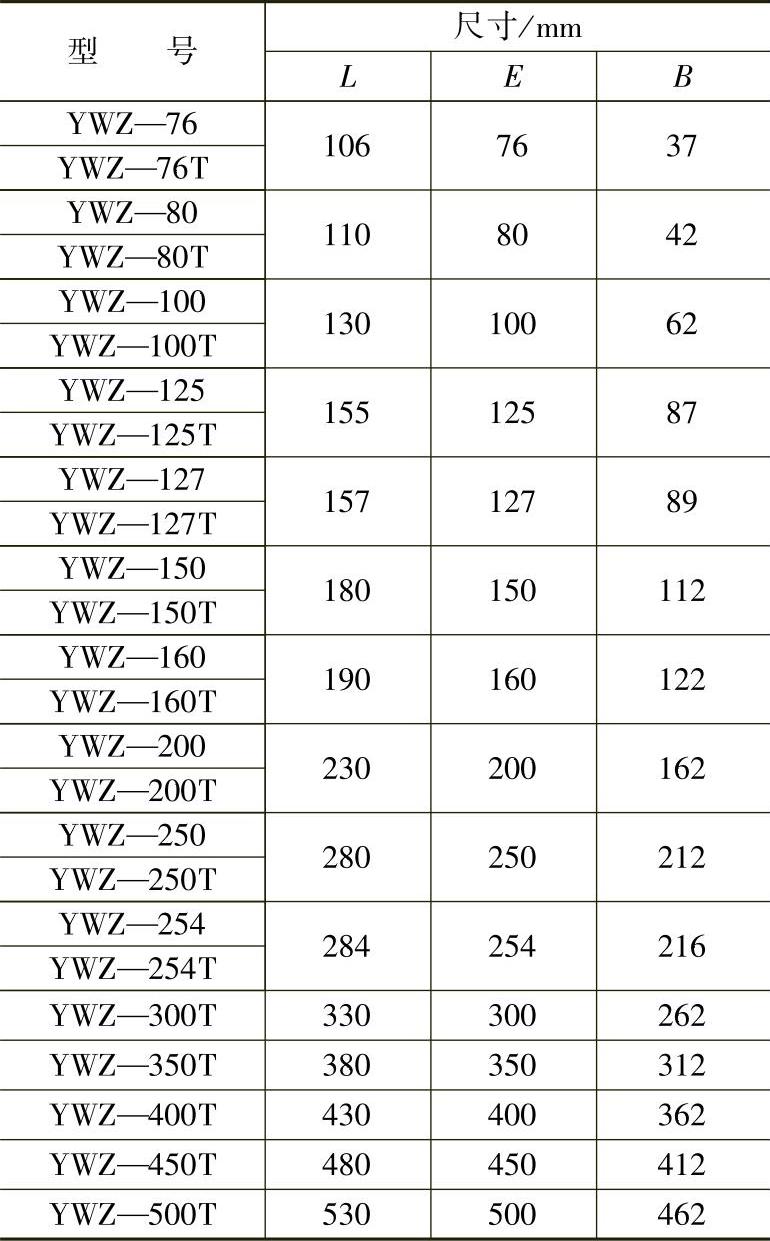

表14-67 安装尺寸


注:1.YWZ系列可与YD型液位计单向阀配套

使用,使拆装液位计时不须把油箱油液放掉。

2.YD型尺寸见后述。

3)型号说明


4)温度范围及承受压力

温度:-20℃至+100℃,并以摄氏和华氏表示。

压力:0.1~0.15MPa。

5)安装方法及附件 根据选用规格的中心距(E)尺寸,加工好两个安装孔,例如油箱的壁厚≤10mm时,两只安装螺钉的光孔为ϕ11mm;若油箱的壁厚>10mm时,两只安装螺钉的螺纹孔为M10。要对以上两种孔的平面进行处理,以防止安装后漏油。液位计附件为螺母、垫圈、密封平垫圈各两只。

(11)CYW—76~500系列传感式液位液温计

1)简介CYW—76~500系列传感式液位液温计是在批量生产YWZ—76~500系列的基础上,参考国外先进技术资料开发的一种新产品。

它利用双金属片热胀冷缩灵敏度相当高的特点来测量油液的温度。这样仪表具有准确度高、读数容易、坚固耐振等特点,可广泛应用于各种油箱、润滑装置、冷却和齿轮传动箱中的液位液温测量。

2)主要技术参数

①测量温度范围:0~100℃。

②测量温度分度值:1℃/格。

③测量精度:2.5级。

④承受压力:0.15MPa。

⑤传感管插入介质长度:>90mm。

3)型号说明


4)外形及安装尺寸 外形如图14-59所示,安装尺寸见表14-68。

(12)YD型液位计单向阀

1)YD型液位计用单向阀 可与YWZ液位计配套使用,以便拆装液位计时不用把油箱油液放掉。

2)YD型尺寸 如图14-60所示。


图14-59 外形图

1—螺钉 2—螺母 3—垫圈 4—密封垫片 5—标体 6—标头 7、8—O形圈 9—外壳 10—标牌 11—双金温度计

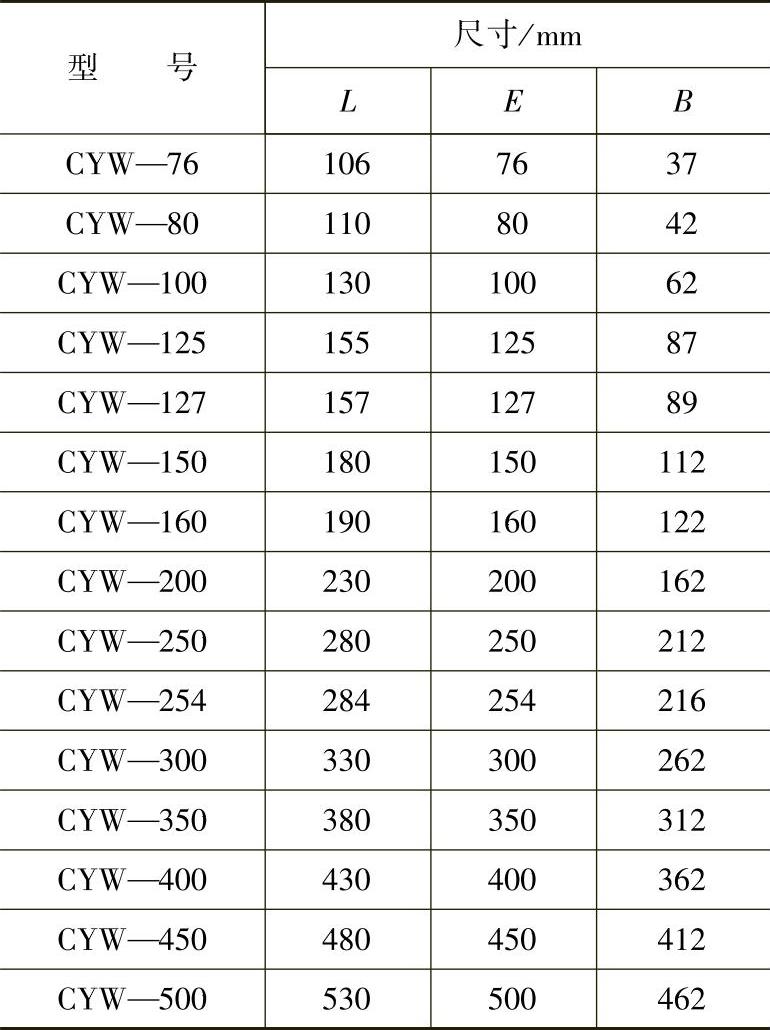

表14-68 安装尺寸


3)安装与使用

①根据选用规格的中心距(E)尺寸,来加工两个安装孔,例如油箱的壁厚≤10mm时,两个安装螺钉的光孔为ϕ11mm,若油箱的壁厚>10mm时,两个安装螺钉的螺纹孔为M10,然后处理以上两种孔的平面,以防止安装后的漏油等问题。

②安装好标体以后,再拧上双金属温度计,勿以旋转表头来拧紧,须在表头后面六角处用扳手拧紧。

③为了保证温度计的准确性,传感管进入被测介质的深度应符合“传感管插入介质长度:>90mm”的要求。


图14-60 YD型尺寸

④温度计在运输、保管、安装和使用过程中,应避免碰撞,勿使传感管弯曲和变形。

⑤温度计经常工作的温度值在最大量程的1/2~3/4处为宜。

⑥本产品表面切勿与香蕉水接触。

(13)组合密封垫圈

1)简介 根据JB/T 982—1977标准生产的组合密封垫圈,适用于以油为介质的管路系统中,供焊接、卡套、扩大管接头、螺塞及机械装置的压力系统密封,以防油液、燃料、水和药品等泄漏。公称压力至40MPa,工作温度为-25~80℃。

2)型号示例 如需公称直径为10的组合密封垫圈,则型号为10JB/T 982—1977,密封件与外圈体在硫化时压住。

材料:密封件为耐油橡胶1-4;外圈体为Q235并经过发兰处理。

3)技术参数及尺寸 见表14-69。

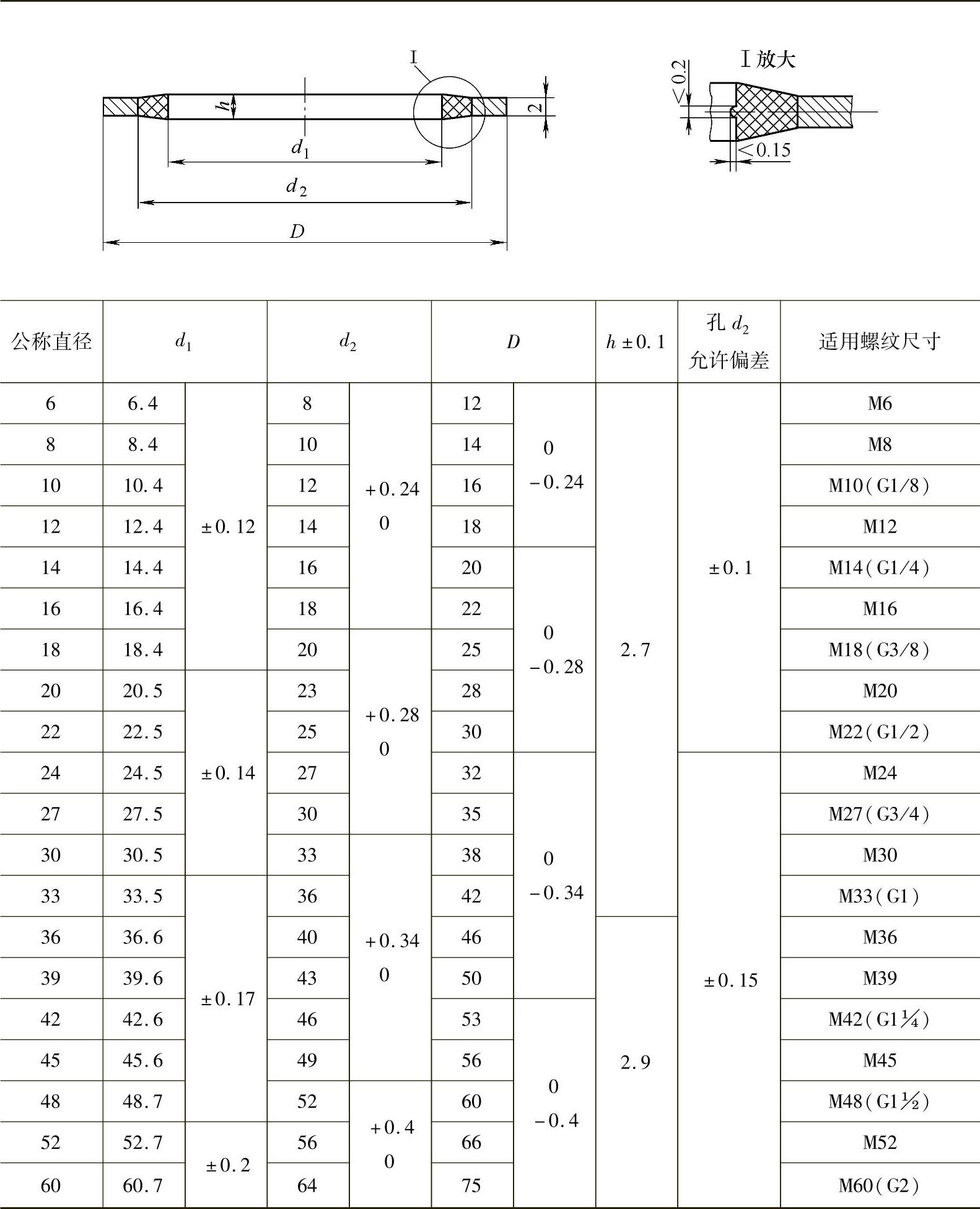

表14-69 组合密封圈(JB/T 982—1977) (单位:mm)


(14)不锈钢球阀

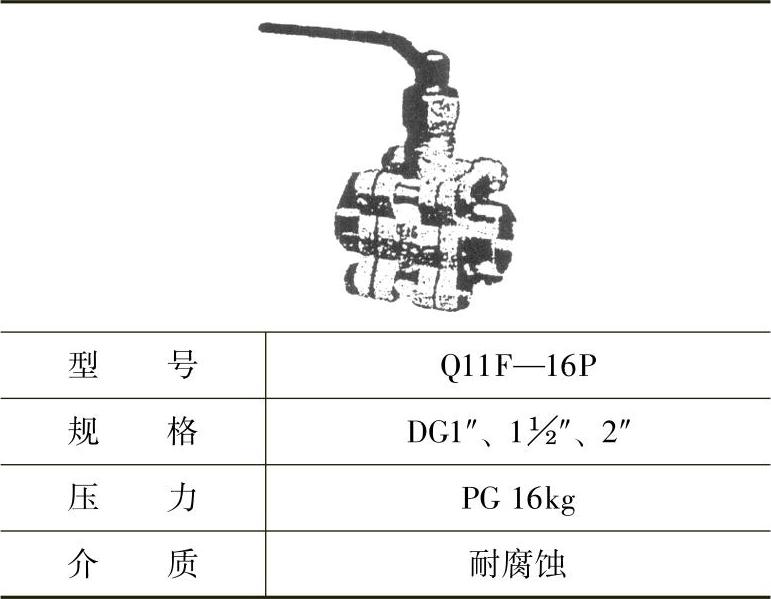

不锈钢球阀的外形及技术规格见表14-70、表14-71。

表14-70 丝口球阀


表14-71 轻型丝口球阀
