(1)增速箱的类型与特点

风力发电机组齿轮箱的种类很多,按照传统类型可分为圆柱齿轮箱、行星齿轮箱以及它们互相组合起来的齿轮箱;按照传动的级数可分为单级和多级齿轮箱;按照传动的布置形式又可分为展开式、分流式和同轴式以及混合式等。常用齿轮箱形式及其特点和应用见表14-26。

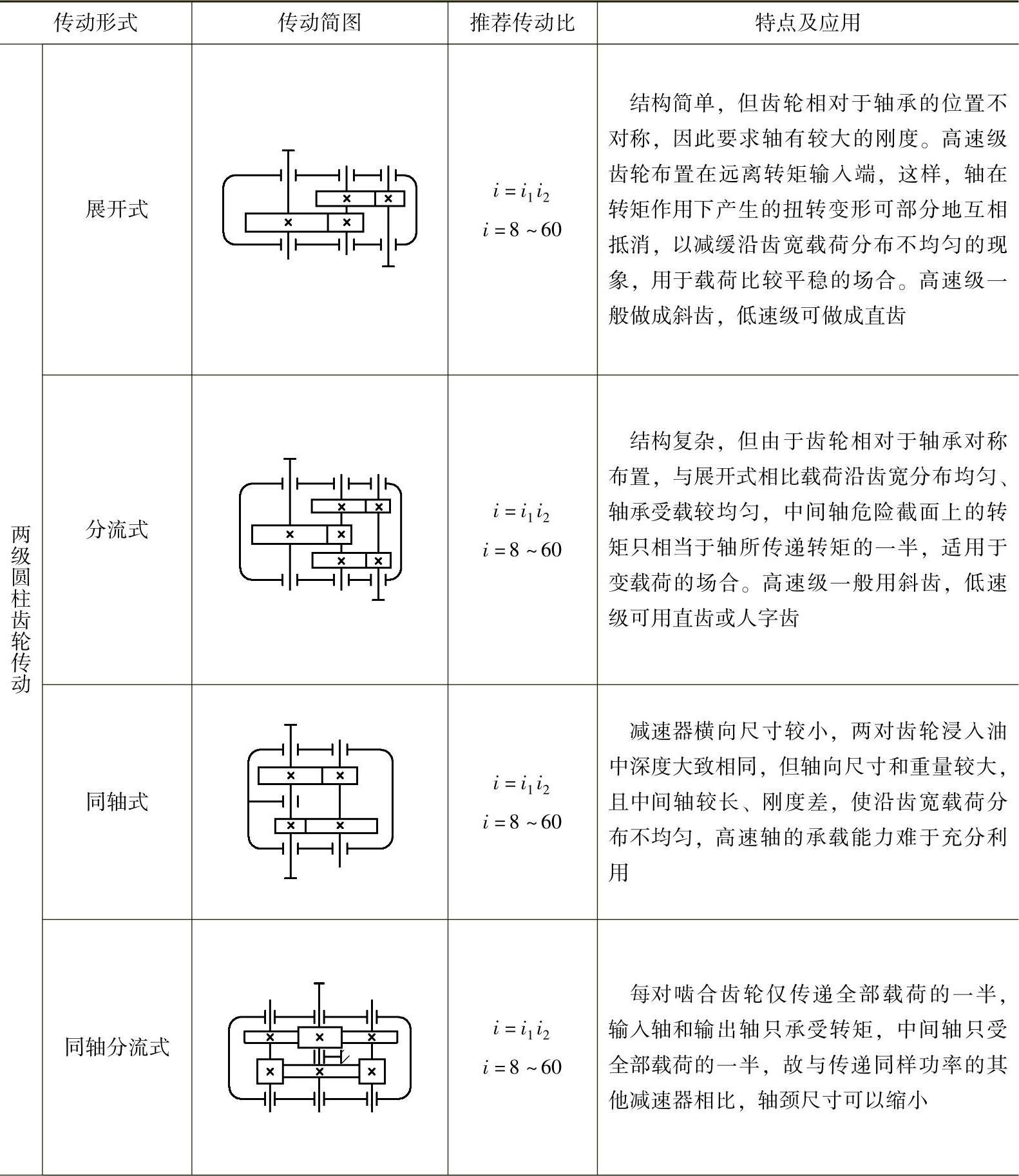

表14-26 常用风力发电机组增速箱的形式和应用

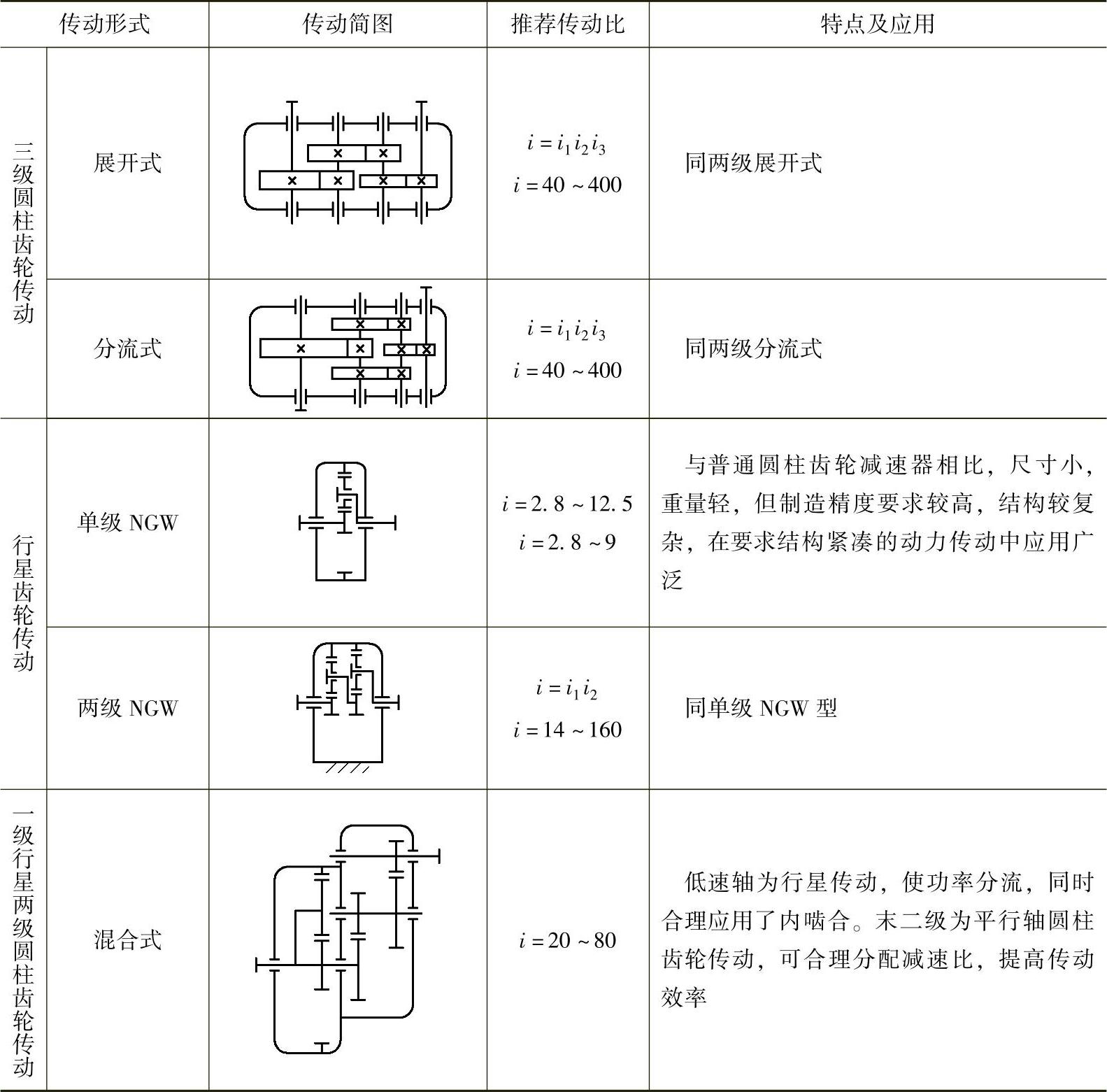

(续)


(2)增速箱的典型结构

各种齿轮箱图例如图14-43~图14-48所示。图14-43为两级平行轴圆柱齿轮传动齿轮箱的展开图。输入轴大齿轮和中间轴大齿轮都是以平键和过盈配合与轴连接;两个从动齿轮都是采用了轴齿轮的结构。

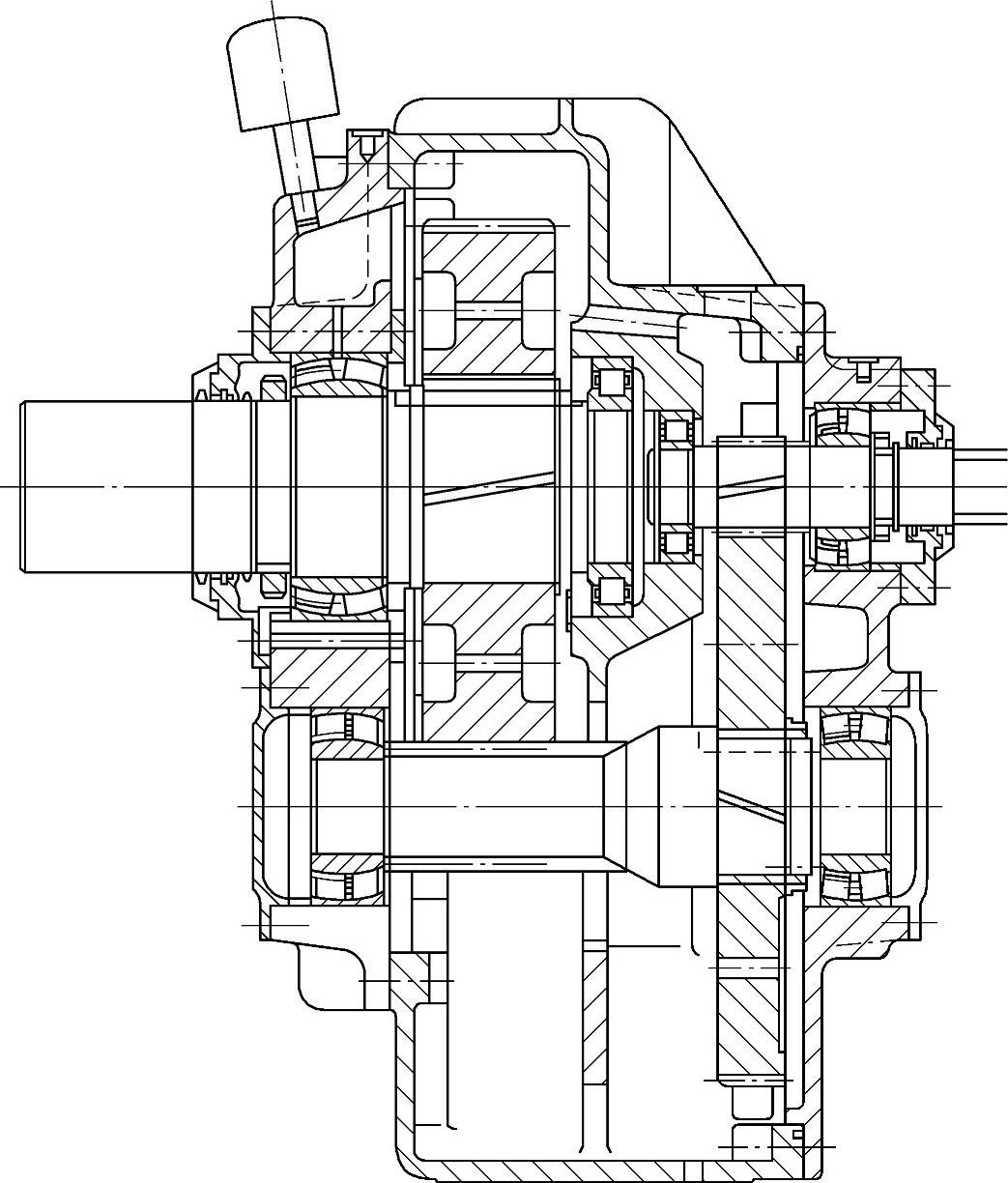

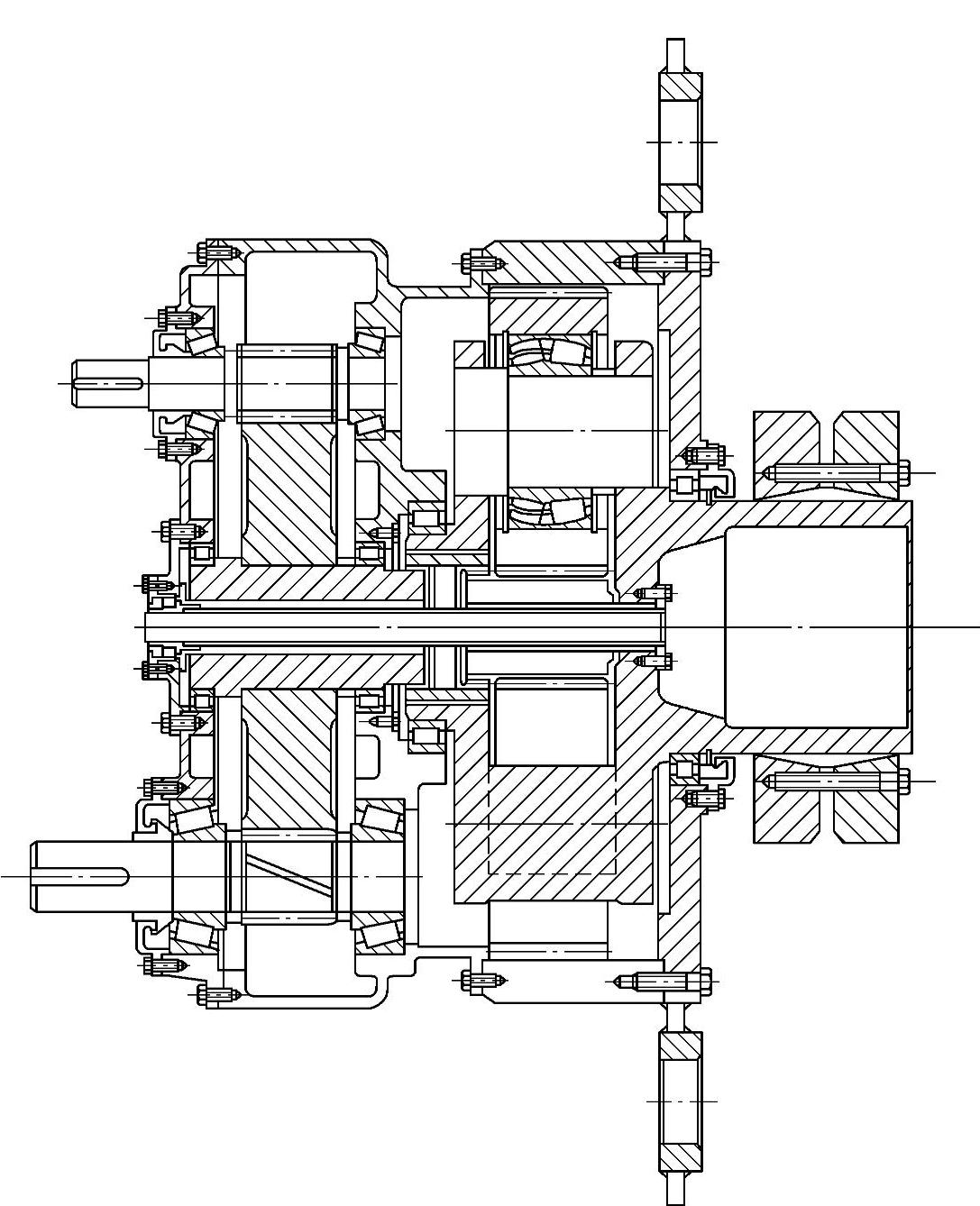

图14-44为一级行星和一级圆柱齿轮传动齿轮箱的展开图。机组传动轴与齿轮箱行星架轴之间利用胀紧套连接,装拆方便,能保证良好的对中性,且减少了应力集中。行星传动机构利用太阳轮有浮动实现均载。

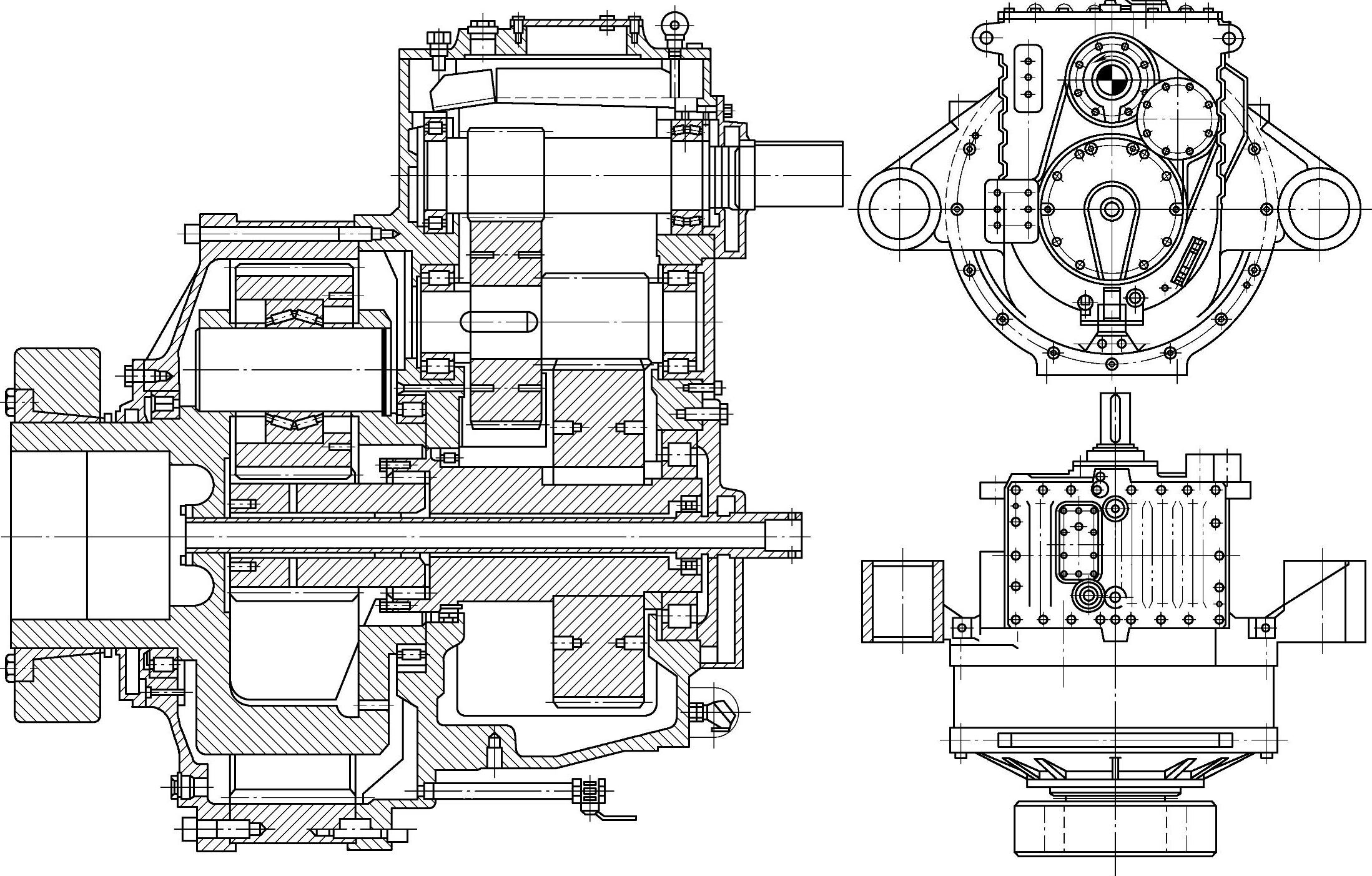

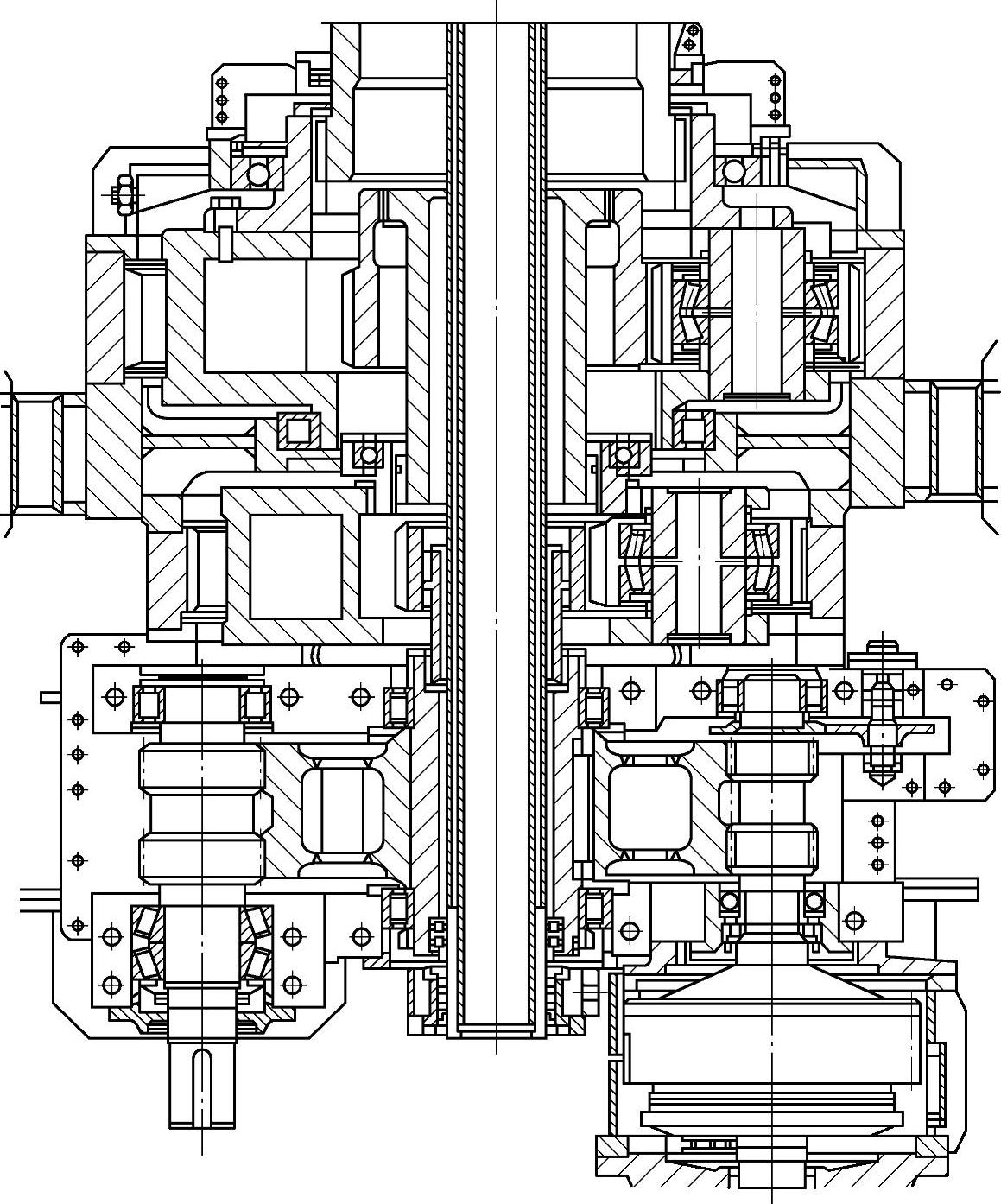

图14-45为两级行星和一级圆柱齿轮分流传动齿轮箱的展开图。风力发电机组的大轴通过齿式联轴器将动力传到第一级行星齿轮,再由太阳轮传至第二级行星轮,最后由末级平行轴齿轮将动力分流输出。有两个取力装置,其中一个通过高弹性联轴器带动发电机,另一个则作为其他用途的驱动装置。两个行星齿轮传动装置的太阳轮均通过齿式联轴器将动力传至下一级。


图14-43 两级平行轴圆柱齿轮传动齿轮箱

图14-46和图14-47都是一级行星和两级平行轴圆柱齿轮传动装置,前者采用飞溅润滑方式,后者采用强制润滑方式并与机组的大轴做成一体。

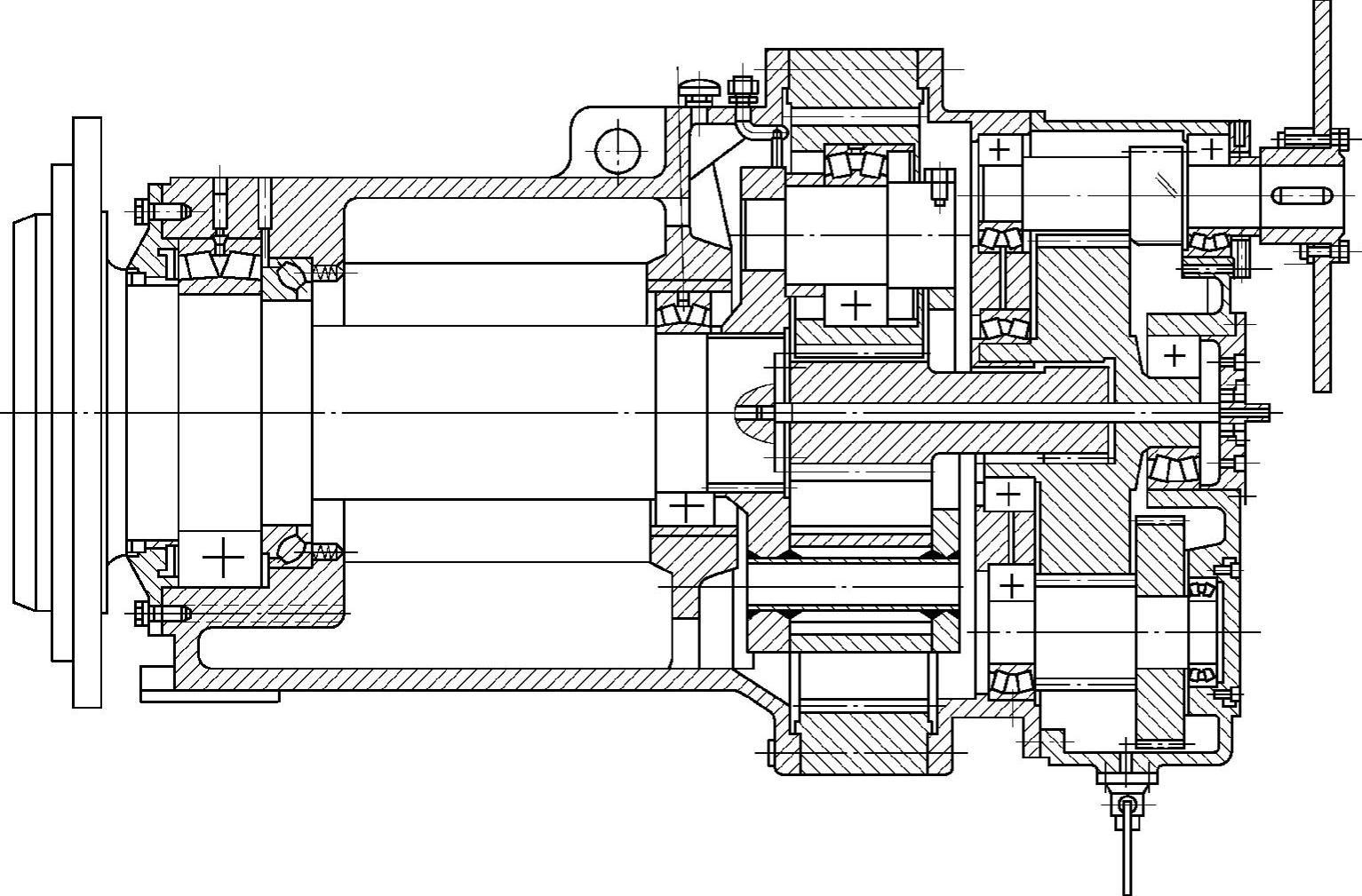

图14-47是一种结构较为新颖的带大轴的一级行星和两级平行轴圆柱齿轮传动齿轮箱,其行星架固定,内齿圈主动,两排行星齿轮变为定轴传动。从结构上看各个组件可独立拆卸,便于在机舱内进行检修。

图14-48为两级行星和一级平行轴圆柱齿轮传动齿轮箱。

(3)国产大型风力发电机组增速箱简介

国内有不少风力发电齿轮箱专业生产厂,其中最为著名的是重庆齿轮箱责任有限公司、杭州前进齿轮箱集团有限公司和南京高精齿轮股份有限公司三家,其产品参数见表14-27~表14-29,各产品外形结构如图14-46~图14-49所示。它们都是国家机械工业大型骨干企业,拥有先进的加工设备和设计制造技术,可以为风力发电行业批量提供各种型号的齿轮箱产品。近年来,这几家公司在吸收国际先进技术的基础上,相继开发了不少新产品,其中多数是按照主机厂的特定要求研制,例如为新疆金风公司配套的600kW风力发电机组齿轮箱,综合了国外产品的特点,优化了设计参数,加强了关键结构,运转平稳,质量可靠。


图14-44 一级行星和一级圆柱齿轮传动齿轮箱

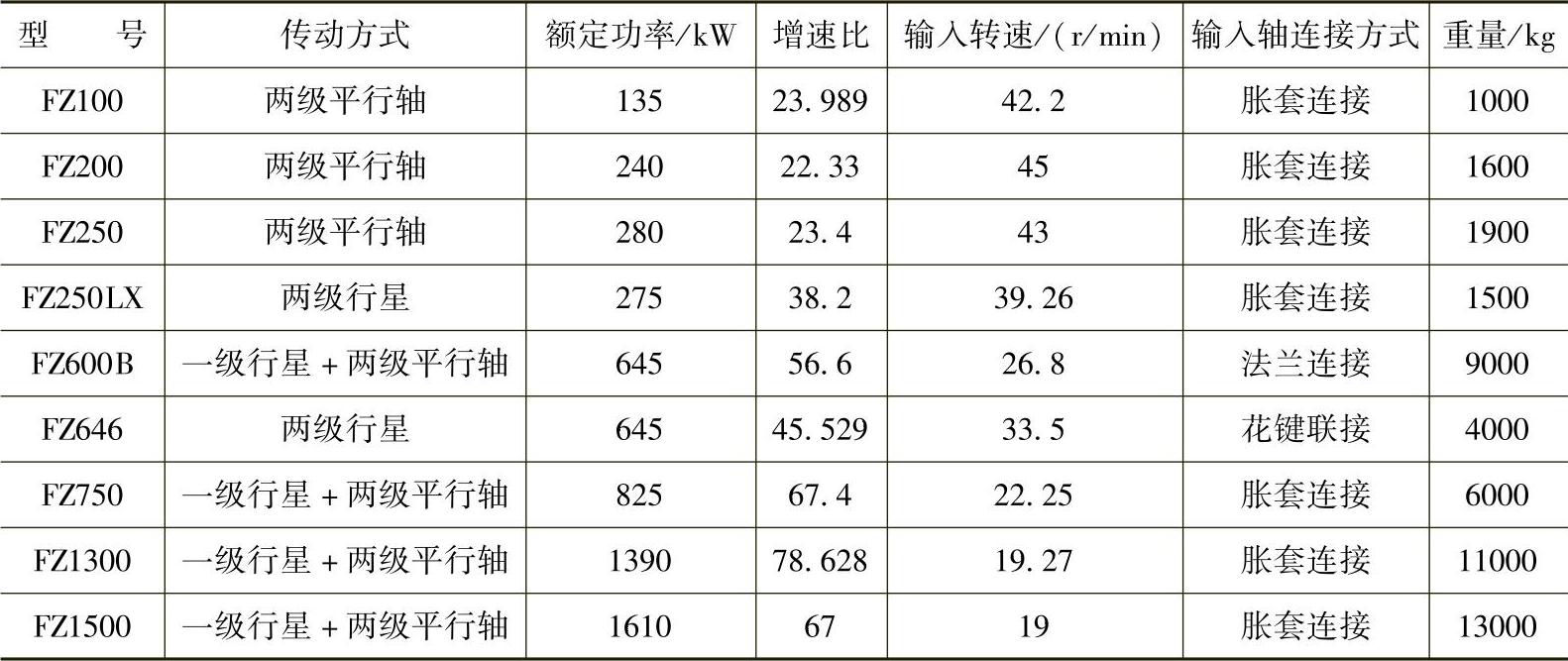

表14-27 重庆齿轮箱责任有限公司风力发电齿轮箱主要产品参数



图14-45 两级行星和一级圆柱齿轮分流传动齿轮箱

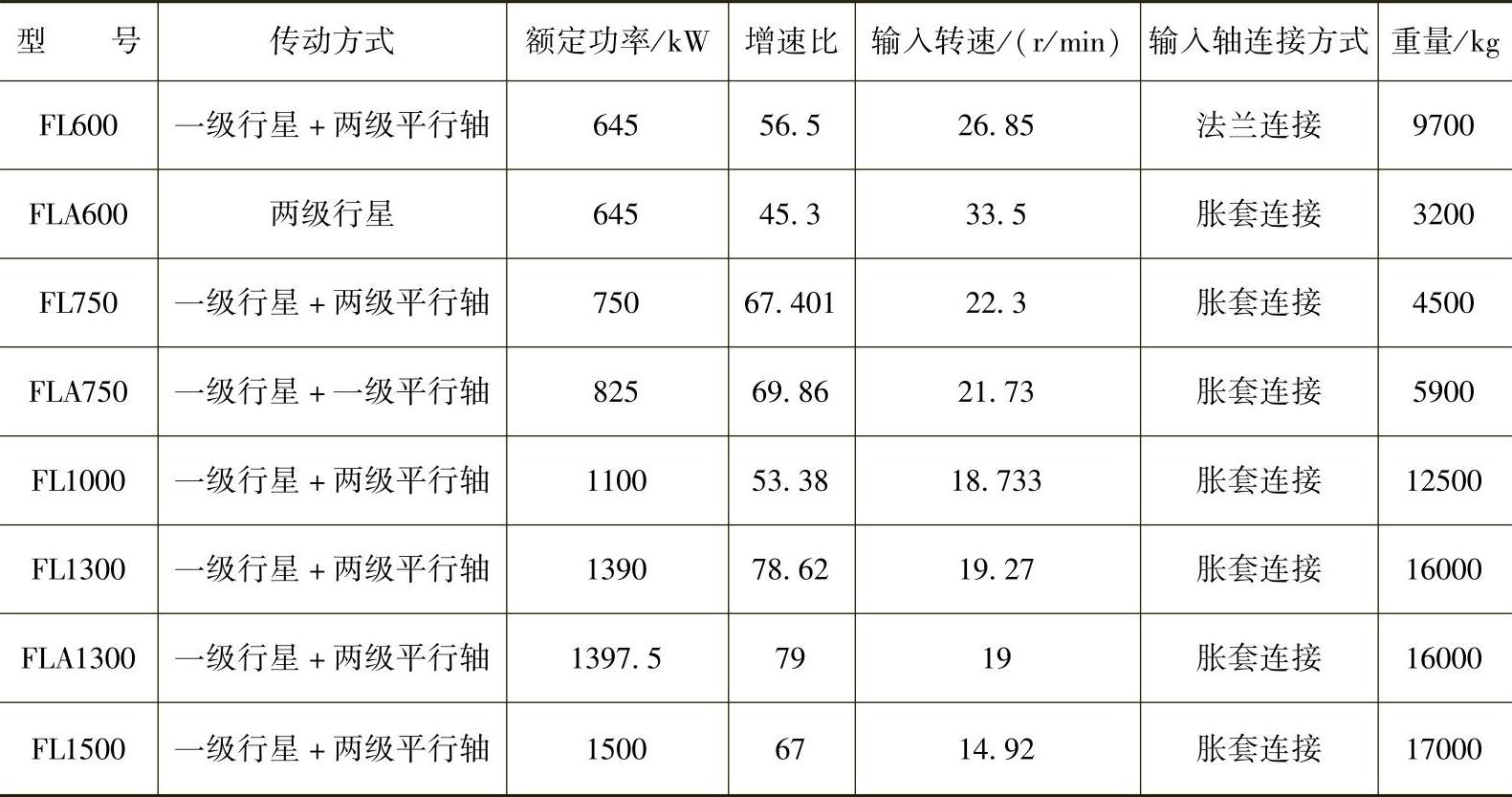

表14-28 杭州前进齿轮箱集团有限公司风力发电齿轮箱主要产品参数



图14-46 一级行星和两级平行轴圆柱齿轮传动齿轮箱


图14-47 带大轴的一级行星和两级平行轴圆柱齿轮传动齿轮箱

表14-29 南京高精齿轮股份有限公司风力发电齿轮箱主要产品参数



图14-48 两级行星和一级平行轴圆柱齿轮传动齿轮箱

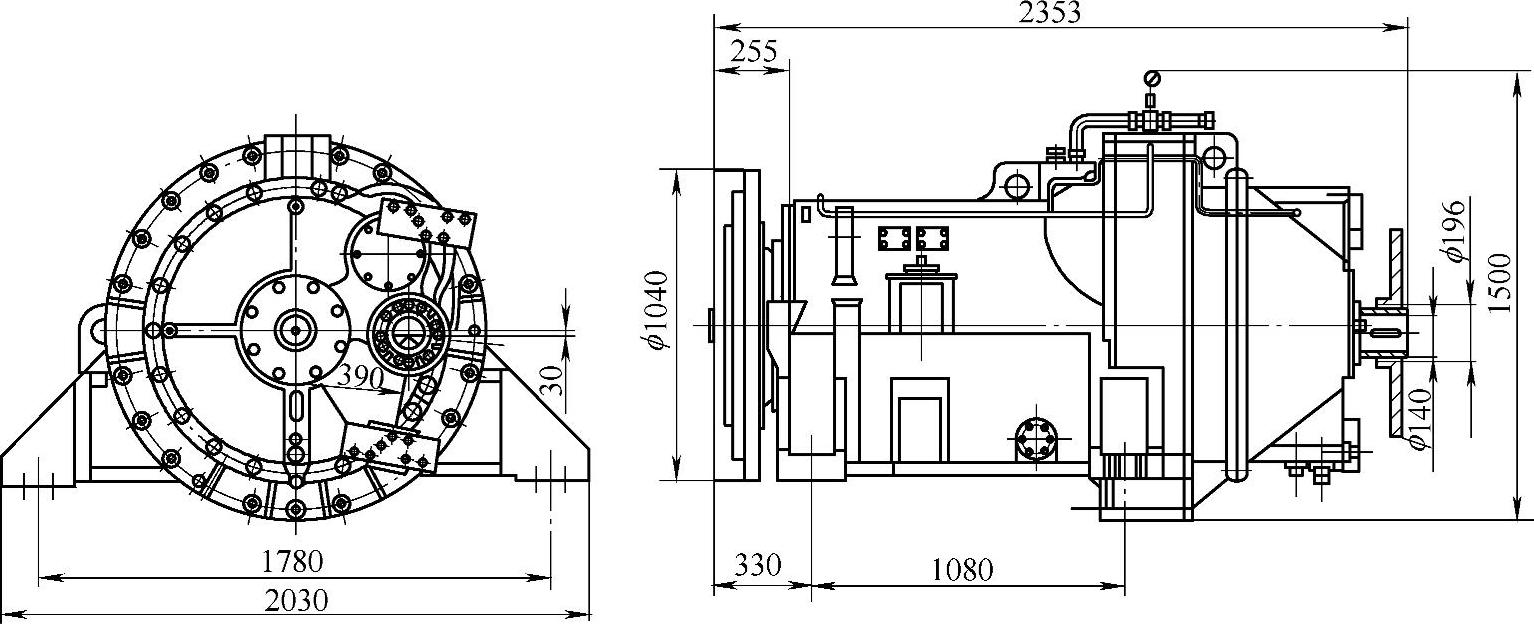

图14-49 FL600外形结构
