渐开线圆柱齿轮传动链精度计算方法优化

(1)计算方法中使用的符号和代号的含义、单位(见表13-73)

(2)空程计算

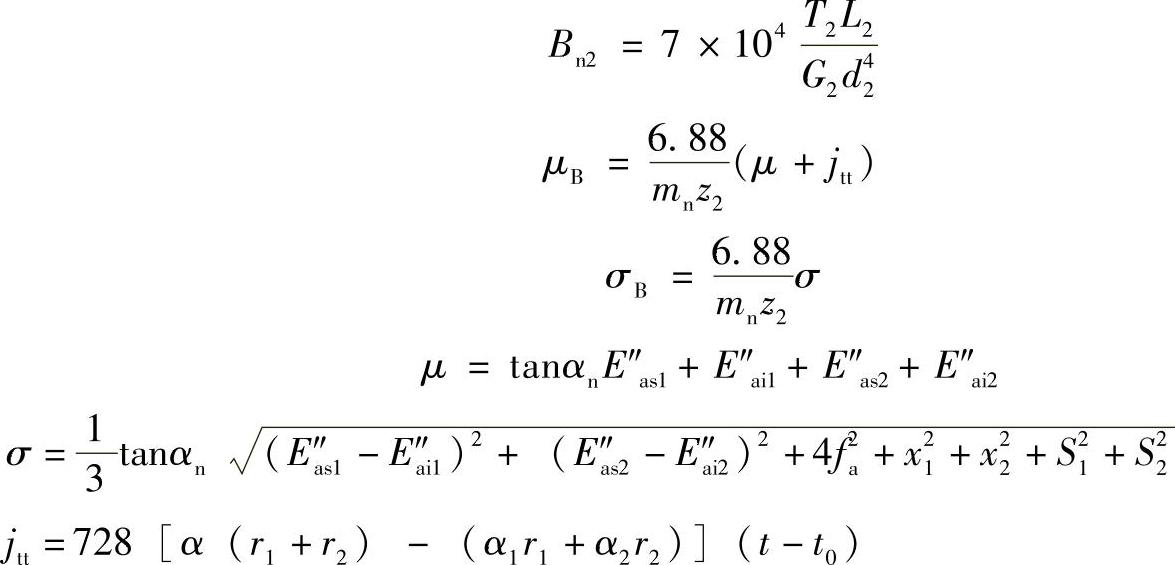

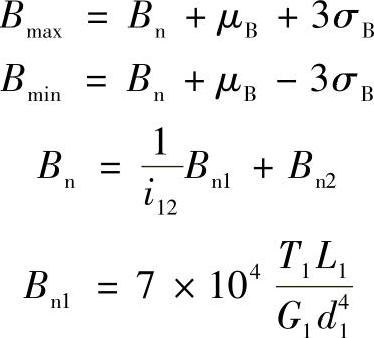

1)齿轮副的空程计算 折算到齿轮副图13-9从动轴上的最大、最小空程为

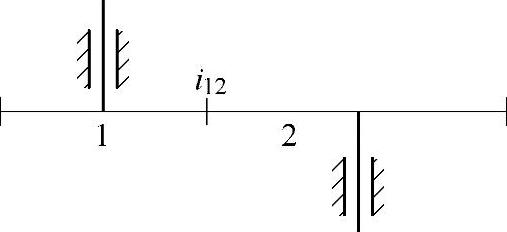

图13-9 齿轮副

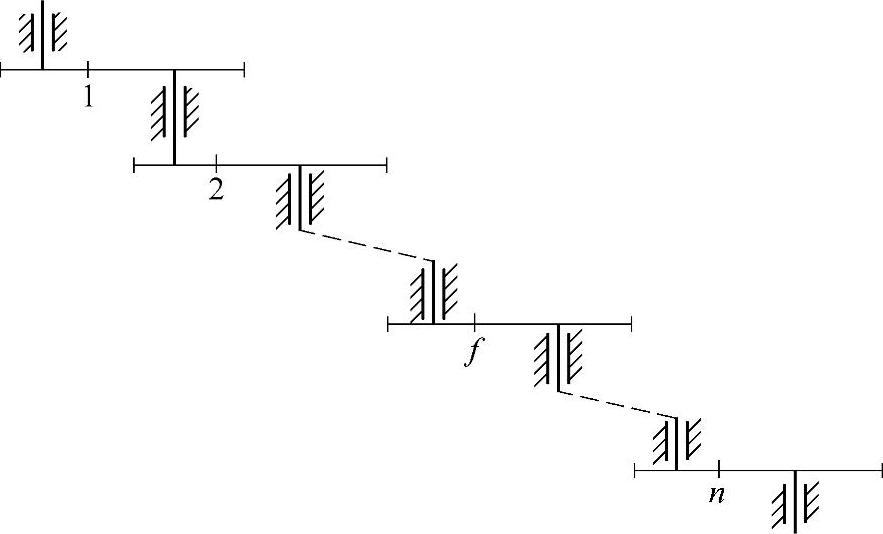

图13-10 传动链

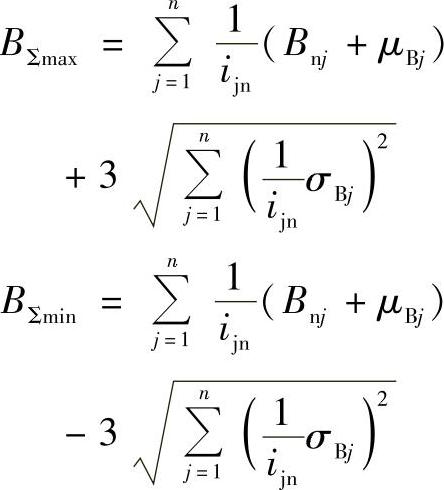

2)传动链的空程计算 将各级空程折算到输出轴上,则传动链图13-10的最大、最小空程为

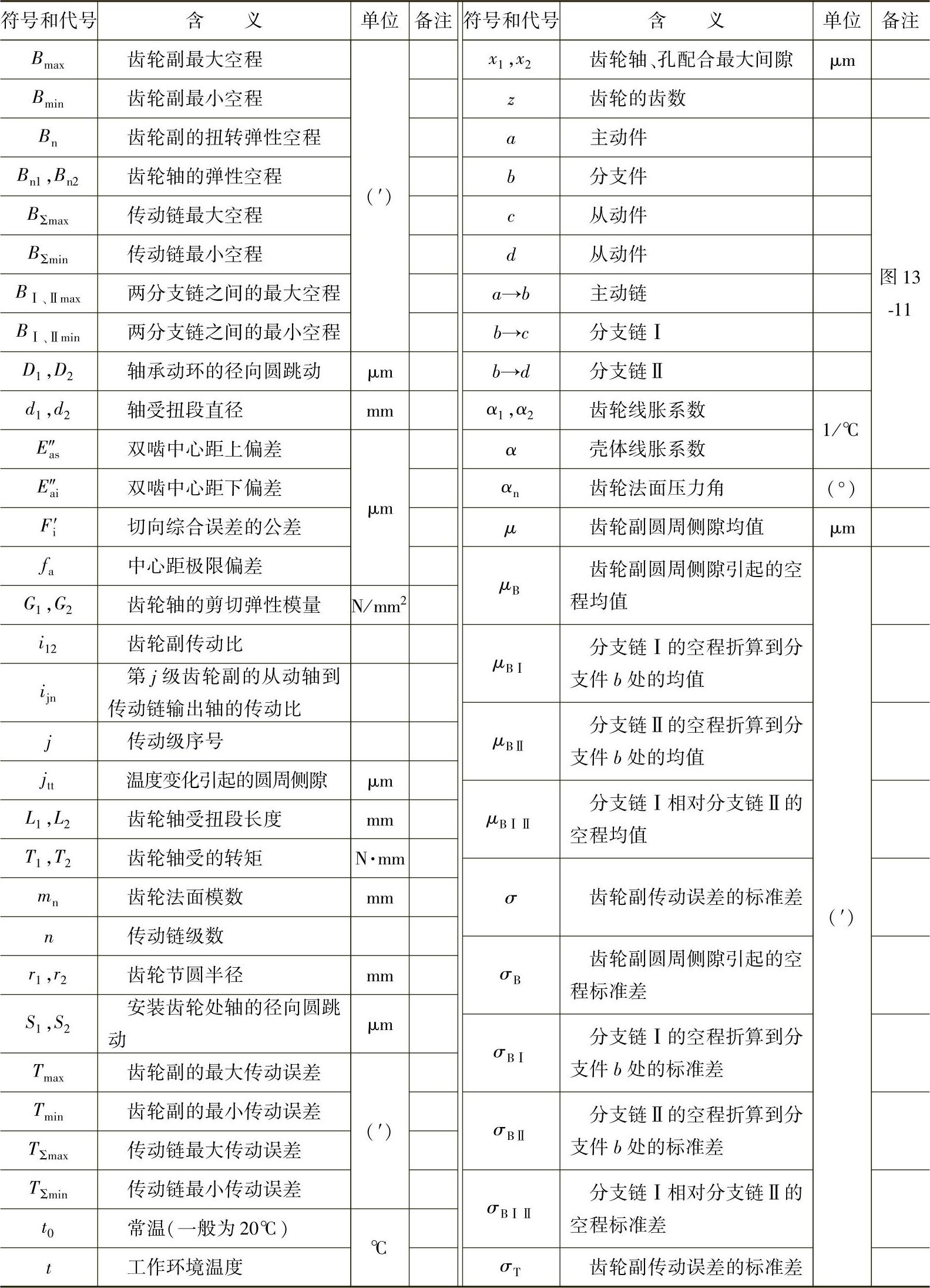

表13 - 73 符号和代号及其含义和单位(SJ/T 2557—1984)


注:脚注1、2为齿轮副的主动、从动轴或主动、从动轮。

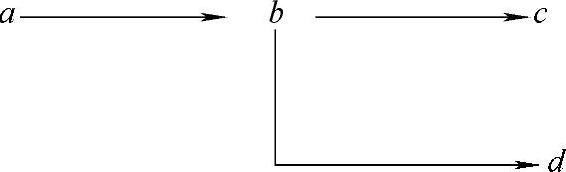

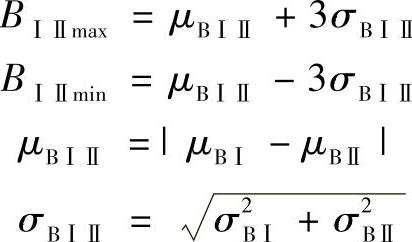

3)分支传动链的空程计算 分支传动链原理示意图如图13-11中两分支链之间的最大、最小空程为



图13-11 分支传动链原理示意图

(4)传动误差计算

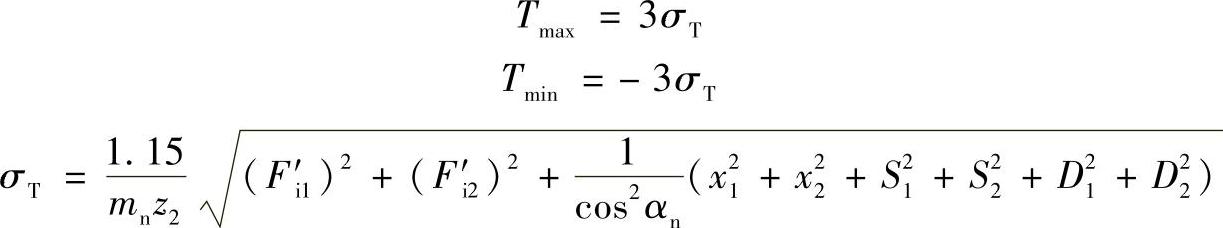

1)齿轮副的传动误差计算 折算到齿轮副图13-9从动轴上的最大、最小传动误差为


2)传动链的传动误差计算 将各级传动误差折算到输出轴上,则传动链图13-10的最大、最小传动误差为


(5)计算示例

例13 - 3 在图13-12中,当转动轴Ⅲ时,计算分支传动链轴Ⅰ到轴Ⅱ的最大空程。

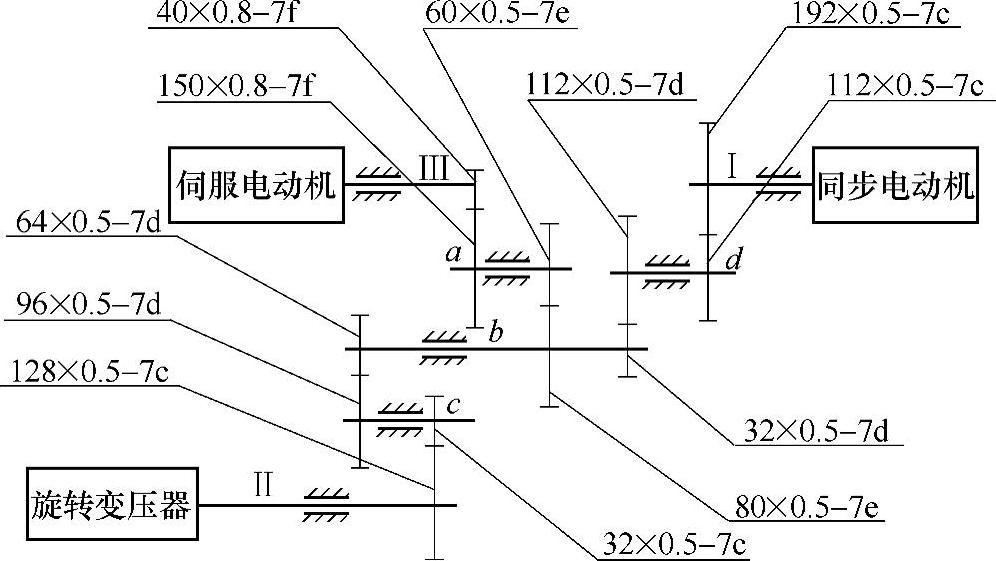

图13-12 传动示意图

已知条件:轴承均采用E18、E26、E200型号,齿轮孔径公差为H7,轴径公差为h6,轴的径向圆跳动为7级。

解:分支传动链的空程计算应按增速传动链的方法进行。将齿轮、轴、轴承、中心距极限偏差对应的精度等级公差、偏差查出,并记录在表13-74内。

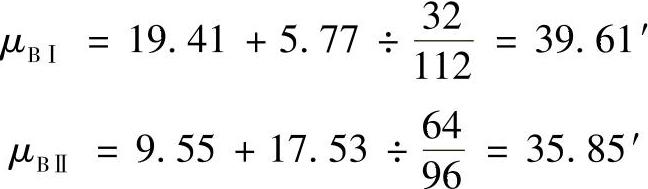

根据表13-74和前述公式可求得表13-75及表以下计算结果(μBⅠμBⅡμBⅠⅡσBⅠⅡBⅠⅡmax)。

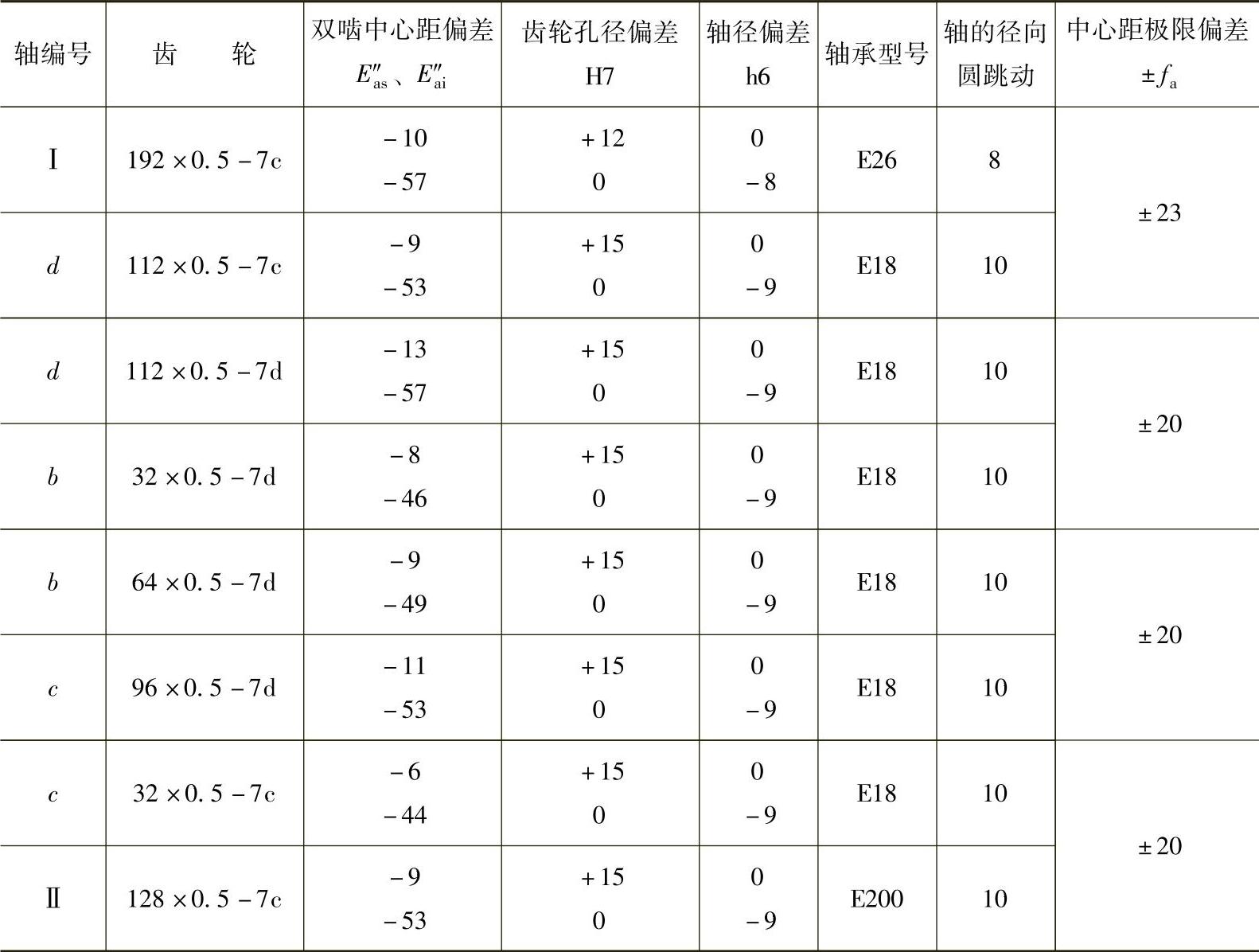

表13 - 74 齿轮、轴、轴承、中心距极限偏差对应的精度等级公差、偏差 (单位:μm)

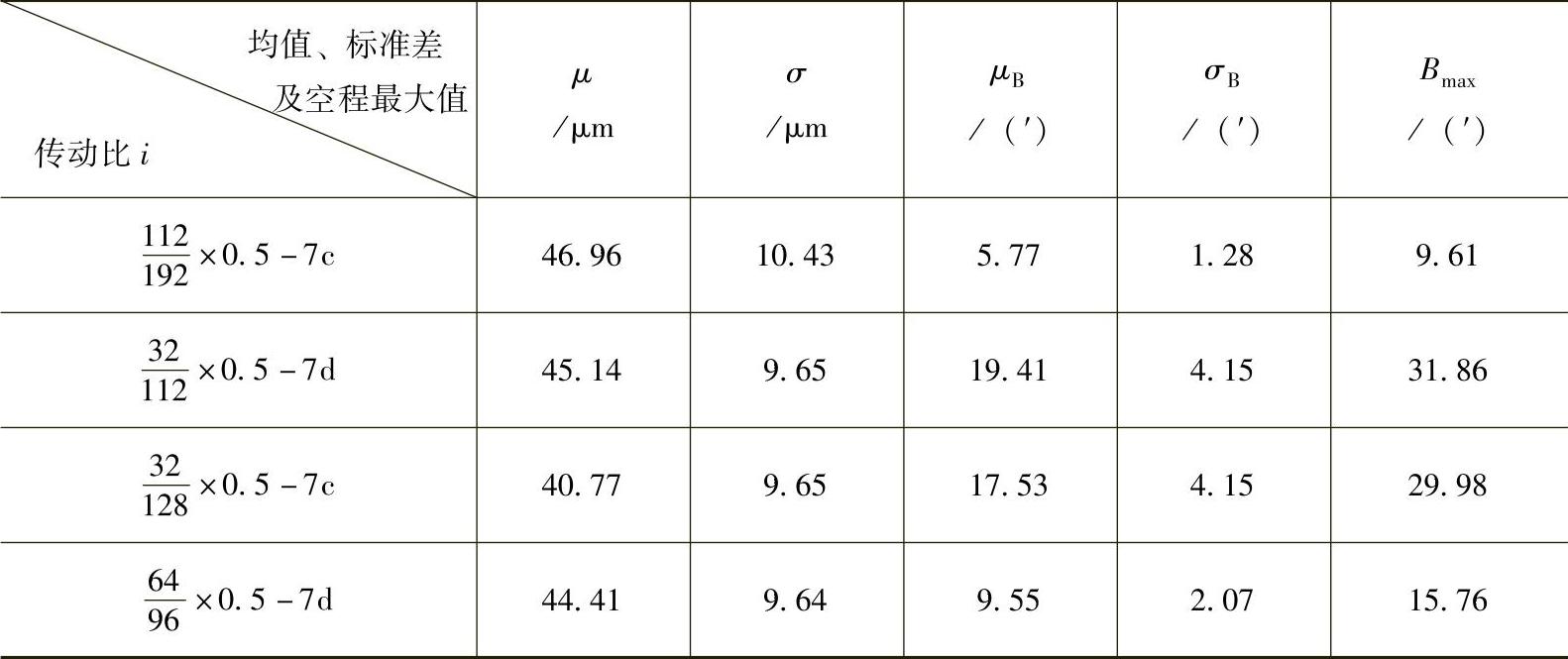

表13 - 75 μσμBσBBmax的计算结果




例13 - 4 计算图13-12中,从轴Ⅲ到轴Ⅱ的传动链传动误差值。

已知条件:轴承均采用E26、E18、E200型号,齿轮孔径公差为H7,轴径公差为h6,轴的径向圆跳动为7级。

解:将齿轮、轴承、轴、中心距极限偏差对应的公差等级公差、偏差数值查出,并列在表13-76内。

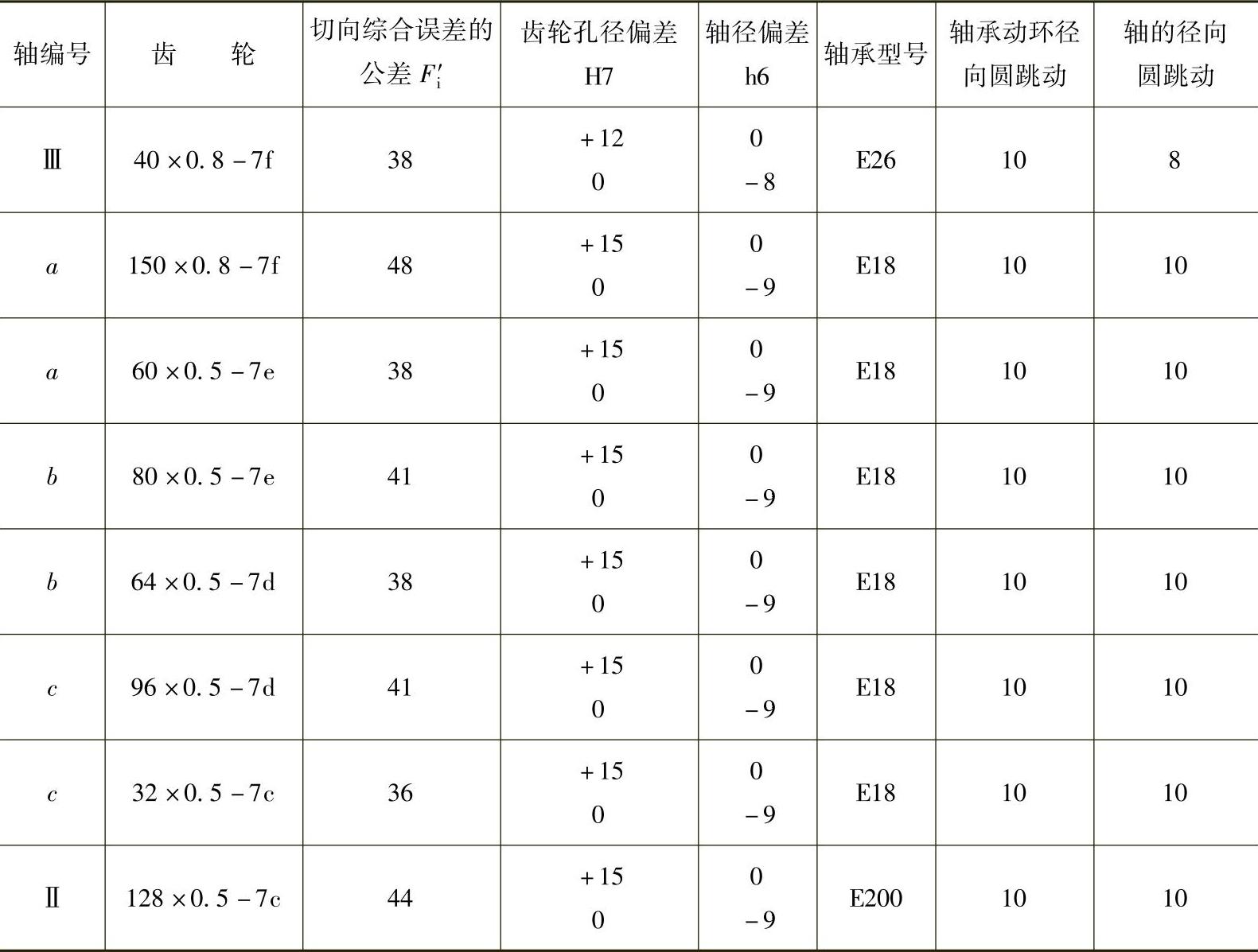

表13 - 76 齿轮、轴、轴承、中心距极限偏差对应的公差等级公差、偏差 (单位:μm)

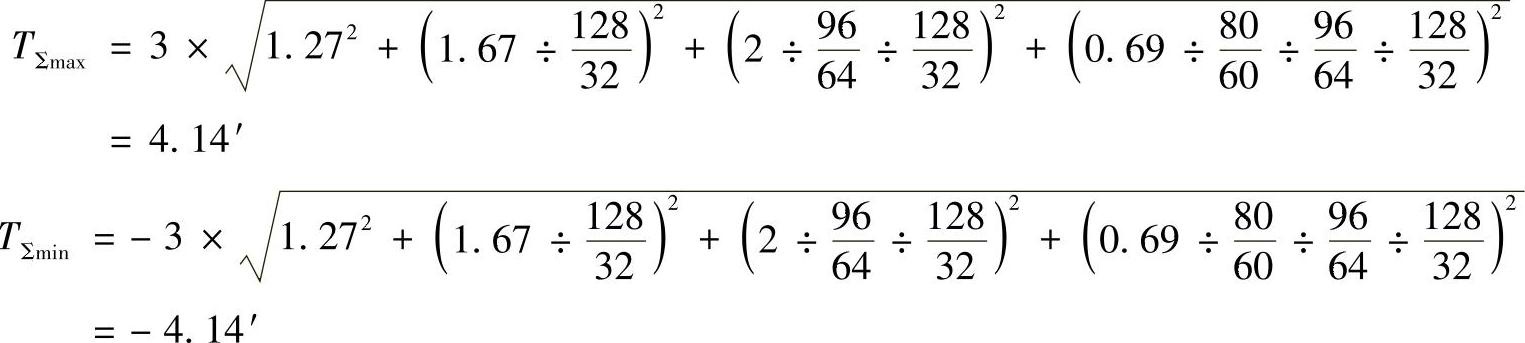

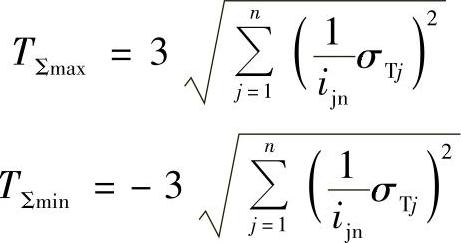

根据表13-76中数据和前述公式求出σTTmaxTmin、(见表13-77)和TΣmaxTΣmin

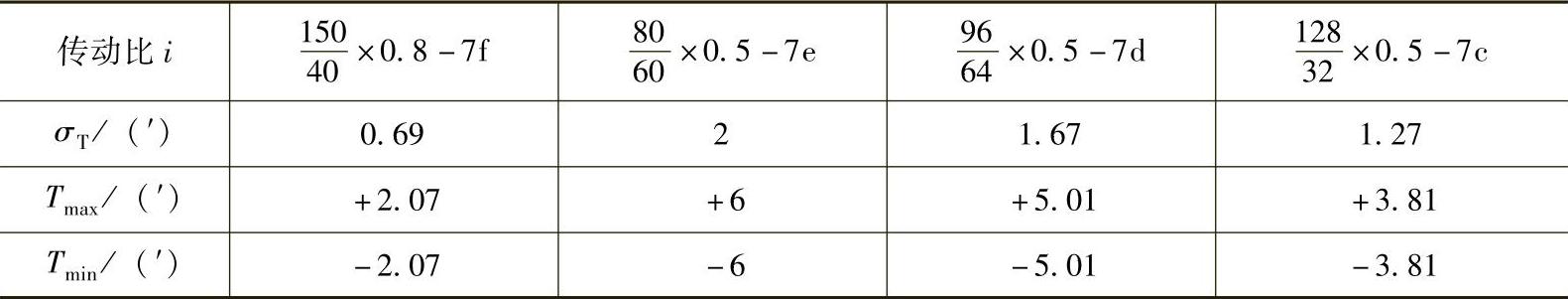

表13 - 77 σTTmaxTmin计算数据
