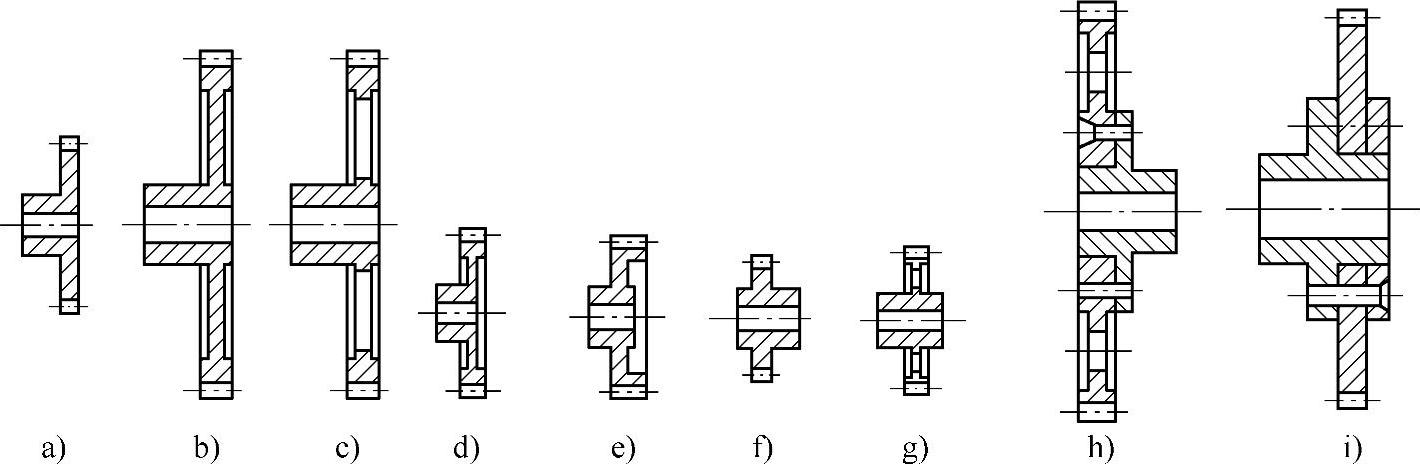

图13-5列出了常见小模数圆柱齿轮的结构形式。图13-5a适用于直径小于50mm、宽度小于4mm的齿轮。直径大于50mm、齿宽大于4mm的齿轮采用图13-5b、c形状的结构。轮幅端面的凹槽和减轻孔均用于减轻零件重量和转动惯量。图13-5d、e结构中的空刀尺寸用于安装其他零件。双面凸出的轮毂，图13-5f、g从工艺考虑是相当不方便的，仅在特殊场合采用。外圆直径大于80mm、齿宽b≤6mm常用组合结构（图13-5）。
图13-5 圆柱齿轮的结构形式

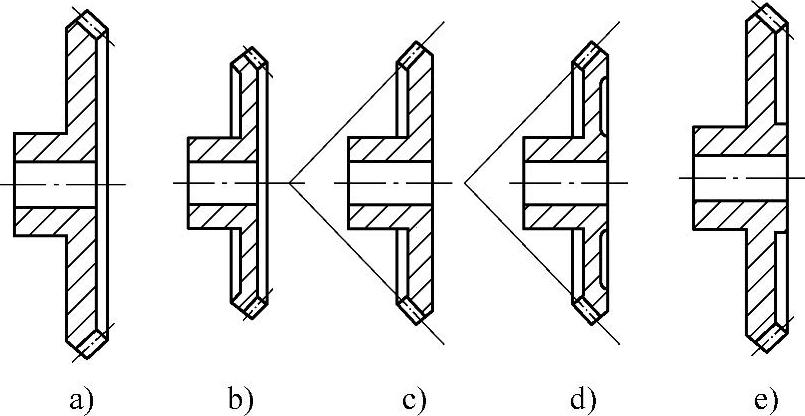

一般用途的小模数圆柱齿轮的结构尺寸可参考表13-62、表13-63选取。常见的小模数锥齿轮的结构形式见图13-6。
对于高速回转的锥齿轮，为了减轻重量，推荐在轮幅的两侧面上都制出凹槽（或孔），见图13-7b、c形状。表13-64列出小模数锥齿轮的结构工艺尺寸计算式。
一般用途小模数锥齿轮的结构尺寸见表13-65和表13-66。典型的蜗杆与蜗轮的结构形式见图13-7。
蜗轮直径
时，应制出空刀凹槽（图13-7d）。蜗杆形状可以带孔的（图13-7b），也可以制成整体（图13-7a）。

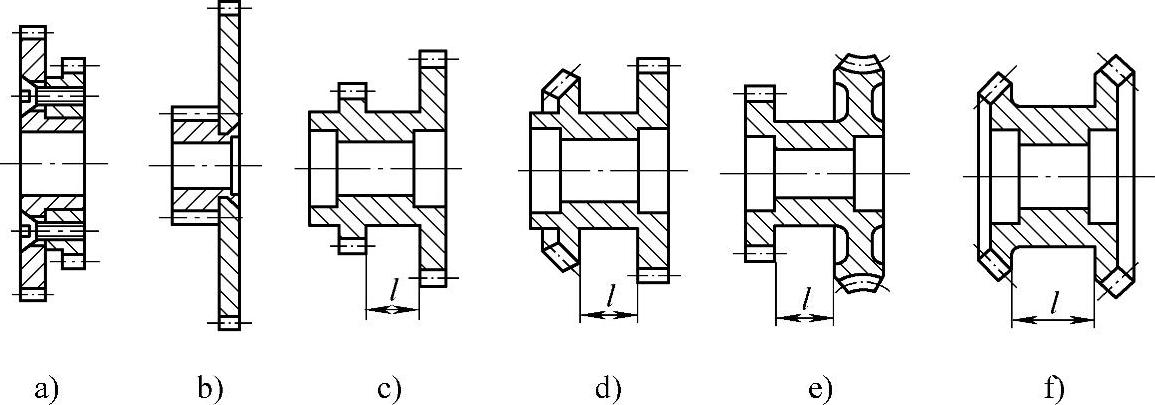

图13-6 小模数锥齿轮的结构形式
蜗杆和蜗轮的结构见表13-67、表13-68。

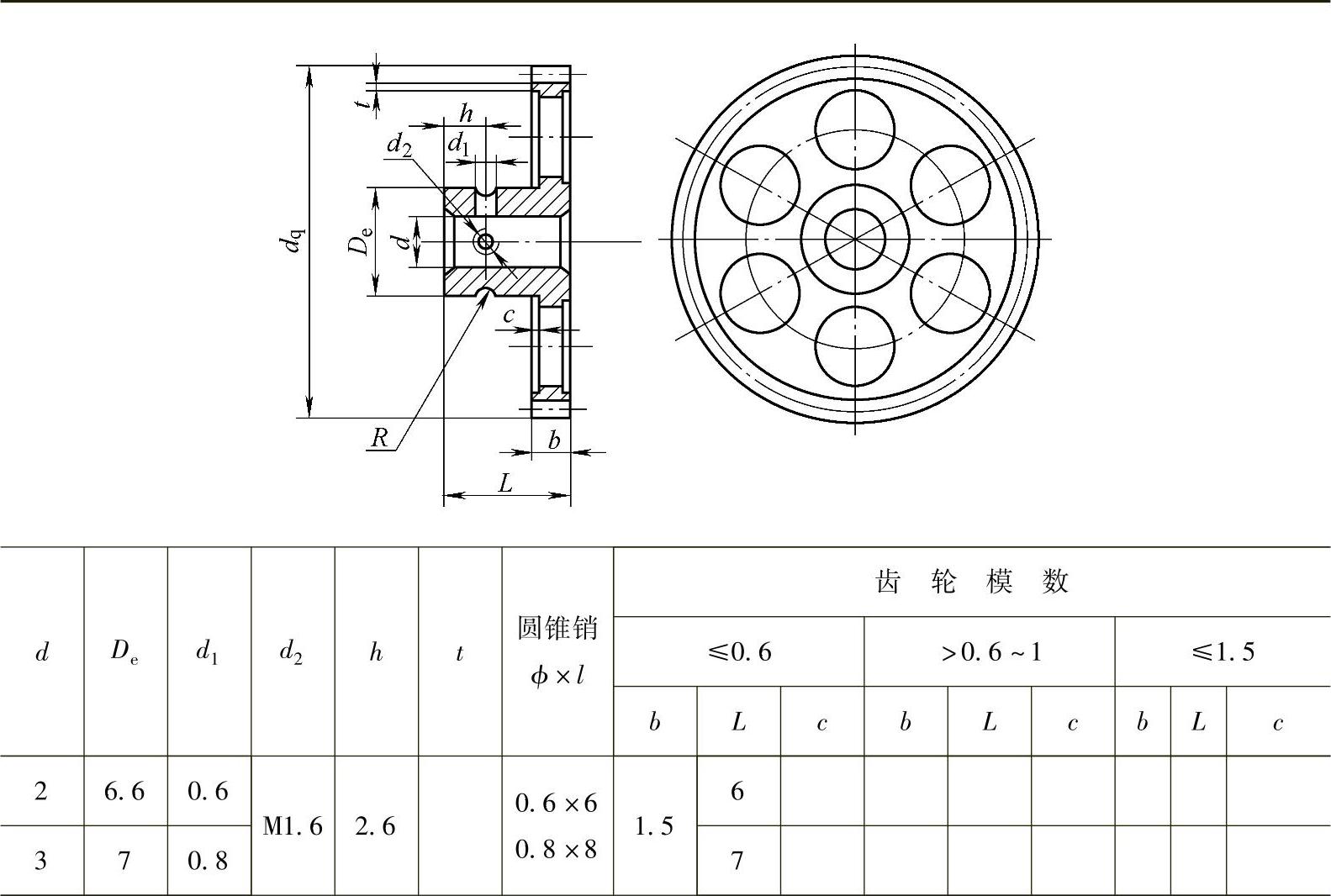

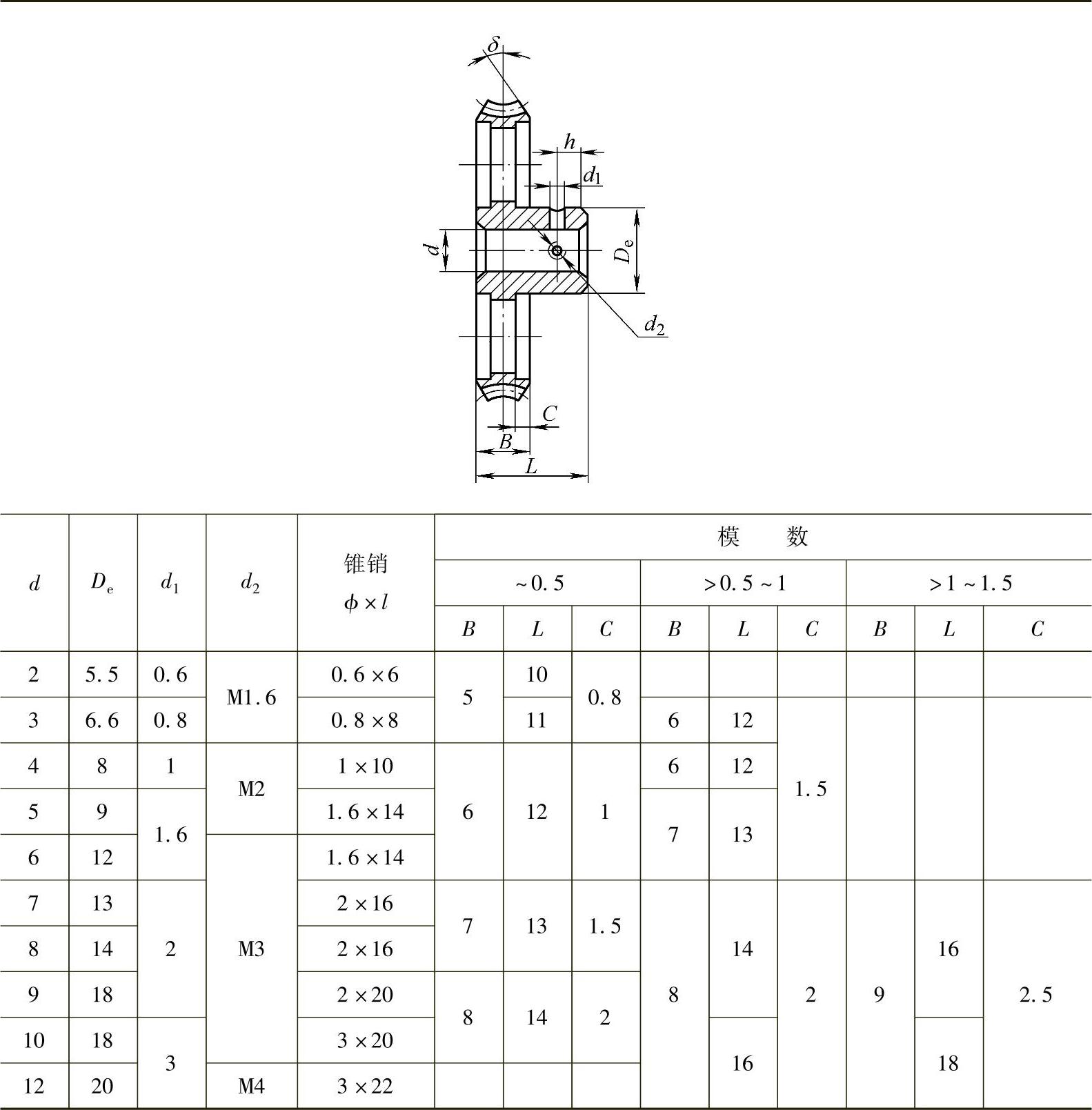

表13 - 62 直齿圆柱齿轮结构尺寸Ⅰ （单位：mm）

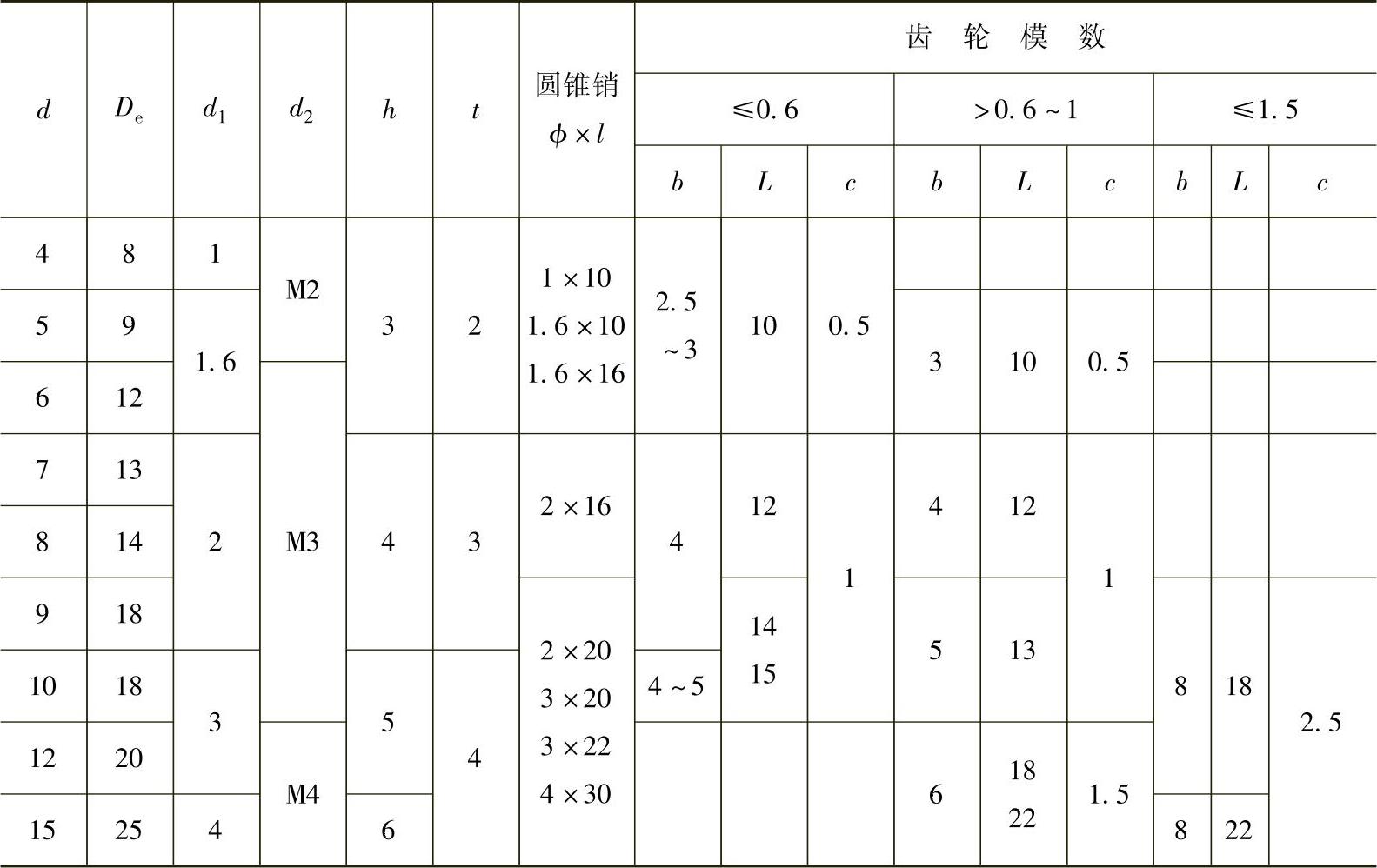

（续）

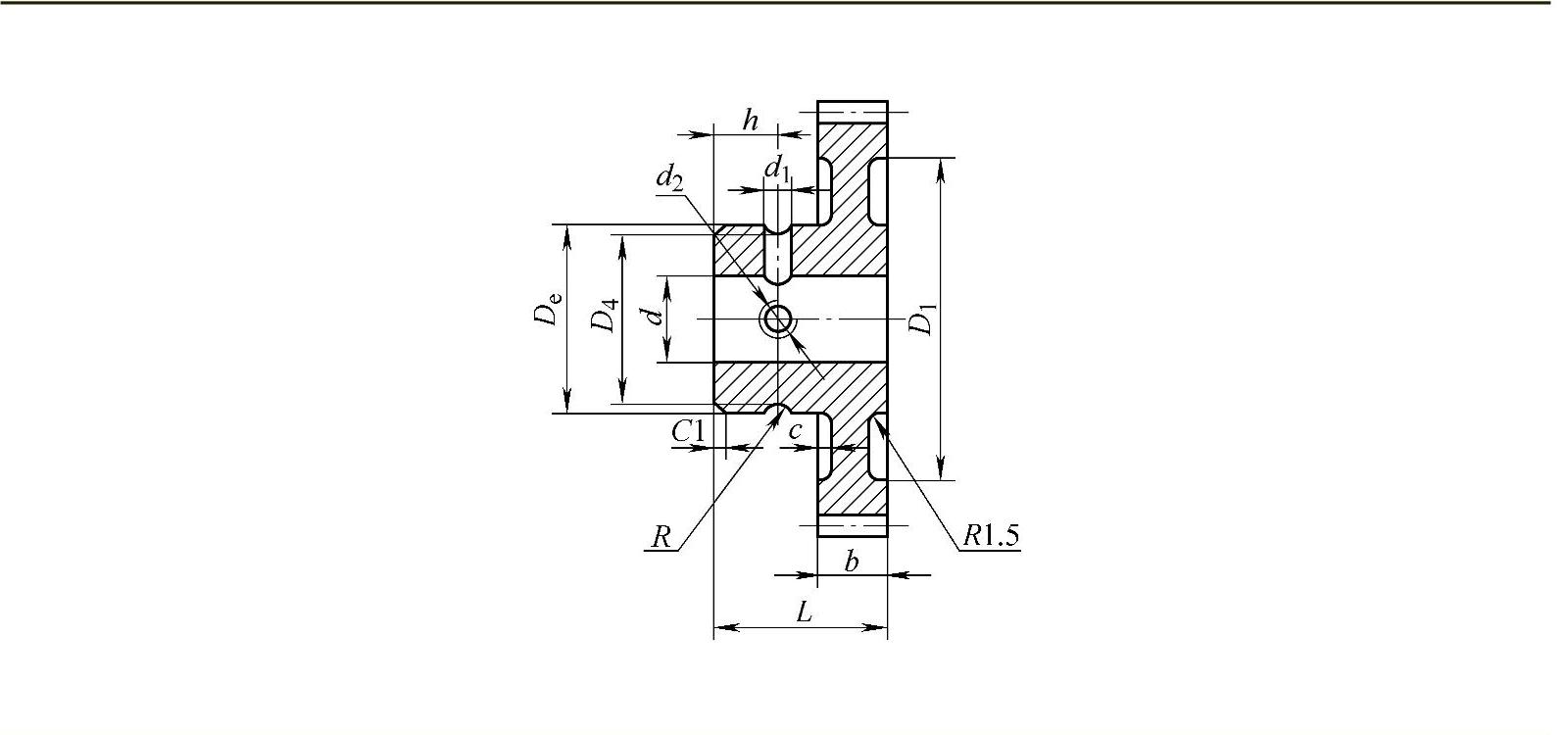

表13 - 63 直齿圆柱齿轮结构尺寸Ⅱ （单位：mm）
（续）

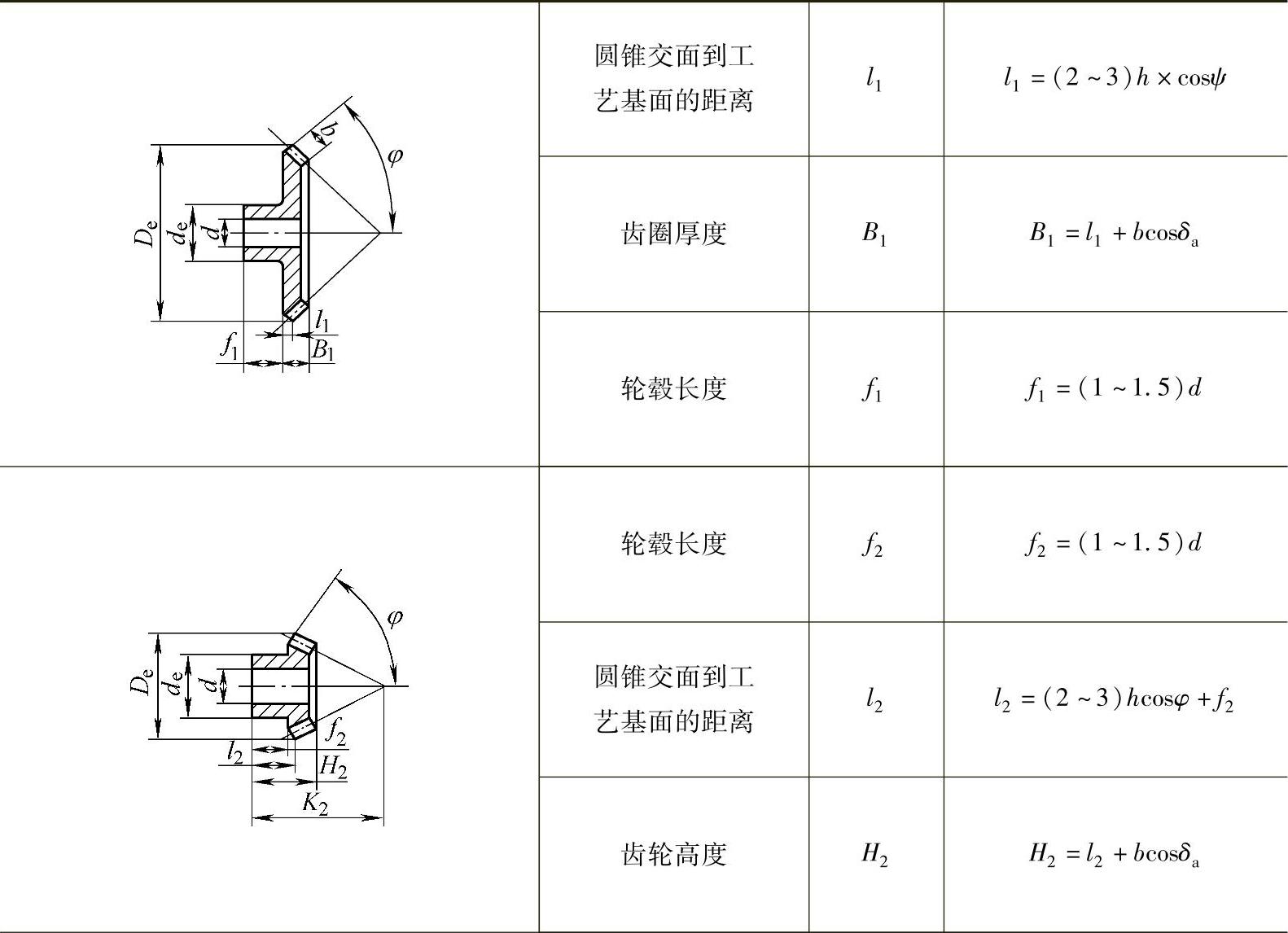

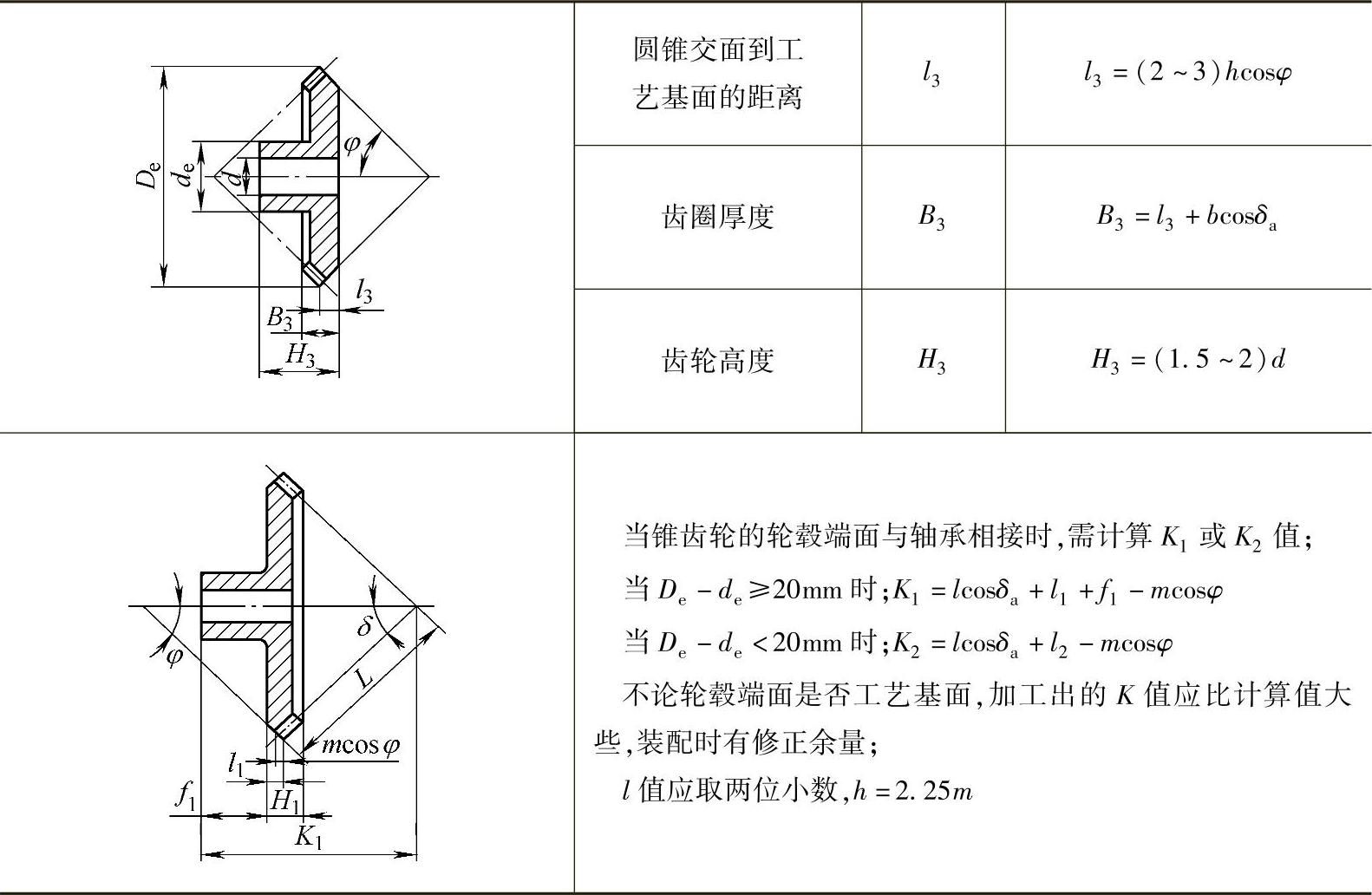

表13 - 64 锥齿轮结构的工艺尺寸计算表
（续）(www.daowen.com)

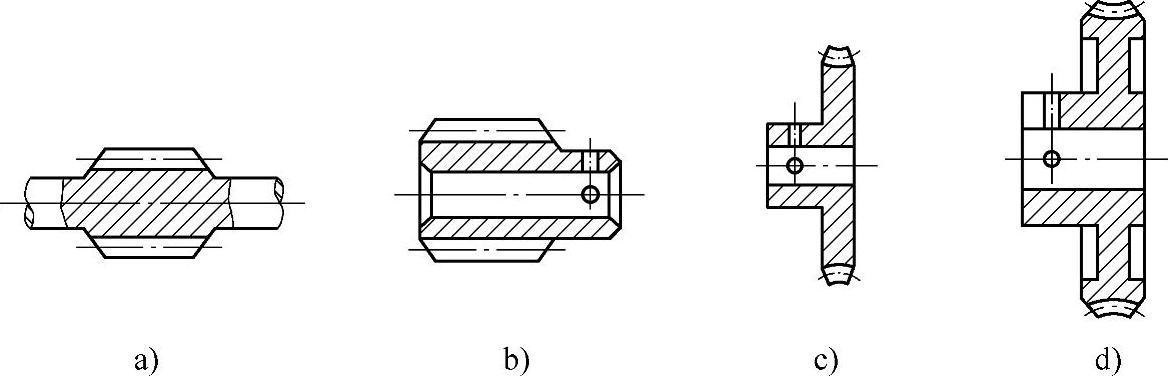

图13-7 小模数蜗杆与蜗轮结构形式

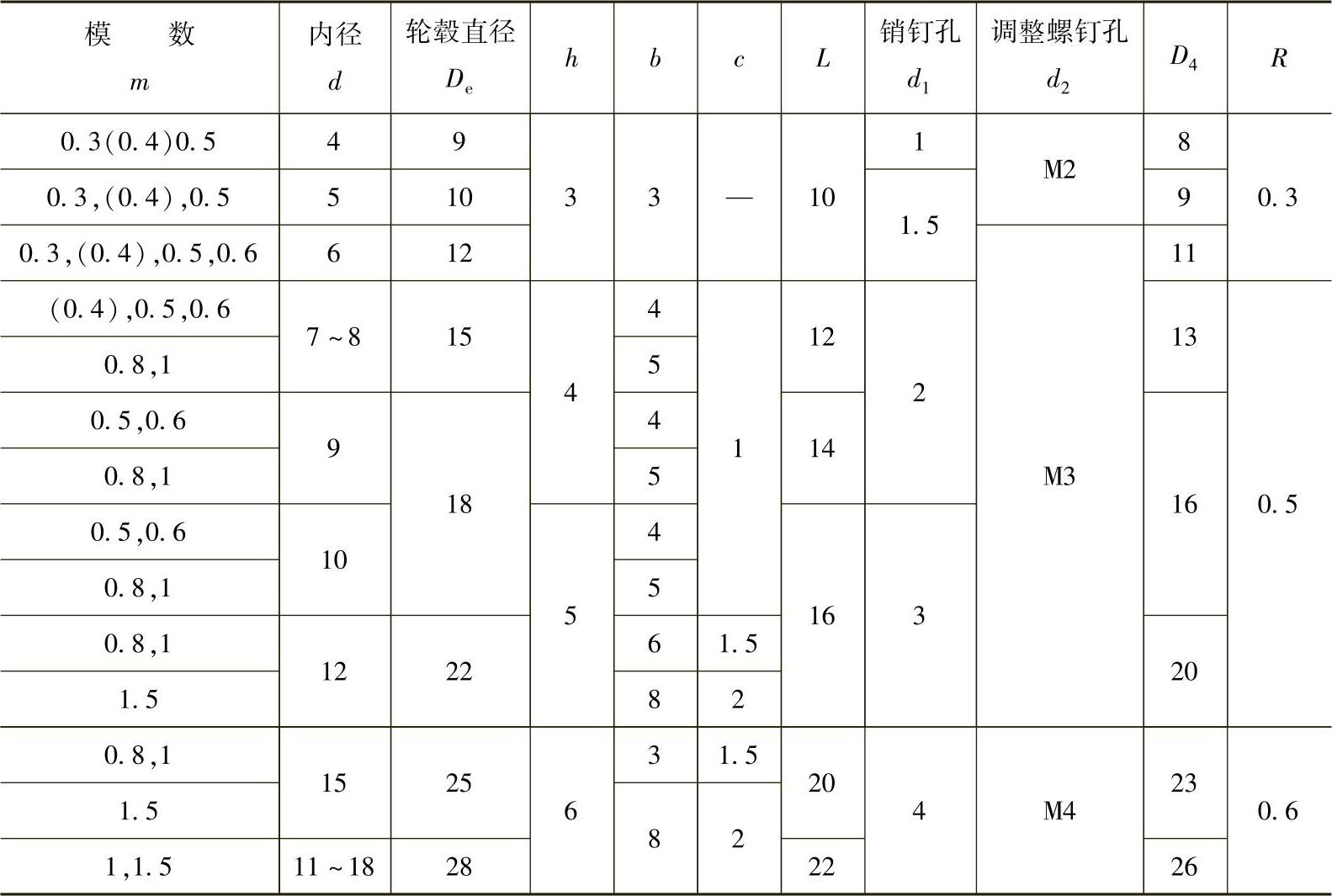

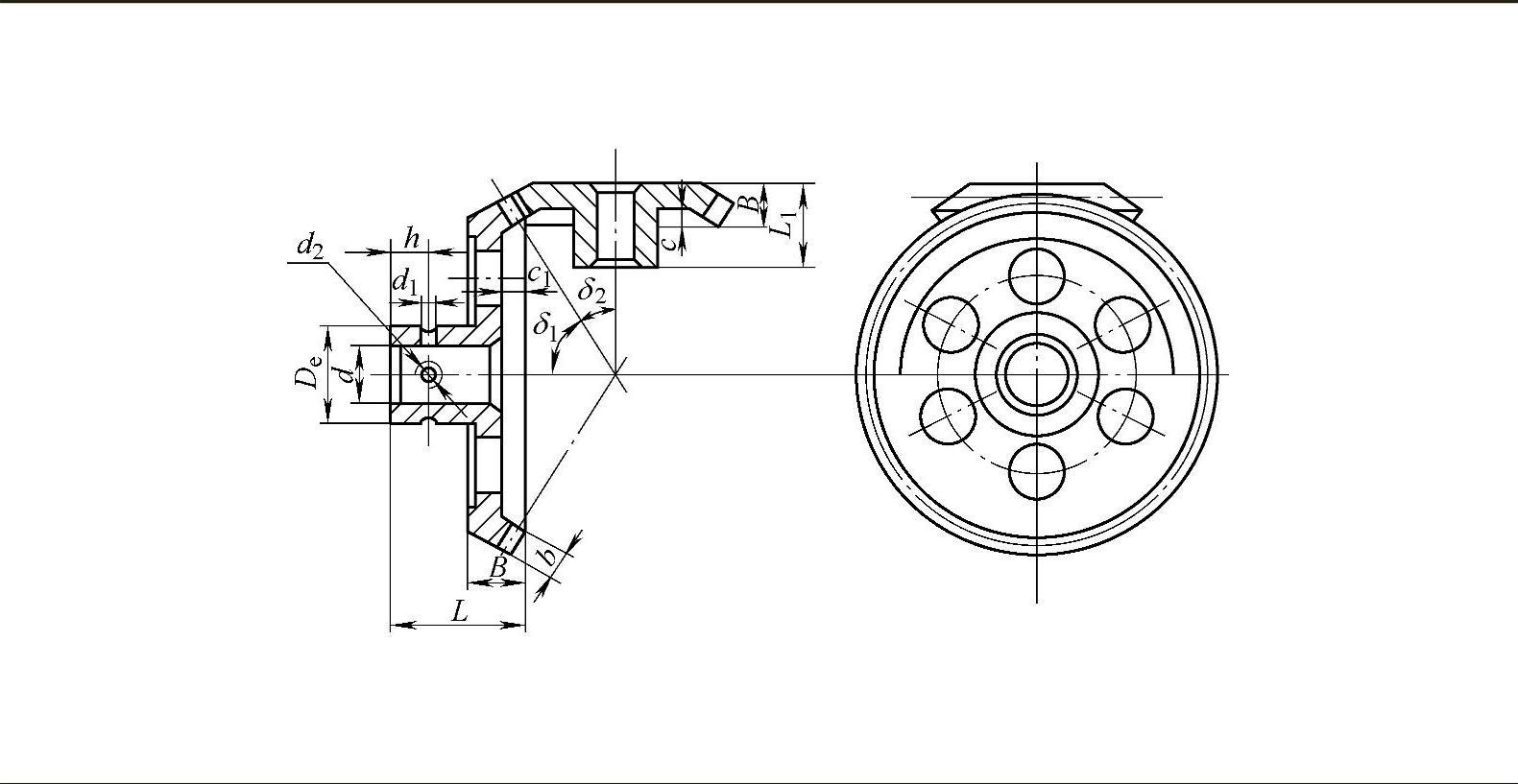

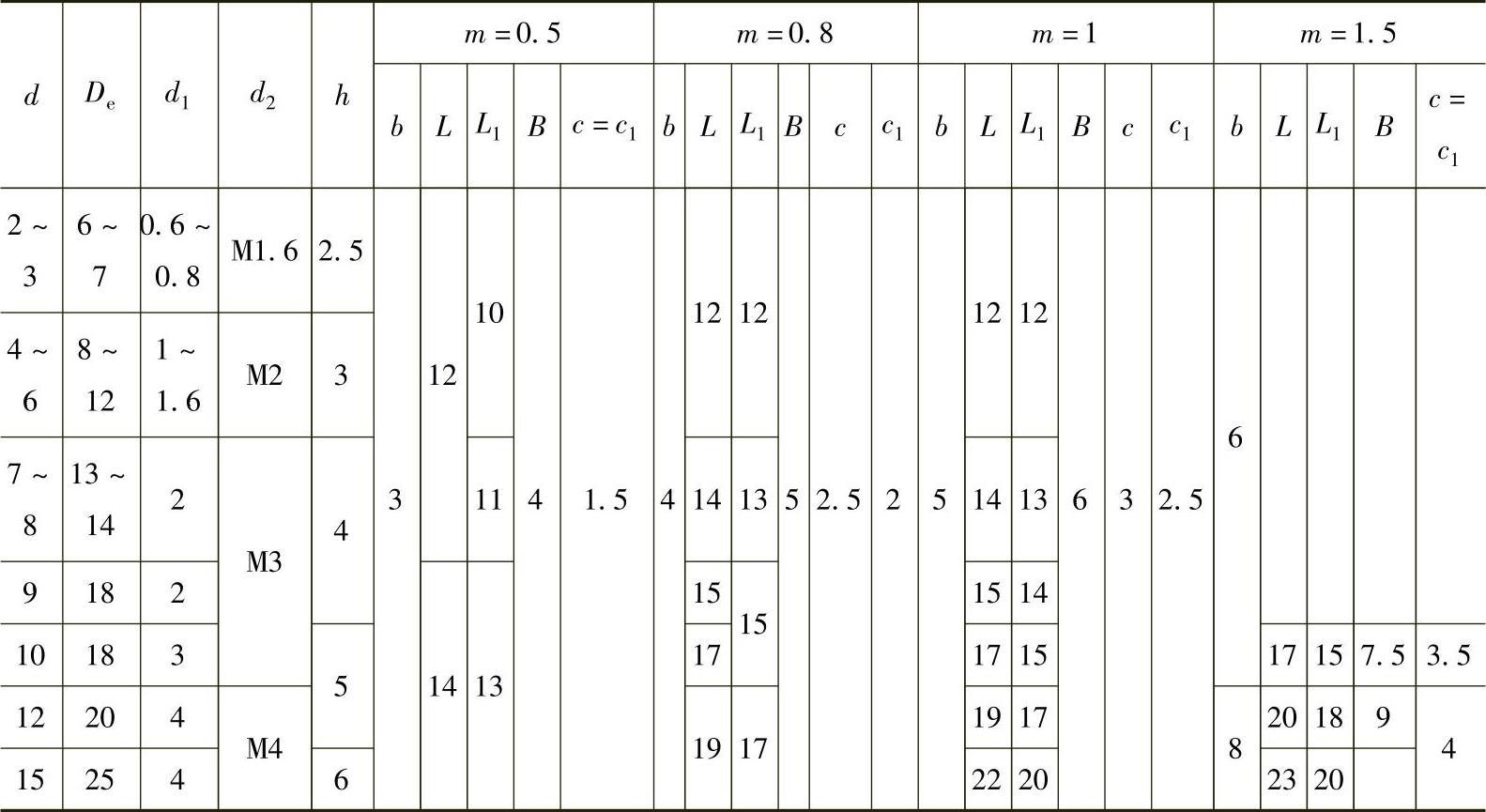

表13 - 65 锥齿轮结构尺寸Ⅰ （单位：mm）
（续）

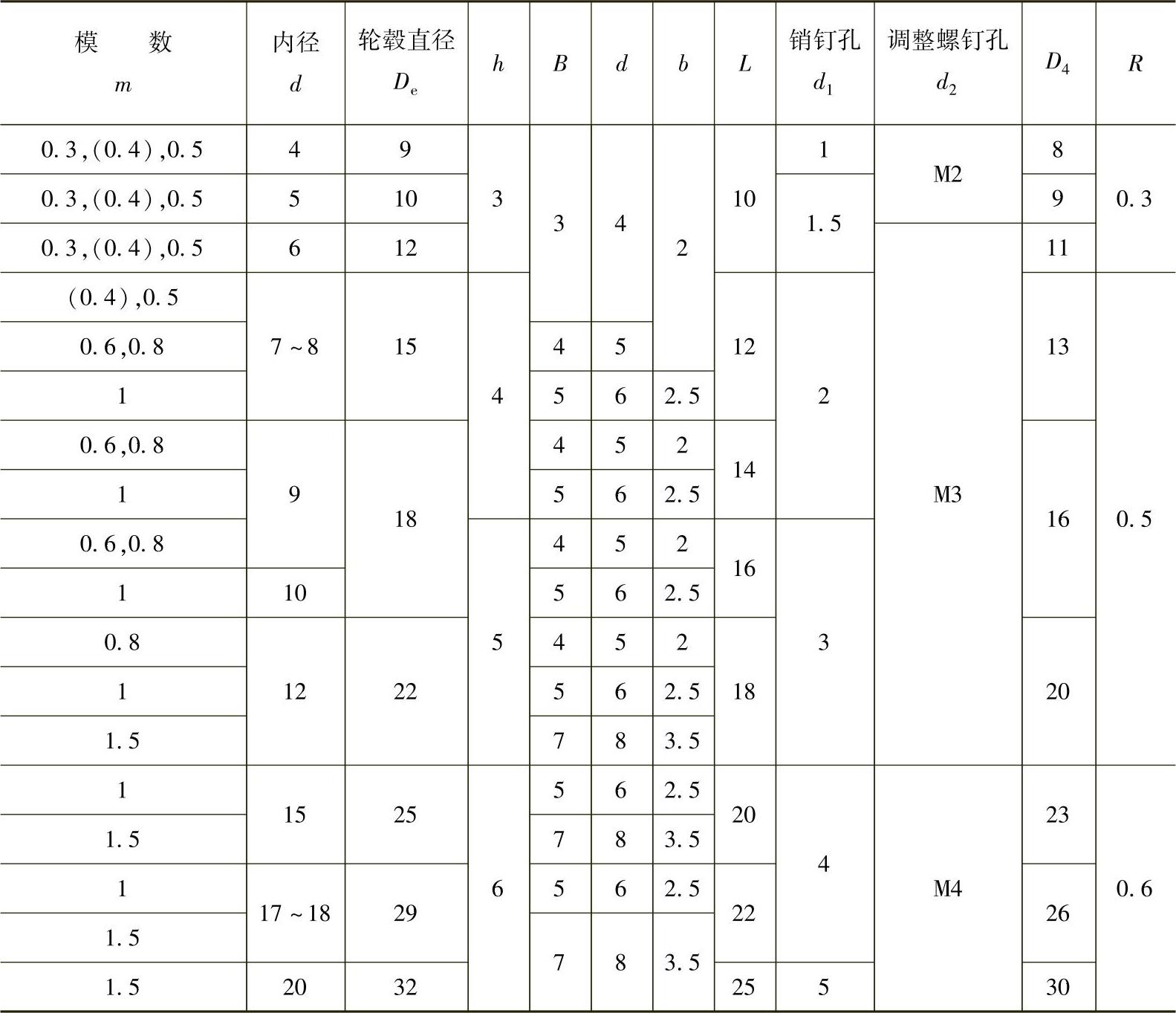

表13 - 66 锥齿轮结构尺寸Ⅱ （单位：mm）
（续）

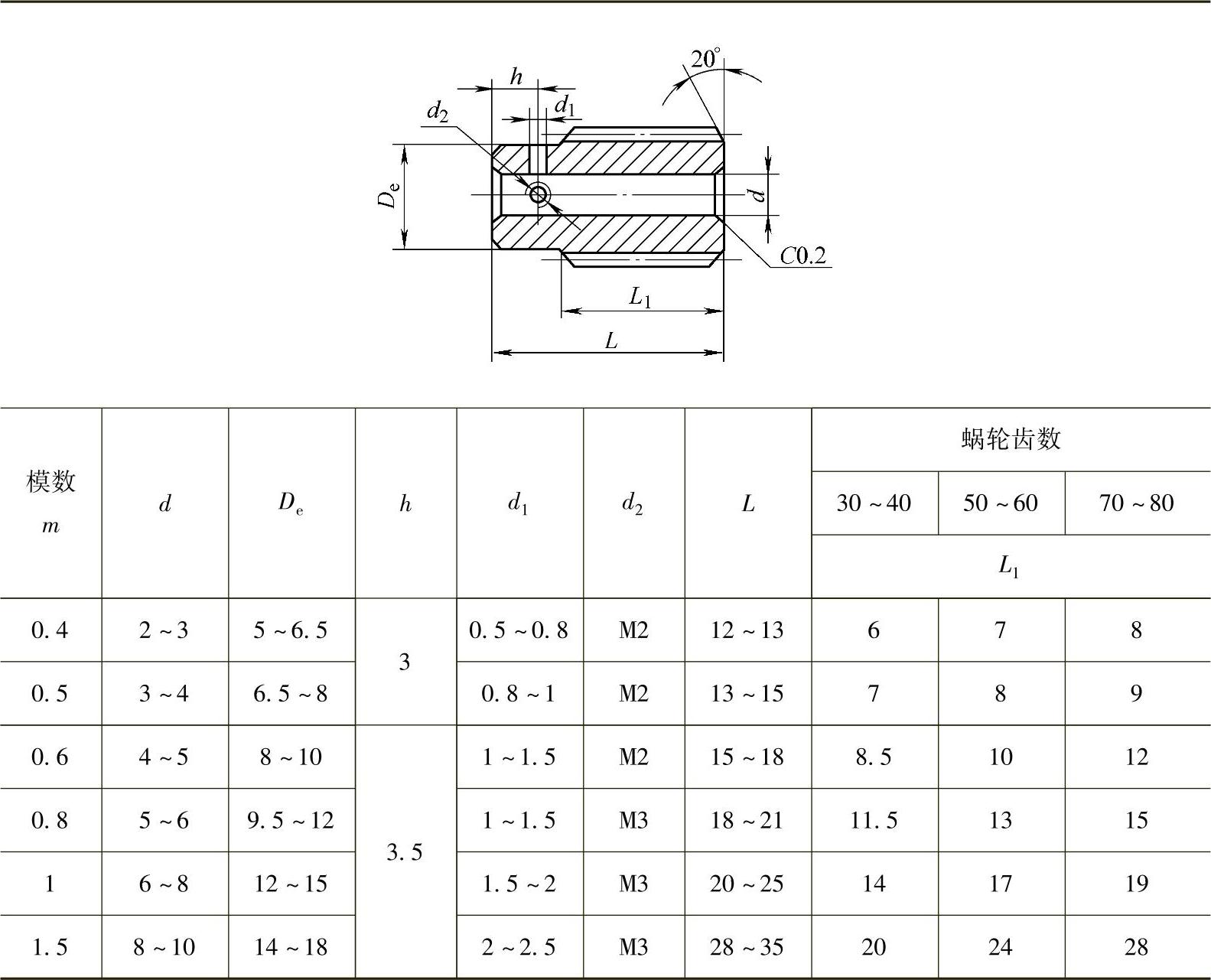

表13 - 67 小模数蜗杆结构尺寸 （单位：mm）
双联齿轮的结构如图13-8所示。
齿轮与轴的联接，目前常用的有销钉联接、螺钉（或铆钉）联接、摩擦联接、键联接。
图13-8 双联齿轮结构形式
表13 - 68 小模数蜗轮结构尺寸 （单位：mm）
