该标准适用于模数m＜1mm的圆柱蜗杆、蜗轮及轴交角Σ=90°的蜗杆传动。蜗杆分度圆直径d₁≤30mm，蜗轮分度圆直径d₂≤320mm。蜗杆类型为阿基米德蜗杆（ZA蜗杆）、渐开线蜗杆（ZI蜗杆）、法向直廓蜗杆（ZN蜗杆）及锥面包络蜗杆（ZK蜗杆）。

（1）误差项目定义及代号（见表13-54）

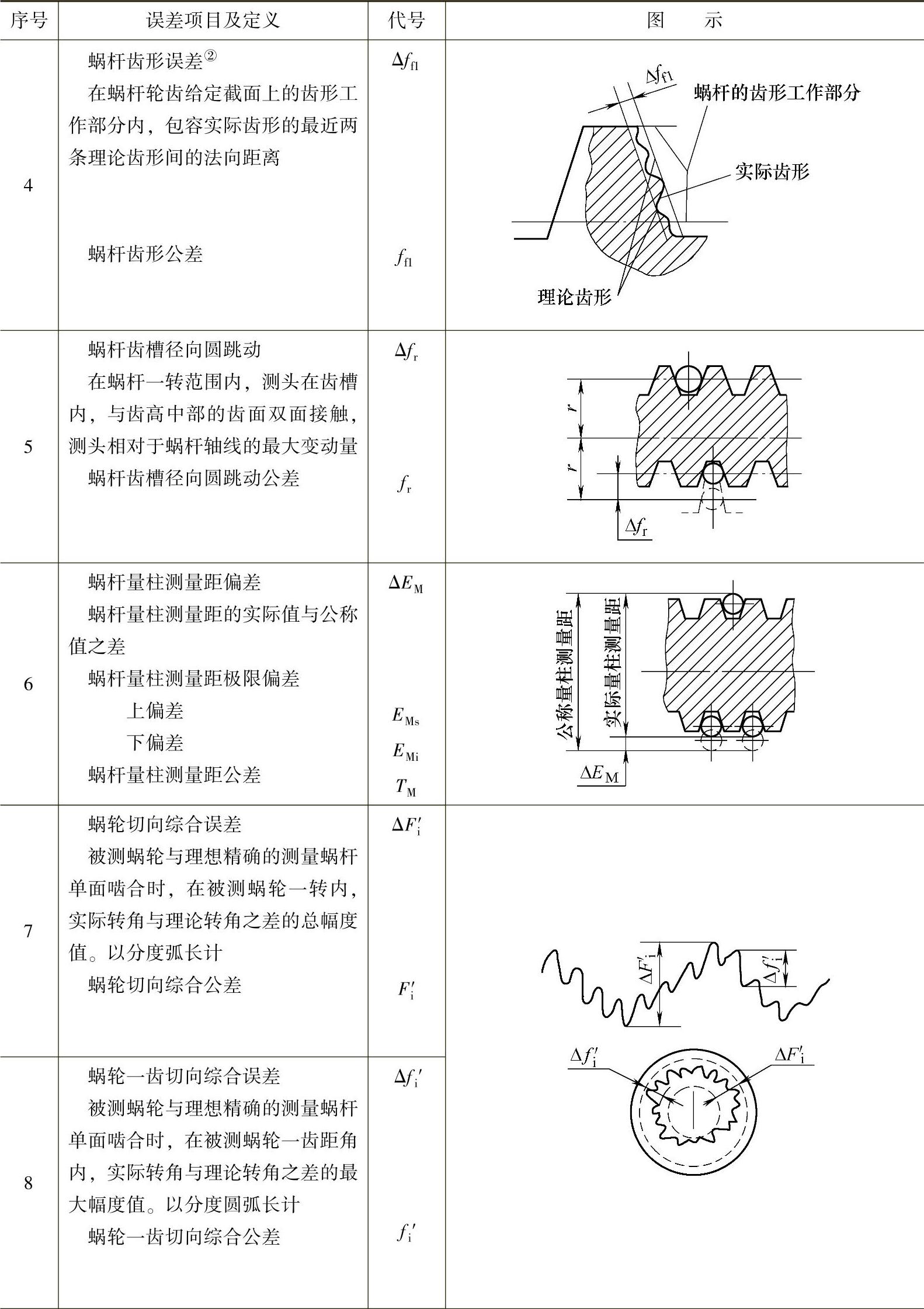

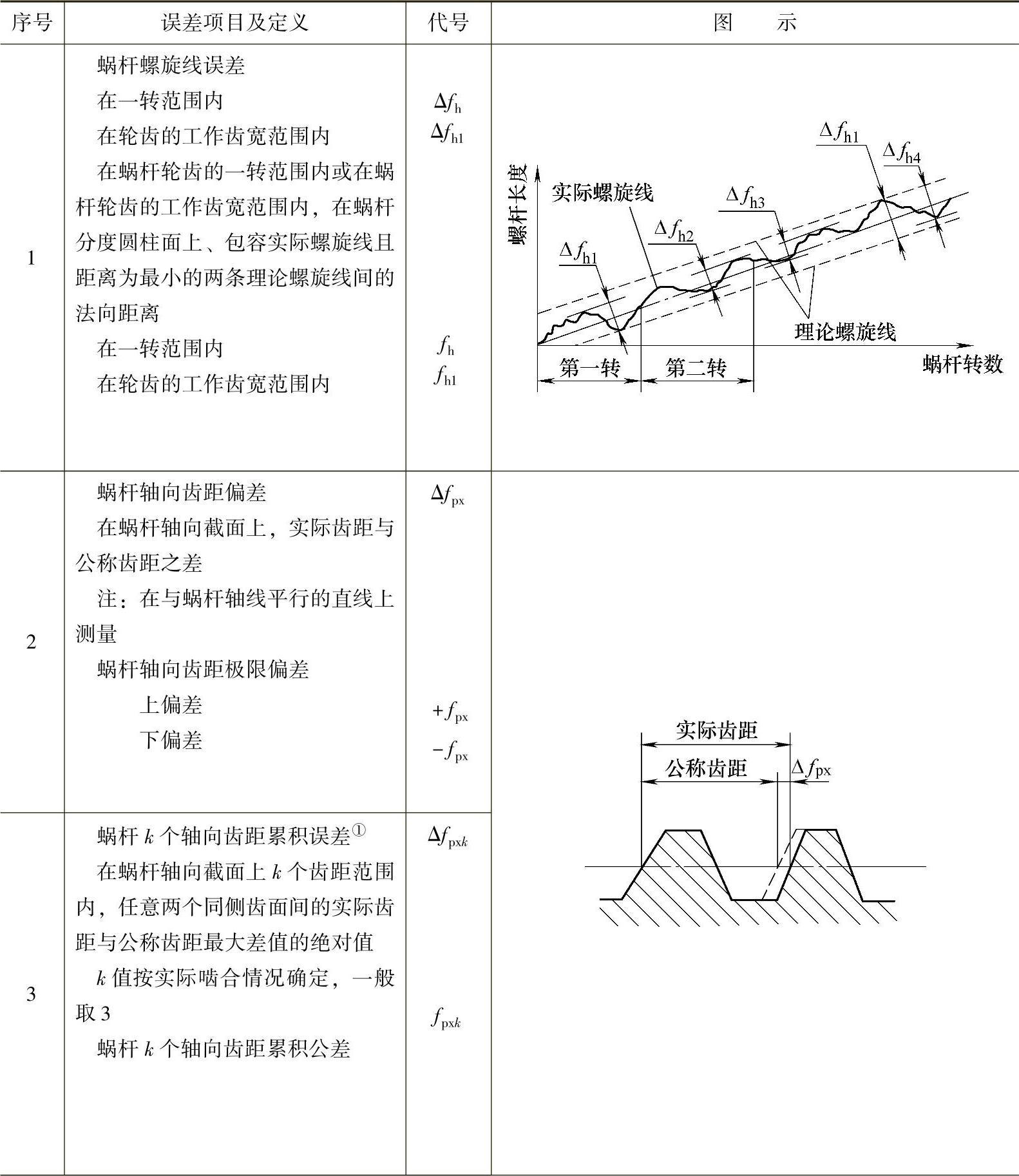

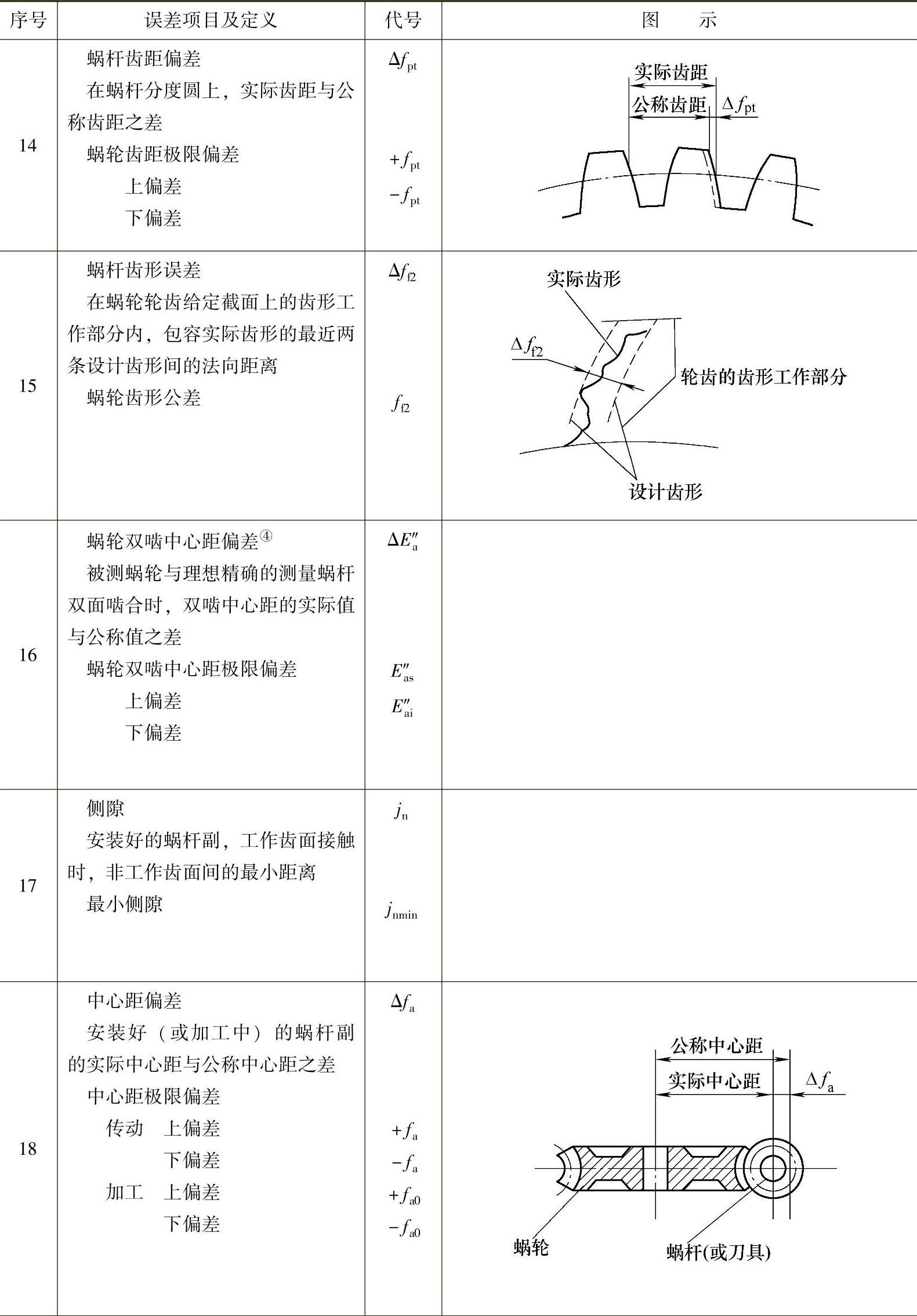

表13 - 54 误差项目定义及代号（GB/T 10227—1988）

（续）

（续）

（续）

（续）

（续）

①在与蜗杆轴线平行的直线上测量。

②一般在齿形为直线的截面上测量。

③允许在齿高中部测量。

④允许用双蜗杆或钢球测量。

⑤偏差按轮缘宽度确定，以线性估计。

（2）公差等级

1）对蜗杆、蜗轮和蜗杆传动规定为12个公差等级，由高到低依次用1～12表示，其中1、2为发展级，未给出具体数值。

2）根据蜗杆传动的用途、精度要求及生产条件，可从以下各组中选出一组进行检测。

Ⅰ组 蜗轮：ΔF_i′；

ΔF″_i；

ΔF_p和ΔF_pk；

ΔF_p；

ΔF_r（仅适用9～12级）；

传动：ΔF_i′_t；

Ⅱ组 蜗杆：Δf_h、Δf_h1和Δf_f1；

Δf_px、Δf_pxk、Δf_f1和Δf_r；

Δf_px、Δf_f1和Δf_r；

Δf_px和Δf_r（仅适用9～12级）；

蜗轮：Δf_i′；

Δf″_i

Δf_pt和Δf_f2；

Δf_pt（仅适用9～12级）；

传动：Δf_it′；

Ⅲ组 轴线位置不可调节的蜗杆传动：

蜗轮Δf_a0、Δf_x0和Δf_Σ0；

传动Δf_a、Δf_x和Δ_fΣ；

接触斑点；

轴线位置可调节的蜗杆传动：

接触斑点。

注：根据蜗杆传动的用途和使用条件，允许对接触斑点不提出要求。

（3）侧隙

侧隙种类分为5种，按最小侧隙值从小到大的顺序，用字母h、g、f、e、d表示，h为零，其具体数值见表13-57。

（4）图样标注

1）在蜗杆传动的装配图上，以分数形式分别标注蜗杆、蜗轮（或齿轮）的公差等级、侧隙种类和标准代号。标注示例如下：

① 蜗轮各组公差等级相同时，标注为(www.daowen.com)

式中，分子表示蜗杆Ⅱ组公差等级为7级、侧隙为f种类；分母表示蜗轮Ⅰ、Ⅱ、Ⅲ组公差等级均为7级。

② 蜗轮各组公差等级不同时，标注为

式中，分子表示蜗杆Ⅱ组公差等级为6级、侧隙为f种类；分母表示蜗轮Ⅰ组公差等级为7级，Ⅱ组和Ⅲ组公差等级均为6级。

③ 对圆柱蜗杆和渐开线圆柱齿轮组成的传动，标注为

式中，分子表示蜗杆Ⅱ组公差等级为7级、侧隙为f种类；分母表示蜗轮Ⅰ、Ⅱ、Ⅲ组公差等级均为7级，侧隙为h种类。

2）在蜗杆、蜗轮的工作图上，应分别标注其公差等级、侧隙种类和标准代号。标注示例如下：

① 对蜗杆标注为

6-f GB/T 10227—1988

② 蜗轮各组公差等级相同时，标注为

7 GB/T 10227—1988

③ 蜗轮各组公差等级不同时，标注为

7-66 GB/T 10227—1988

（5）公差数值（见表13-55～表13-61）

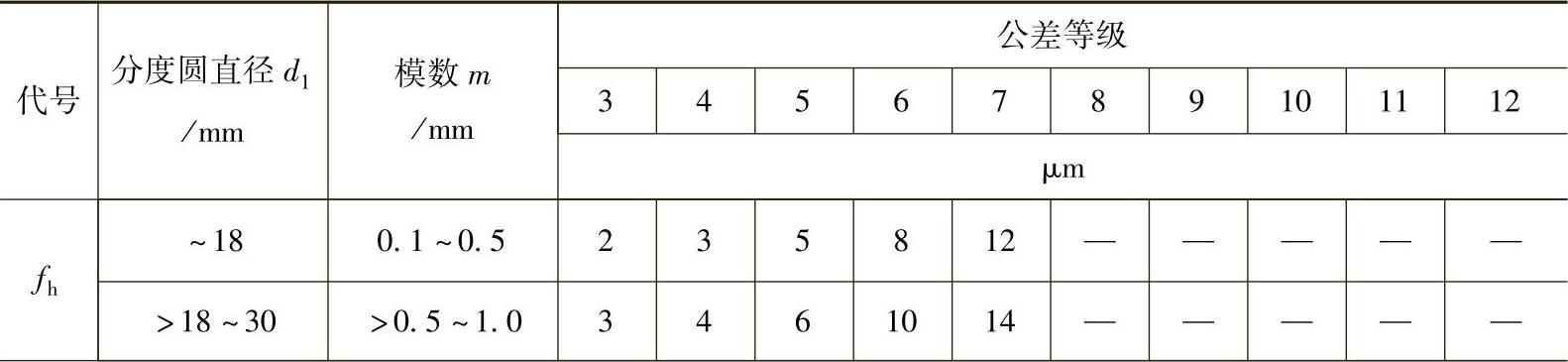

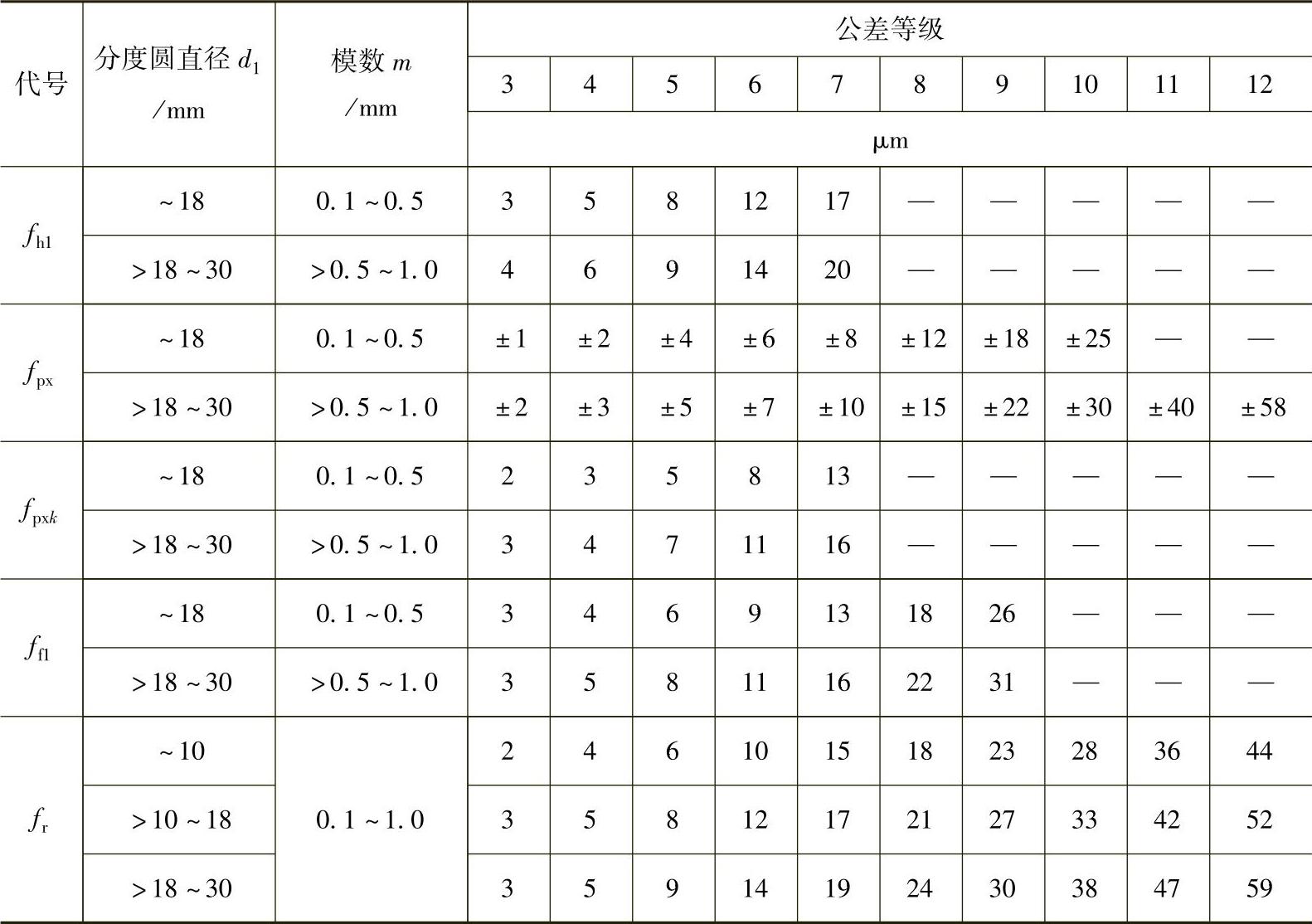

表13 - 55 蜗杆各检验项目的公差或极限偏差（GB/T 10227—1988）

（续）

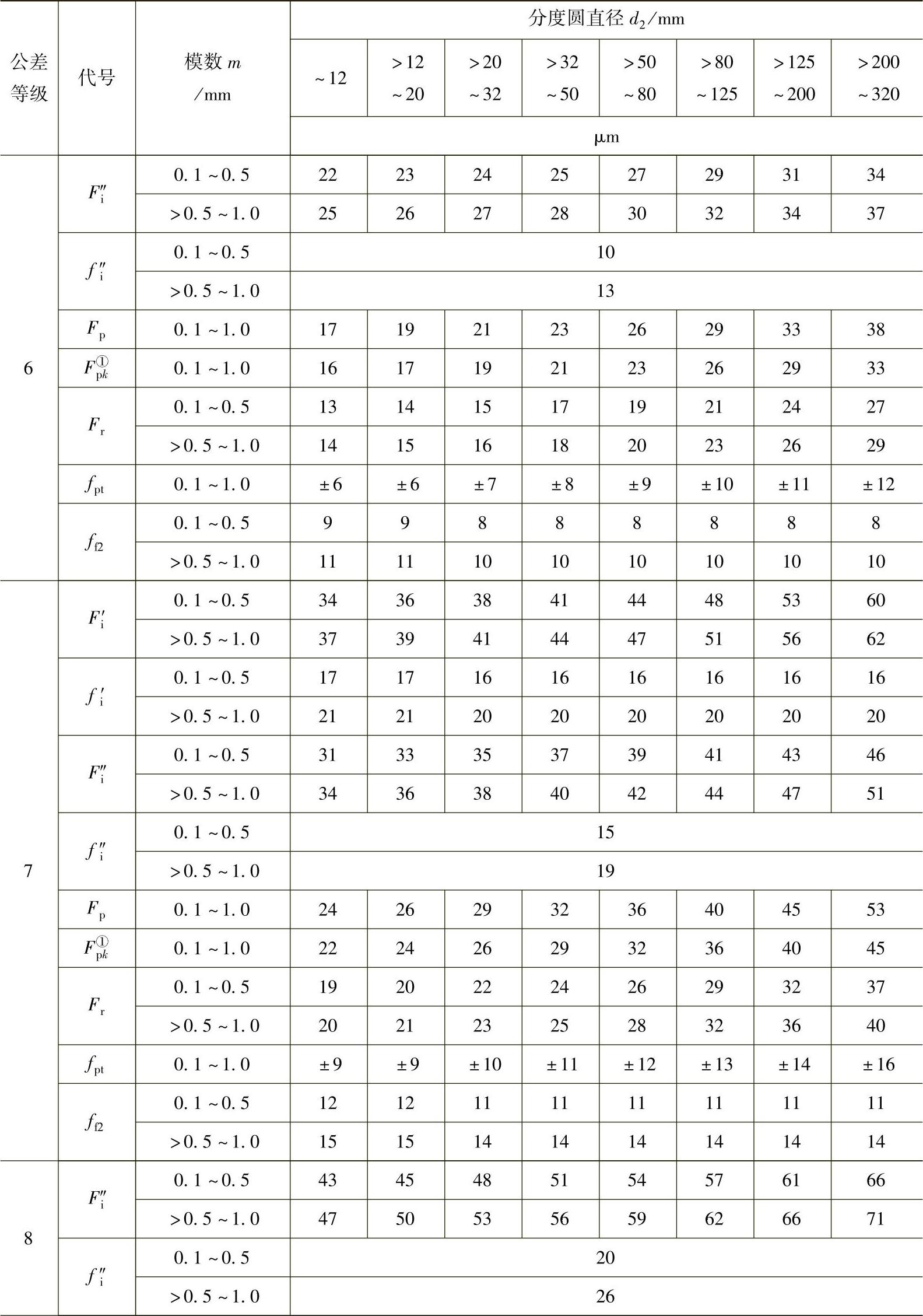

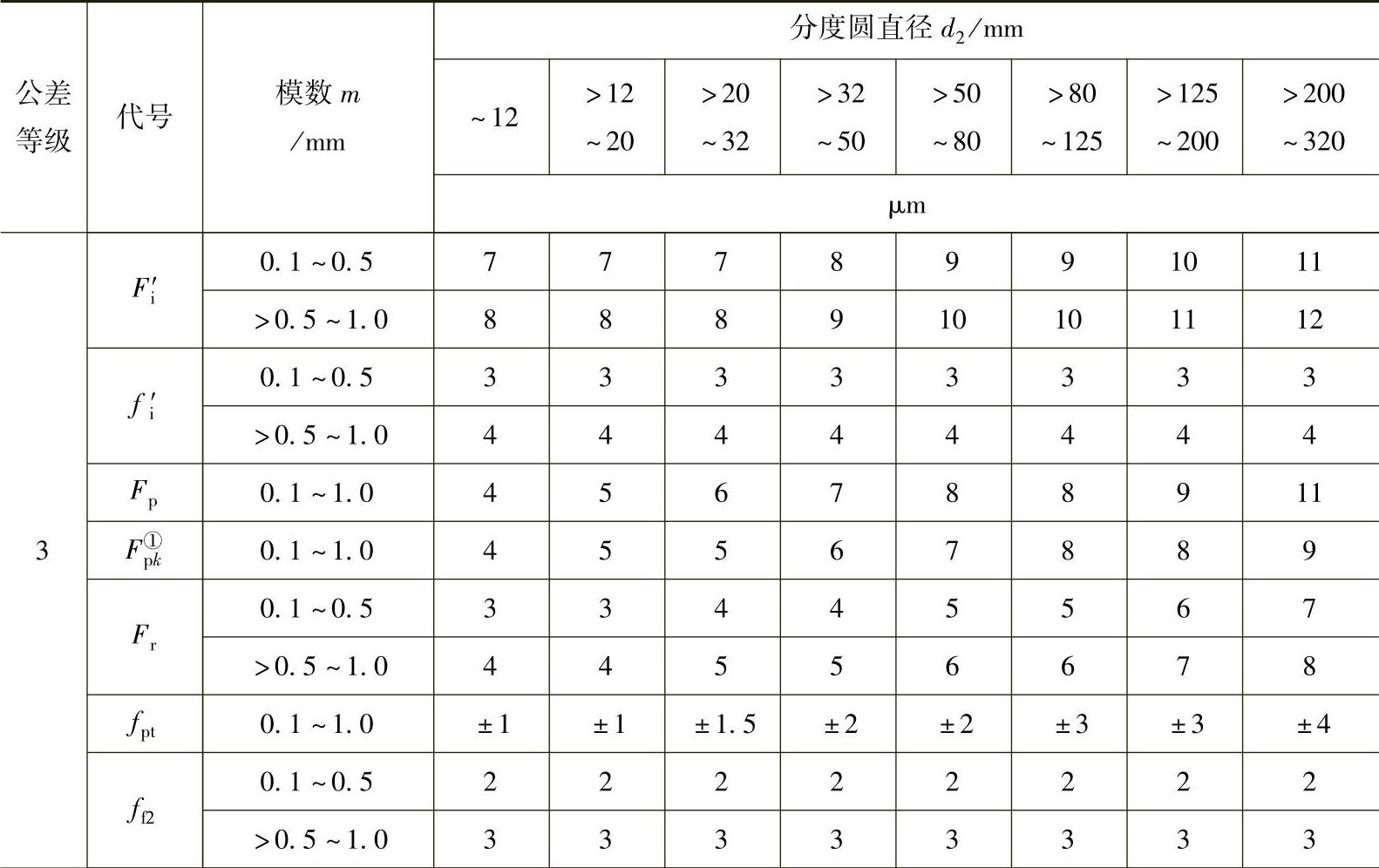

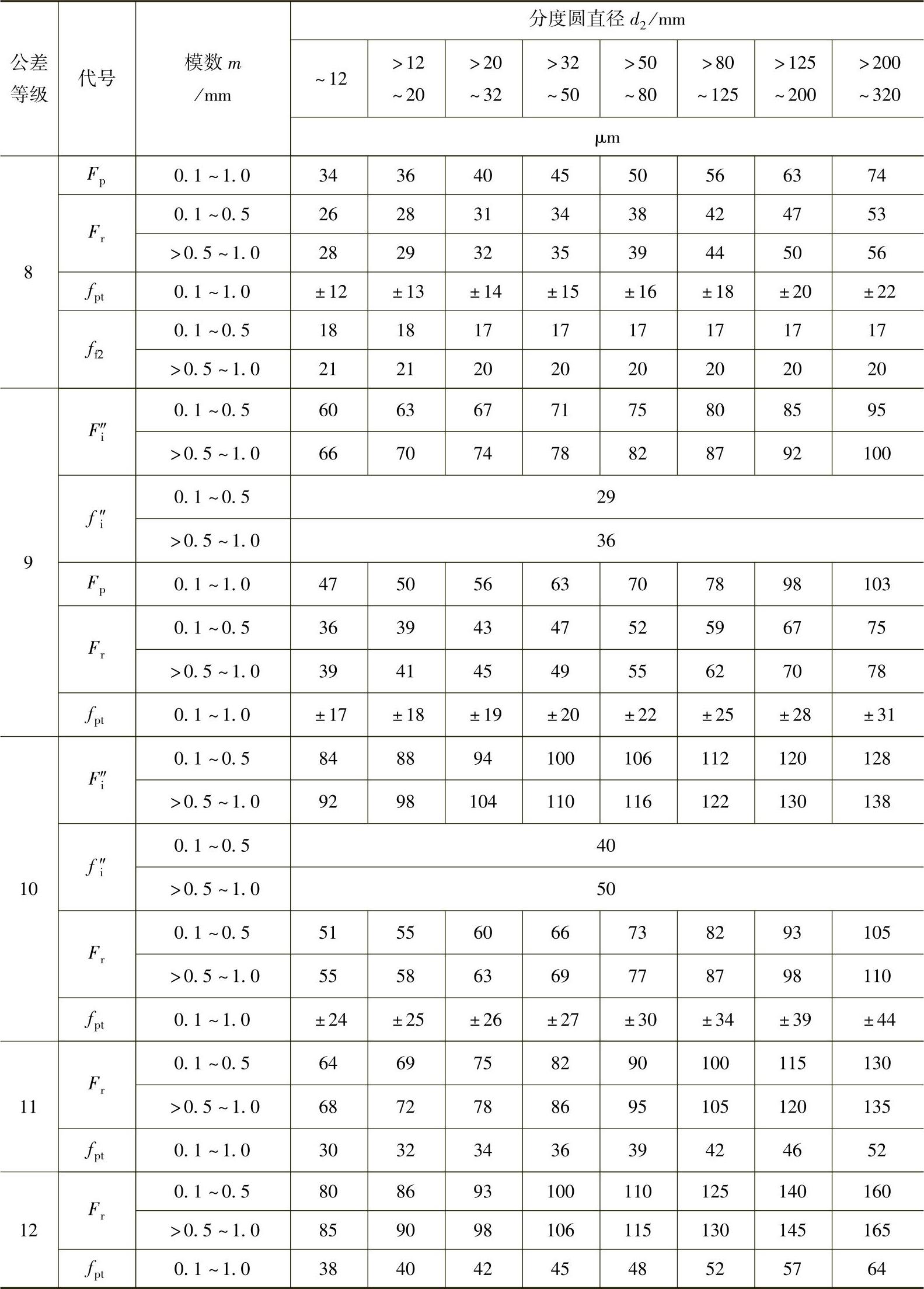

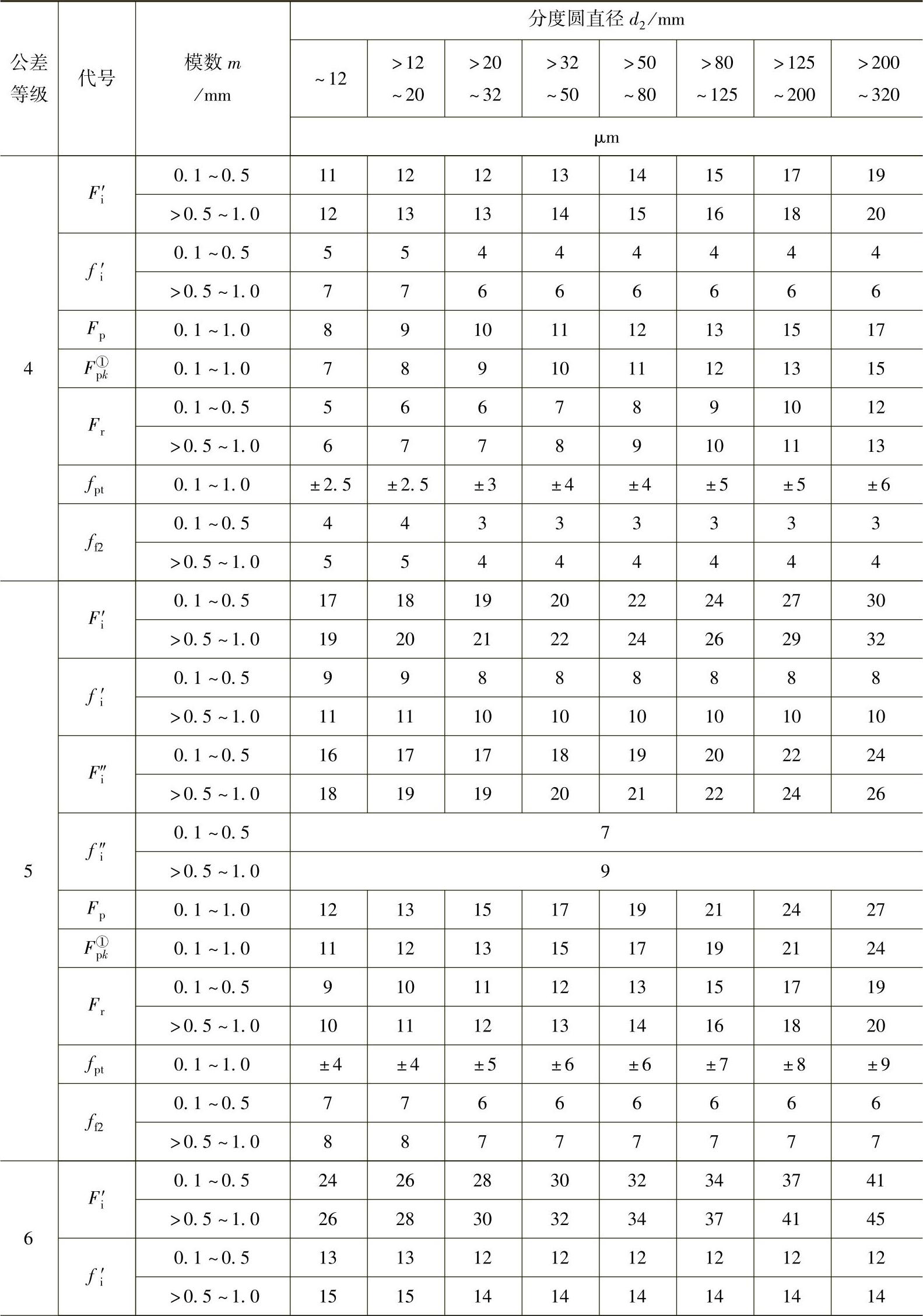

表13 - 56 蜗轮各检验项目的公差或极限偏差（GB/T 10227—1988）

（续）

（续）

（续）

①对F_pk，表中分度圆直径d₂表示弧长L。

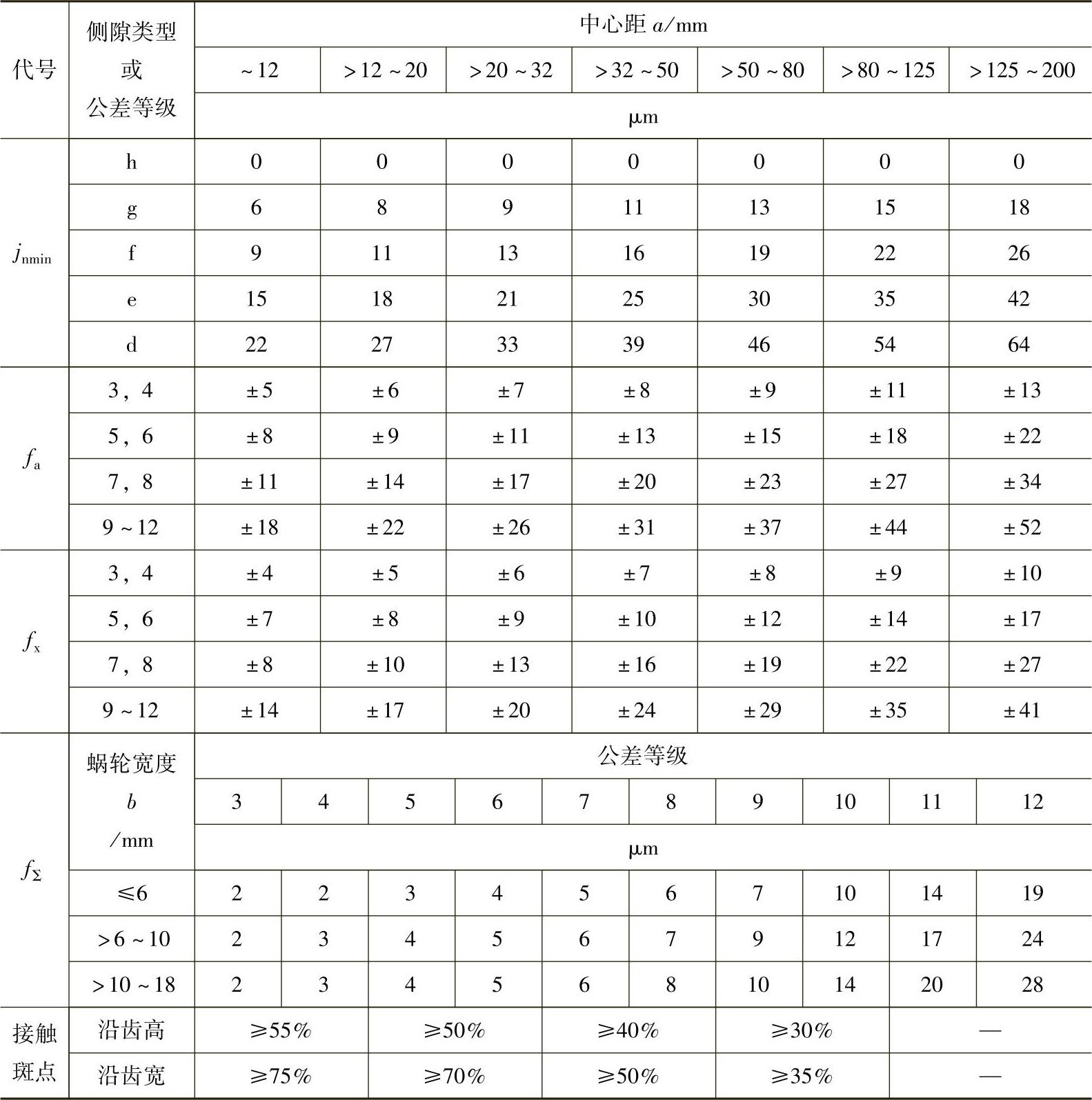

表13 - 57 蜗杆传动各检验项目的数值（GB/T 10227—1988）

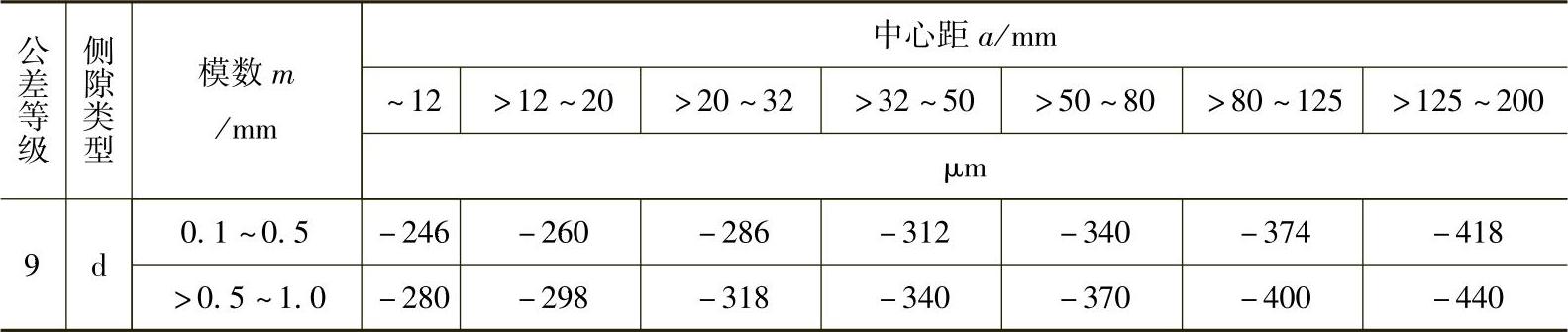

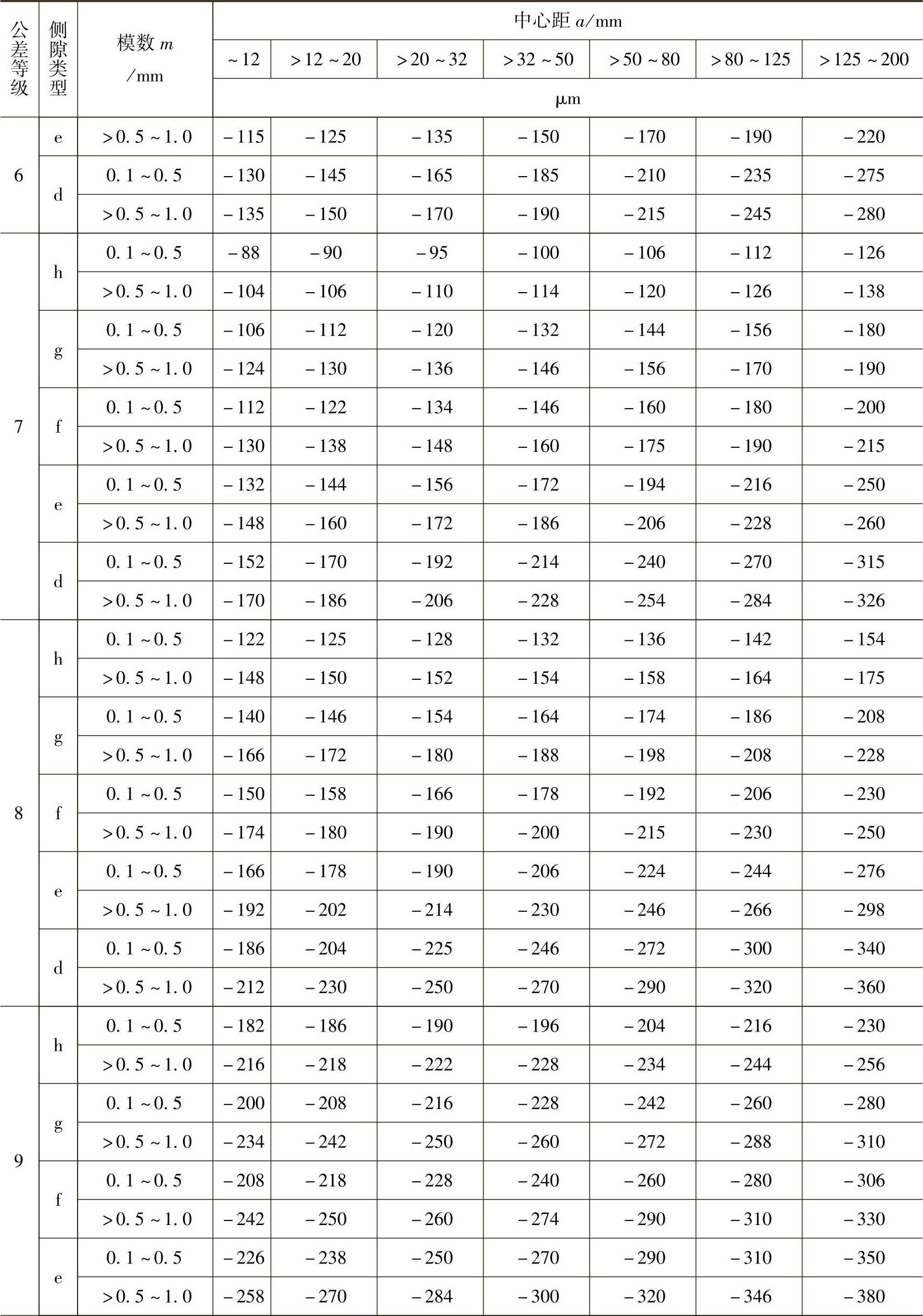

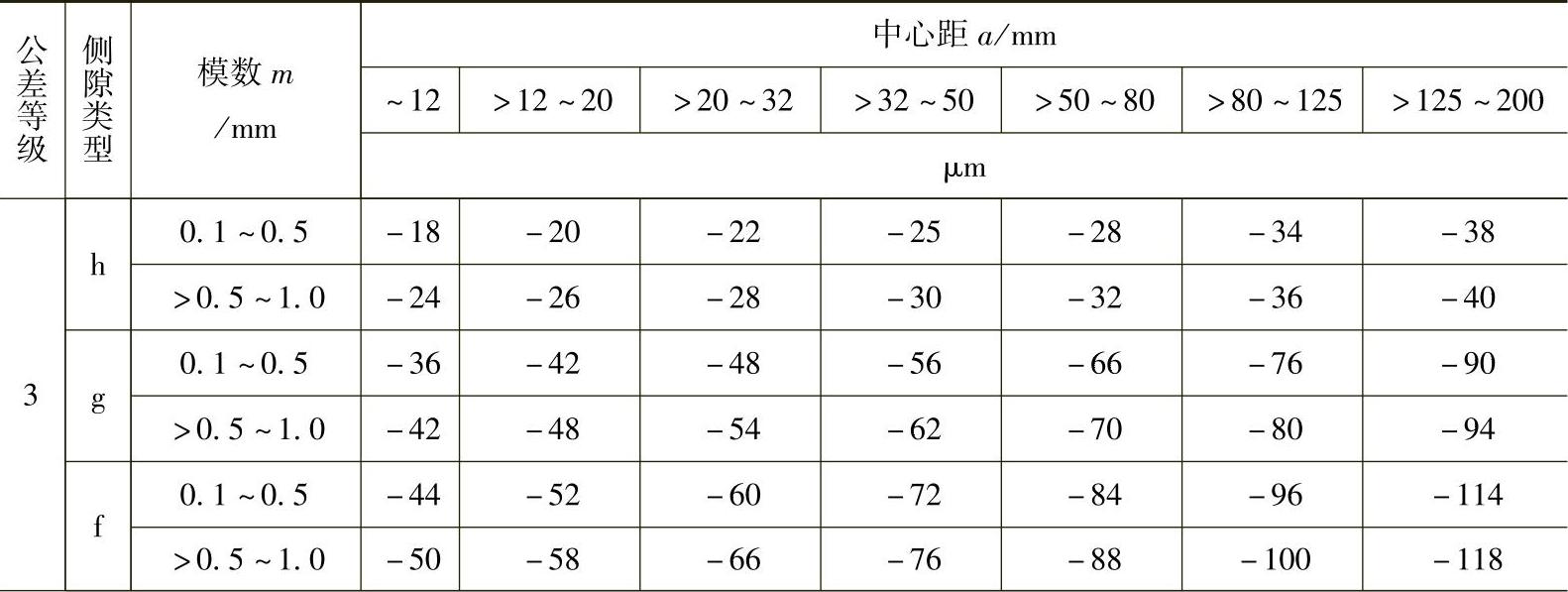

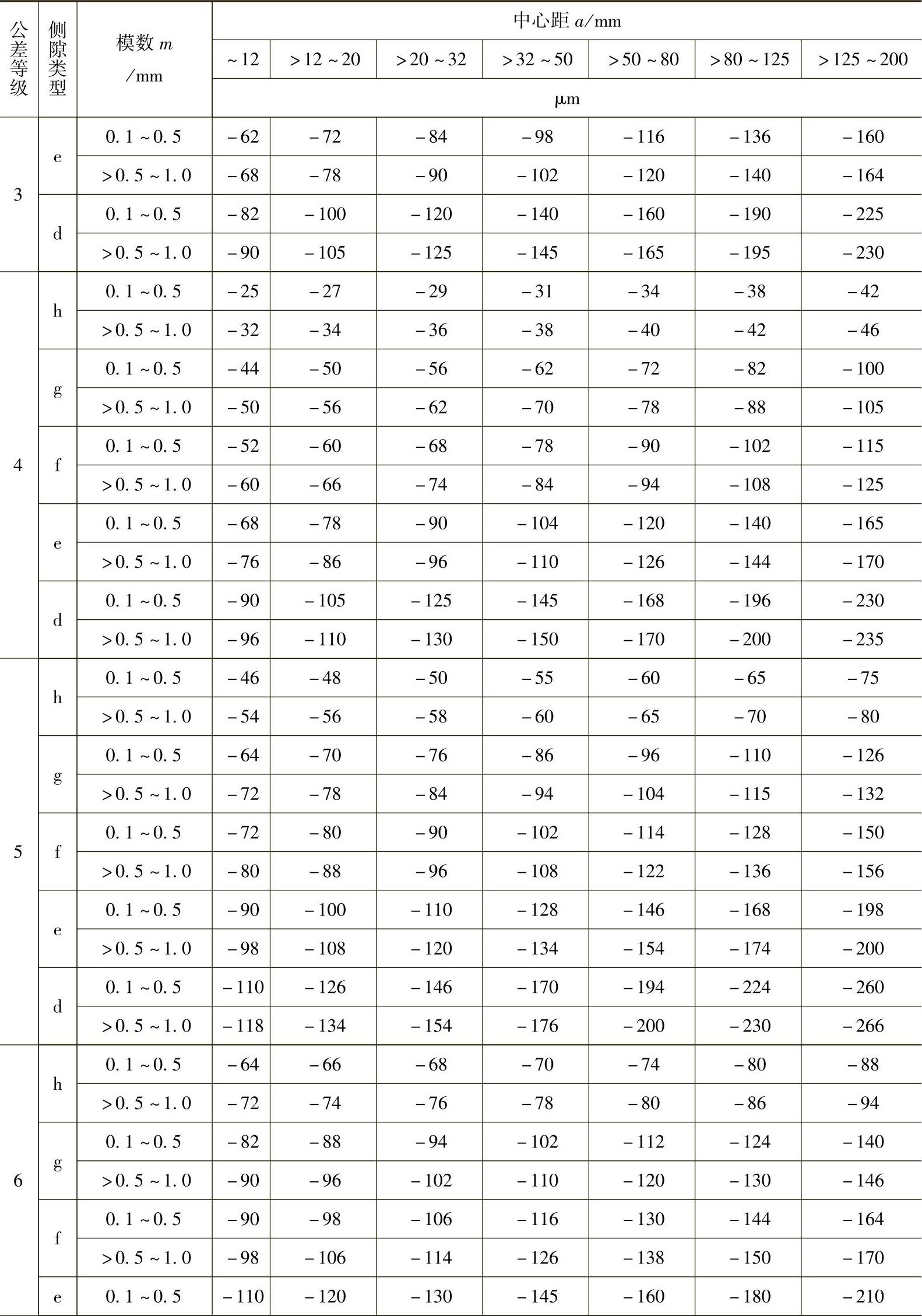

表13 - 58 蜗杆量柱测量距上偏差E_MS（GB/T 10227—1988）

（续）

（续）

（续）

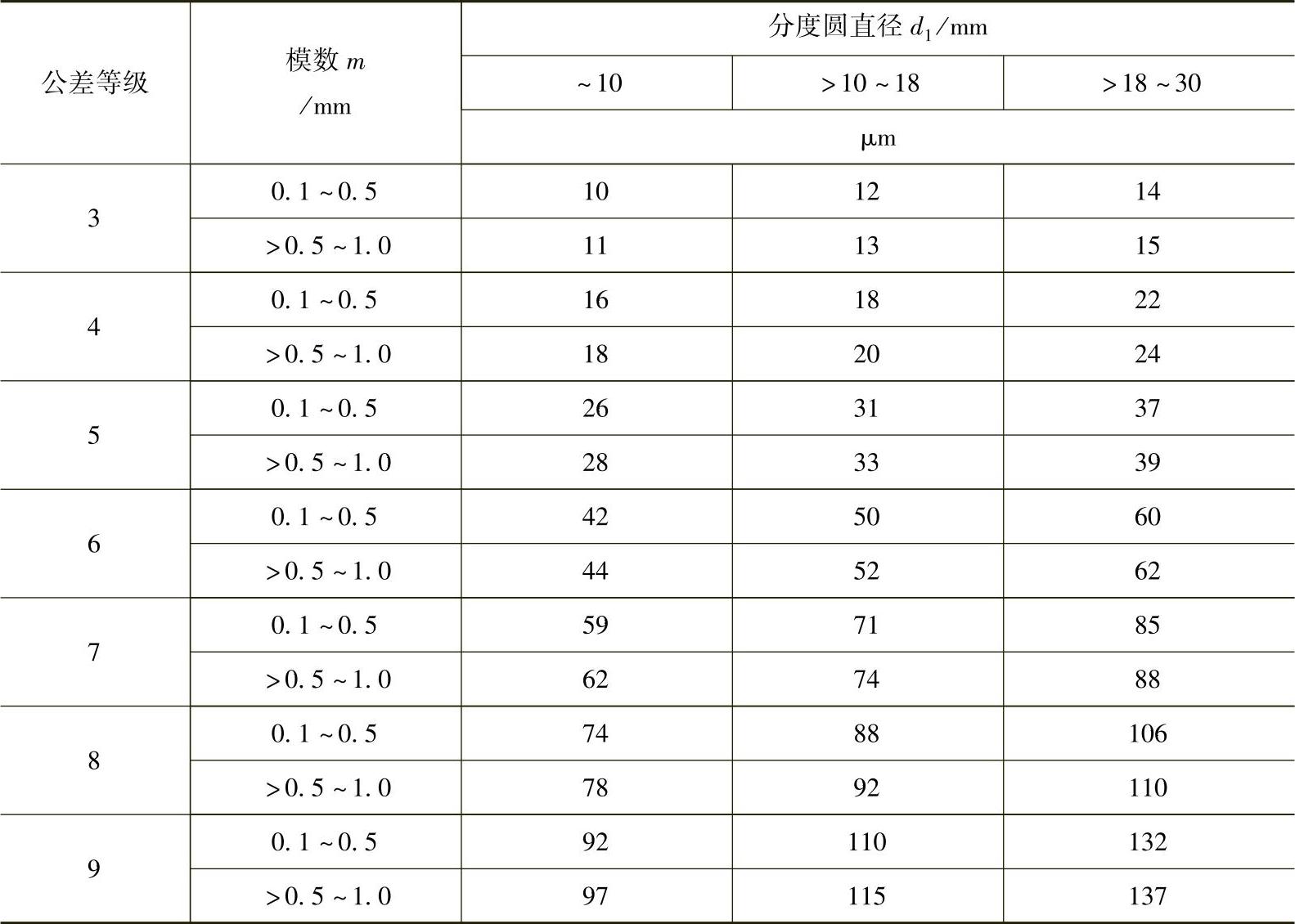

表13 - 59 蜗杆量柱测量距公差T_M（GB/T 10227—1988）

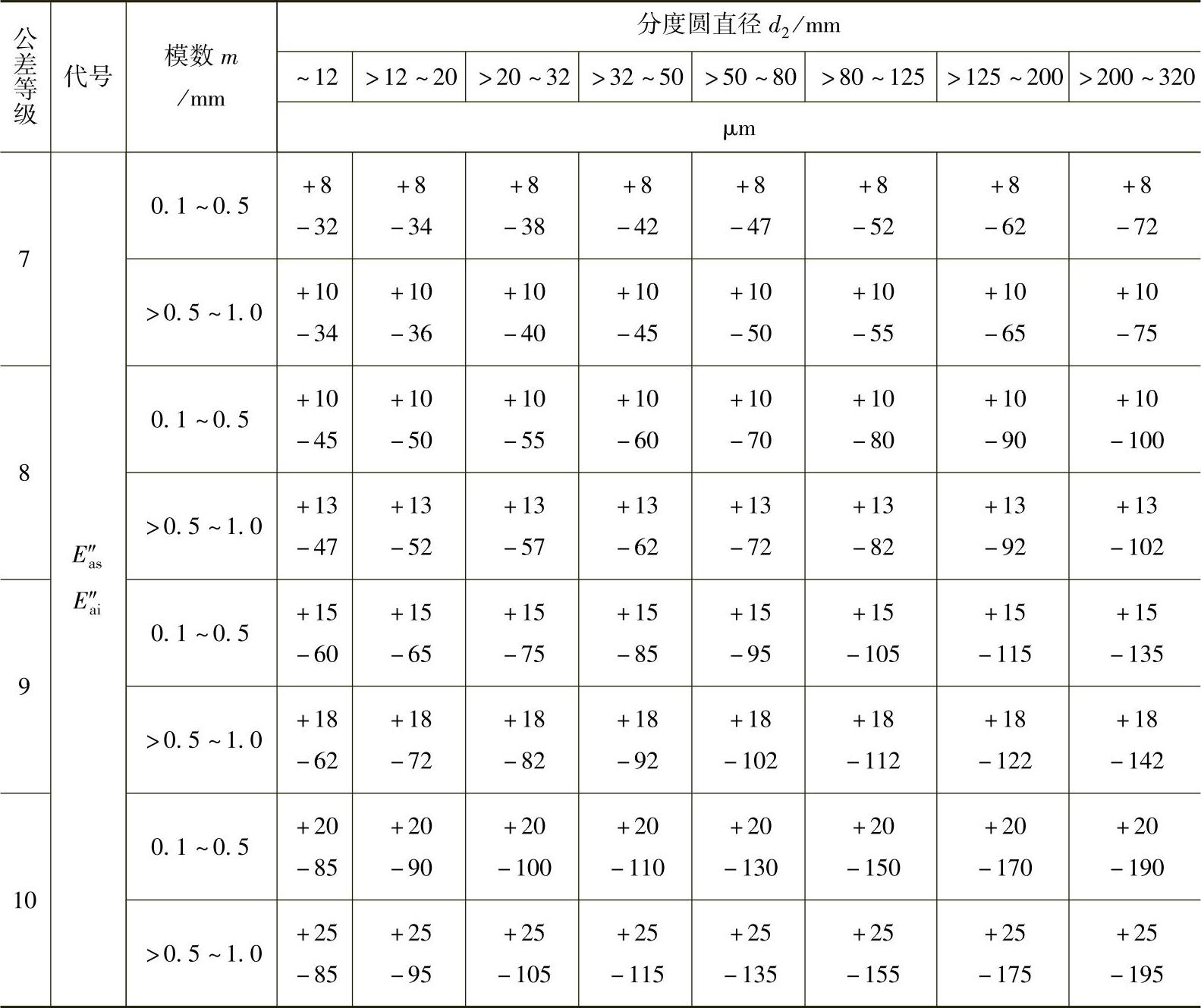

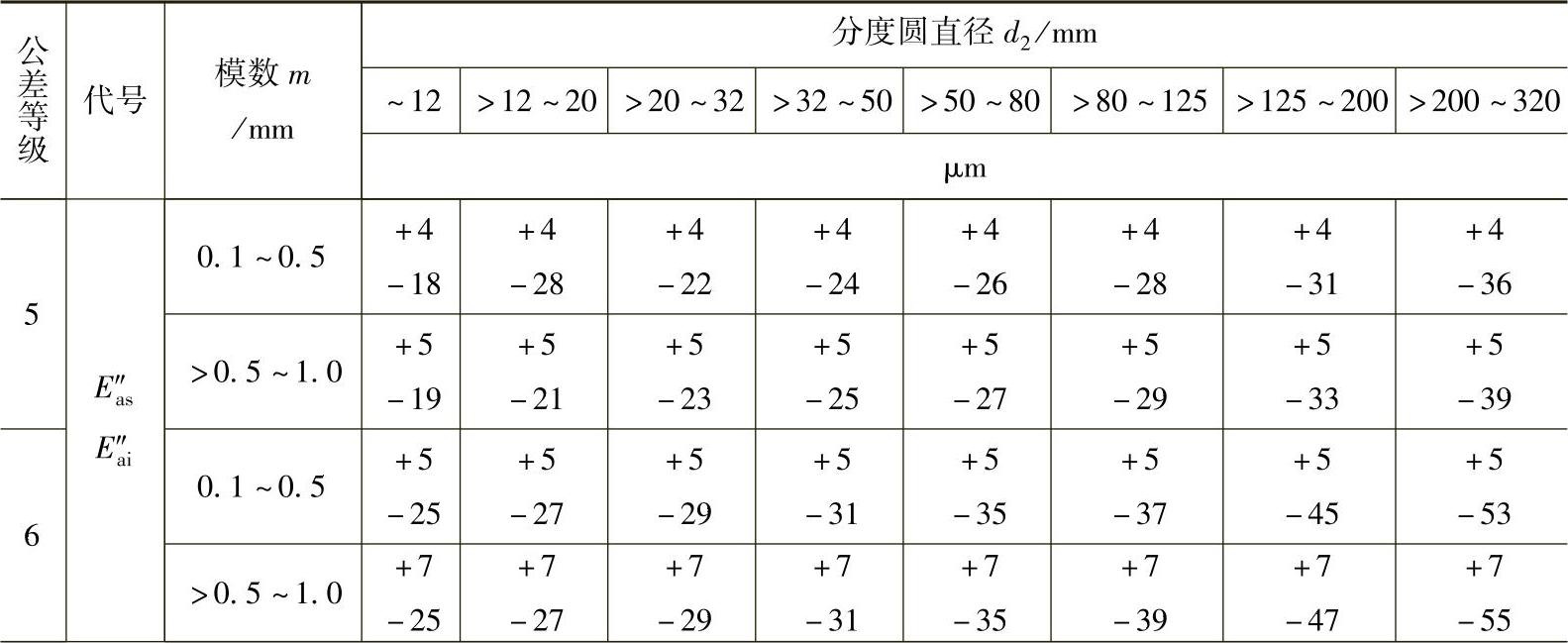

表13 - 60 蜗轮双啮中心距极限偏差（GB/T 10227—1988）

（续）

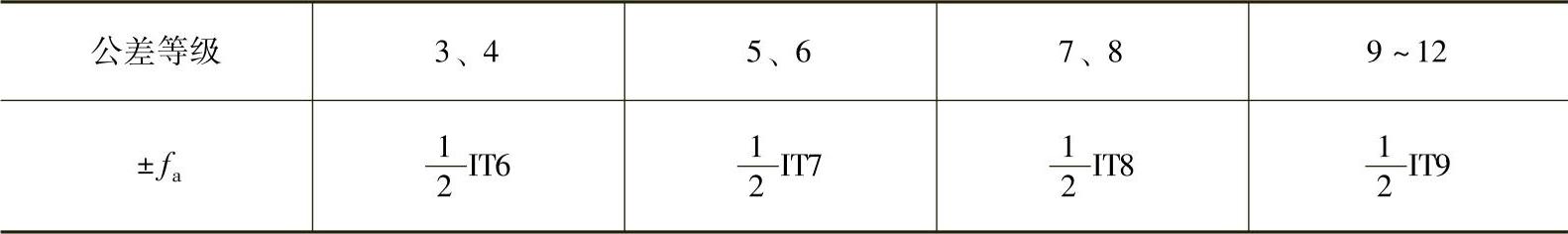

表13 - 61 中心距极限偏差f_a
