蜗杆分度圆直径可按表13-49选取。蜗杆头数z1=1～4，若要得到大的传动比时，可取z1=1，但传动效率较低。与单头相啮合的蜗轮齿数可取任意值，但不得少于28，若z2过大，蜗杆长度随之增加，致使蜗杆刚度不足，影响传动质量。
普通圆柱蜗杆传动的几何计算见表13-50。

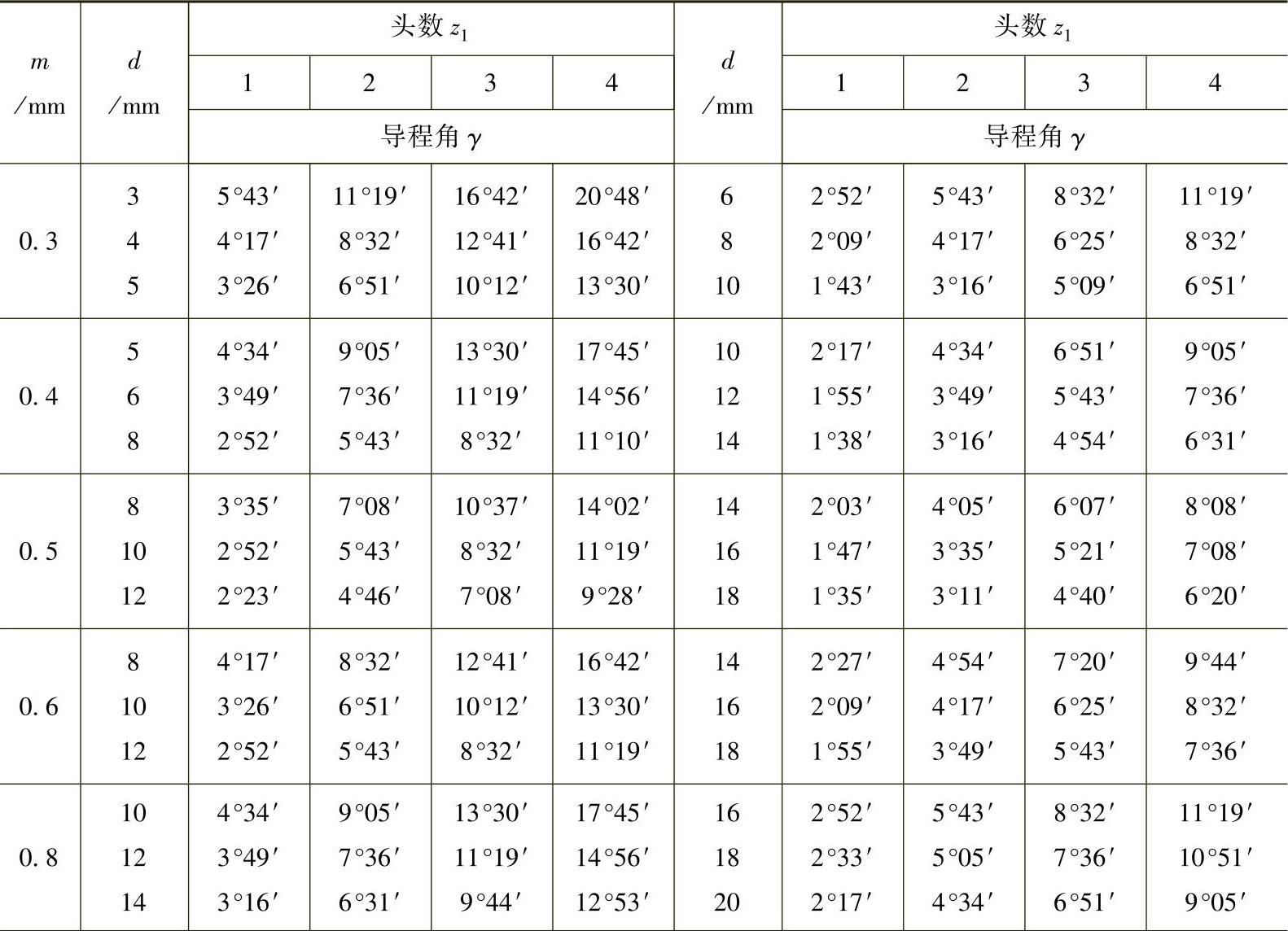

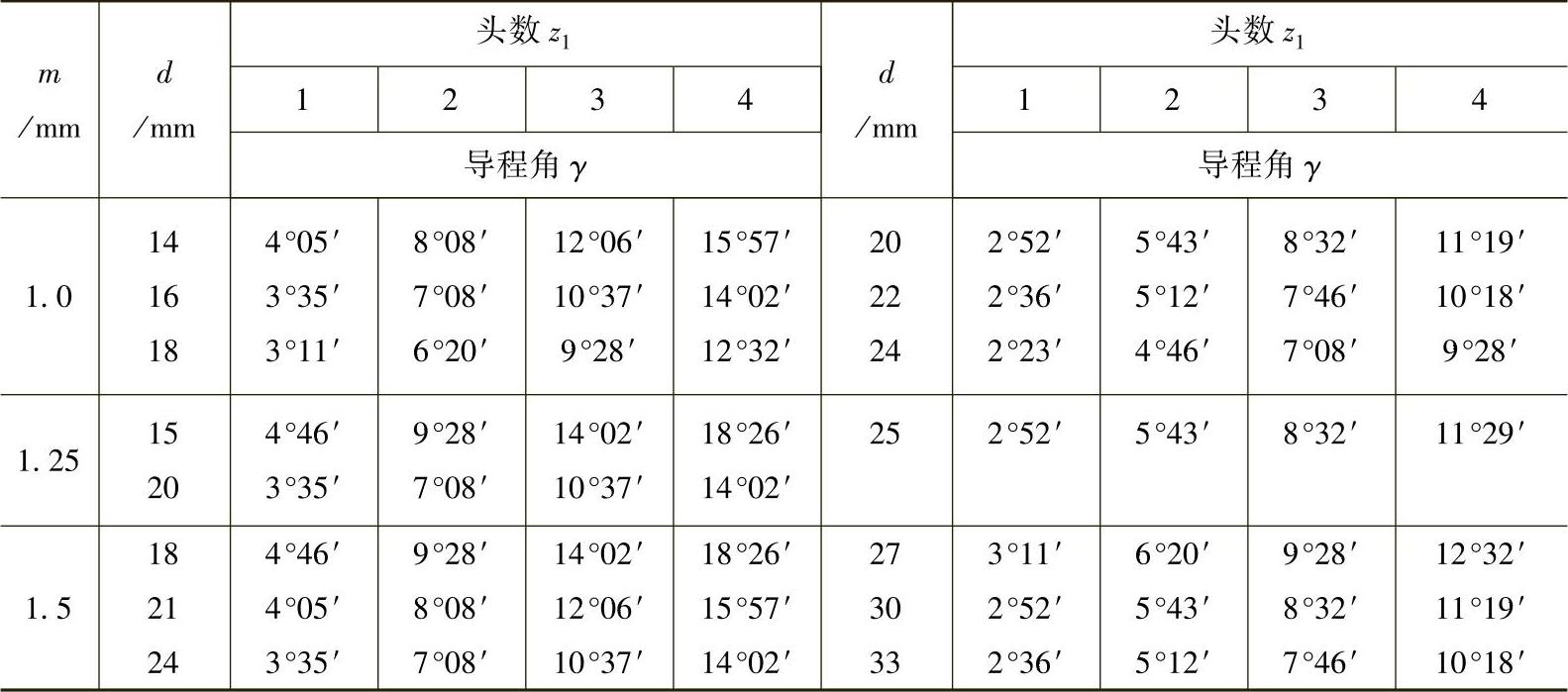

表13 - 49 蜗杆分度圆直径及导程角
（续）

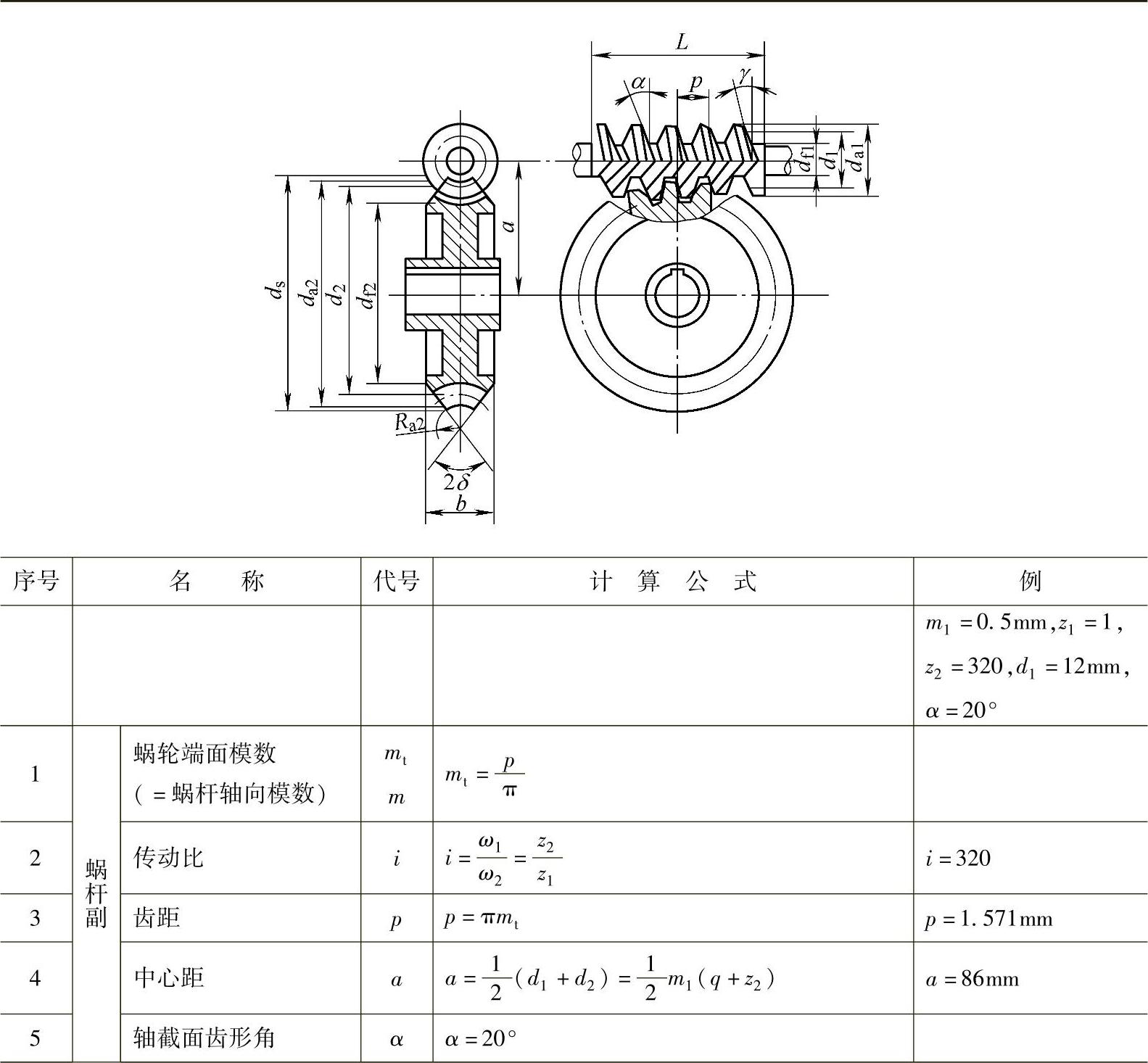

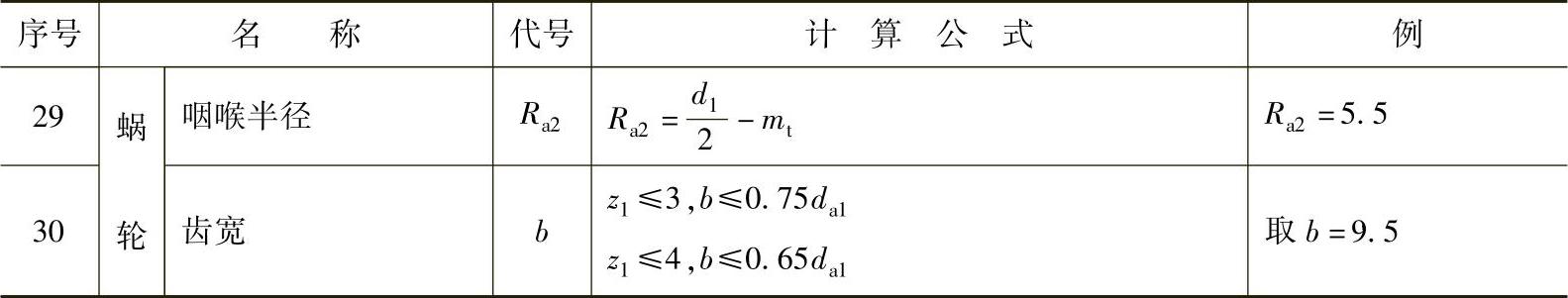

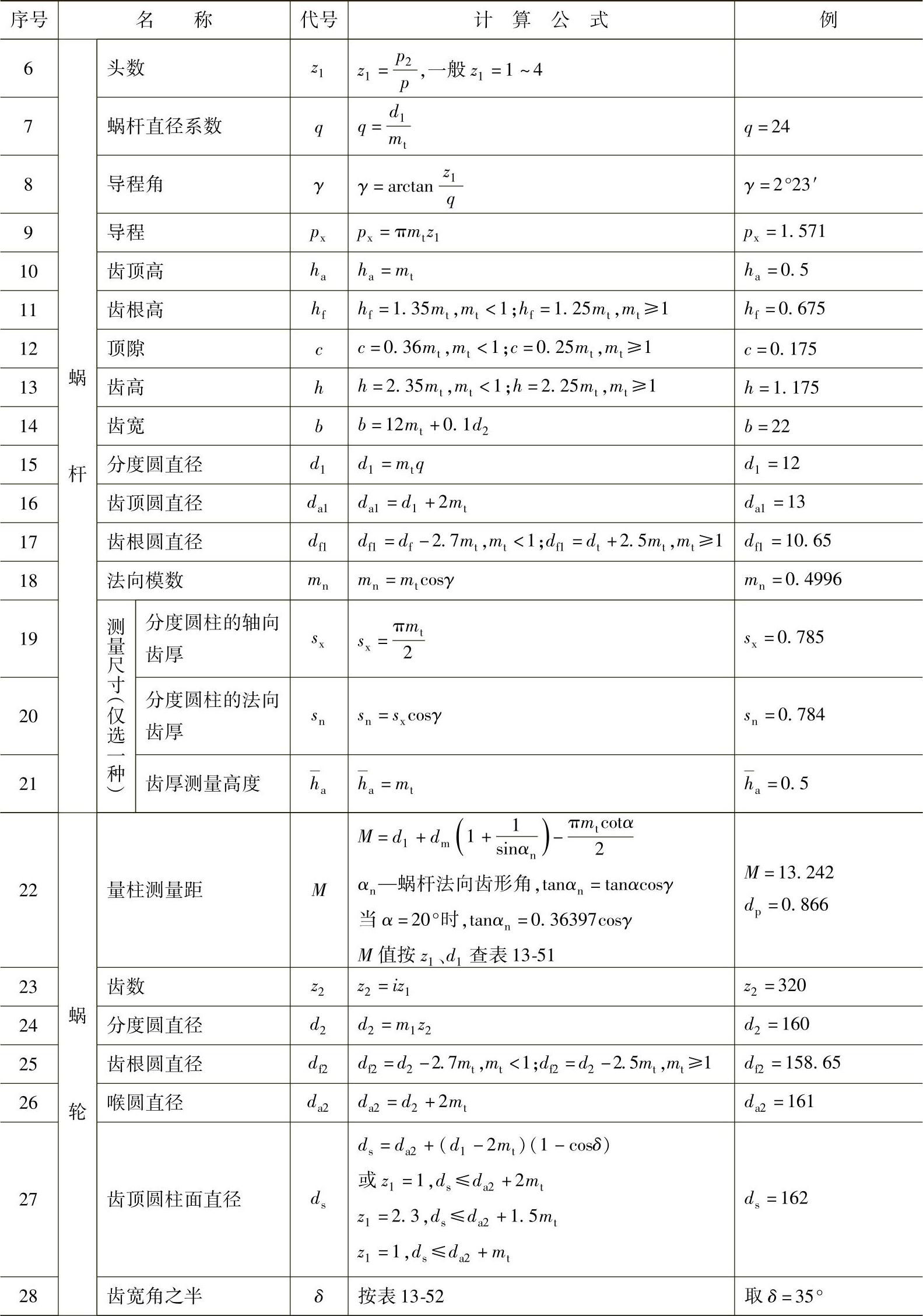

表13 - 50 圆柱蜗杆传动的几何尺寸计算
（续）
（续）

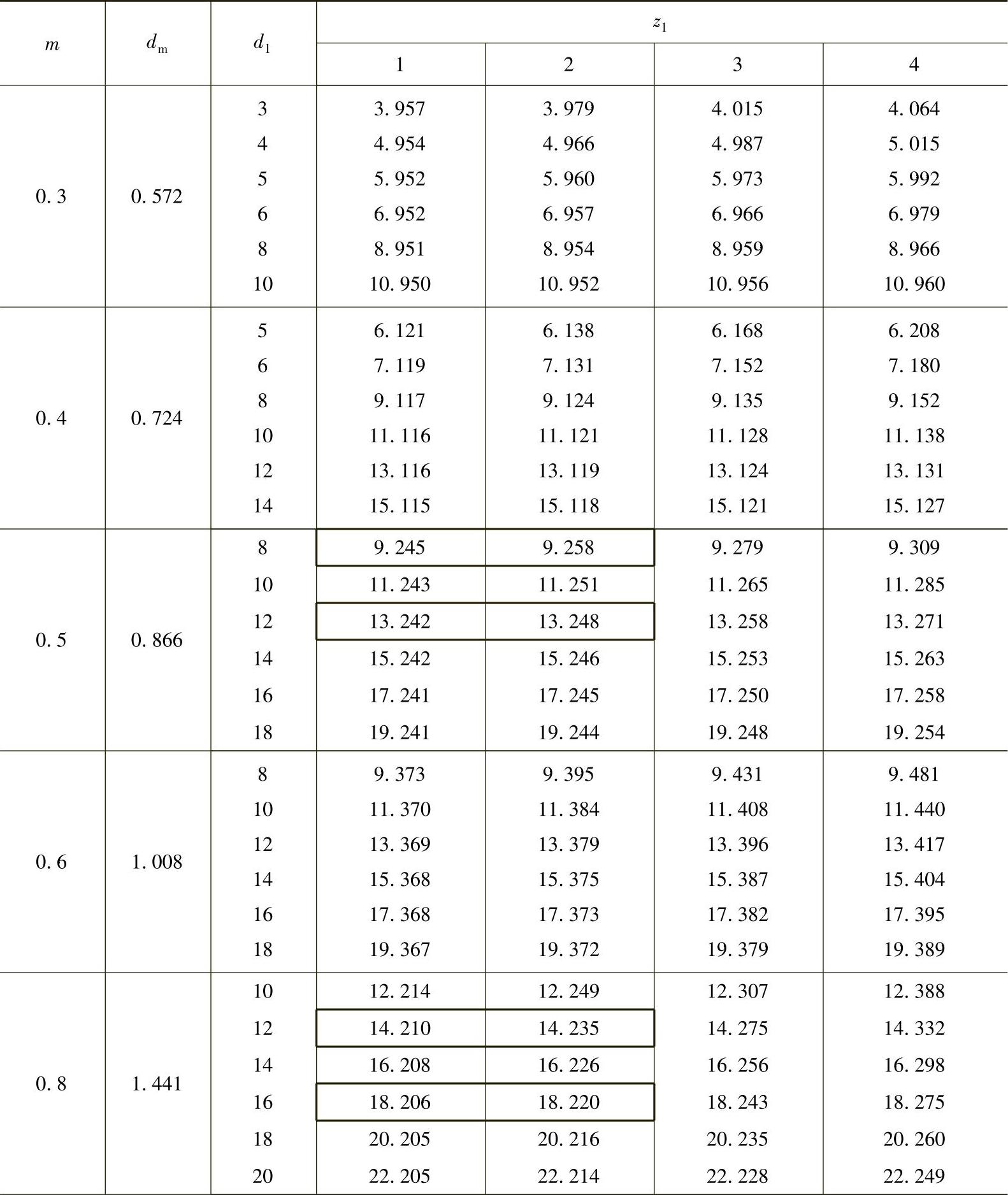

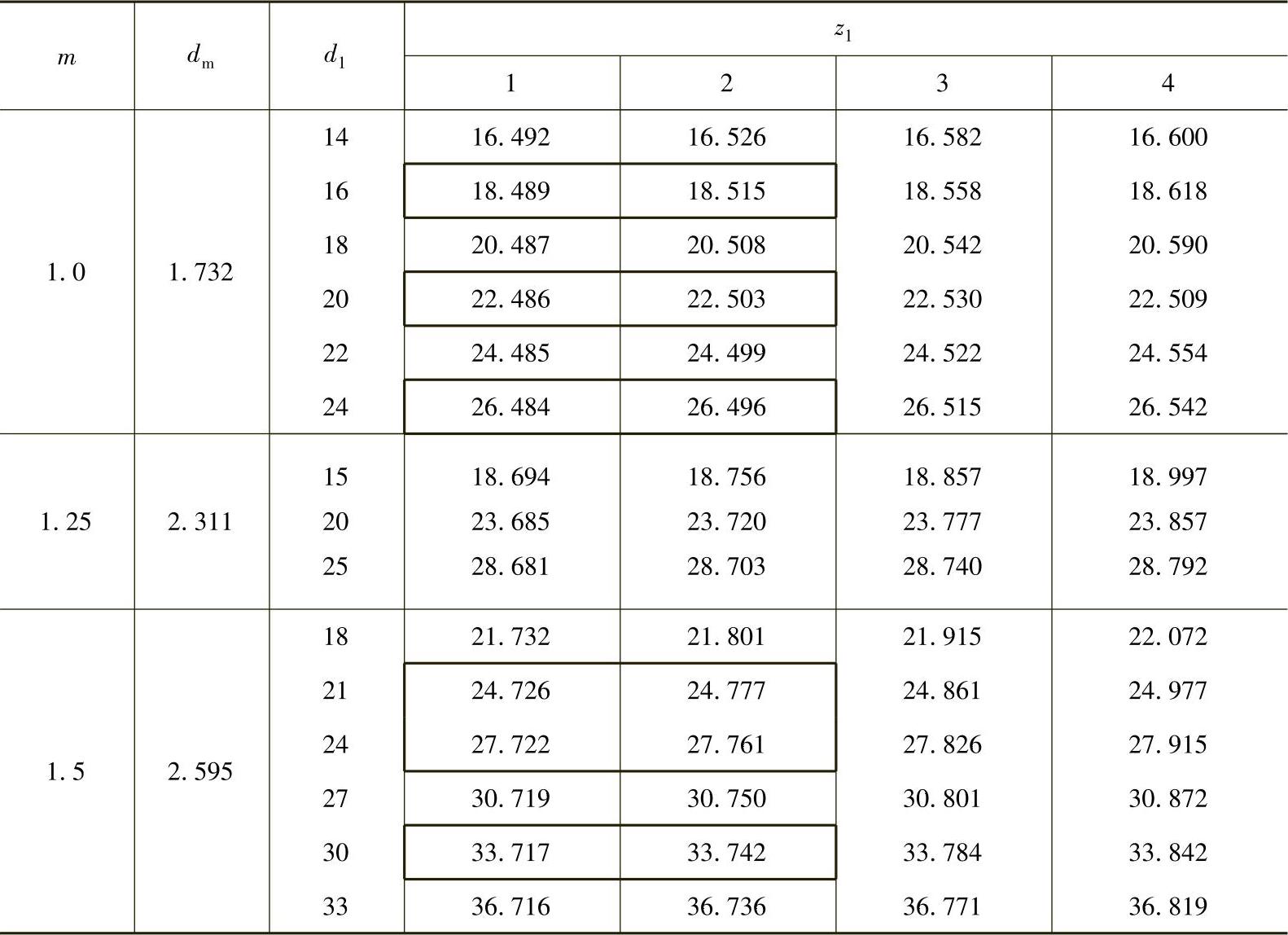

表13 - 51 阿基米德圆柱蜗杆量柱测量距M （单位：mm）
(www.daowen.com)
（续）
注：带黑框者为优选参数。
表13 - 52 蜗轮齿宽角之半δ
设计小模数圆柱蜗杆传动时，为了凑配中心距也常采用变位传动。变位方法与齿轮相同，是利用刀具相对于蜗轮坯的径向位移来实现的，见图13-4。由于蜗杆相当于齿条或滚刀，所以，蜗杆不变位，尺寸保持不变，仅蜗轮变位。普通圆柱蜗杆传动的变位系数一般取x=-1～1，在避免根切的情况下尽量取负值。
变位蜗杆传动的几何尺寸计算见表13-53。
表13 - 53 变位蜗杆传动几何尺寸计算

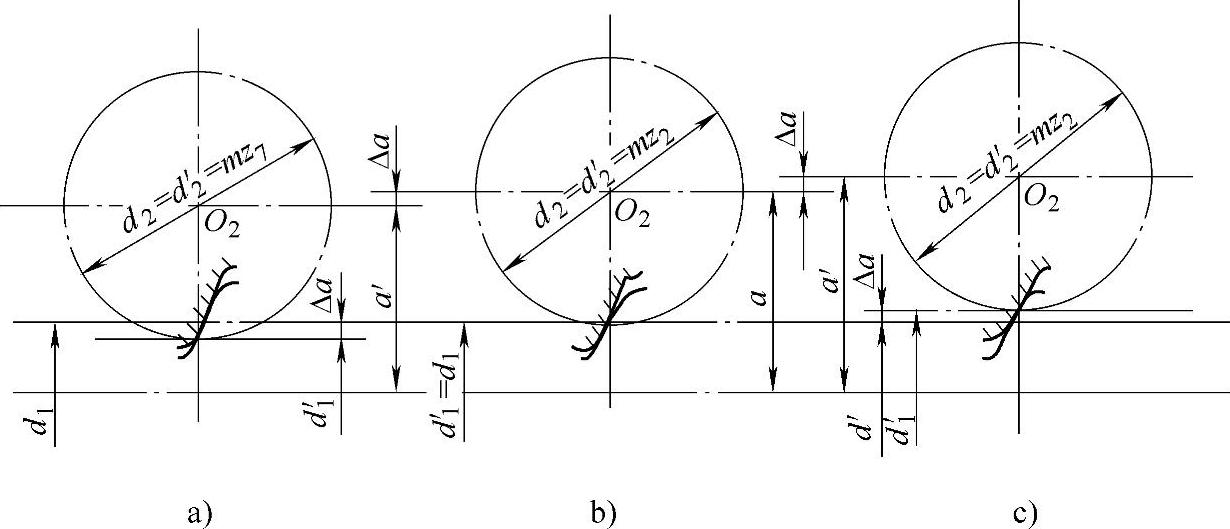

图13-4 变位蜗杆传动
a）负变位传动（a′＜a） b）标准传动（a′=a） c）正变位传动（a′＞a）
