变位齿轮传动的几何计算方法

时间:2023-07-01 理论教育 版权反馈
【摘要】:齿数zmin=17的直齿圆柱齿轮,不产生根切的最小变位系数为表13-3列出了设计少齿数变位齿轮时(m=1)需用的一些数据。根据两齿轮变位系数之和,一对啮合齿轮传动可分为下列三种类型:1)标准齿轮传动x1+x2=0,且x1=0、x2=0。2)高度变位齿轮传动x1+x2=0,且x1=-x2;对于内啮合传动,x1=x2,符号相同。3)角度变位齿轮传动x1+x2≠0。一般情况下,精密机械与精密仪器用的小模数齿轮传动,常常采用高度变位齿轮传动。高度变位圆柱齿轮传动的几何计算见表13-5。

变位齿轮传动的几何计算方法

1)避免根切,以得到少齿数的齿轮。齿数zmin=17的直齿圆柱齿轮,不产生根切的最小变位系数为


表13-3列出了设计少齿数变位齿轮时(m=1)需用的一些数据。

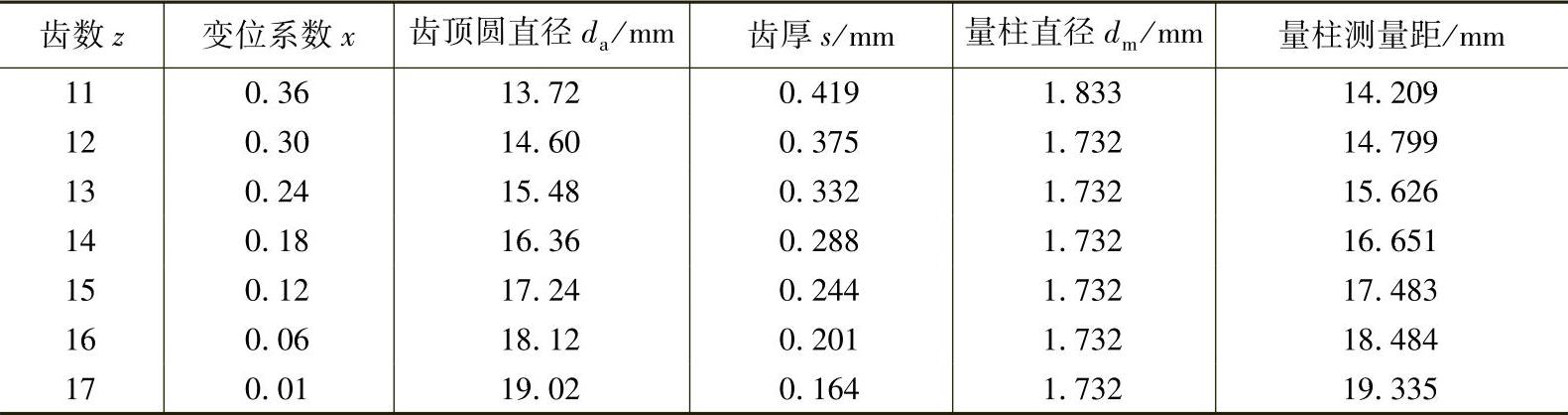

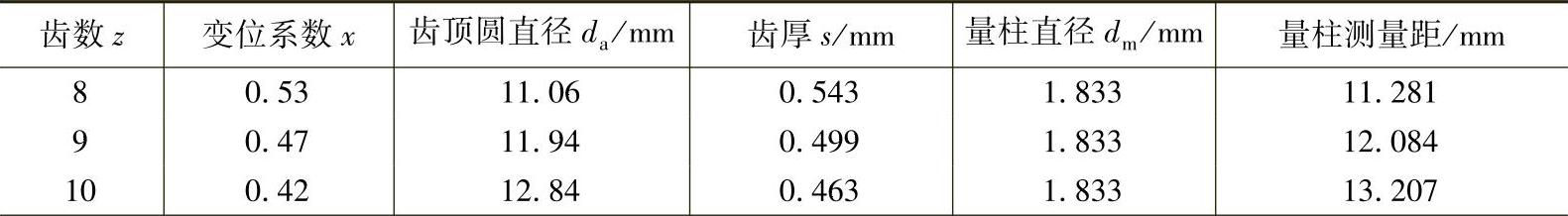

表13 - 3 避免根切的最小变位系数


(续)

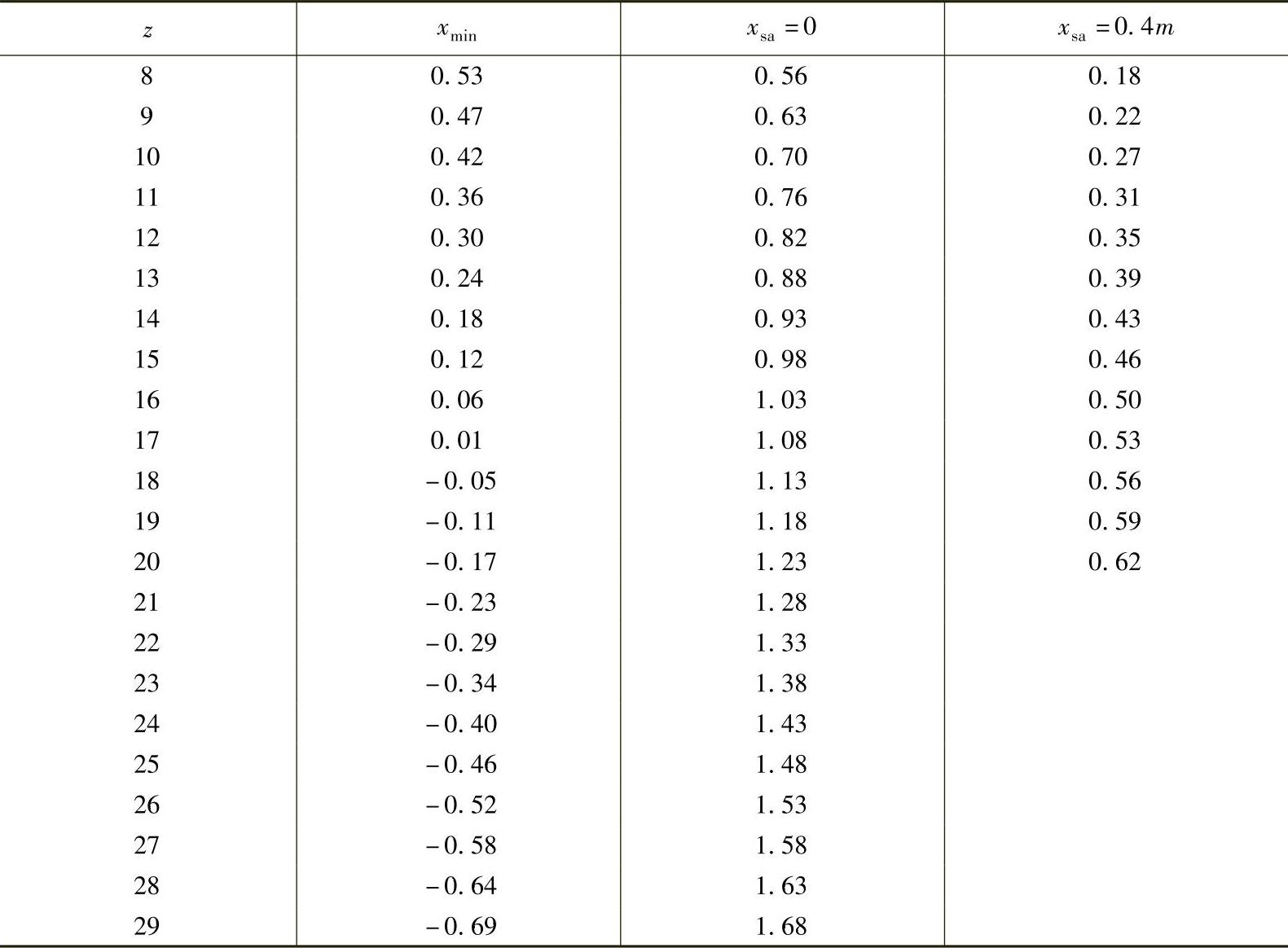

表13-4列出的xmin为不发生根切时的变位系数;xsa=0为齿顶变尖时的变位系数;xsa=0.4m为齿顶圆齿顶厚sa=0.4m时的变位系数。

表13 - 4 变位系数选择表


2)配凑中心距。

3)改善齿轮副的啮合性能。

4)修复旧齿轮。

根据两齿轮变位系数之和,一对啮合齿轮传动可分为下列三种类型:

1)标准齿轮传动x1+x2=0,且x1=0、x2=0。(www.daowen.com)

2)高度变位齿轮传动x1+x2=0,且x1=-x2;对于内啮合传动,x1=x2,符号相同。

3)角度变位齿轮传动x1+x2≠0。

一般情况下,精密机械与精密仪器用的小模数齿轮传动,常常采用高度变位齿轮传动。

高度变位圆柱齿轮传动的几何计算见表13-5。

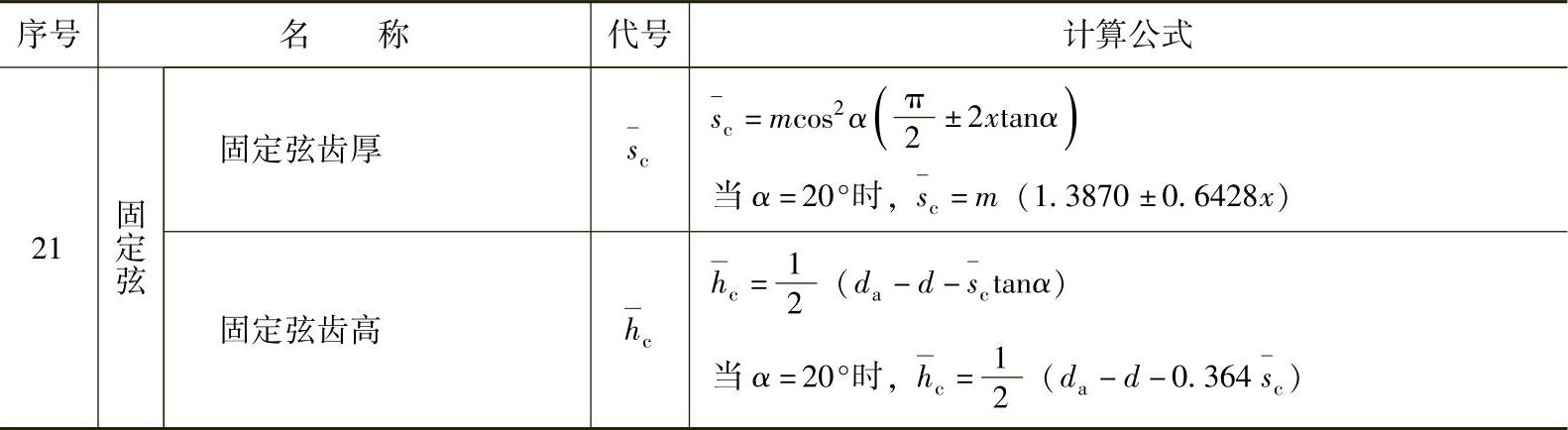

表13 - 5 高度变位圆柱齿轮传动的几何计算


(续)


注:小模数高度变位齿轮传动主要用于避免小齿轮的轮齿根切。

角度变位圆柱齿轮传动的几何计算见表13-6。

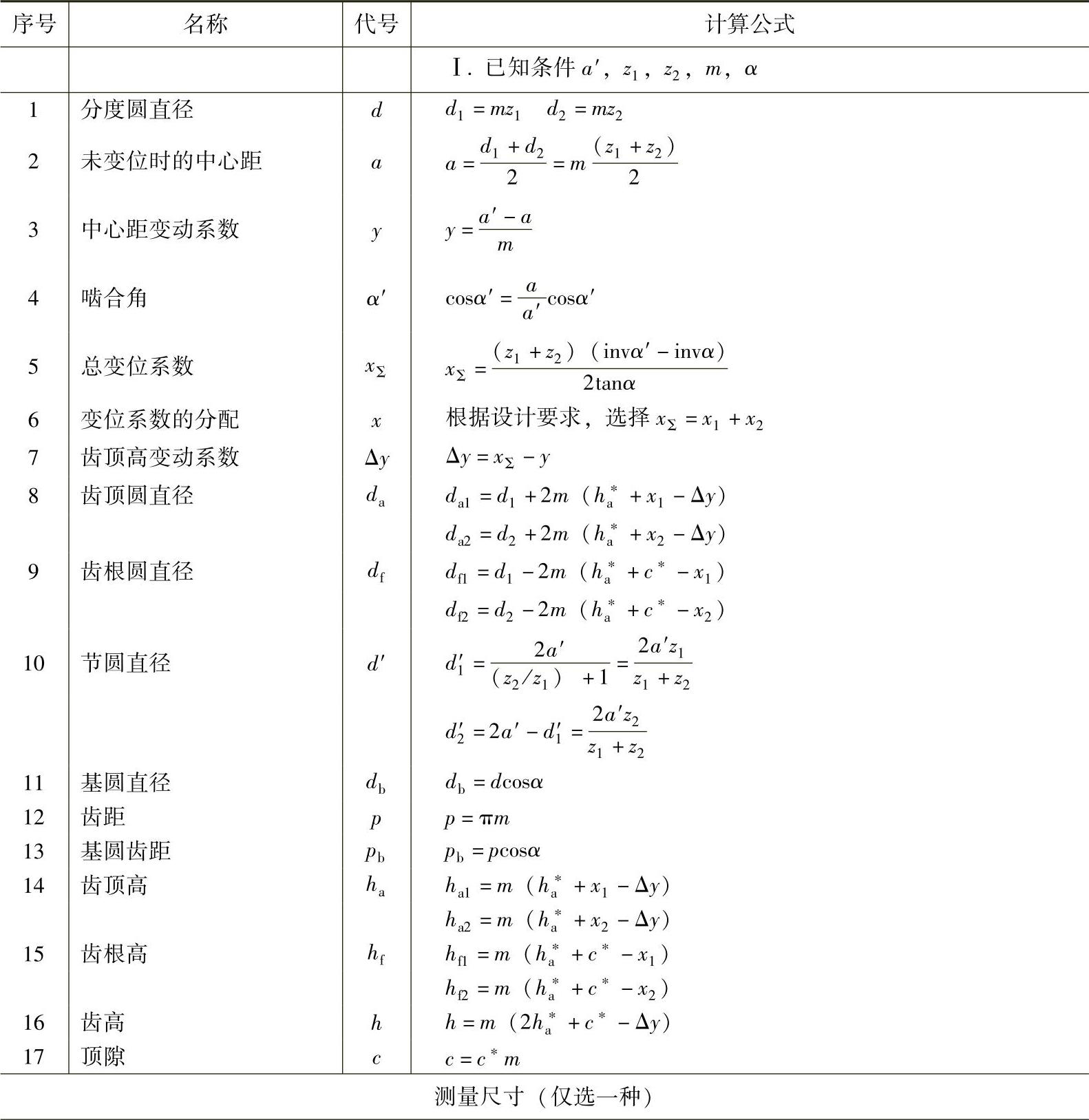

表13 - 6 外啮合角度变位圆柱齿轮传动的几何计算


(续)
