销齿传动的强度计算，一般是先按表面接触强度条件算出销轮销直径dp的值，其次按dp/p比值计算出齿距p，然后再分别对销轮销齿和齿轮轮齿进行弯曲强度验算。同时还应保证具有一定的抗磨损强度及滚压强度。
接触强度计算公式的建立条件：如果两轮齿材料均为钢，即弹性模量E1=E2=2.1×105MPa，则以两轮齿在节点处接触时作为计算位置。此时，两轮齿接触点处的曲率半径分别为ρ1=0.5dp、ρ2=1.5dp。
若两轮齿的材料不同时，应取其中[σH]较小者计算。
此外，如果需要，销轮夹板厚度δ可按表12-2验算其挤压应力条件。
齿轮常用材料有45、40Cr、35CrMo、42CrMo等。齿轮齿坯调质处理硬度为240～270HBW，齿面硬度为45～50HRC，有效硬化层应不小于2mm；销齿面硬度不低于40HRC，有效硬化层应不小于2mm。采用硬齿面同时为了提高齿面抗磨损性能。

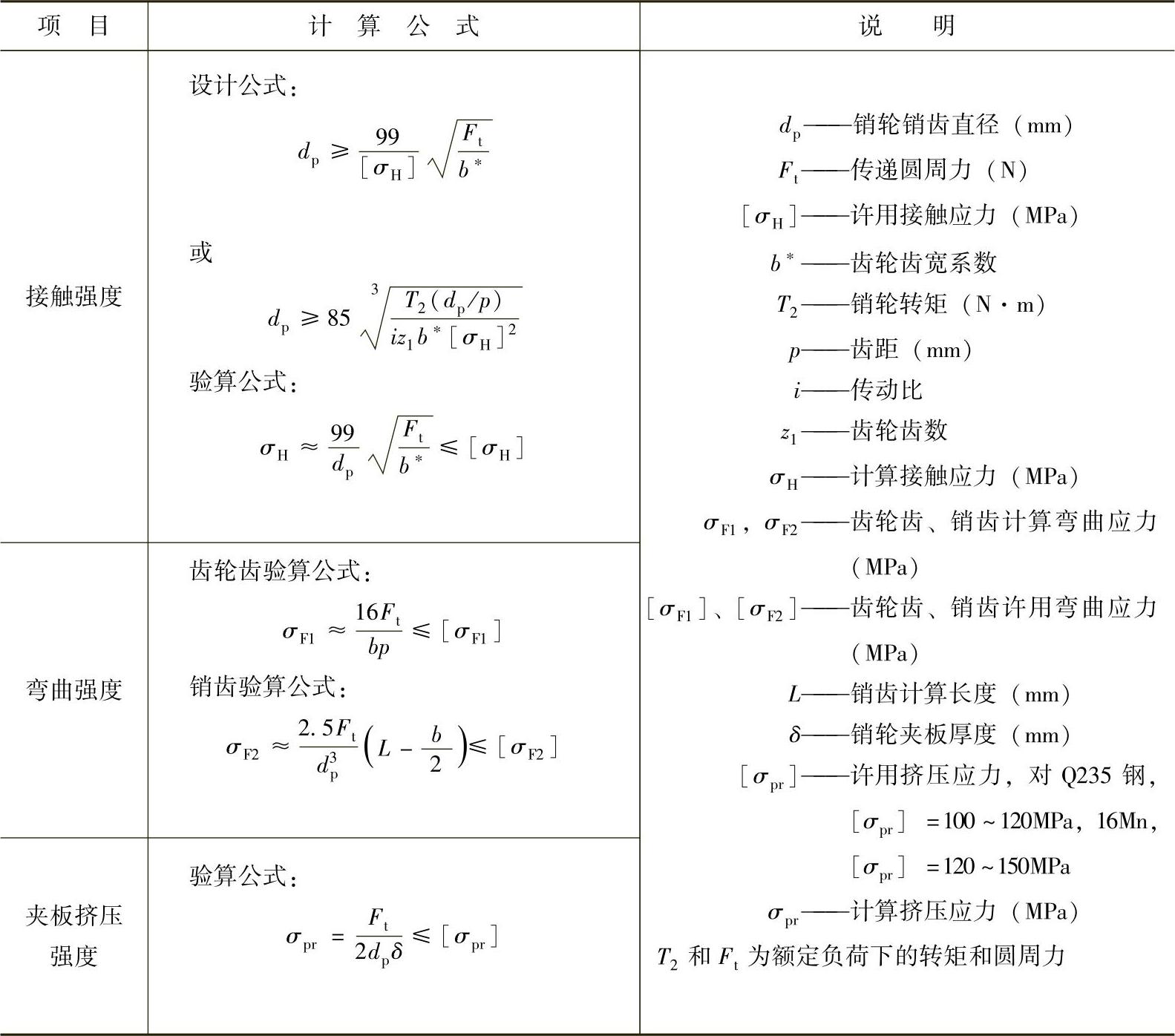

表12-2 强度计算公式
(www.daowen.com)
材料的许用接触应力[σH]及轮齿许用弯曲应力[σF1]见表12-3。销齿许用弯曲应力[σF2]见表12-4。

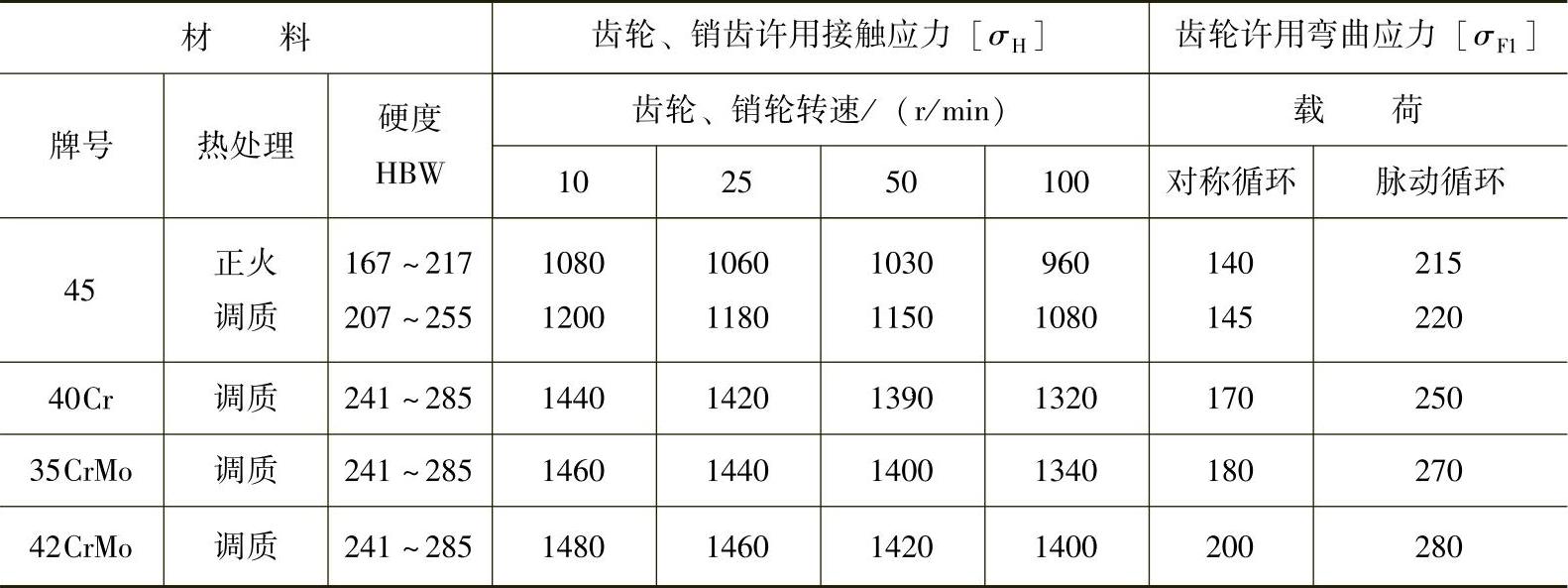

表12 - 3 许用接触应力[σH]及轮齿许用弯曲应力[σF1] （单位：MPa）

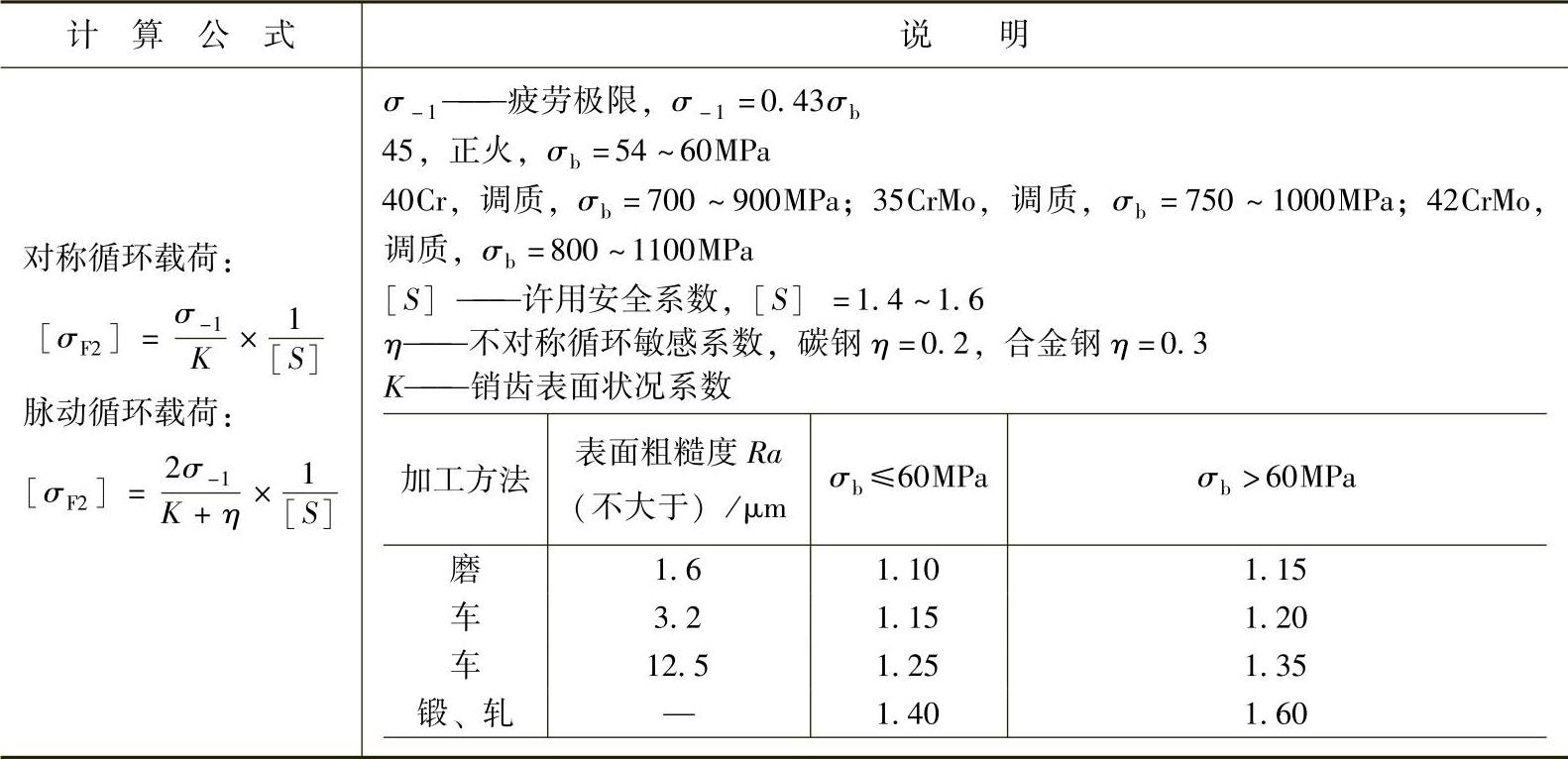

表12-4 销齿许用弯曲应力[σF2]
