1）W机构柱销的数目z_w柱销的数目z_w受摆线轮尺寸的限制，当摆线轮尺寸较小时，柱销数目过多将削弱摆线轮的幅板强度。设计时，z_w可根据针齿中心圆直径d_p按表11-8选择。

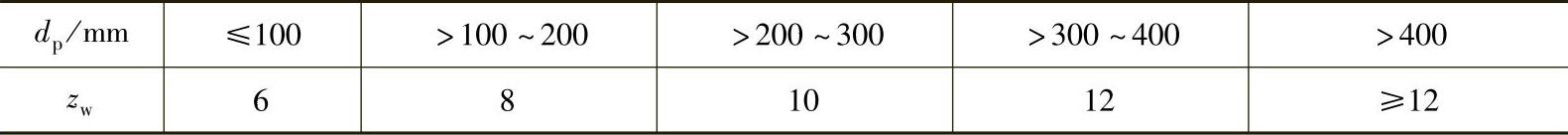

表11-8 W机构柱销数目参考值

2）柱销中心圆半径R_w合理的R_w值按下式计算：

式中 r_fc——摆线轮的齿根圆半径（mm），按表11-5公式计算；

R_n——摆线轮的中心孔半径（mm），根据结构要求及滚动轴承标准确定，初算时可取R_n=（0.4～0.5）r_p。

3）W机构的柱销直径d_sw和柱销套直径d_rw柱销直径d_sw由柱销的抗弯强度条件决定，销套直径

d_rw=（1.3～1.5）d_sw

或按表11-9选用。(www.daowen.com)

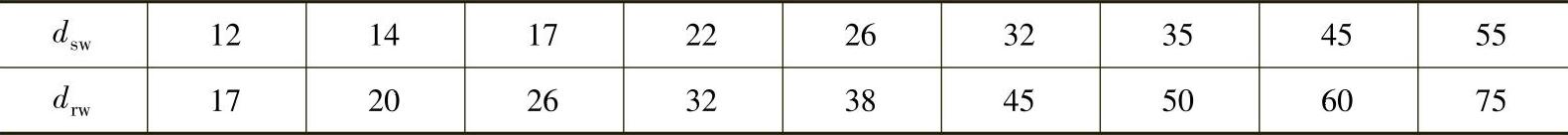

表11 - 9 W机构柱销和柱销套直径参考值 （单位：mm）

4）摆线轮上的销孔直径

d_w=d_rw+2a+Δ（11-31）

式中 Δ——柱销孔与柱销套之间的间隙（mm），d_p≤550mm时，Δ=0.15mm，d_p＞550mm时Δ=0.20～0.30mm。

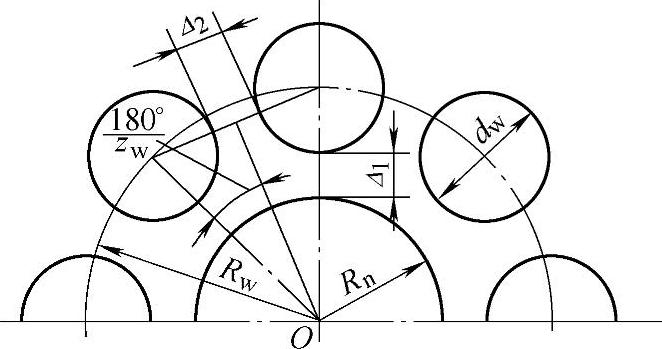

图11-27 摆线轮销孔壁厚Δ₁和Δ2

算出d_w以后，需验算摆线轮上的销孔壁厚Δ₁和Δ₂（图11-27），并保证最小壁厚不小于〔Δ〕=0.03d_p，由图11-27得
