(1)少齿差外齿轮齿形系数
少齿差外齿轮齿形系数按30°切线法确定轮齿危险断面位置进行计算。计算公式为
式中 hF——法向力的作用线与轮齿中心线交点至危险断面的距离,见图10-35;
sF——危险断面的厚度;
αF——法向力作用线与两切点连线的夹角。
YF也可直接查线图取得,图10-36与图10-37分别为齿顶高系数ha*=0.75与0.8的齿形系数线图。

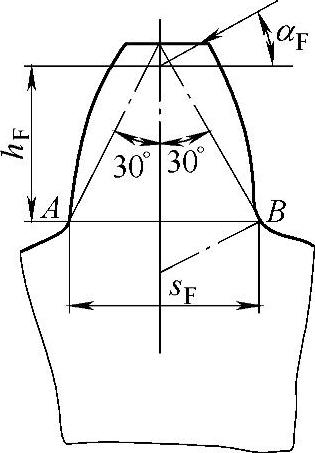

图10-35 外齿轮齿形系数计算简图
对于零齿差外齿轮齿形系数,因它具有切向变位,在没有现成资料时,其参数hF、sF与αF可通过作图法量得,然后按式(10-29)计算。
(2)少齿差内齿轮齿形系数
内齿轮齿形系数的计算资料较少,少齿差传动资料更少。内齿轮由于弯曲强度不够而破坏的概率甚低,甚至可不必校核计算。如内齿轮重要,一定要校核,可采用作图法求取齿形系数。

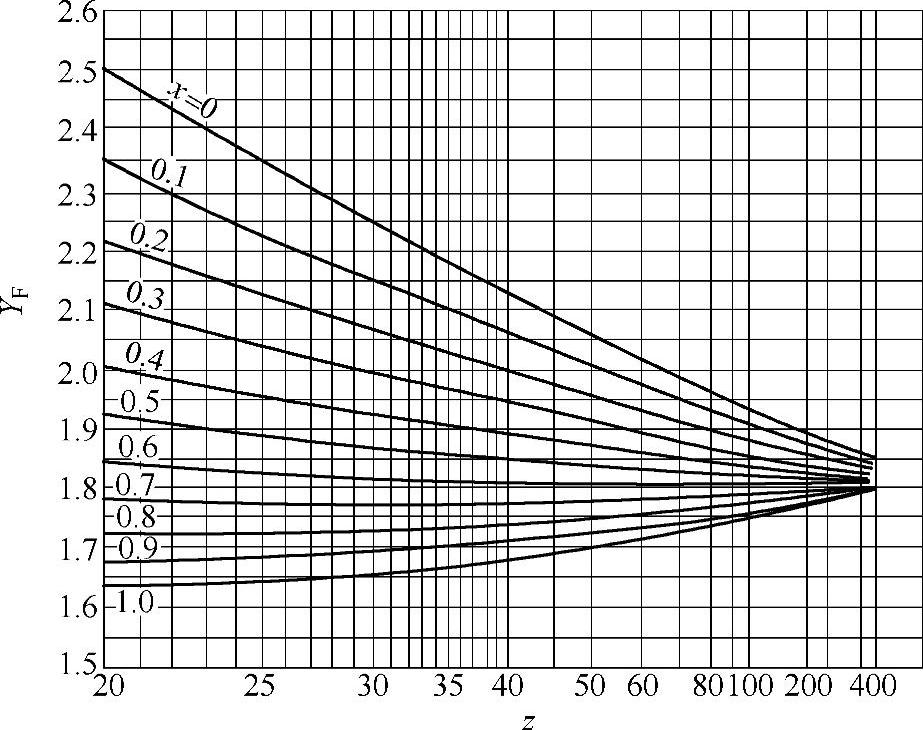

图10-36 齿形系数YF(ha*=0.75)
对于内齿轮用30°切线法确定危险断面不甚合理,经有限元分析及光弹试验验证,可按55°切线法确定轮齿的危险断面,以此作为近似作图法的依据。作图法步骤如下(图10-38):
1)计算内齿轮分度圆上的齿厚s2(www.daowen.com)
式中 Δ2=(z2-z1)(invα-invα2′)-Δ1
Δ2为负值,其他符号同前。
2)作齿条中线,在中线上截取AB=s2。
图10-37 齿形系数YF(ha*=0.8)
3)过A和B作齿条的齿形。
4)作齿条的齿顶线与相平行,其距离ha2=(ha*-y02-Δy)m。
5)作齿条的齿根线与相平行,其距离hf2=(ha*+c*+y02)m。
6)作齿根处圆角,取圆角半径ρ0=0.38m。
7)相对于轮齿中心线作55°的直线与齿根圆角相切,在两切点间连一直线,其长度为sF。

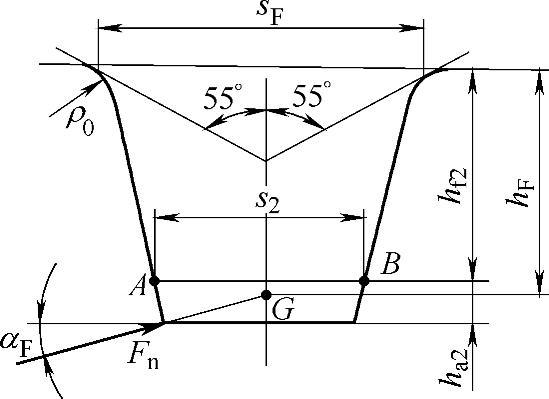

图10-38 内齿轮齿形系数作图法
8)过齿顶沿与齿顶线夹角αF方向作齿面的法线,与轮齿中心线交于G点,则在图上量取hF值。
9)用式(10-29)计算齿形系数。
