取图10-30所示啮合位置的行星外齿轮作为离体,不计摩擦力,主要承受着三种载荷:
(1)内齿轮作用在行星外齿轮上的法向力
式中 TH——输入轴转矩(N·mm),TH;
nH——转臂转速即电动机转速(r/min)。
Fn可分解成x方向与y方向的分力
Fx=Fncosα′
Fy=Fnsinα′
(2)销轴作用在行星外齿轮上的力FVi

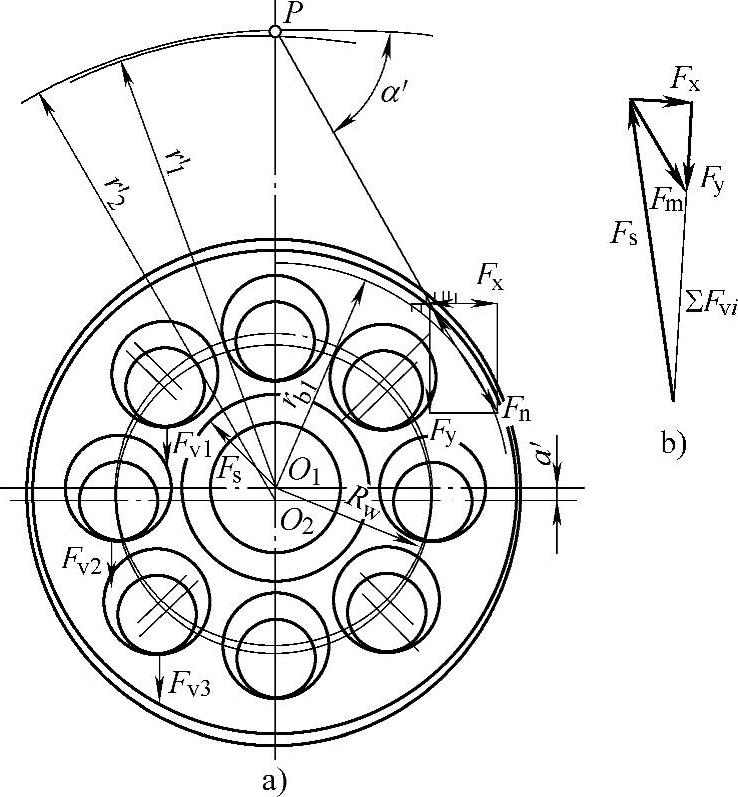

图10-30 行星外齿轮受力图
图10-31表示当输入轴开始逆时针方向转动时,行星外齿轮的受力情况。销轴对销孔壁的作用力FVi可通过对节点取矩求得:
式中 T1——作用在行星外齿轮上的转矩;(www.daowen.com)
Rw———销孔中心圆半径;
θi———销轴与销孔壁接触点和中心O1连线与y轴夹角;
nw———销轴数。
由于制造与安装误差的影响,各销轴不可能与销孔同时接触,试验证实仅2~3个或3~4个销轴同时受力,实际上销轴受力要比计算的大。在设计计算时,可将FVmax乘上一个载荷放大系数φ,可取φ=1.35。
图10-31中,ε为应变,εx为沿x方向应变,εy为沿y方向应变。
(3)转臂轴承作用在行星外齿轮上的力Fs

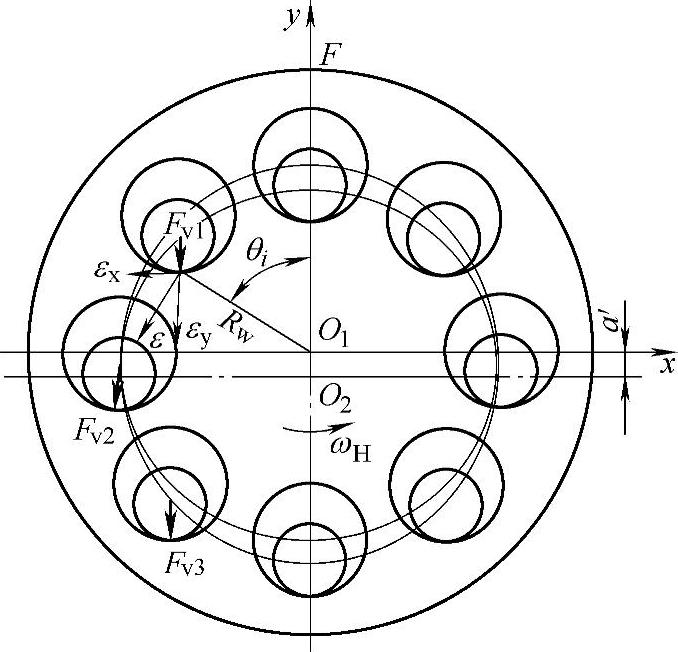

图10-31 计算FVi简图
通常销轴数nw=6~12范围内,从表10-20可知,最大值与平均值
比较接近,所以Fs可写成:

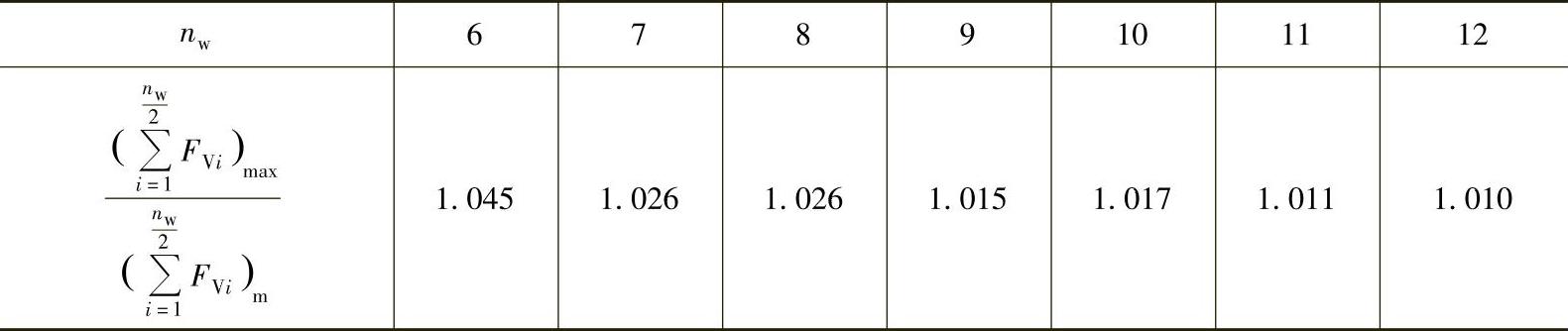

表10-20与
比较
