由于少齿差内啮合齿轮副的内外齿轮仅相差1、2齿或3、4齿，故采用标准渐开线齿轮不能进行正常的啮合传动，将会发生下列各种干涉现象：

1）过渡曲线干涉

①内齿轮齿顶与滚切外齿轮根部过渡曲线的干涉。

②内齿轮齿顶与插制外齿轮根部过渡曲线的干涉。

③外齿轮齿顶与内齿轮根部过渡曲线的干涉。

2）切齿时的顶切与根切

①用插齿刀插制外齿轮时的顶切。

②用插齿刀插制内齿轮时的顶切。

③用滚刀滚切外齿轮时的根切。

3）内齿轮齿顶部分为非渐开线。

4）节点对面齿顶干涉。

5）齿廓重叠干涉。

6）内外齿轮沿径向移动发生径向干涉。

除上述渐开线内齿轮副发生的干涉条件外，还受到为使传动平稳需满足重合度ε大于1的要求。(www.daowen.com)

图10-20 一齿差内啮合封闭图

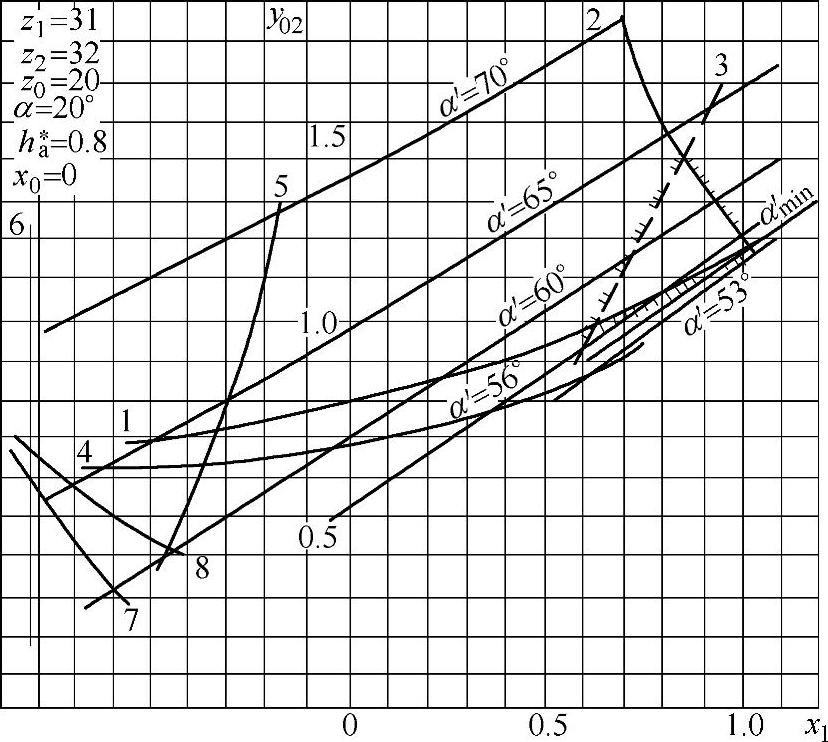

图10-20表示一对一齿差齿轮副的干涉与限制曲线图，以外齿轮的变位系数x₁为横坐标，插制内齿轮时的中心距变动系数y₀₂为纵坐标，图中曲线含义如下：

曲线1——齿廓重叠干涉的临界曲线G_s=0，曲线上方G_s＞0为不干涉的许用区；

曲线2——重合度ε=1的曲线，曲线的左下方ε＞1为许用区；

曲线3——虚线，齿顶高变动系数Δy=y-y₀₂+x=0的曲线，为达到标准齿轮的径向间隙，齿顶高变动系数可正可负，即齿顶可缩短或伸长，从强度考虑，不宜伸长，故曲线右方为选择区，这是一个限制的参考条件；

曲线4——节点对面齿顶干涉的临界曲线G=0，曲线上方G>0为不干涉许用区；

曲线5——插制外齿轮时，不产生顶切的限制曲线，在曲线右方为不干涉的许用区；

曲线6——插制外齿轮时，不产生根切的限制曲线，在曲线右方为许用区；

曲线7——保证内齿轮齿顶部分为渐开线的限制曲线，在曲线右上方为许用区；

曲线8——内齿轮齿顶与外齿轮齿根过渡曲线不发生干涉的限制曲线，在曲线右上方为许用区。

图10-20中的各种干涉与限制条件虽然多，但其主要的限制条件为两条，即G_s>0与ε>1。图中曲线1、2、3构成一个较小的封闭区域，在这个区域中选择变位系数能满足要求，通常称这种曲线图为封闭图。
