灰铸铁机体机壳机座机盖的力学性能及其它需求

(1)机体、机壳、机座、机盖

1)机体、机壳、机座采用HT300,机盖采用HT250,其力学性能不低于GB/T9436—1988《灰铸铁件》的规定。允许采用焊接件。

2)应进行时效处理。

3)机体、机壳、机盖不准渗、漏油。

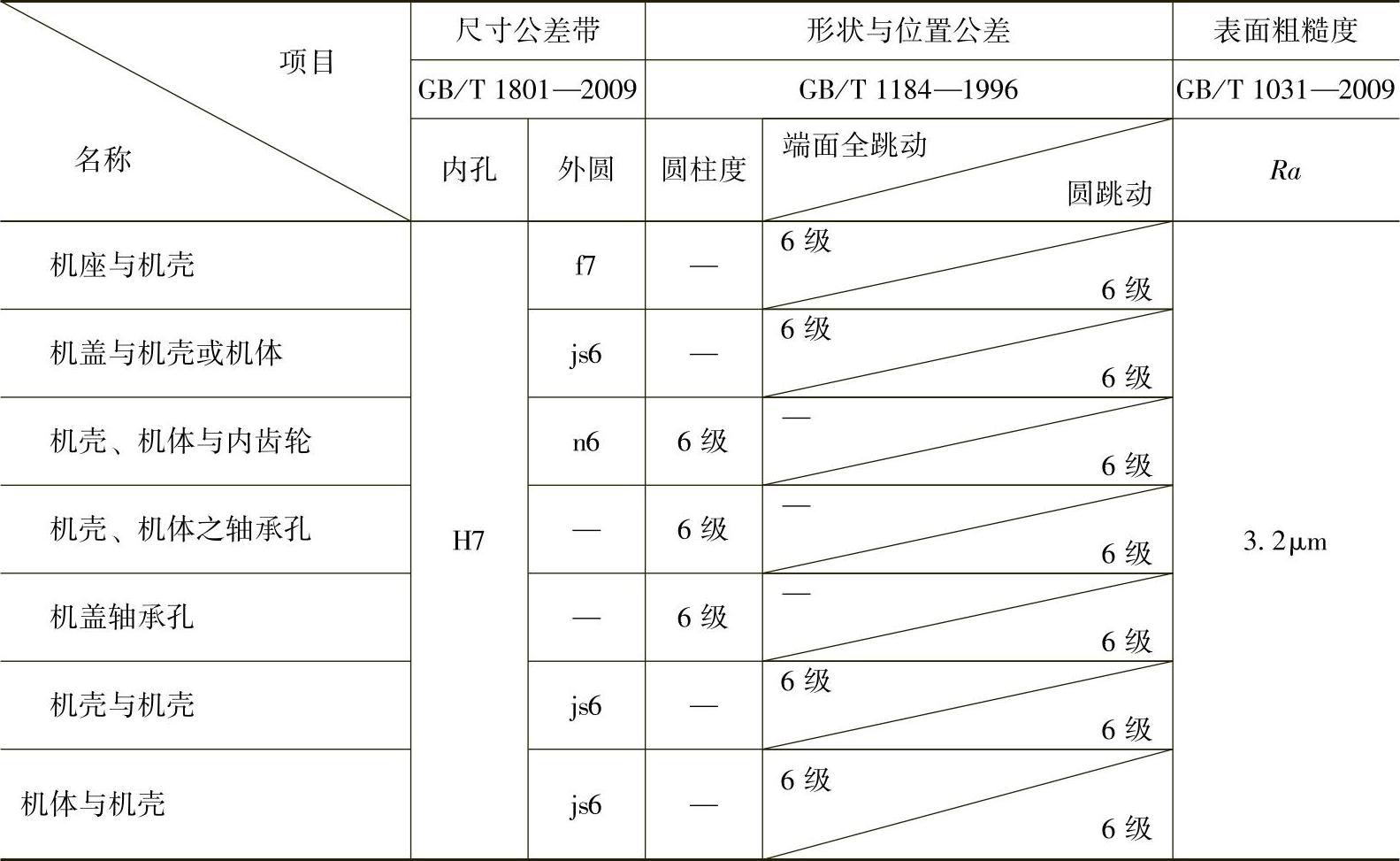

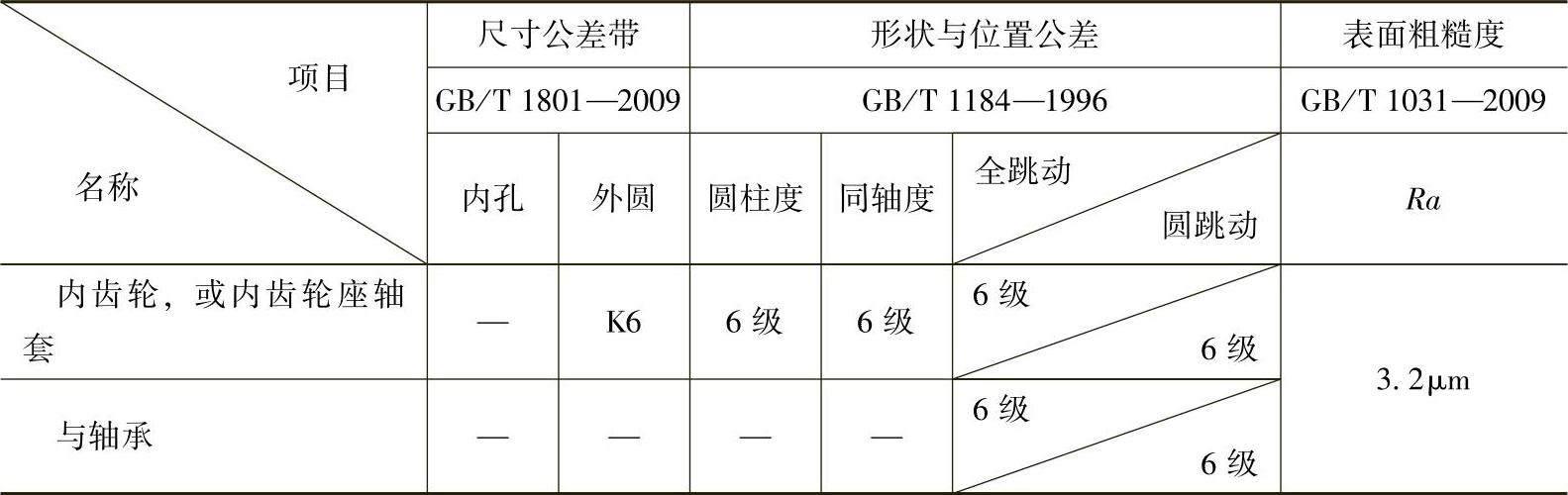

4)机体、机壳、机盖、内孔、外圆,轴承孔尺寸公差带,各配合面及端面形位公差,表面粗糙度见表8-40。

表8-40 技术要求


5)定轴机壳轴承孔轴线平行度公差,在轴承跨距上测量,不大于表8-41规定值。

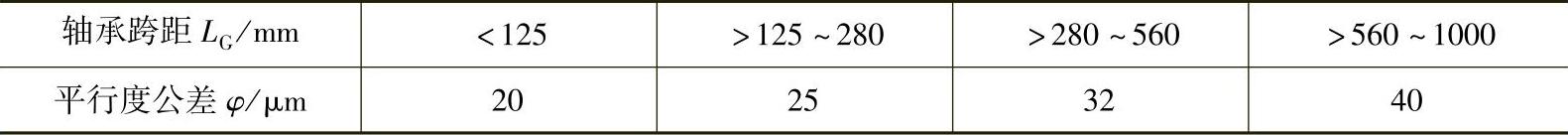

表8-41 定轴机壳轴承孔轴线平行度公差


(2)行星架

1)行星架采用QT600—3,其力学性能不低于GB/T 1348—2009《球墨铸铁件》的规定值。允许采用机械性能相当的材料,进行焊接或组装。

2)热处理硬度:190~270HBW。

3)行星轴孔距相对误差tt不大于表8-42规定值。

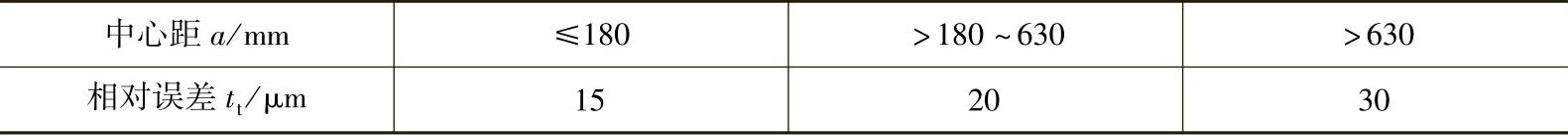

表8-42 行星轴孔距相对误差

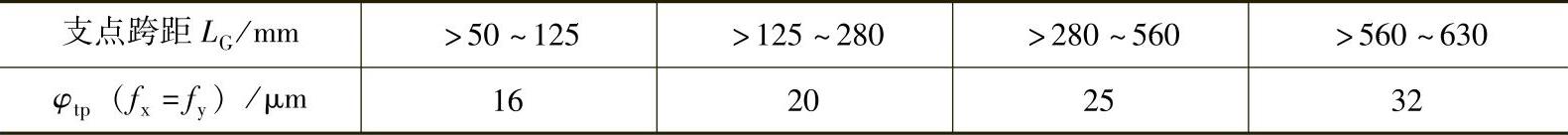

4)行星轴孔轴线对行星架轴线的平行度公差φtp不大于表8-43规定值。

表8-43 行星轴孔轴线对行星架轴线的平行度公差


注:当单臂行星架时,LG应为行星架支承厚度。fxfy——在全齿宽上,x方向和y方向的轴线平行度公差。

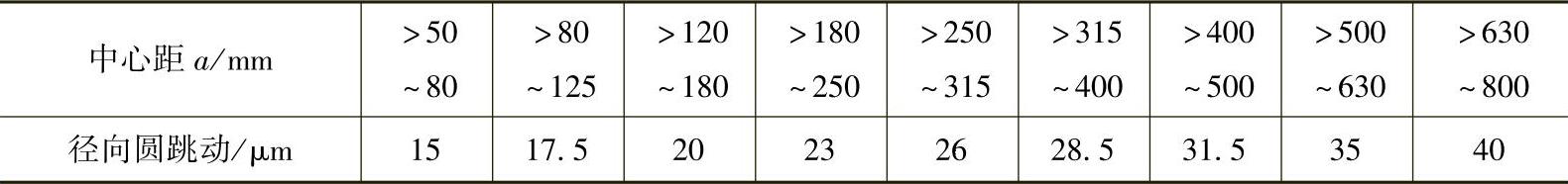

5)行星轴孔轴,线对行星架轴线的径向圆跳动不大于表8-44规定值。

表8-44 行星轴孔轴线对行星架轴线的径向圆跳动值


6)中心距a极限偏差fa应符合表8-45的规定值。

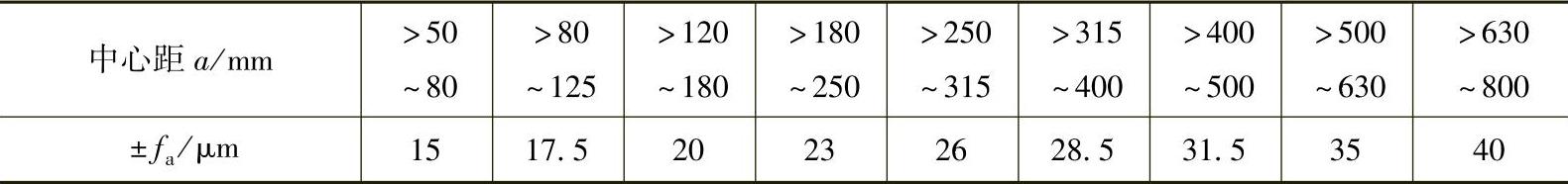

表8-45 中心距a极限偏差fa


注:含定轴齿轮传动中心距。

7)浮动行星架应进行静平衡,不平衡质量不大于表8-46规定值。

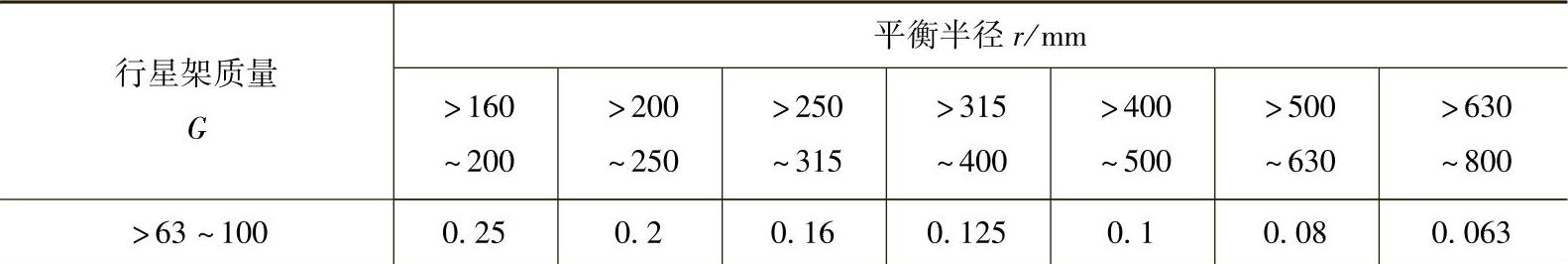

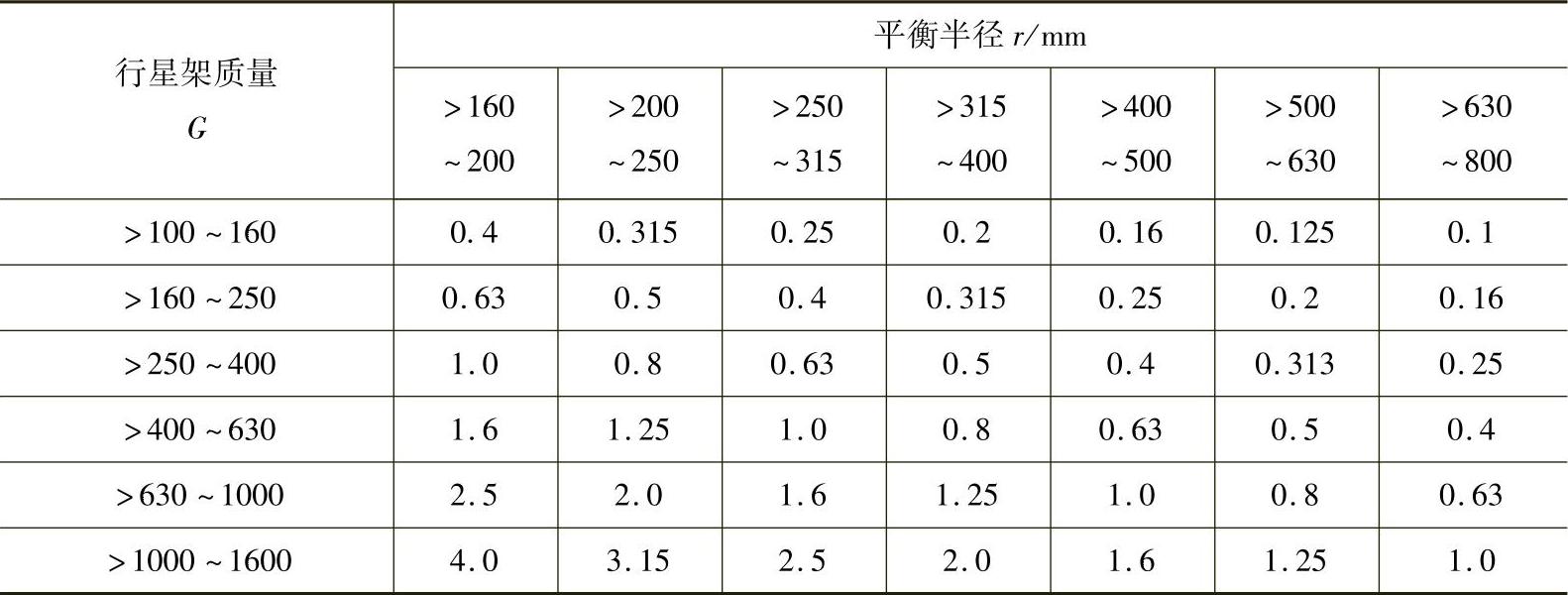

表8-46 浮动行星架静平衡质量 (单位:kg)


(续)


8)行星架内孔,外圆、轴承位(内外圈)尺寸公差带各配合面,及端面形位公差,表面粗糙度应符合表8-47的规定。

表8-47 尺寸公差带各配合面、端面形位公差、表面粗糙度


(3)弹性杆

1)弹性杆,采用60Si2Mn材料,热处理硬度45~50HRC。

2)弹性杆外圆,轴承、尺寸公差带,形位公差,表面粗糙度应符合表8-48的规定。

表8-48 尺寸公差带、形位公差、表面粗糙度


(4)齿轮、齿轮轴、轴

1)齿轮、齿轮轴、内齿轮、轴均采用锻件。材料,热处理及力学性能见表8-49的规定。

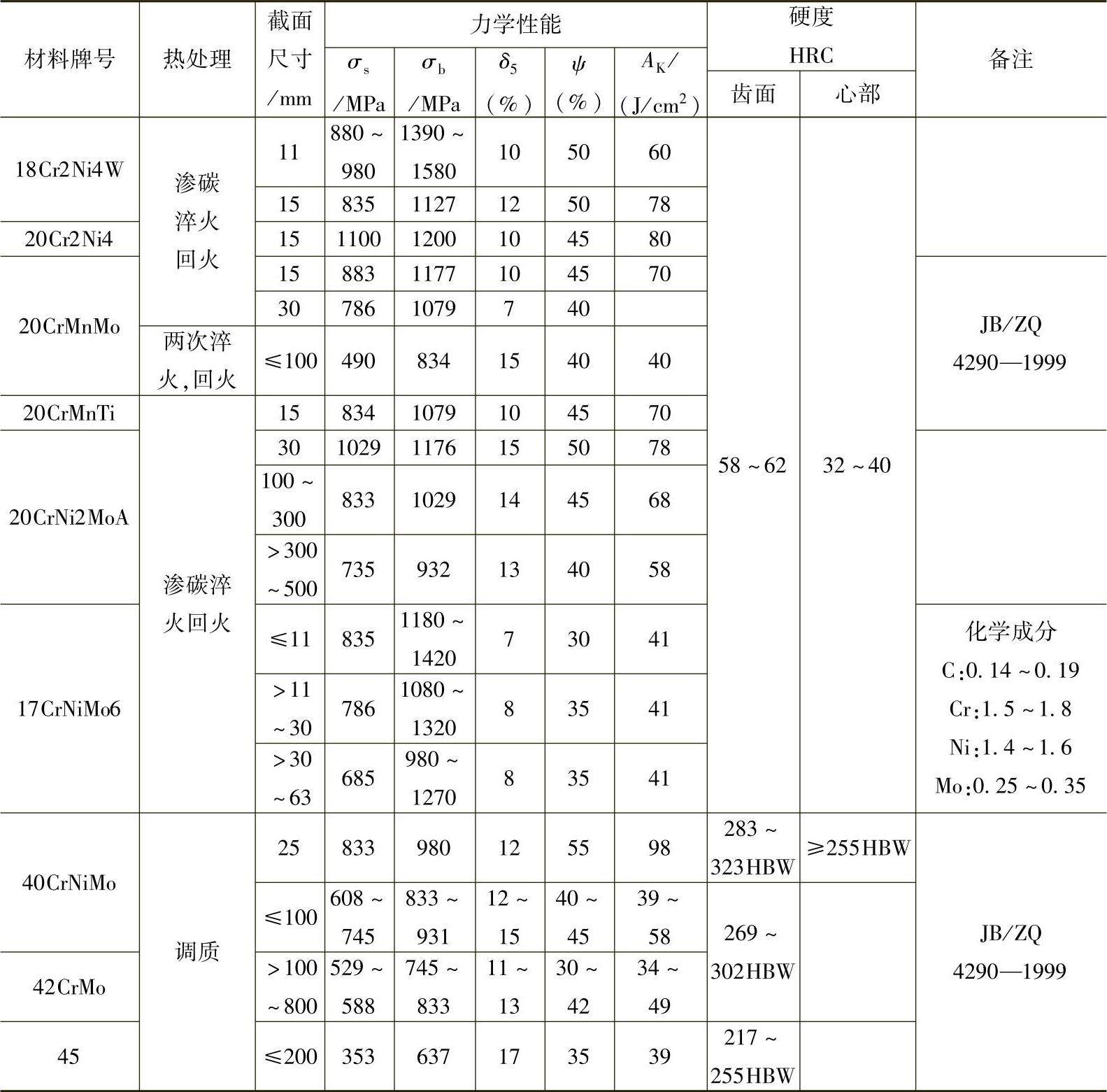

表8-49 材料热处理及力学性能


2)太阳轮、行星轮、齿轮及齿轮轴,采用18Cr2Ni4W或20Cr2Ni4A其力学性能见表8-49,允许采用力学性能相当或较高材料。齿轮渗碳淬火,齿面硬度为58~62HRC,齿芯硬度为32~40HRC。齿面精加工后不得有裂纹,其有效硬化层深度Eht值见表8-50。

3)内齿轮和内齿盘,浮动齿套分别采用40CrNiMo和42CrMo,其热处理及力学性能见表8-49。允许采用力学性能相当或较高材料。

4)行星轴、输出轴采用45钢,热处理及力学性能见表8-49。

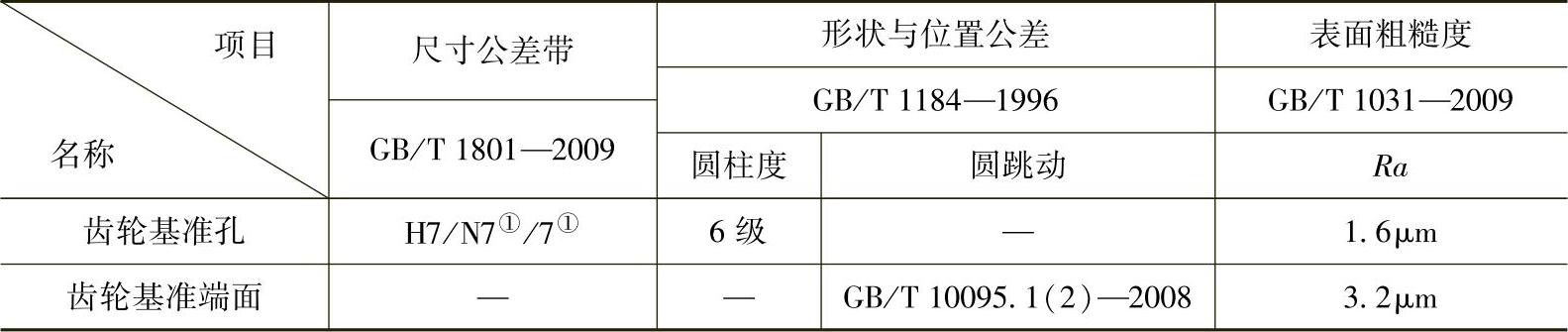

5)齿轮基准孔、其准端面的尺寸公差带,形状位置公差及表面粗糙度应符合表8-51的规定。

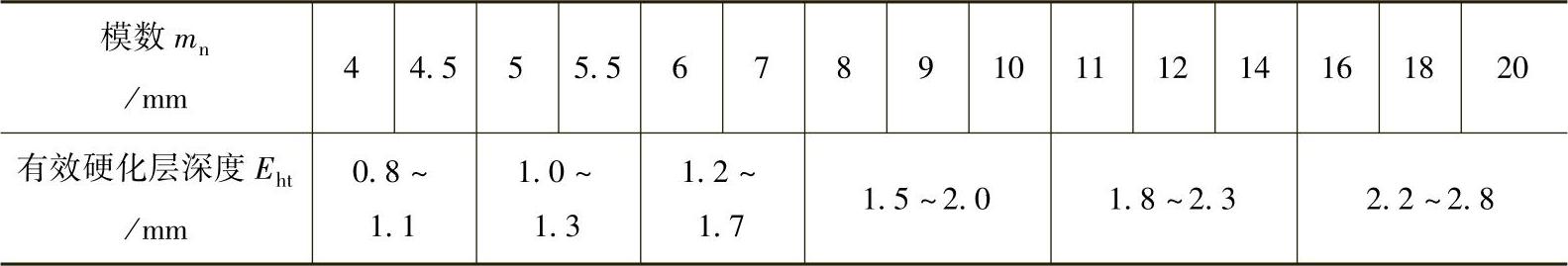

表8-50 有效硬化层深度


表8-51 尺寸公差带、形状位置公差及表面粗糙度


①为行星轮内孔与轴承的配合公差带。

6)齿轮轴和轴的基准轴颈、轴肩、轴伸加工尺寸公差带,形状位置公差及表面粗糙度应符合表8-52的规定。

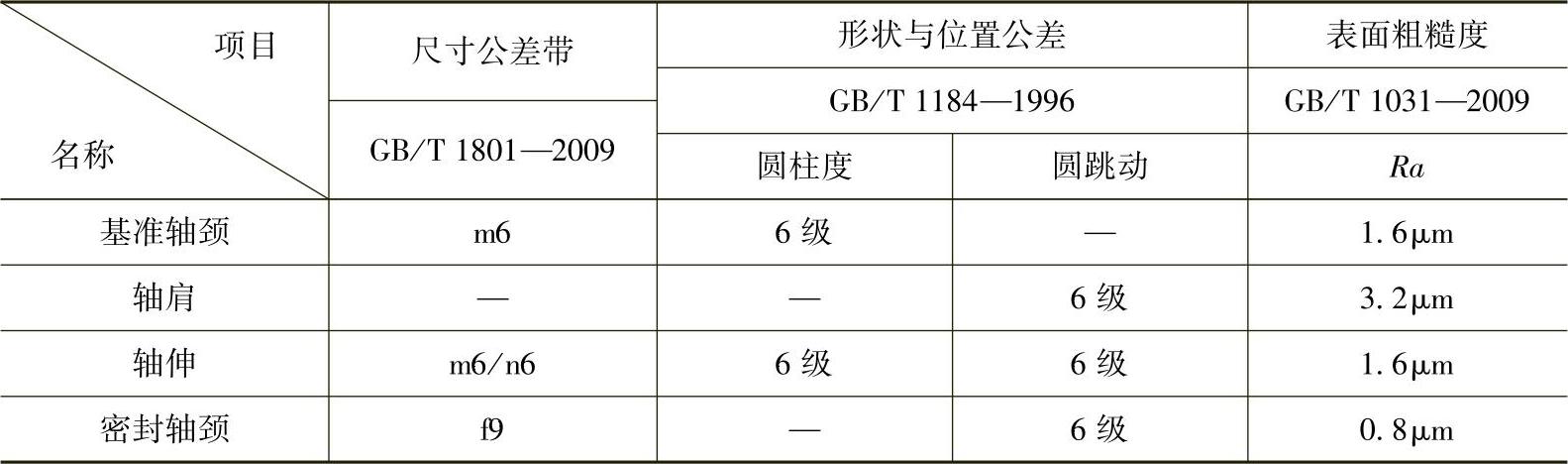

表8-52 尺寸公差带、形状位置公差及表面粗糙度


7)定轴齿轮与轴的配合公差应符合表8-53的规定。(www.daowen.com)

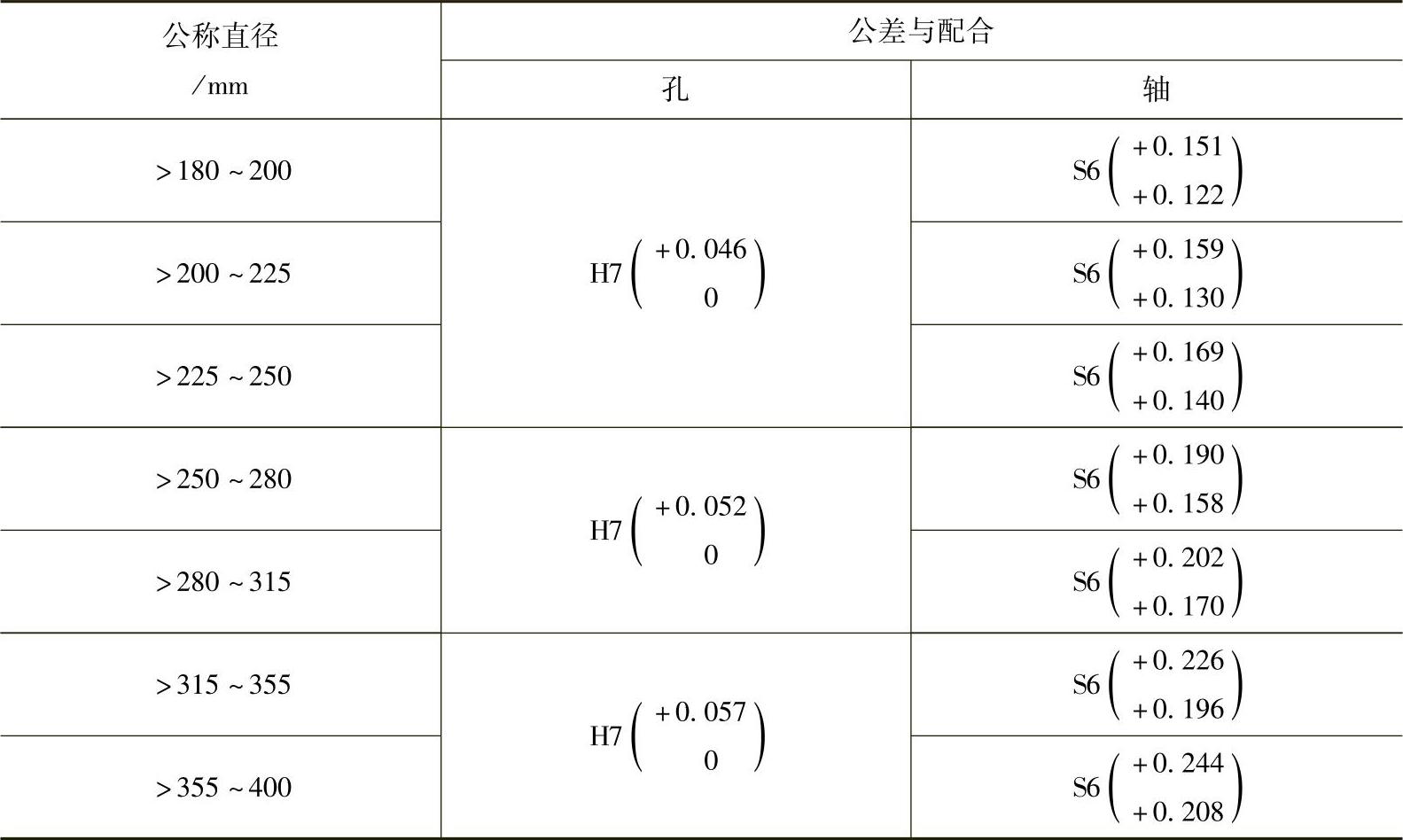

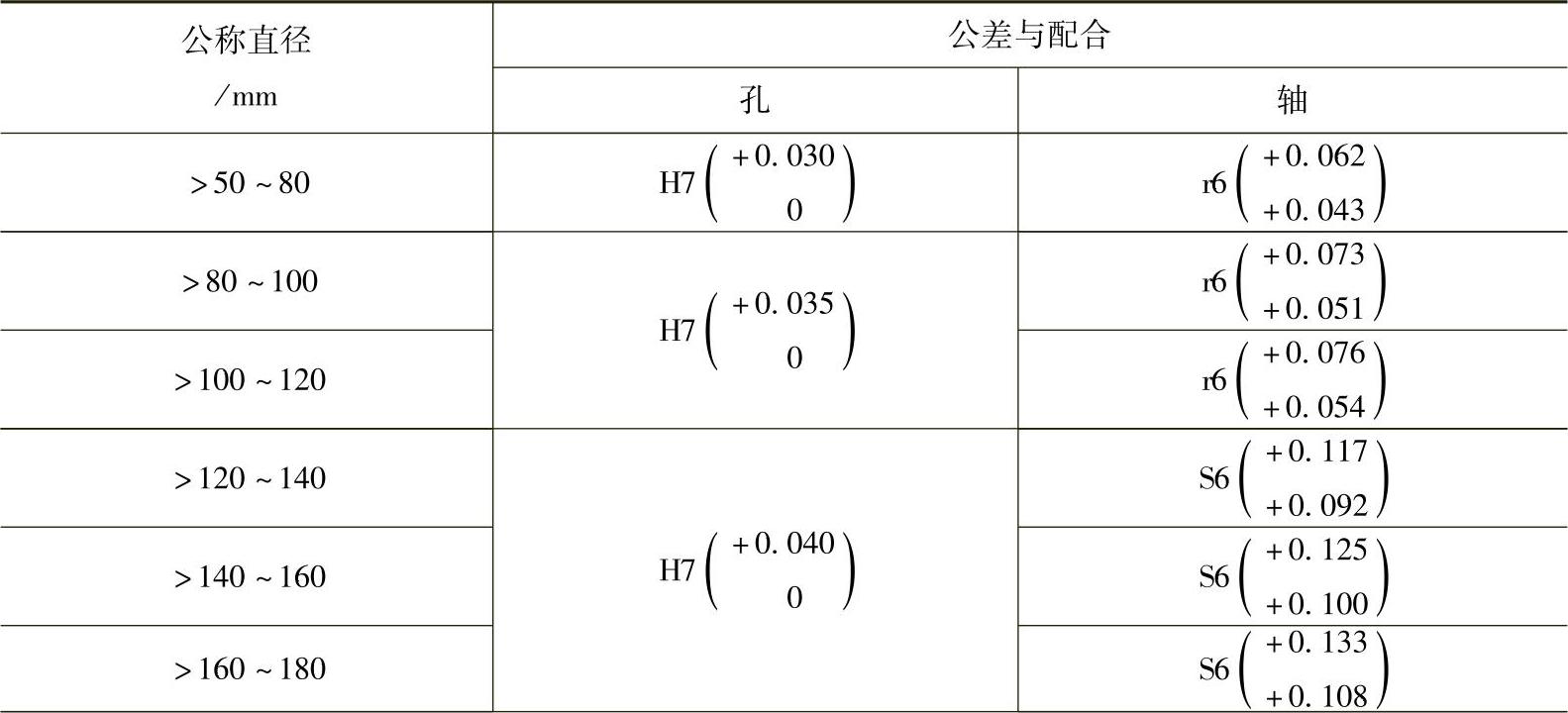

表8-53 定轴齿轮与轴的配合公差


(续)

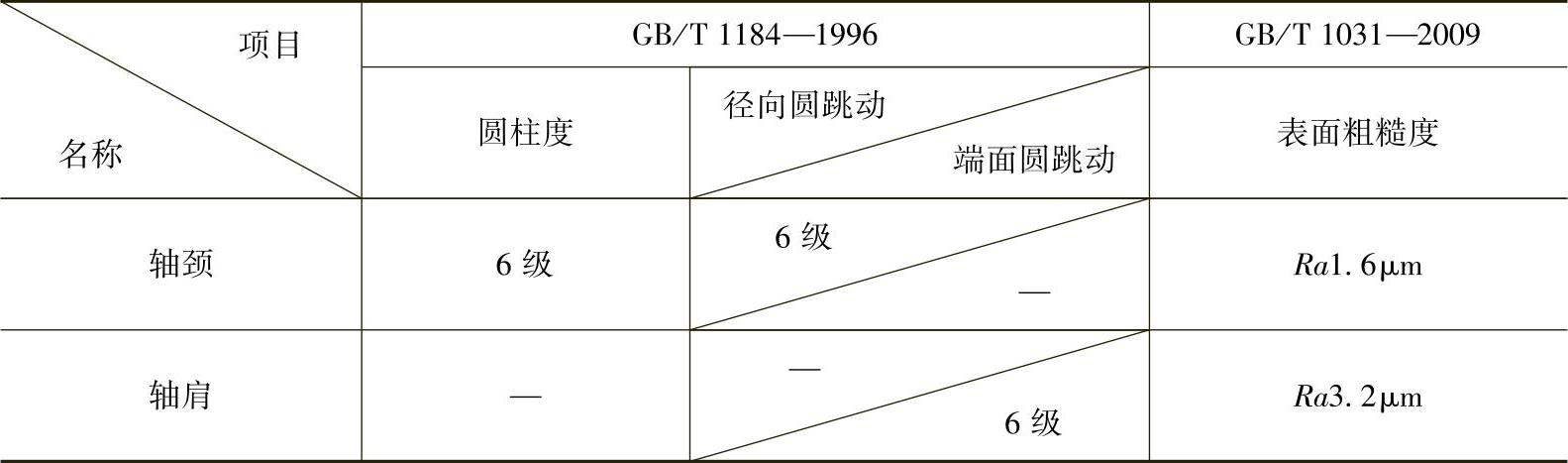

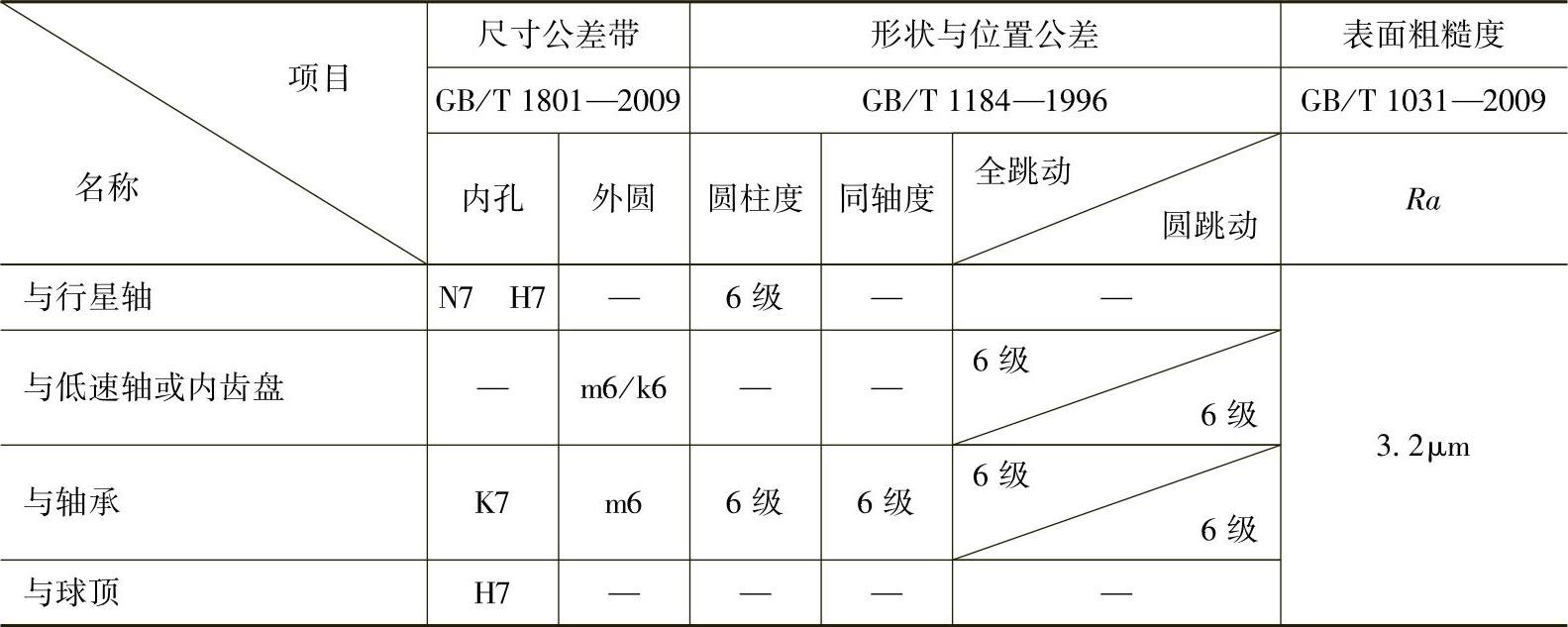

8)轴与齿轮配合的轴颈与轴肩形状与位置公差,表面粗糙度应符合表8-54的规定。

表8-54 轴颈与轴肩形状与位置公差、表面粗糙度

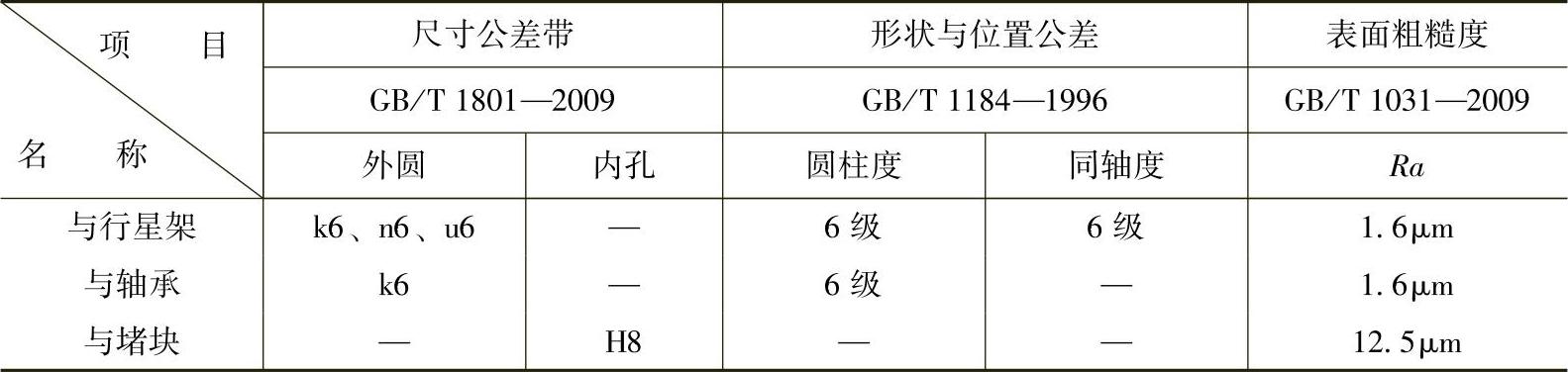

9)行星轴的外圆,内孔配合尺寸公差带,形状与位置公差及表面粗糙度应符合表8-55的规定。

表8-55 寸公差带、形状与位置公差以及表面粗糙度

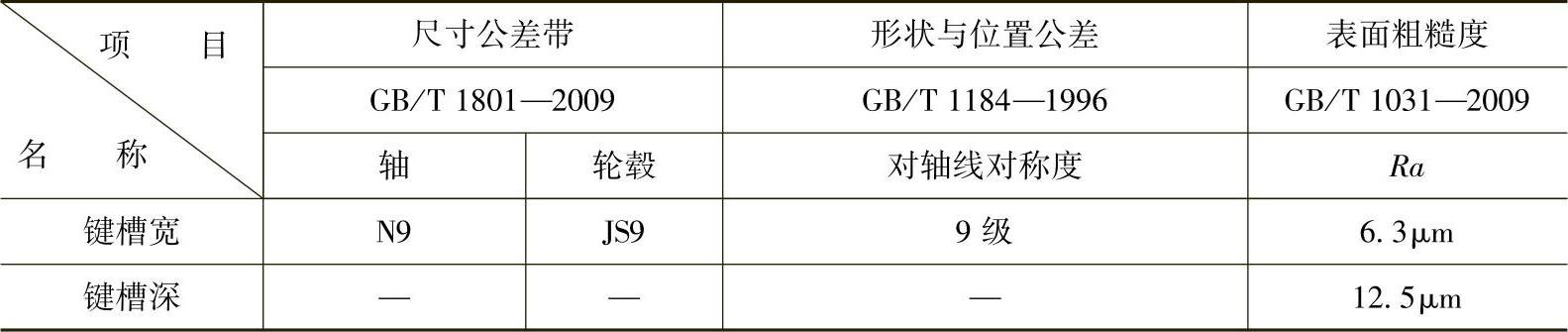

10)键槽加工尺寸公差带,形状与位置公差,表面粗糙度应符合表8-56的规定。

表8-56 尺寸公差带、形状与位置公差、表面粗糙度


11)太阳轮、行星轮、内齿轮、齿轮、齿轮轴、浮动用内外齿轮顶圆直径偏差按表8-57选取。如用齿顶圆定位(或顶圆两端加工一定宽度)应加工为定位面,表面粗糙度Ra为1.6μm,非定位面粗糙度Ra为6.3μm,其基准端面和径向圆跳动公差应符合表8-58的规定。

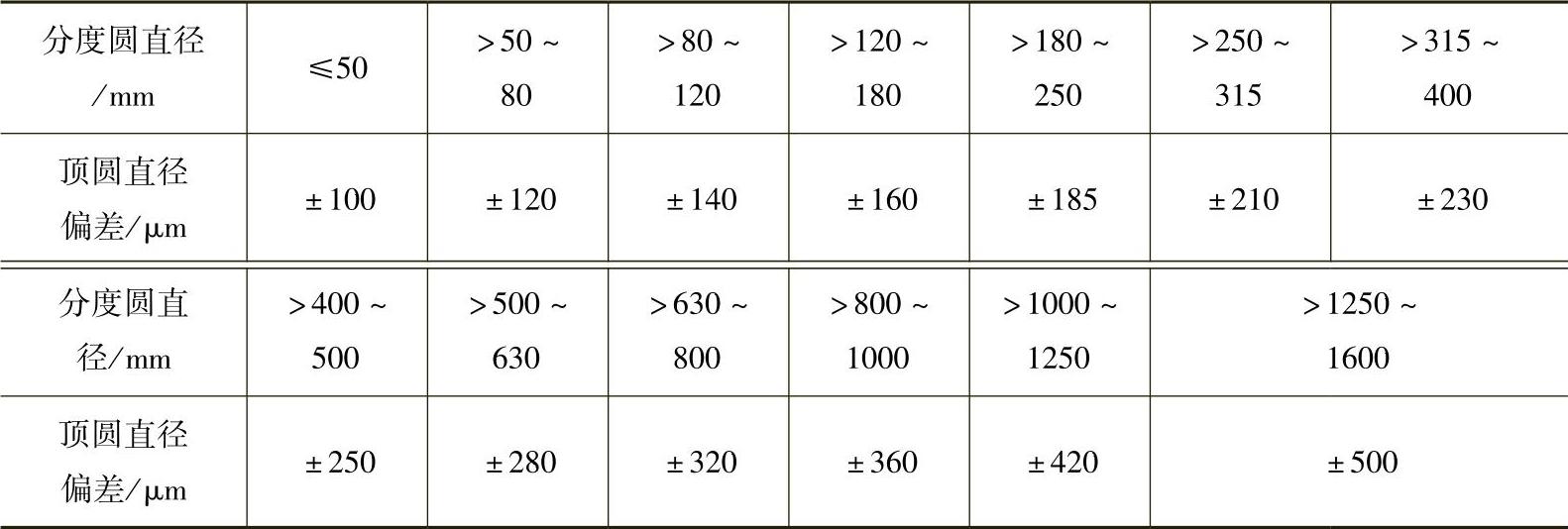

表8-57 浮动用内外齿轮顶圆直径偏差


注:内齿轮用‘+’号,外齿轮用‘-’号。

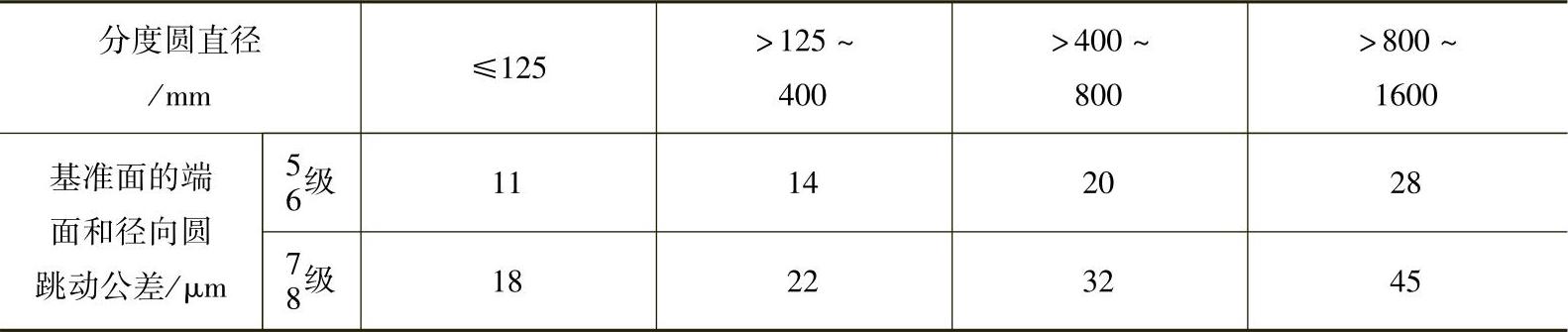

表8-58 基准端面和径向跳动公差


注:行星轮多个成组磨齿时,单个行星轮应为双基准端面;单个行星轮磨齿时,可为单面端面基准。

12)齿轮的精度应符合GB/T 10095—2008《渐开线圆柱齿轮精度》的规定。

①太阳轮、行星轮、圆柱级齿轮的精度均为6级。

②内齿轮传动精度为7级。

③浮动用外齿轮为7级;内齿轮为7级。

④齿工作面表面粗糙度:齿轮精度6级为Ra≤1.6μm;齿轮精度7级、8级均为Ra≤3.2μm。

13)齿轮的检验项目组合应符合表8-59的规定,允许采用等效的其他检验项目组。

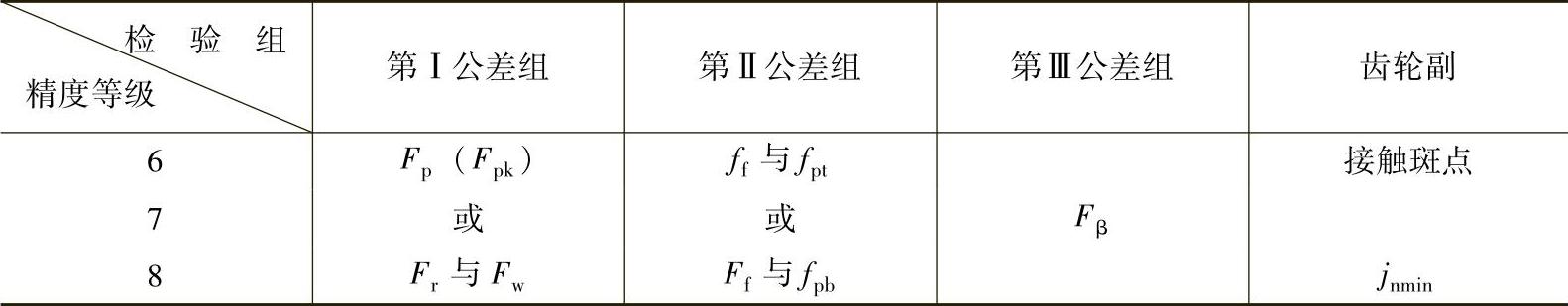

表8-59 齿轮的检查项目


注:FrFw仅作工艺控制,不作验收依据。

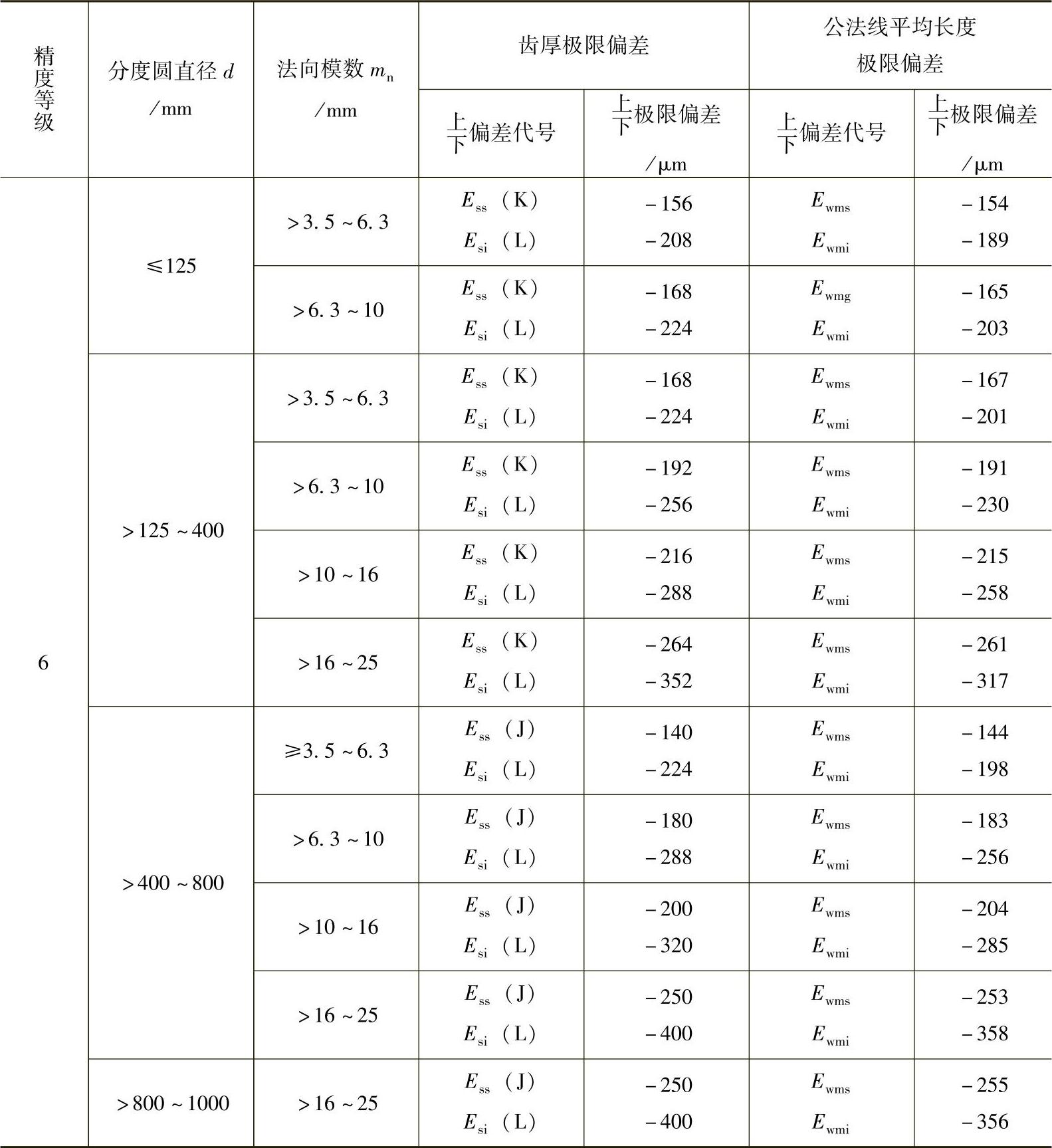

14)太阳轮齿厚极限偏差EssEsi及公法线平均长度极限偏差EwmsEwmi应符合表8-60的规定。

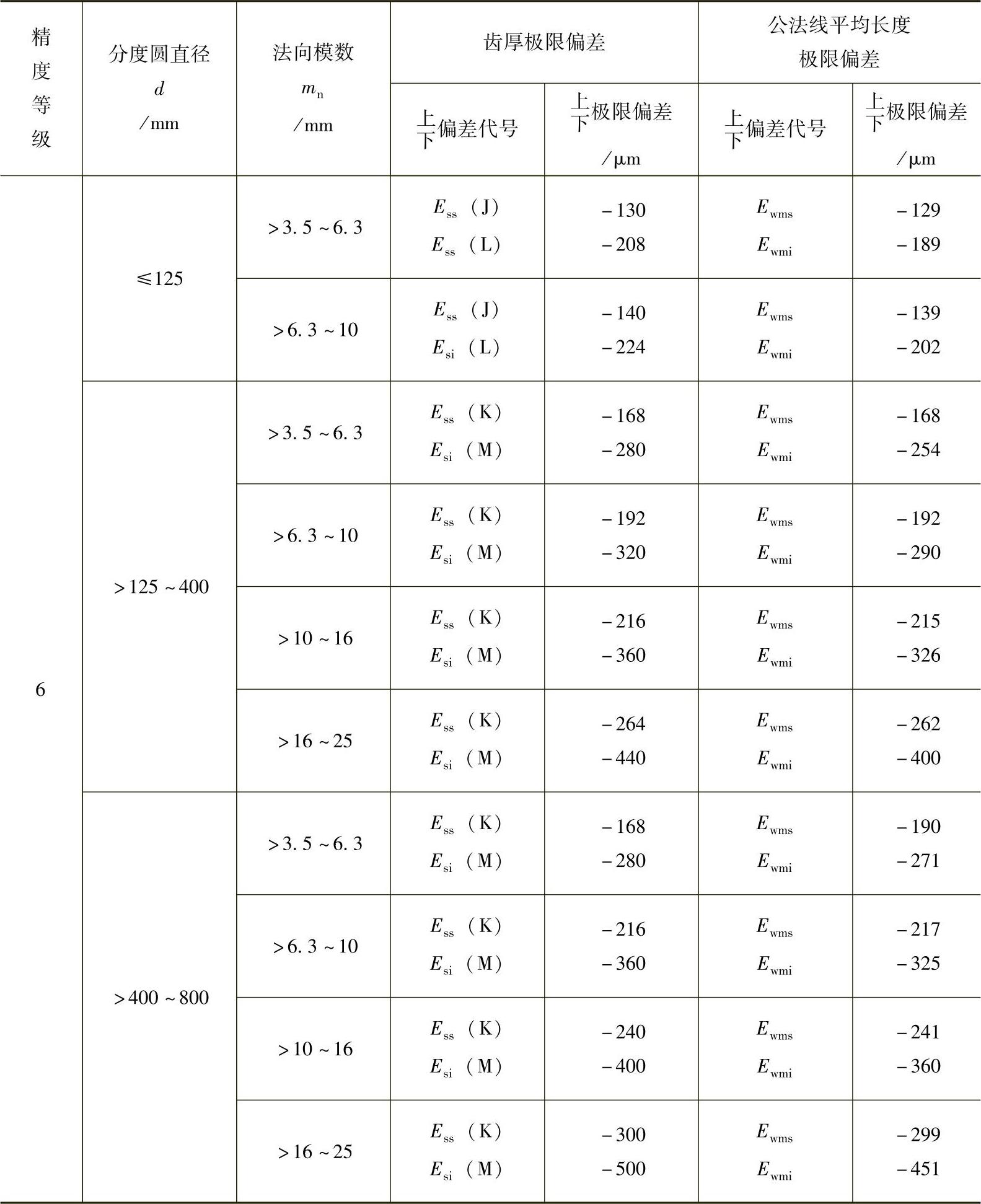

表8-60 太阳轮齿厚极限偏差和公法线平均长度极限偏差

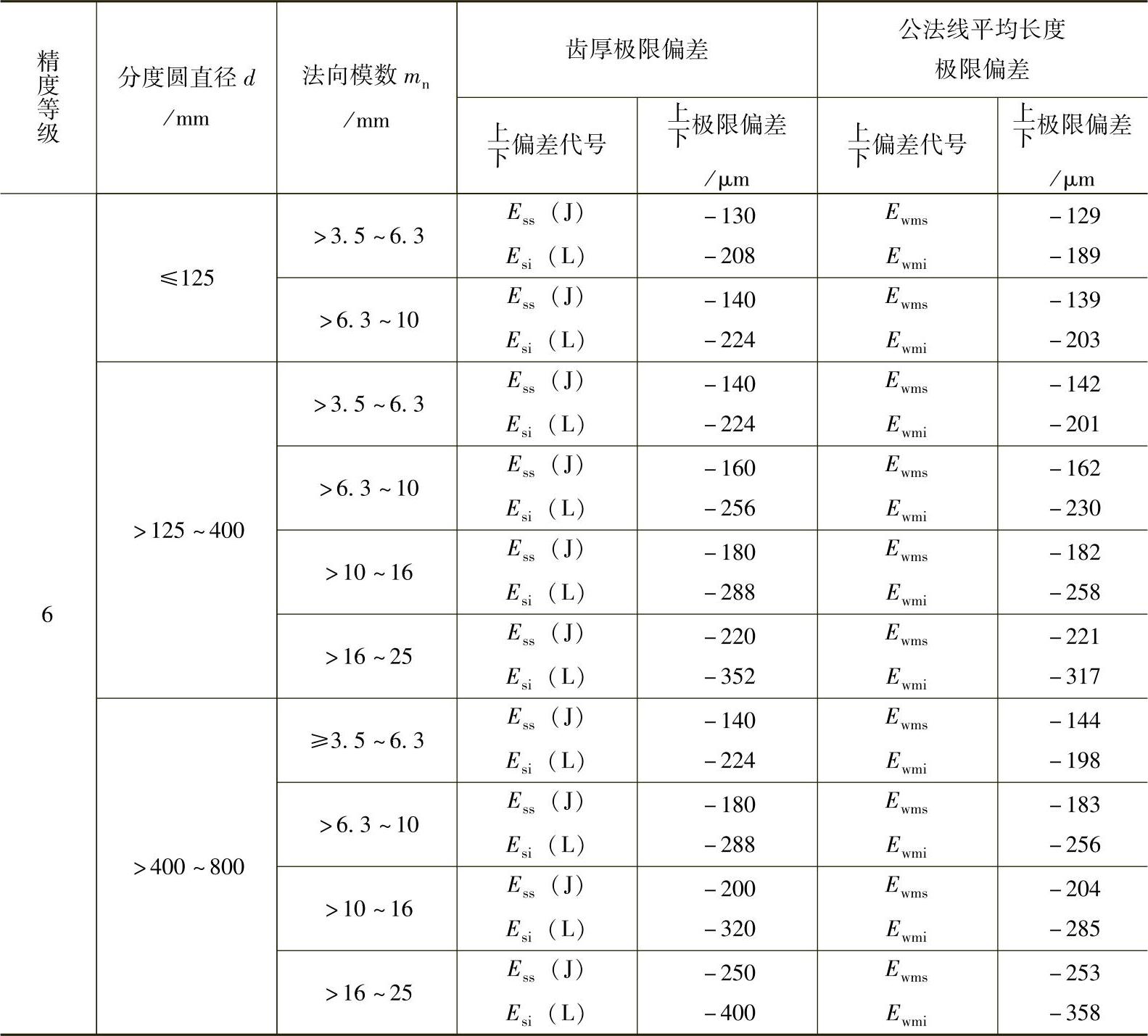

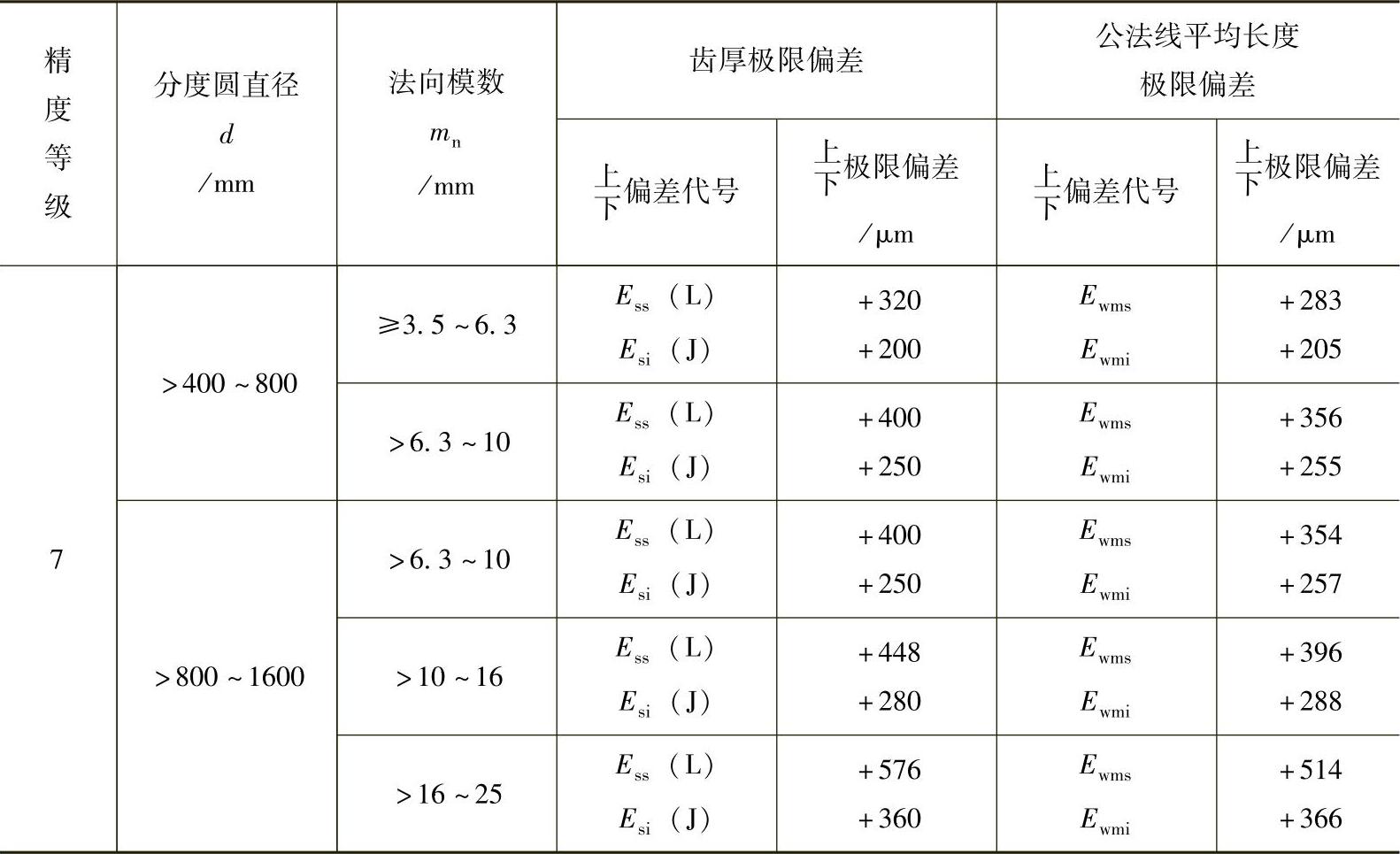

15)行星轮齿厚极限偏差EssEsi及公法线平均长度极限偏差EwmsEwmi应符合表8-61的规定。

16)内齿轮的齿厚极限偏差EssEsi;公法线平均长度极限偏差EwmsEwmi,量柱测量距极限偏差EmsEmi(其测量方法见表8-63中图)应符合表8-62、表8-63的规定。

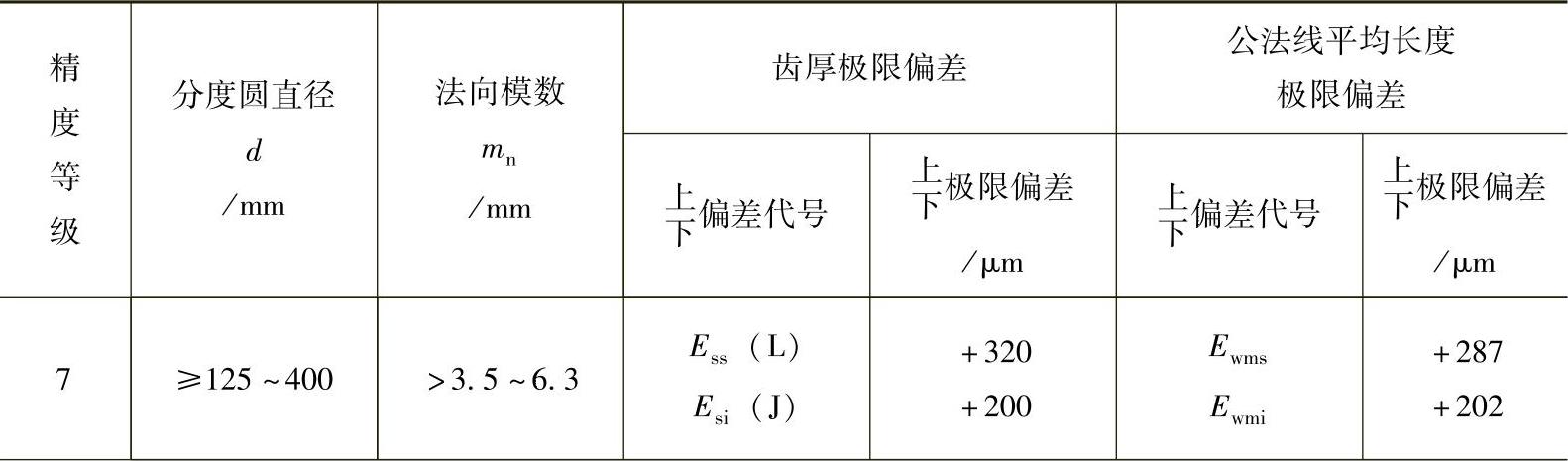

表8-61 行星轮齿厚极限偏差和公法线平均长度极限偏差


表8-62 内齿轮的齿厚极限偏差和公法线平均长度极限偏差


(续)

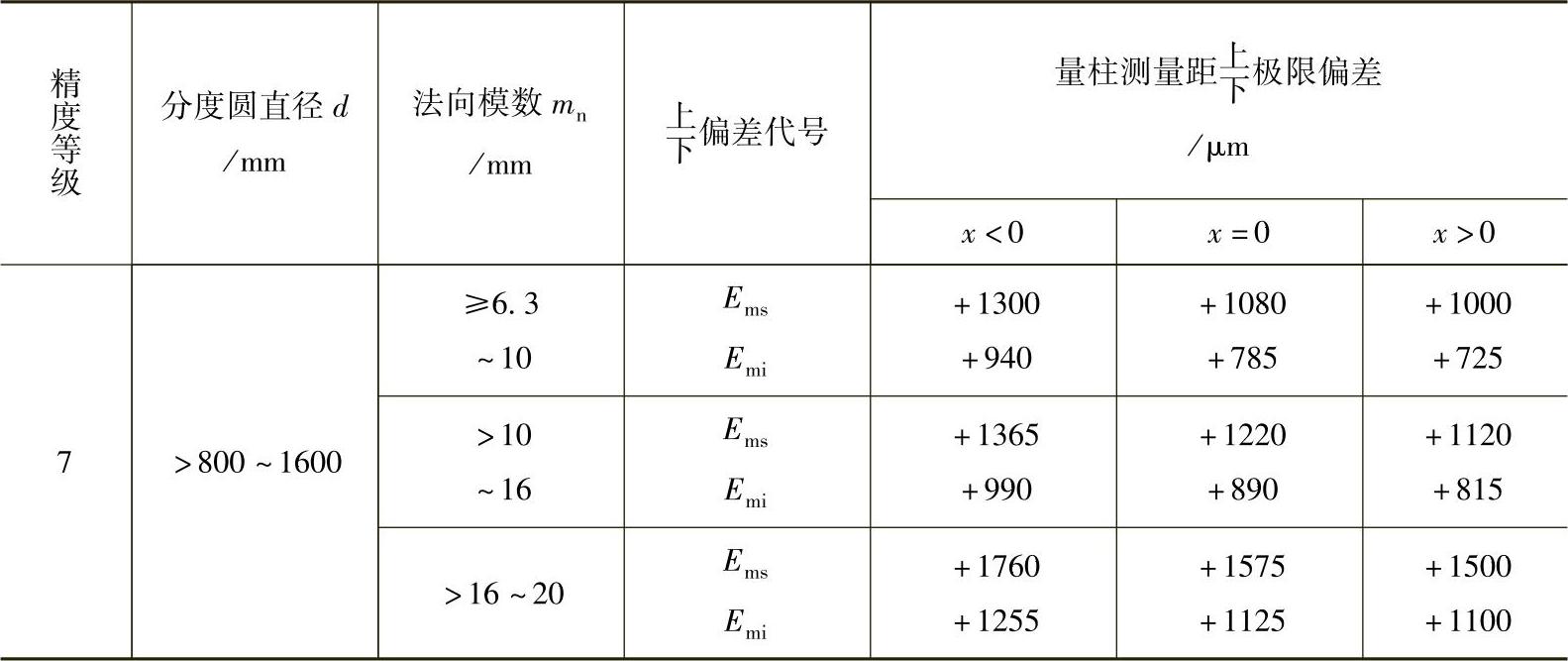

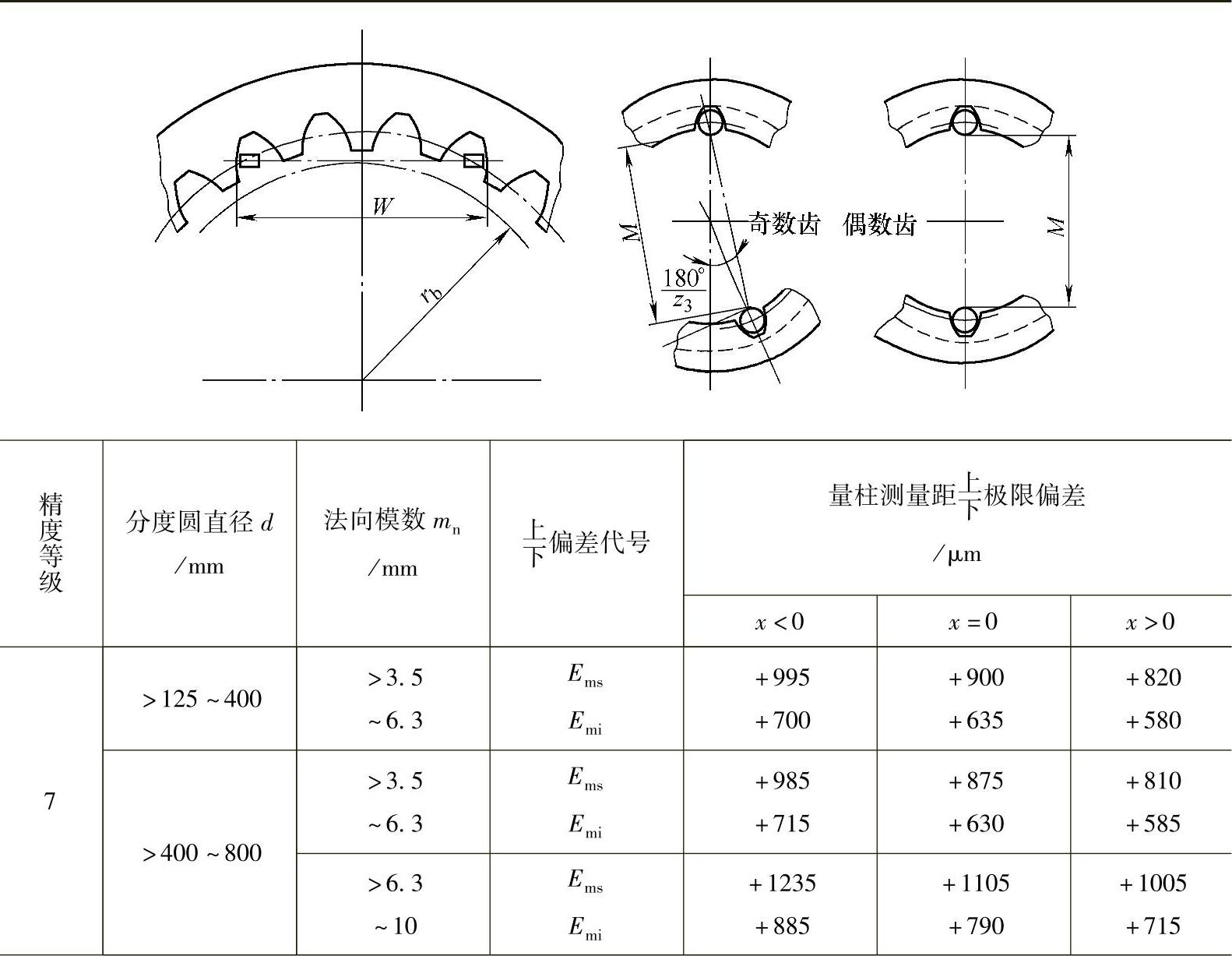

表8-63 量柱测量距极限偏差


(续)

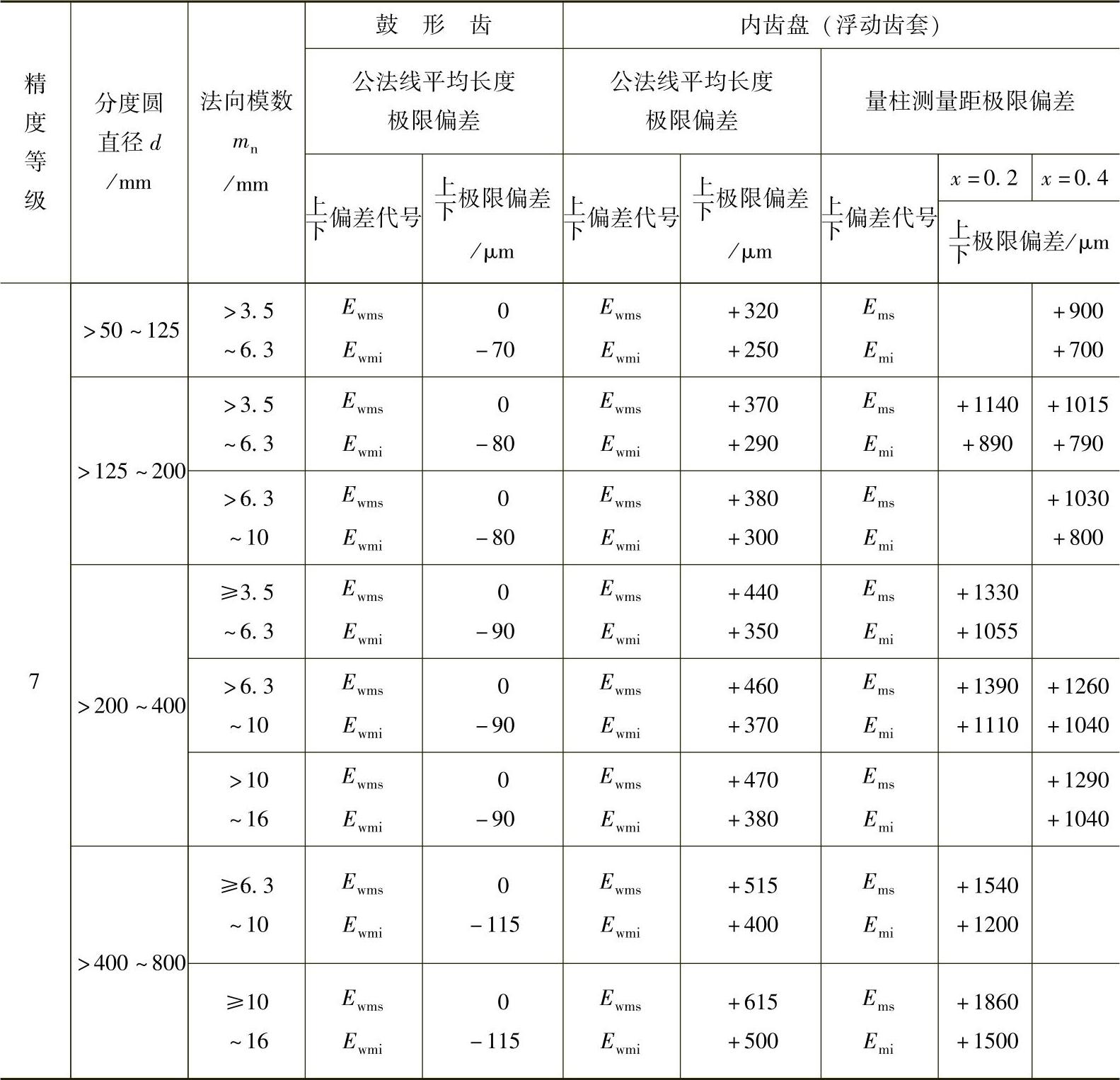

表8-64 鼓形齿、内齿盘公法线平均长度极限偏差和量柱测量极限偏差


17)浮动鼓形齿、内齿盘(浮动齿套)公法线平均长度极限偏差EwmsEwmi,量柱测量距极限偏差EmsEmi应符合表8-64的规定。

18)定轴圆柱齿轮的齿厚极限偏差EssEsi,公法线平均长度极限偏差EwmsEwmi应符合表8-65的规定。

表8-65 定轴圆柱齿轮的齿厚极限偏差和公法线平均长度极限偏差


立式行星减速器,见图8-94(见全文后插页)、图8-95和图8-96。

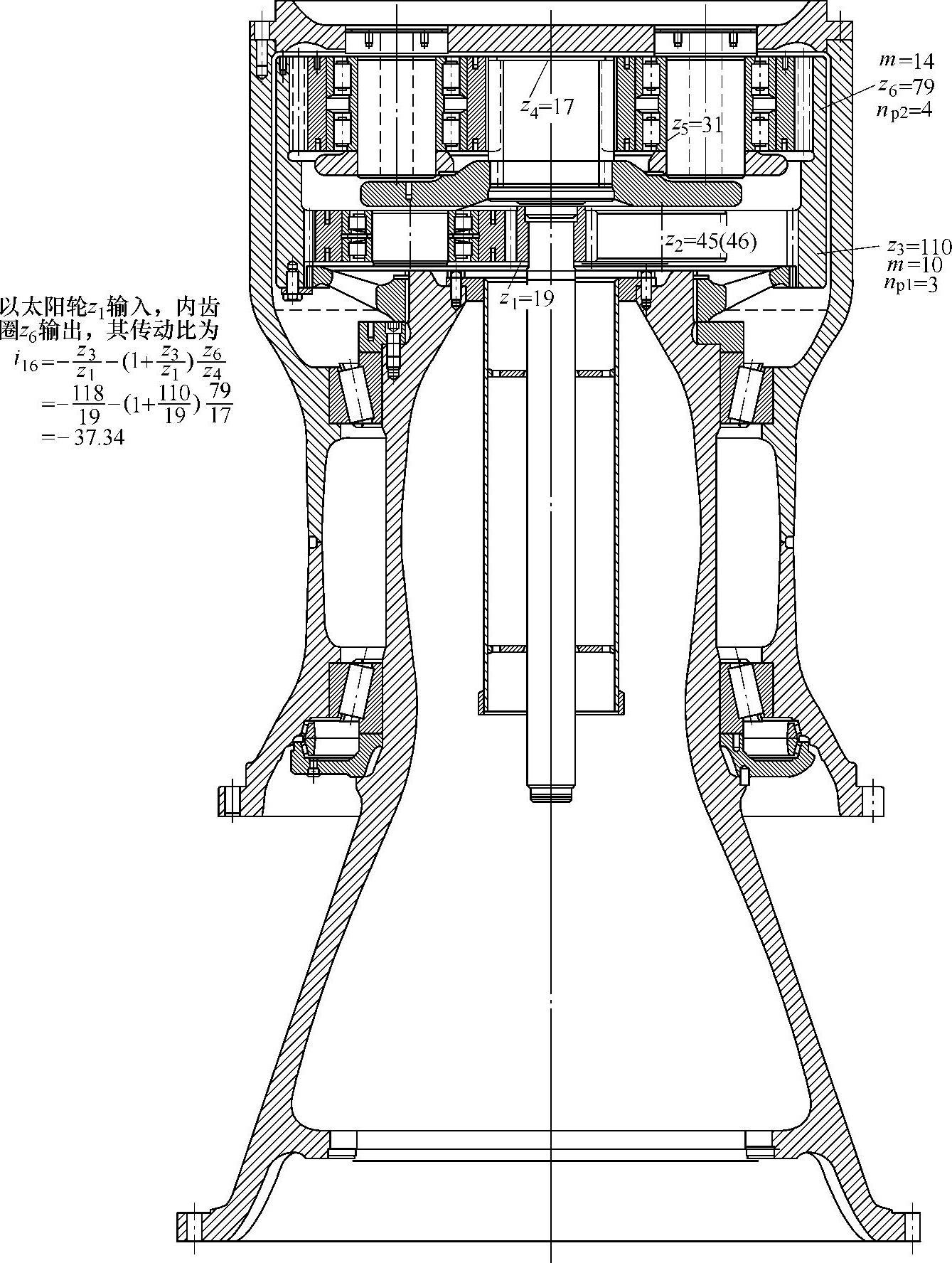

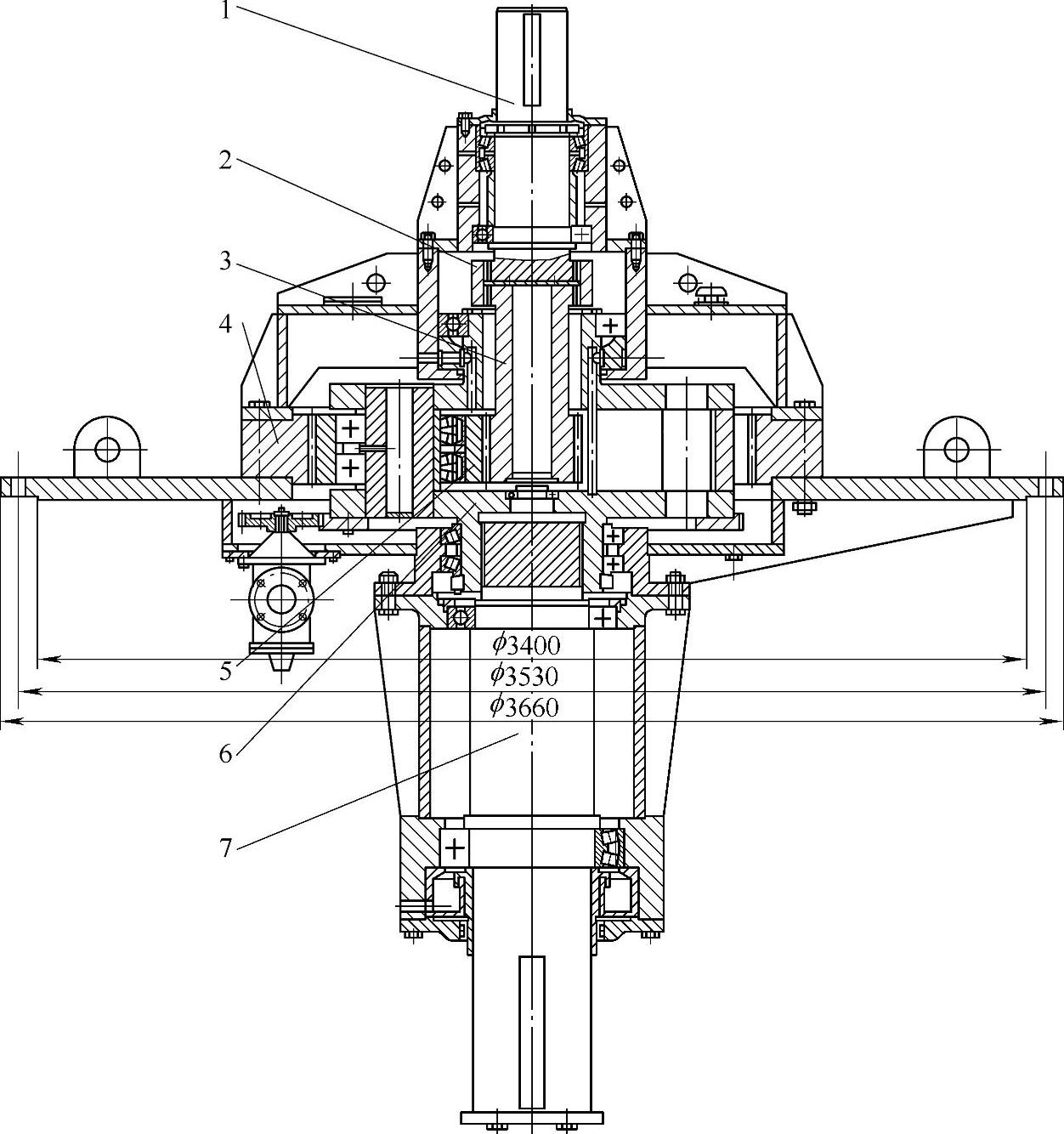

图8-95 立式行星减速器(i=37.34)


图8-96 大功率立式行星齿轮减速器(泰隆减速机厂)

1—输入轴 2—浮动齿套 3—太阳轮 4—内齿圈 5—行星轮 6—行星架 7—输出轴
