1）NGW行星齿轮减速器（JB/T 6502—1993）包括NAD、NAZD、NBD、NBZD、NCD、NCZD、NAF、NBF、NCF、NAZF、NBZF等十二个系列减速器。此外，还有NGW型派生系列，包括NASD、NASF、NBSD、NBSF、NCSD、NCSF、NAL等八个系列。

各系列减速器的代号含义为

N——GW型；

A———单级行星齿轮减速器；

B——两级行星齿轮减速器；

C——三级行星齿轮减速器；

Z——定轴圆柱齿轮减速器（第一级）；

S——弧齿锥齿轮减速器（第一级）；

D——底座式安装；

F——法兰式安装；

L——立式行星减速器。

2）本系列减速器结构简单可靠，使用维护方便，承载能力范围大，属于低速重载传动装置，适用性能很强，是应用量大面广的产品，可适用于冶金、矿山、运输、建材、化工、纺织、能源等行业的机械传动。但有下列限制条件：

①减速器的高速轴转速不高于1500r/min。

②减速器齿轮圆周速度，直齿轮不高于15m/s，斜齿轮不高于20m/s。

③减速器工作环境温度为-40～45℃，低于0℃时，起动前润滑油应预热至10℃以上。

④减速器可正反两向运行。

⑤当减速器在以前条件下作增速器使用时，其承载能力应降低10%使用。

齿轮材料为17CrNiMo6、34CrNiMo6、20CrNiMo、42CrMo等，齿轮精度太阳轮、行星轮为6级，内齿圈为7级（GB/T 10095—2008）。

设计寿命为10年。

在结构、参数设计合理时，其传动效率为

NAD型单级行星齿轮减速器_η=0.98；(www.daowen.com)

NBD型两级行星齿轮减速器η=0.96；

NCD型三级行星齿轮减速器_η=0.94。

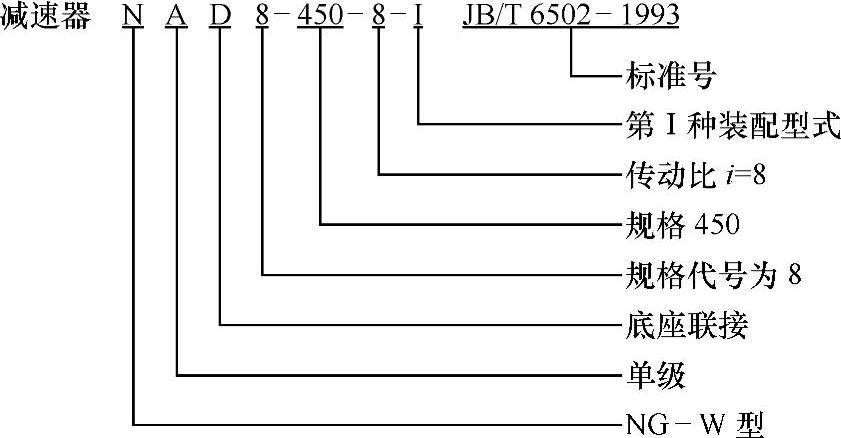

3）减速器的代号和标记方法，减速器的代号包括：型号、级别、联接形式、规格代号、规格、传动比、装配形式、标准号。

标记示例：

NGW行星齿轮减速器的规格、传动形式及输出转矩见表8-35，其典型结构图如图8-90～图8-93所示。

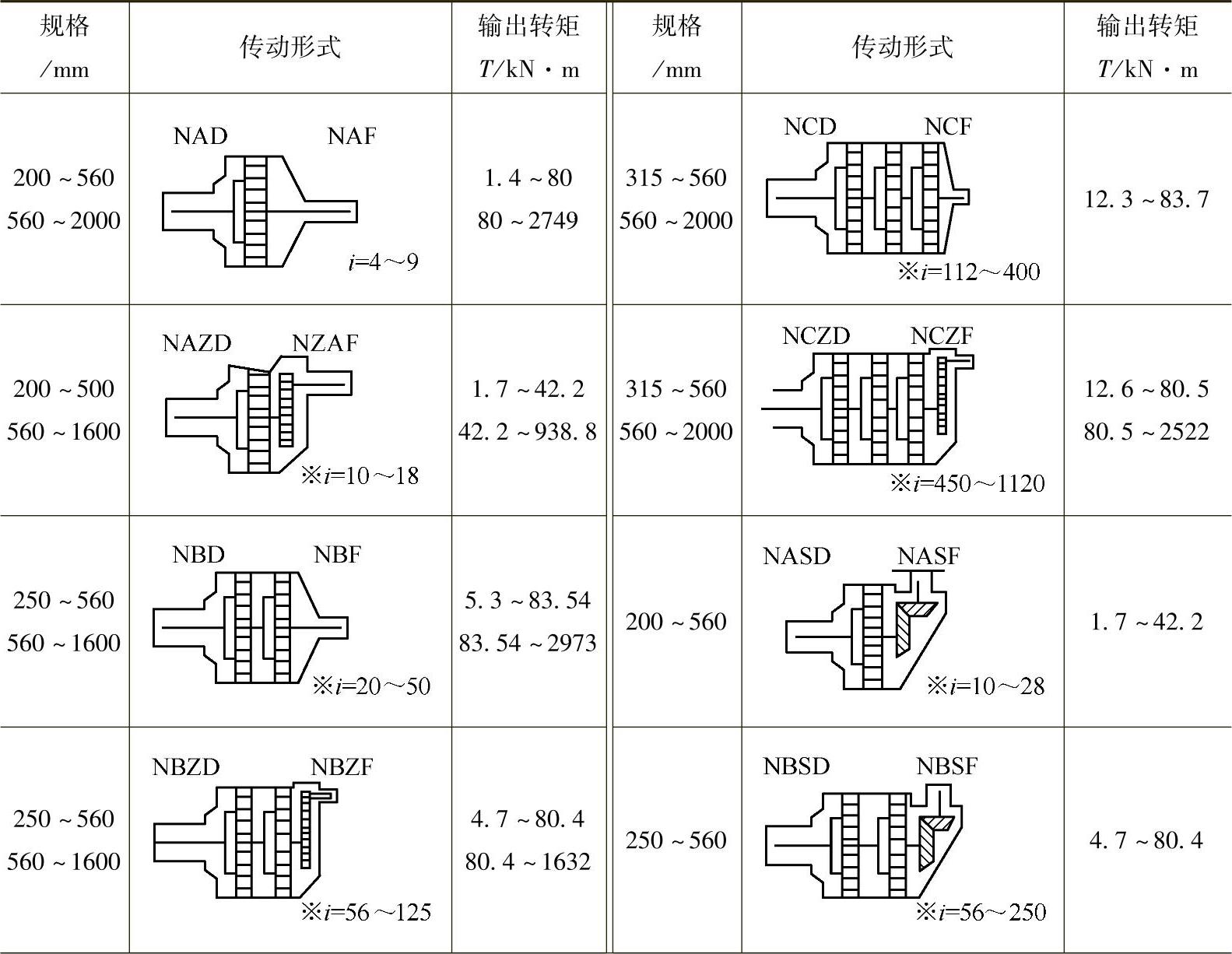

表8-35 NGW行星齿轮减速器的规格传动形式及输出转矩

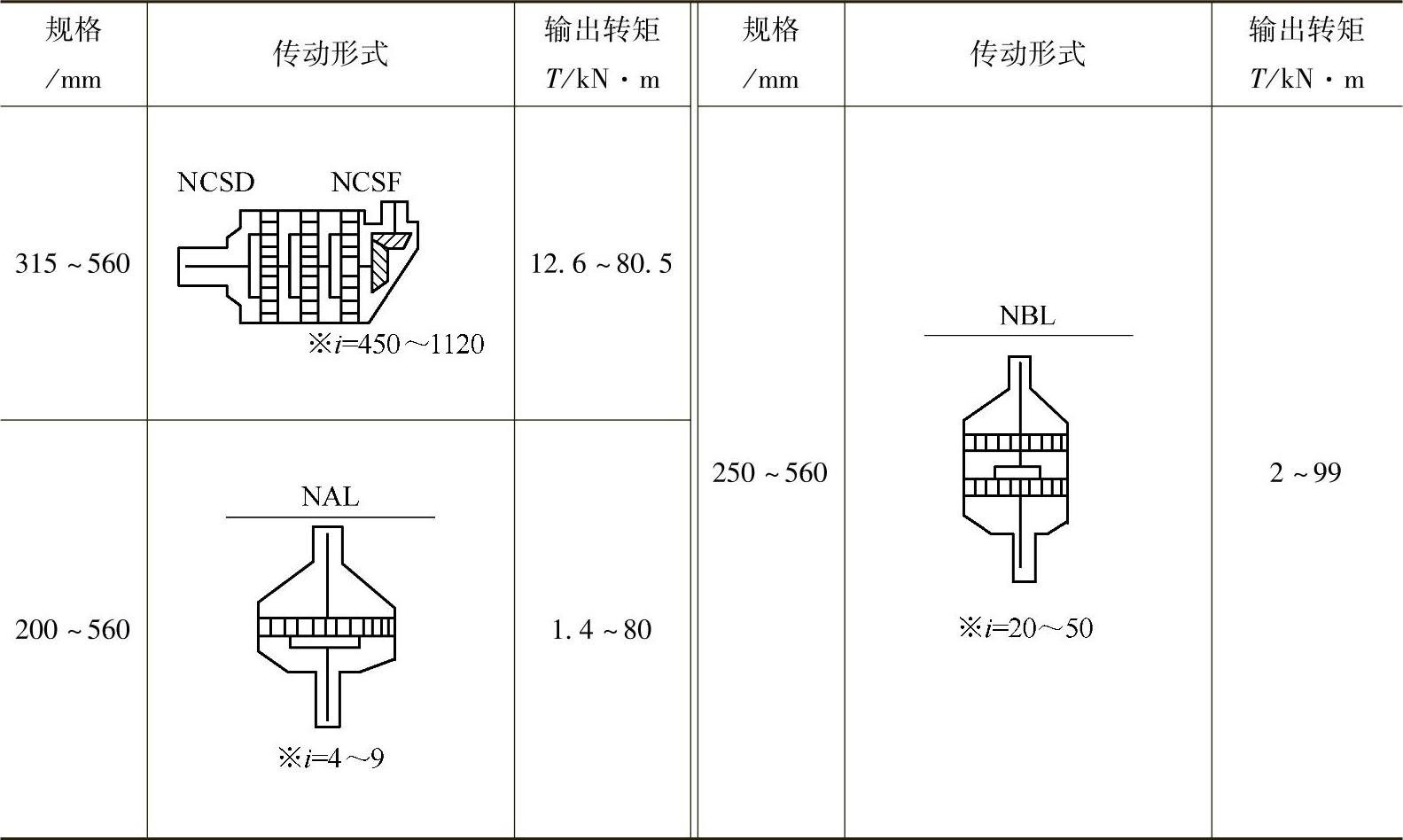

（续）

注：规格是以内齿轮分度圆直径大小命名的。

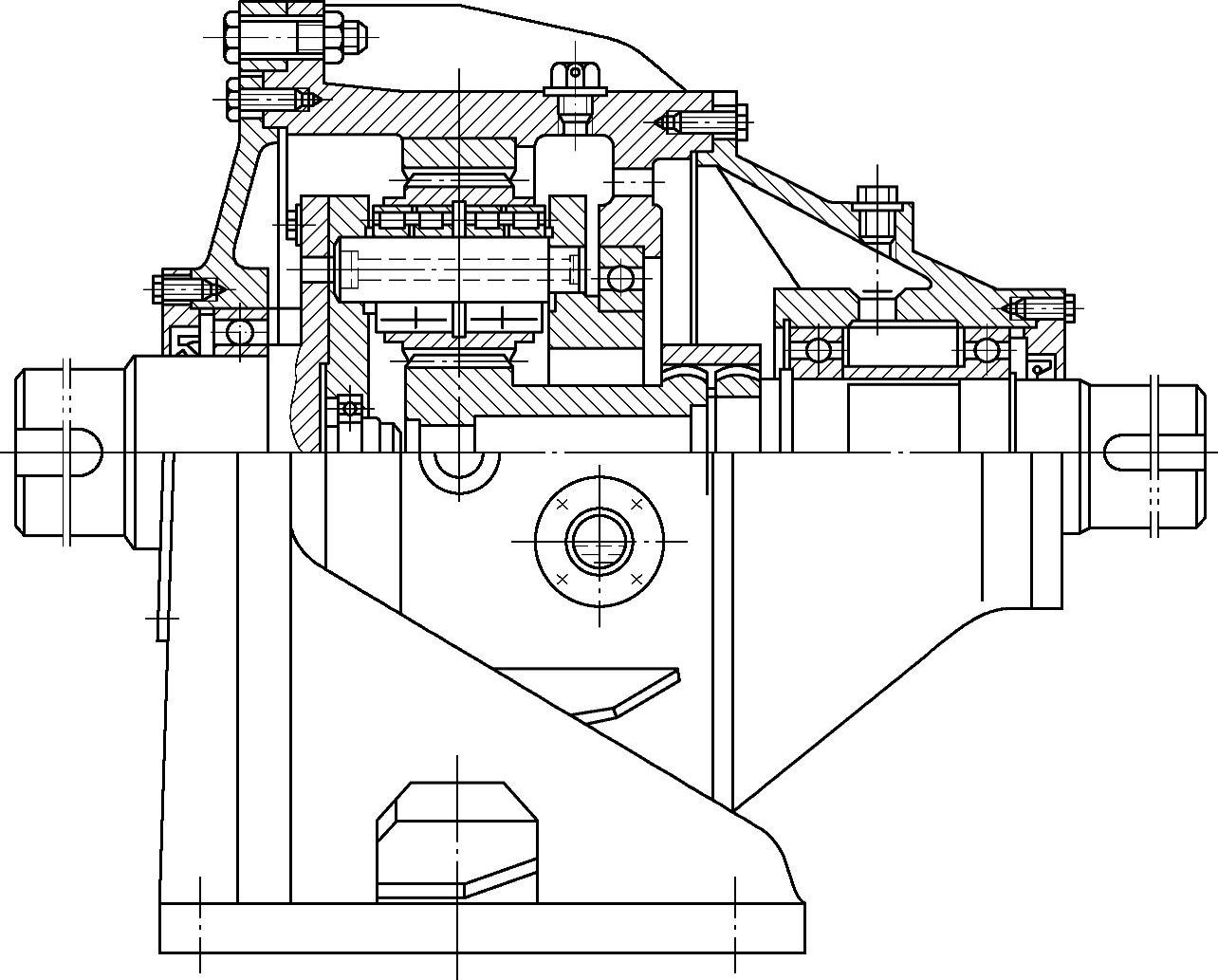

图8-90 单级NAD结构形式

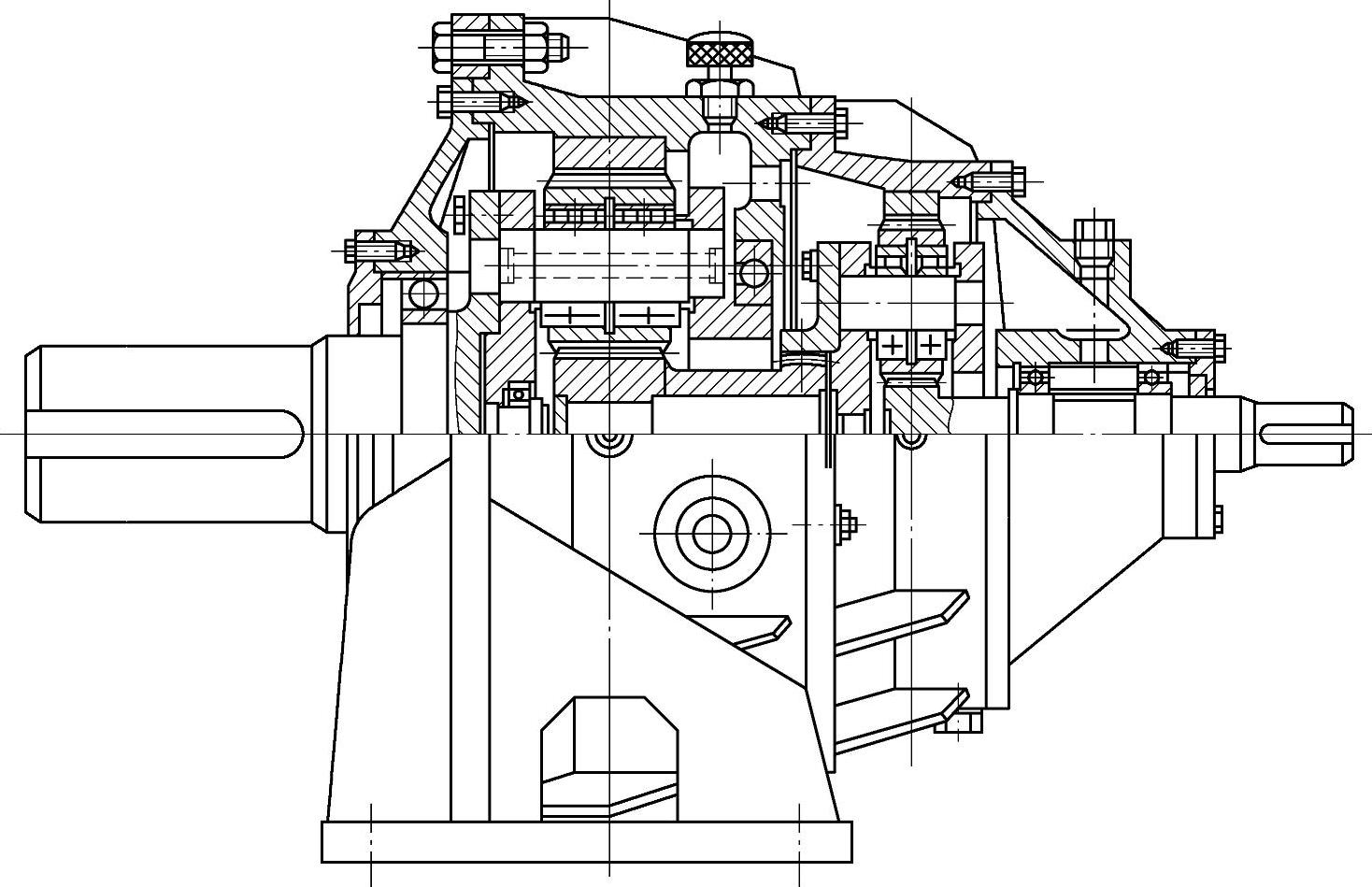

图8-91 双级NBD结构形式

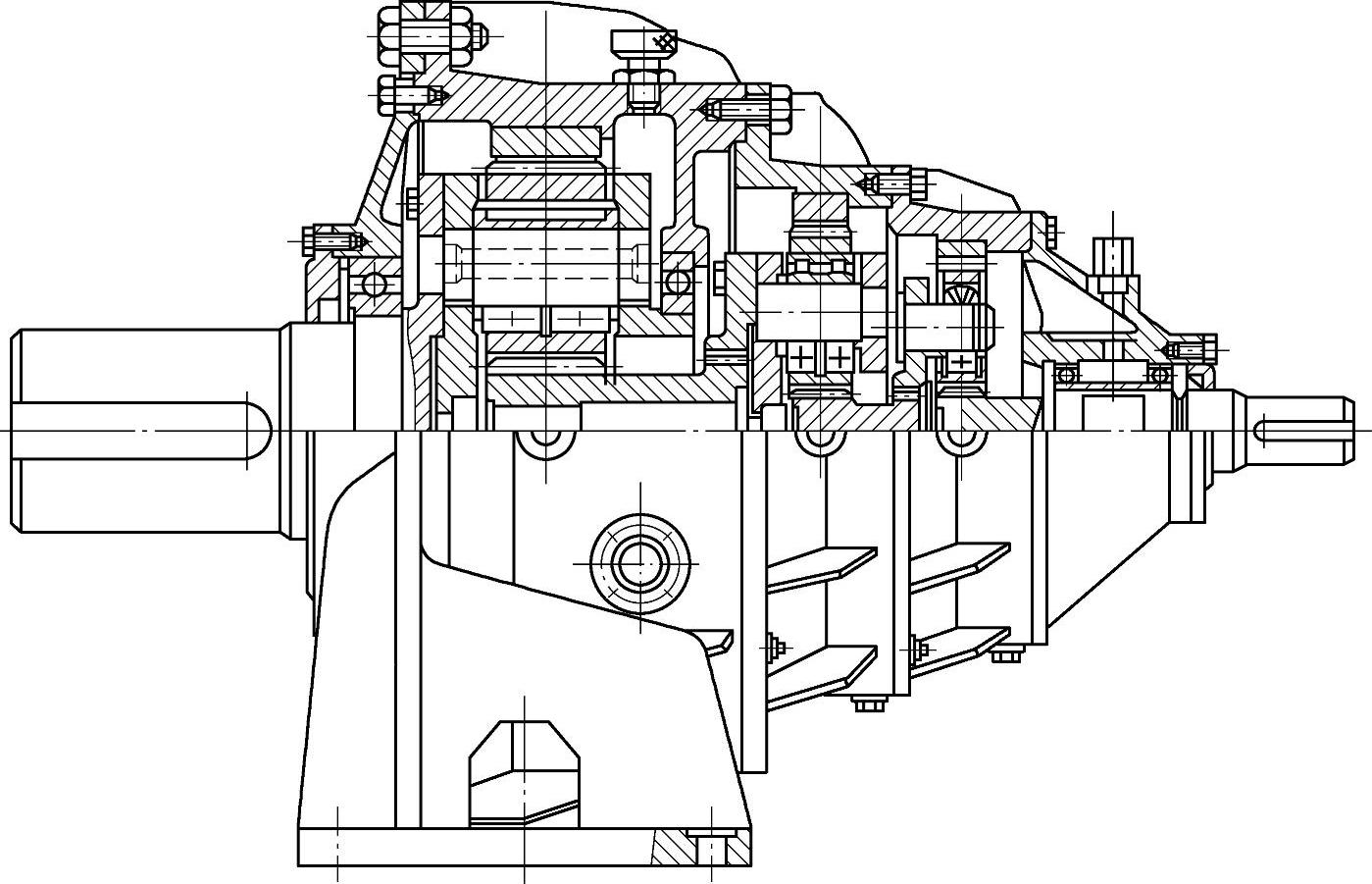

图8-92 三级NCD结构形式

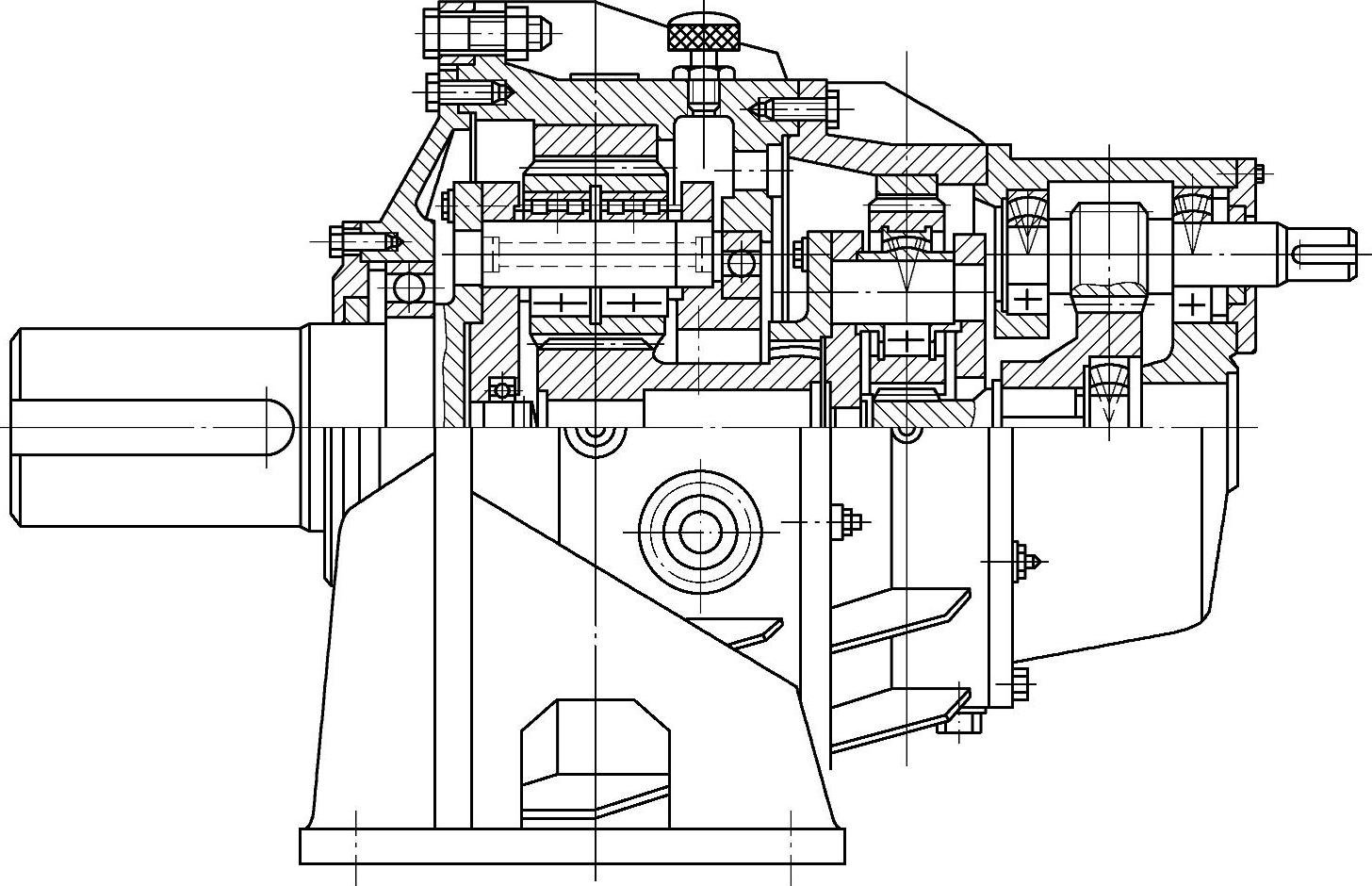

图8-93 NBZD型结构形式
