(1)蜗杆传动的分类

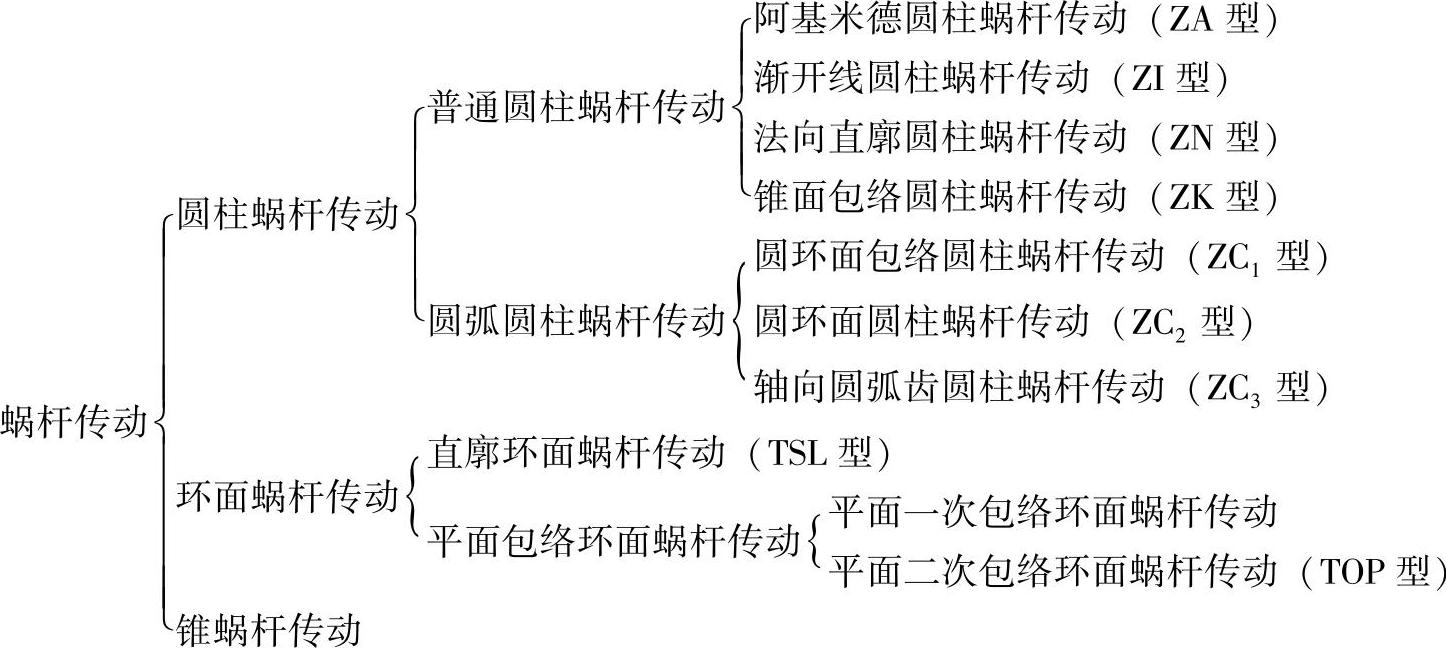

蜗杆传动的分类如下:


世界各国圆柱蜗杆按齿形分类见表7-1。

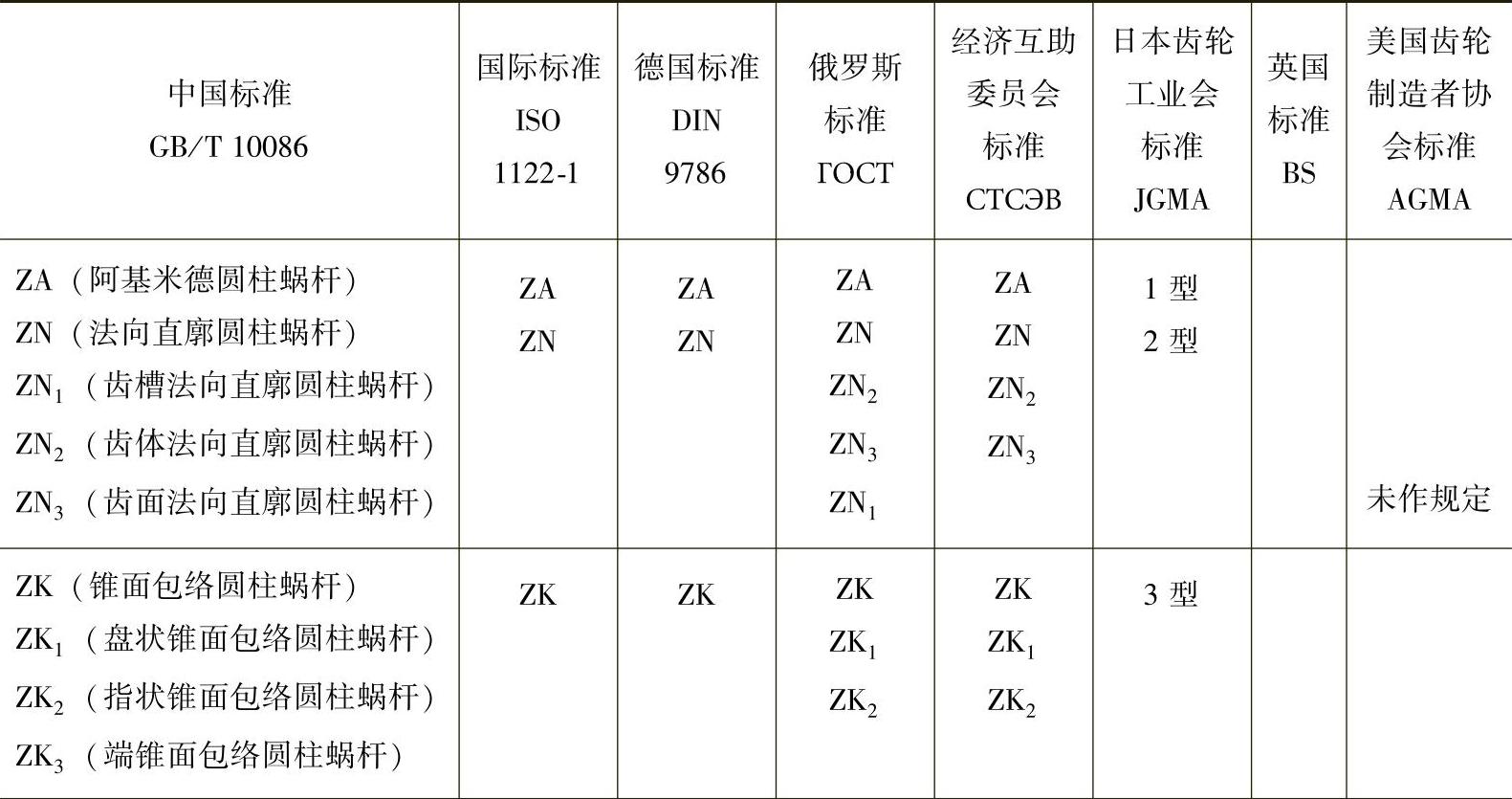

表7-1 世界各国圆柱蜗杆按齿形分类


(续)


说明如下:

1)ZN蜗杆(法向直廓蜗杆,亦称延伸渐开线蜗杆、护轴线蜗杆)。其中,ZN1为齿槽法向直廓蜗杆,ZN2为齿体法向直廓蜗杆,ZN3为齿面法向直廓蜗杆。

2)ZC蜗杆(圆弧圆柱蜗杆),其中,ZC1为圆环面包络圆柱蜗杆,即德国尼曼(Niemann)蜗杆,其基本齿廓参数按JB/T 7935—1999《圆弧圆柱蜗杆减速器》,与德国的ZH蜗杆、ГОСТ的ZT1蜗杆相同。ZC2圆弧面圆柱蜗杆,即所谓李特文(ЛИТВИН)蜗杆,与ГОСТ的ZT2蜗杆相同。ZC3为轴向圆弧齿圆柱蜗杆,国内采用的凹面齿车削蜗杆。(www.daowen.com)

3)ZK蜗杆为锥面包络圆柱蜗杆,ZK1为盘状锥面包络圆柱蜗杆,ZK2为指状锥面包络圆柱蜗杆,ZK3为端锥面包络圆柱蜗杆。ZK蜗杆采用克林贝格(Klingelnberg)公司生产的蜗杆磨床,如HSS—33B型磨床,双面磨削,生产率高。

4)ZI蜗杆为渐开线圆柱蜗杆,可用平面砂轮磨削,如英国霍尔罗依德(Holvoyd)公司的蜗杆磨床加工。

5)TSL蜗杆为直廓环面蜗杆,是英国享德利(Hindley)于1765年发明的,因此称享德利蜗杆。以享德利蜗杆为基础,采用不同的加工方法,洛仑兹(Lorouz)蜗杆和柯恩(Cone)蜗杆——Cone是1930年研究采用切削法制造的蜗杆,这种蜗杆是由美国密西根工具厂采用特殊的专用机床加工的。

6)平面蜗轮(P-蜗轮)是美国人威尔德哈伯(E.Windhaber)于1922年研制的,故称威尔德哈伯蜗杆传动。

(2)圆柱蜗杆的基本齿廓

各标准规定的基本齿廓见表7-2。

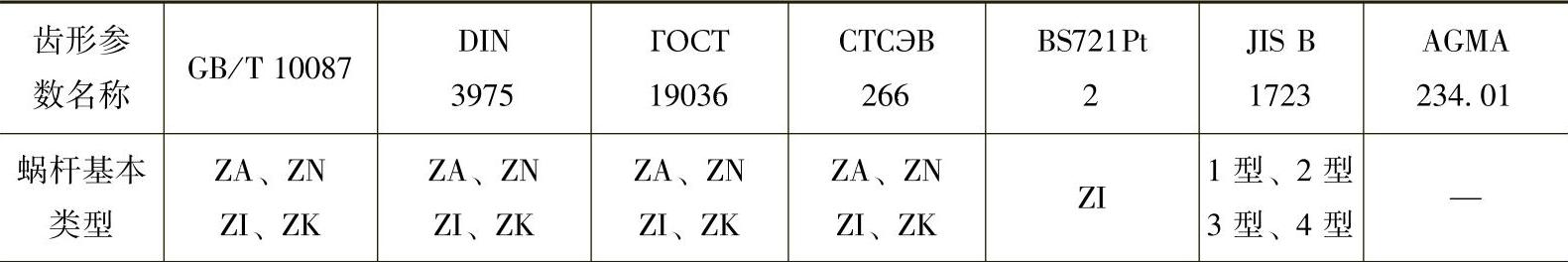

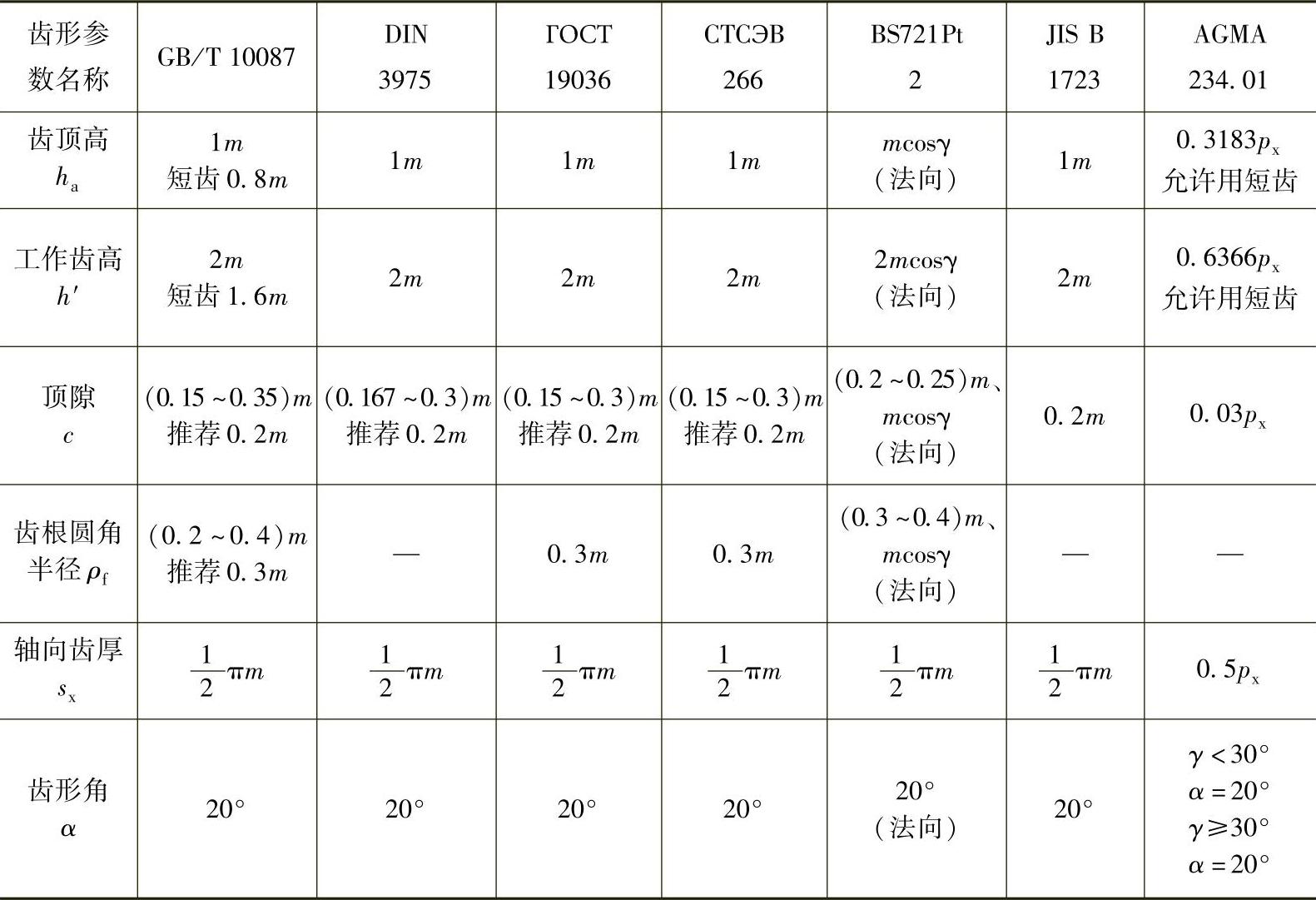

表7-2 各标准规定的圆柱蜗杆基本齿廓


(续)
