锥齿轮副最小法向侧隙有a、b、c、d、e、h共6种，其值以a为最大，h为零（见图6-114），其种类与精度无关。最小法向侧隙种类确定后，按表6-62和表6-63查取±E∑和E_ss。最小侧隙j_nmin值按表6-61规定，有特殊要求时，j_nmin可不按表6-61确定，此时用线性插值法由表6-63和表6-62计算E_ss和±E∑。

最大法向侧隙j_nmax=（|E_ss1+E_ss2|+T_s1+T_s2+E_sΔ1+E_sΔ2）cosα_n。E_sΔ为对制造误差的补偿量，由表6-65查取。

法向侧隙公差有A、B、C、D、E、H共6种，与最小侧隙种类的对应关系如图6_-114所示。

齿厚公差T_s按表6-64规定。

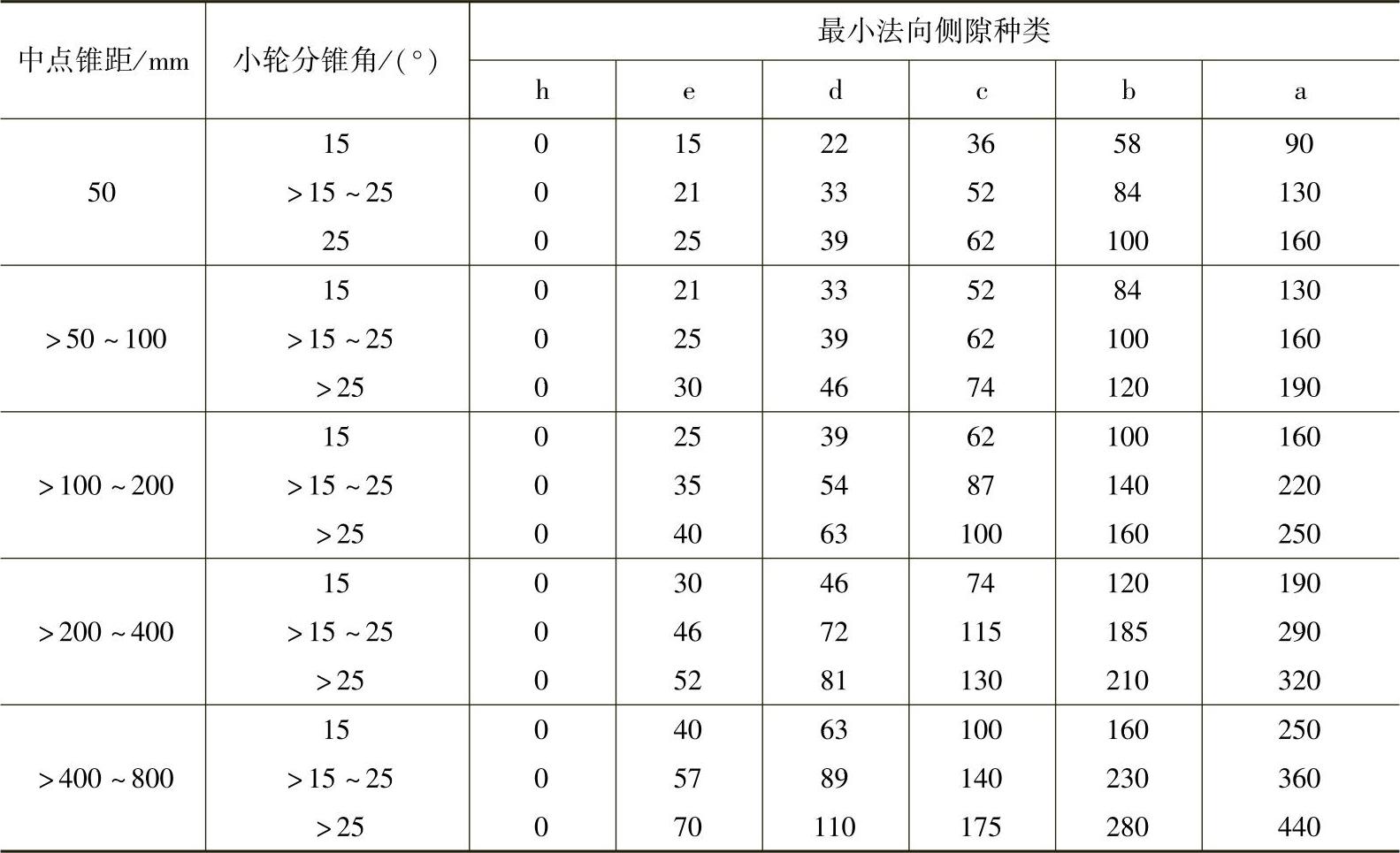

表6-61 锥齿轮副最小法向侧隙j_nmin （单位：μm）

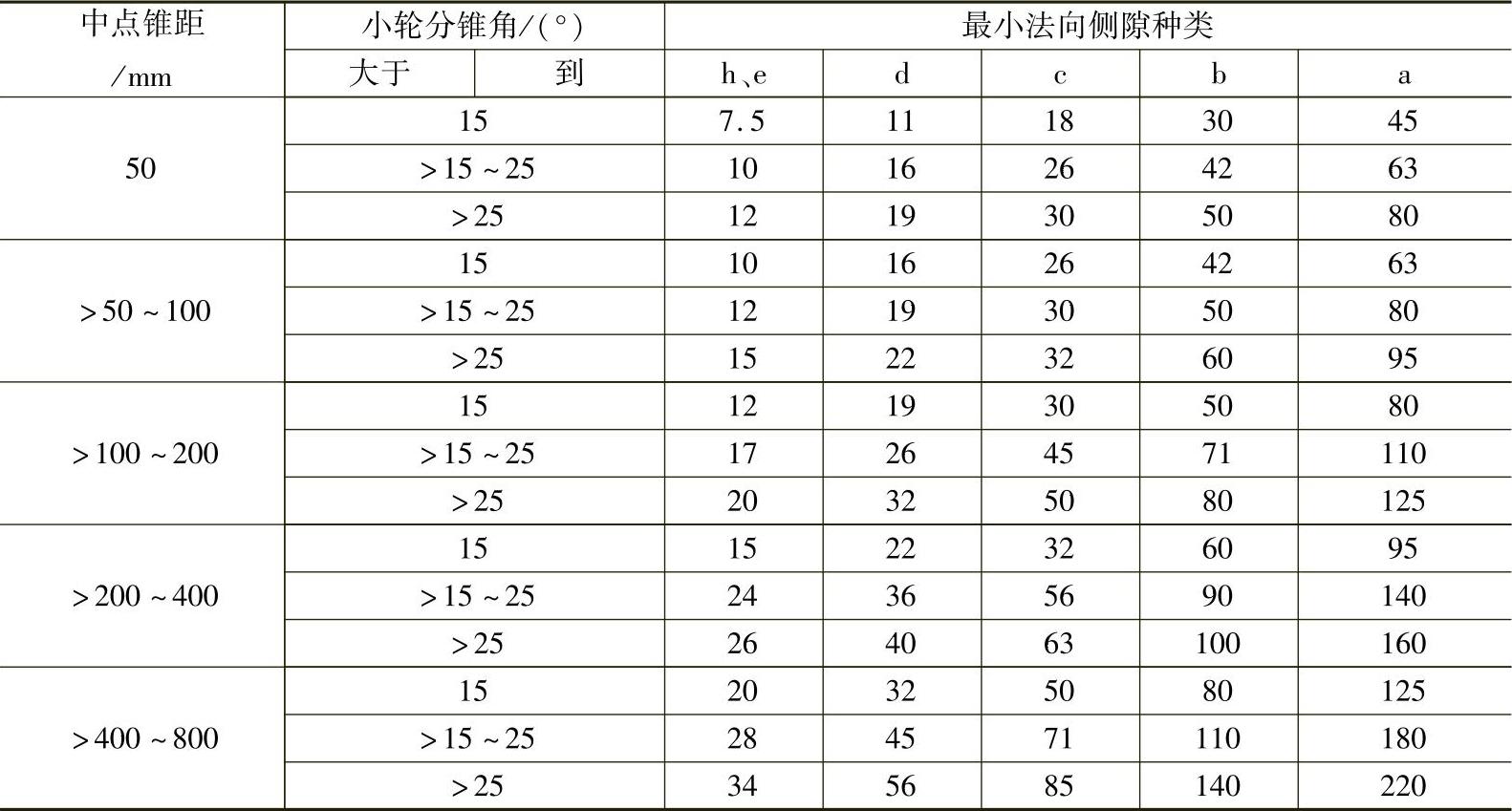

表6-62 锥齿轮副轴交角极限偏差±E_∑ （单位：μm）

注：当α≠20°时，表中数值乘以sin20°/sinα。

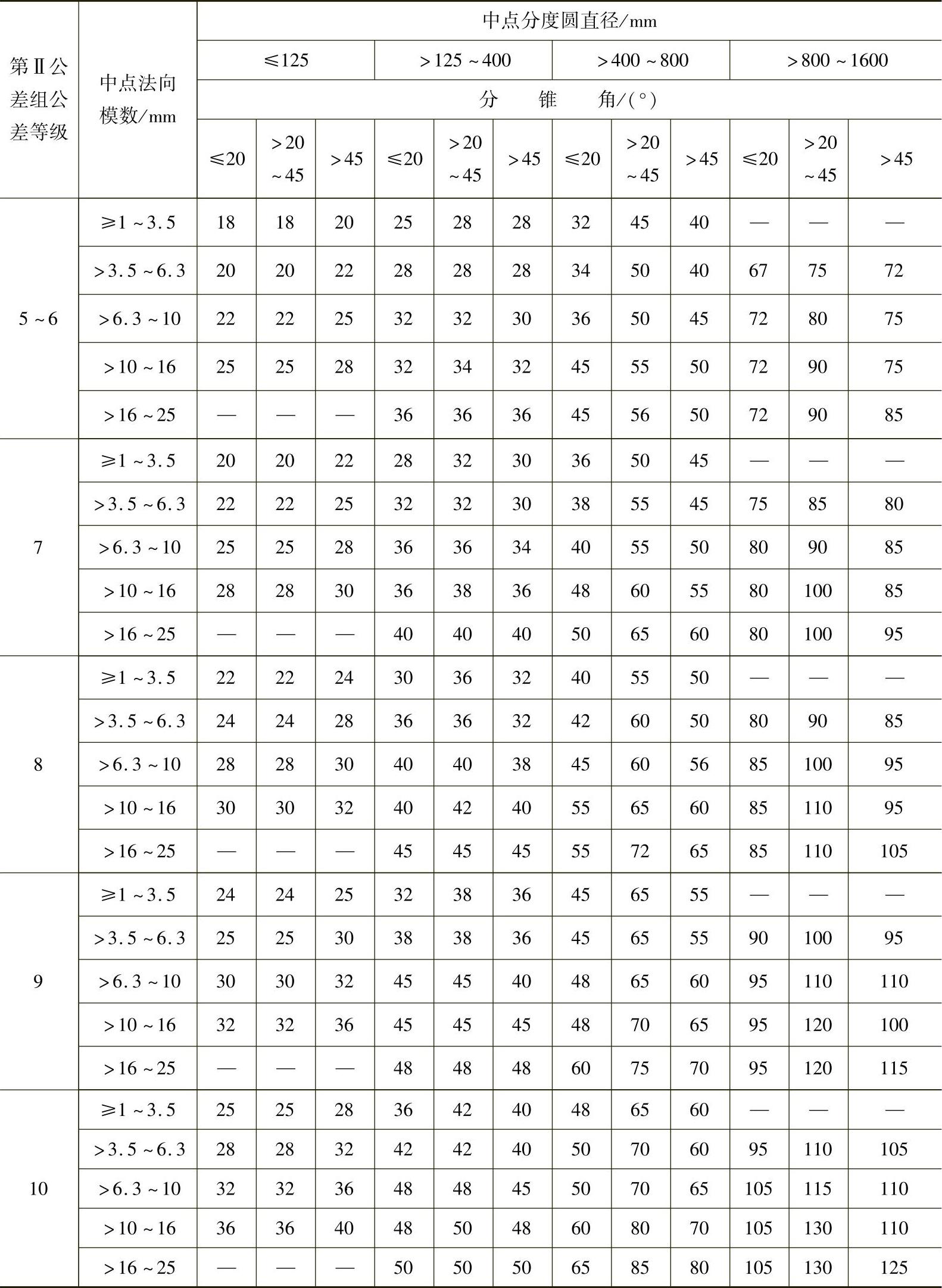

表6-63 锥齿轮齿厚上偏差E_ss值 （单位：μm）

注：E_ss值中基本值栏查出的数值乘上系数得出。

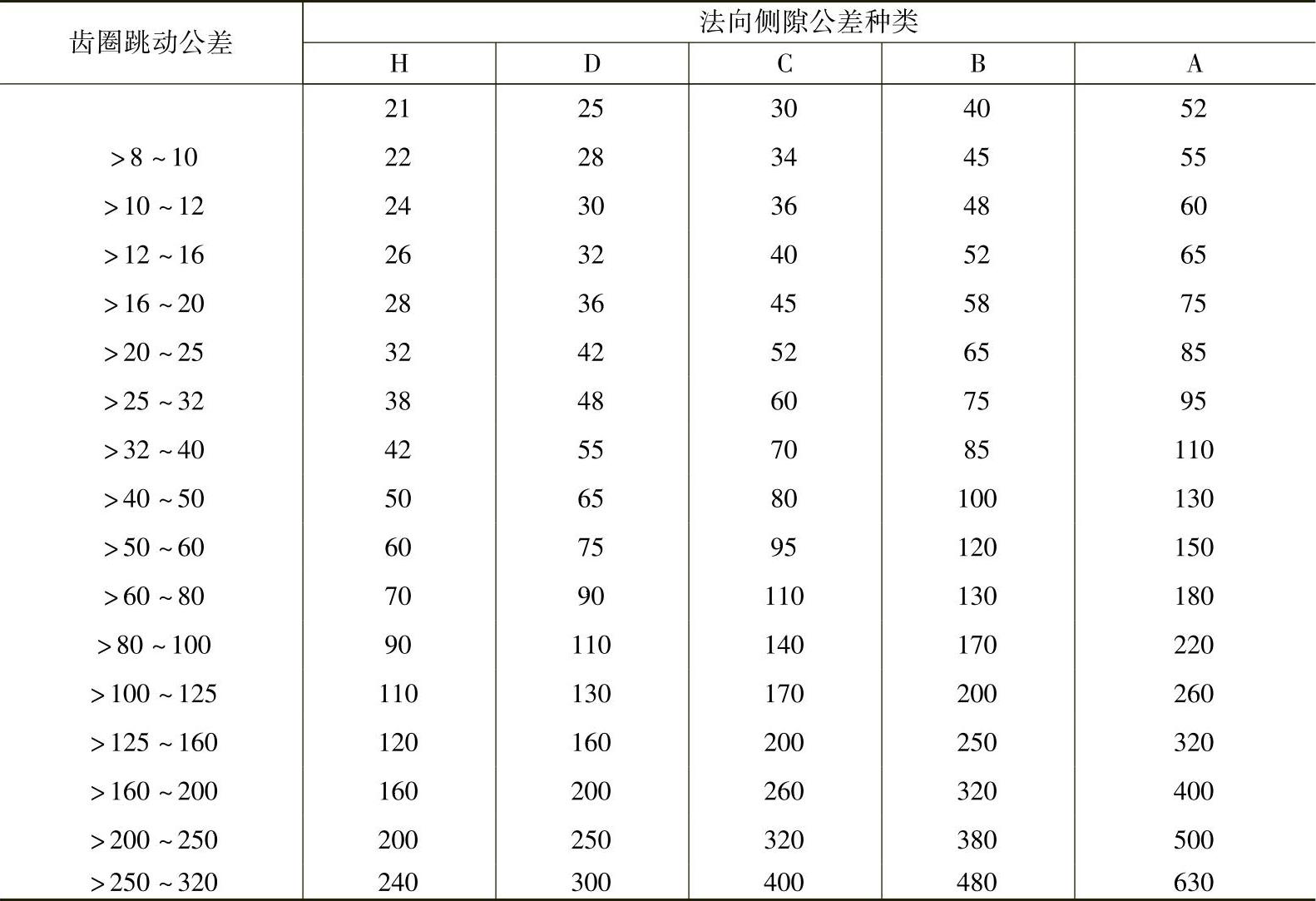

表6-64 锥齿轮齿厚公差T_s （单位：μm）(www.daowen.com)

表6-65 锥齿轮副最大法向侧隙j_nmax的制造误差补偿量E_sΔ值 （单位：μm）

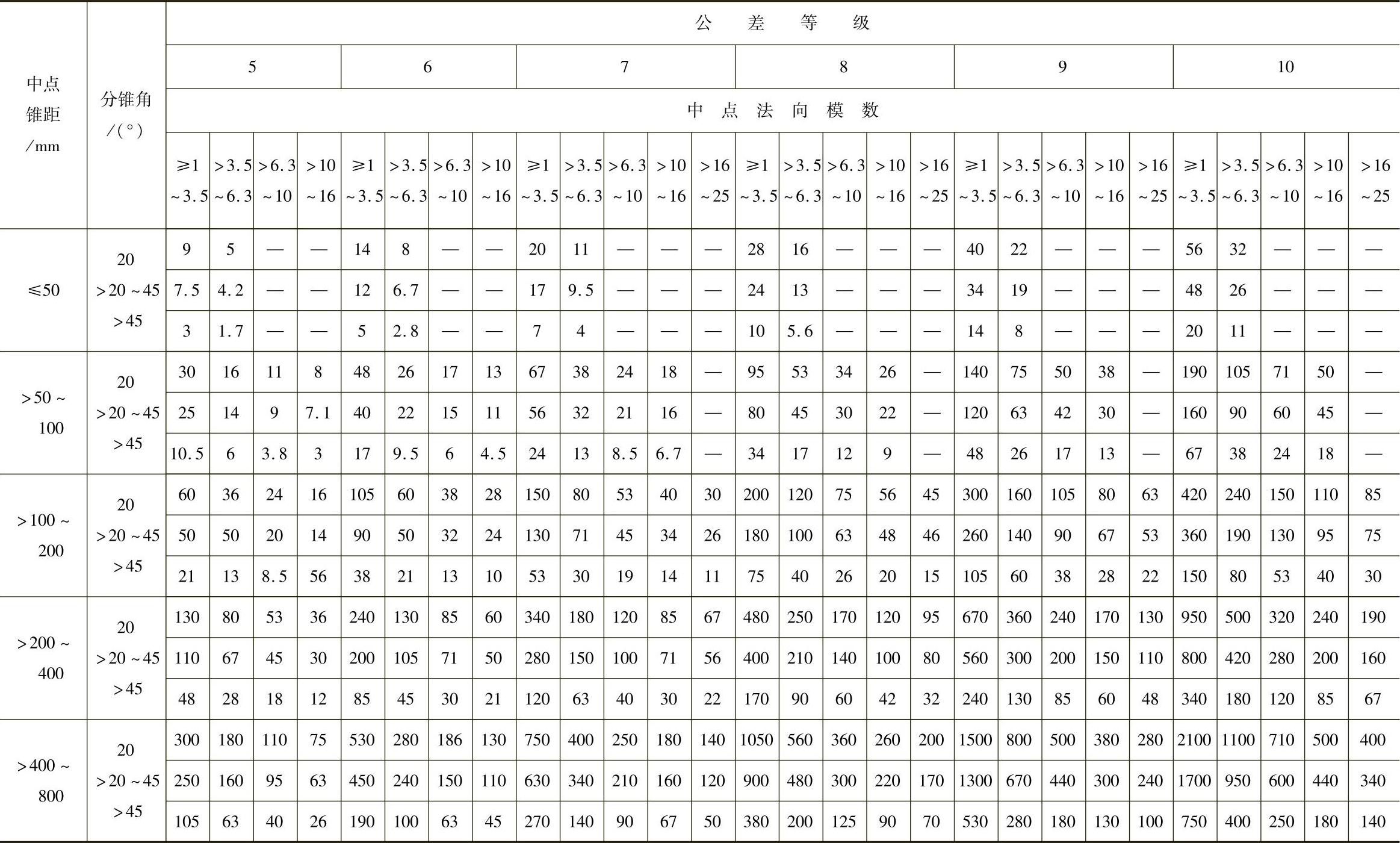

表6-66 锥齿轮安装距极限偏差±f_AM （单位：μm）

注：对于修形齿轮允许采用低一级的±f_AM值，α≠20°时，表中数值乘以sin20°/sinα。

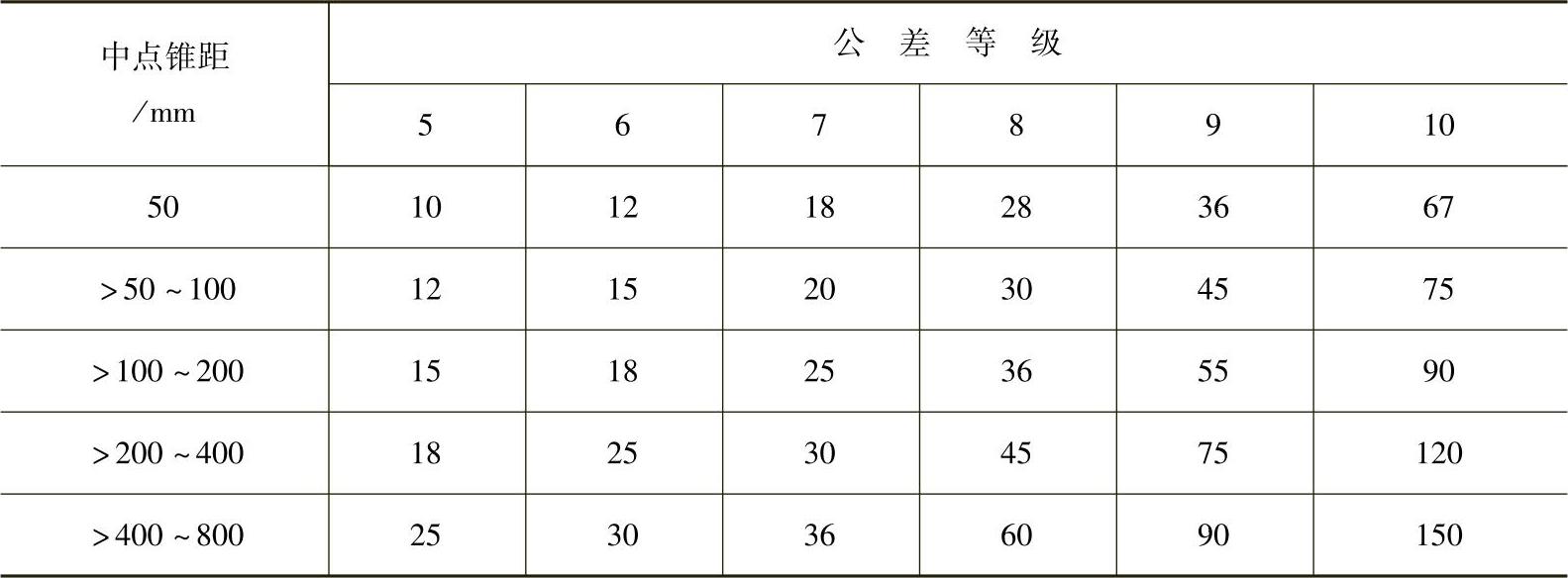

表6-67 锥齿轮副轴间距极限偏差±f_a （单位：μm）

注：对纵向修形齿轮允许采用低一级的±f_a值。

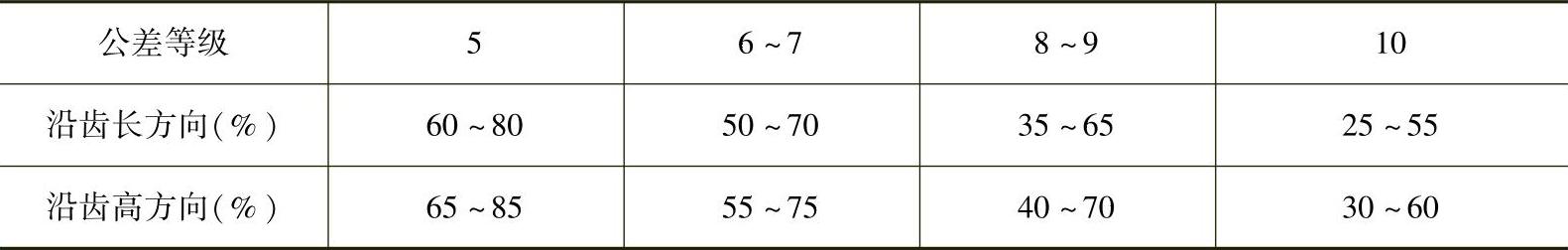

表6-68 锥齿轮副接触斑点

注：表中数值用于齿面修形的齿轮，对不修形齿轮，其接触斑点大小不小于其平均值。
