齿面接触疲劳强度计算方法优化

时间:2023-07-01 理论教育 版权反馈
【摘要】:当由于点蚀引起的损坏会导致人身事故或其他严重事故时,应当不允许有点蚀。个别的点蚀坑的直径可达到20mm,深0.8mm。b)作用在接触区的中点,。3)接触强度(抗点蚀)的计算安全系数 大小轮的接触强度安全系数要用下式分别计算:注:上式是接触应力的计算安全系数的关系式。最小的接触强度安全系数或失效概率见GB/T 10062.1—2003。对于一些其他材料的齿轮副的ZE见GB/T 3480—1997。

齿面接触疲劳强度计算方法优化

本节给出了确定直齿、斜齿、零度齿锥齿轮和弧齿锥齿轮的齿面承载能力的基本公式,并对齿面疲劳强度有影响的所有因素作出定量的评价。适用于用油润滑的传动装置,并且假设在啮合运转期间有足够的润滑油

本节所给公式不能直接应用于评价某些形式的齿面损伤,例如塑性变形、擦伤、胶合和其他没有说明的形式。

(1)缩写词

如表6-32所列。

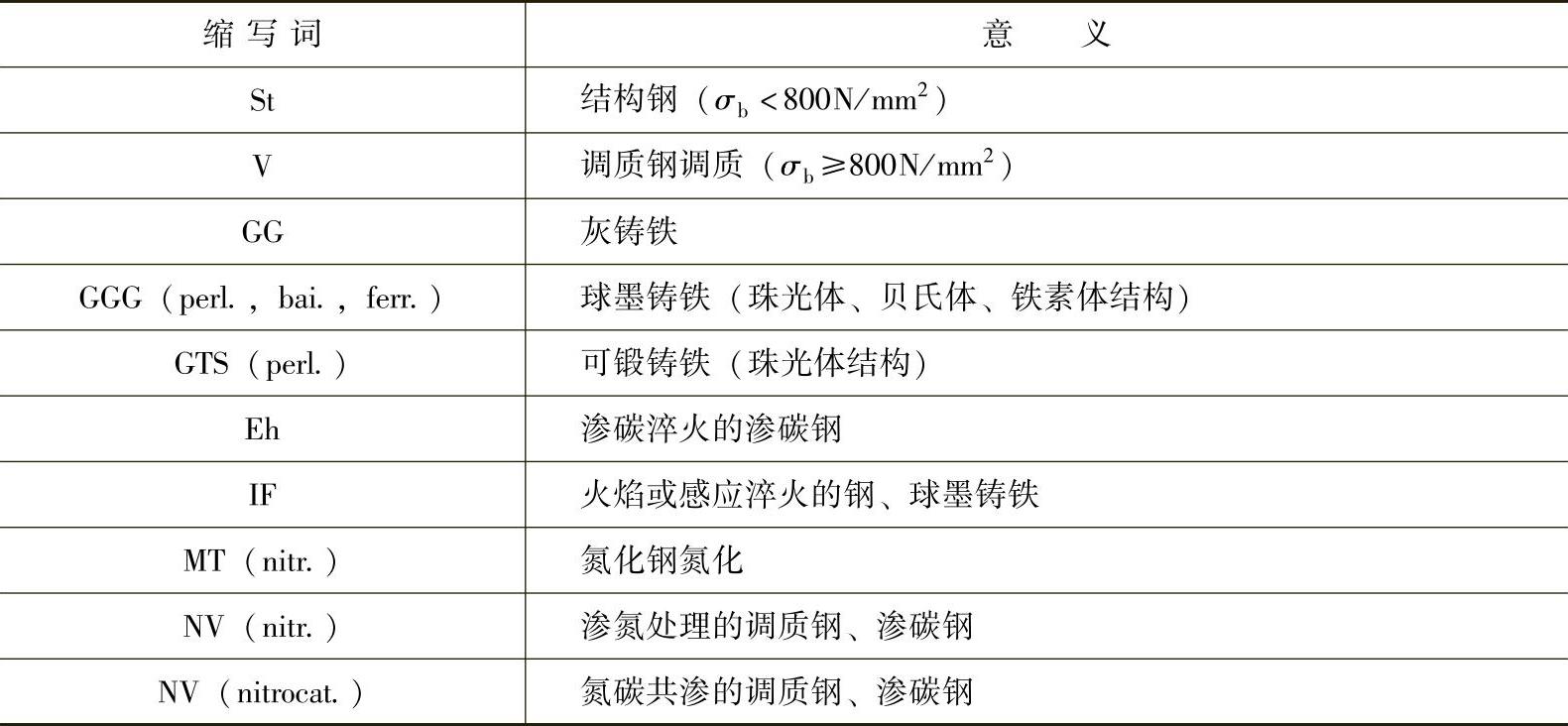

表6-32 缩写词


(2)点蚀损伤计算要求和安全系数

当啮合轮齿齿面接触应力超过疲劳极限时,齿面的金属颗粒会脱落,出现凹坑;随着应用场合的不同,允许点蚀的尺寸和数量的程度是在很大的范围内变化的。在一些场合允许扩展性点蚀存在,另一些场合不允许点蚀的出现。下面说明在普通的工作条件下,给出早期点蚀和破坏性点蚀的区别准则,给出允许的和不允许点蚀种类的区别。

一般认为点蚀的总面积呈线性或扩展性的增加是不允许的。由于初期点蚀能使轮齿的承载面积增大,点蚀发生的速度逐渐减小(递减性点蚀)或停止(停止性点蚀),这样的点蚀是允许的。如果对允许的点蚀有争议,将用下面的方法确定。

在没有改变工作条件下,随着时间的增长,产生线性或扩展性点蚀是不允许的,应对所有轮齿的有效总面积进行损伤评估。对于软齿面齿轮应考虑新发展点蚀的数量和尺寸大小;硬齿面齿轮常常仅在一个或几个轮齿齿面上产生点蚀,这时应对产生点蚀的轮齿进行重点的评估。

如果要求作定量的鉴定,作决定性试验时,应对具有特别危险的可疑轮齿做上标记。

在特殊的情况时,首先可考虑把磨损碎屑的总重量作为粗略的评估。但是在关键性的情况下,齿面状态的检验应当至少进行三次;第一次检验,应当在至少加载循环106次之后进行。根据上一次检验的结果,决定再工作运转的时间,然后进行下一次的检验。

当由于点蚀引起的损坏会导致人身事故或其他严重事故时,应当不允许有点蚀。在调质钢调质或渗碳淬火齿轮的齿根附近有1mm的点蚀坑可能成为引起轮齿断裂的裂纹源;因此,即使一个点蚀坑也是不允许的(例如,在航空齿轮传动装置中)。

对于透平齿轮应考虑上述类似的因素。通常,这些齿轮在长期工作时间内(1010~1011循环次数),要求既不产生点蚀也不发生严重磨损,否则会引起不允许的振动和过大的动载荷。在计算中要适当增大安全系数,只允许低的失效概率。

相反,对于一些工业上的用低硬度钢制造的低速大模数齿轮(例如模数25mm),可允许在100%的齿面上产生点蚀,它能在额定功率下安全运转10~20年。个别的点蚀坑的直径可达到20mm,深0.8mm。在最初工作的2~3年中产生的“破坏性”点蚀,通常会逐渐减少,齿面变光滑和工作硬化使齿面的布氏硬度增加50%,甚至更高。这种情况下,可选用比较低的安全系数(某些场合可小于1)和高的齿面损伤概率。但是,对于防止轮齿断裂的安全系数应选用大的安全系数。

接触强度的最小安全系数应当是1.0(关于推荐的接触强度安全系数SH及其最小值见本章8.3.1节)。

最小的安全系数的值建议由制造商和用户协议确定。

(3)计算轮齿接触强度的公式

比较下面应力值可决定轮齿抗点蚀的承载能力。

——接触应力,根据齿轮的几何尺寸,制造精度,轮缘、轴承和轴承座的刚性,传递的转矩,用接触应力公式进行计算。

——许用应力,考虑齿轮运转时工作条件的影响,用许用接触应力公式进行计算。

抗点蚀的接触(赫兹)应力是按分布在接触线上的载荷计算的,载荷作用位置有以下三种情况:

a)作用在单对齿啮合区内界点,(ε=0)。

b)作用在接触区的中点,(ε>1)。

c)作用在a)和b)之间的位置,(0<ε≤1)。

1)接触应力公式 大小轮均用下式计算:

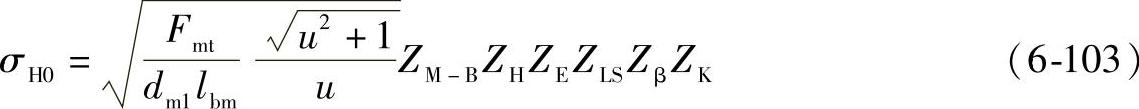

接触应力的基本值:


当轴交角Σ=δ1+δ2=90°时,用下式计算:


式中KAKVKKFmtdvuvlbm见本章8.3.1节相应内容。

2)许用接触应力 大小轮的许用接触应力要按下式分别计算:


式中 σHlim——接触疲劳极限应力,见GB/T 3480—1997。

3)接触强度(抗点蚀)的计算安全系数 大小轮的接触强度安全系数要用下式分别计算:


注:上式是接触应力的计算安全系数的关系式。传递转矩的安全系数等于SH的平方。最小的接触强度安全系数或失效概率见GB/T 10062.1—2003。

(4)节点区域系数ZH

节点区域系数ZH是考虑齿廓曲率对赫兹应力的影响。

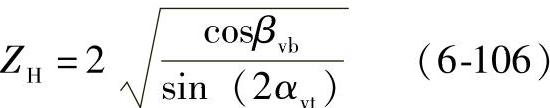

假设齿廓为渐开线,对零变位锥齿轮,即x1+x2=0,αt=αwt,可用下式计算:


对于一些常用的标准压力角的ZH值可由图6-51查得。

(5)中点区域系数ZM-B

中点区域系数ZM-B是把节点的接触应力折算到载荷作用的中点M处的接触应力的系数(见图6-52)。

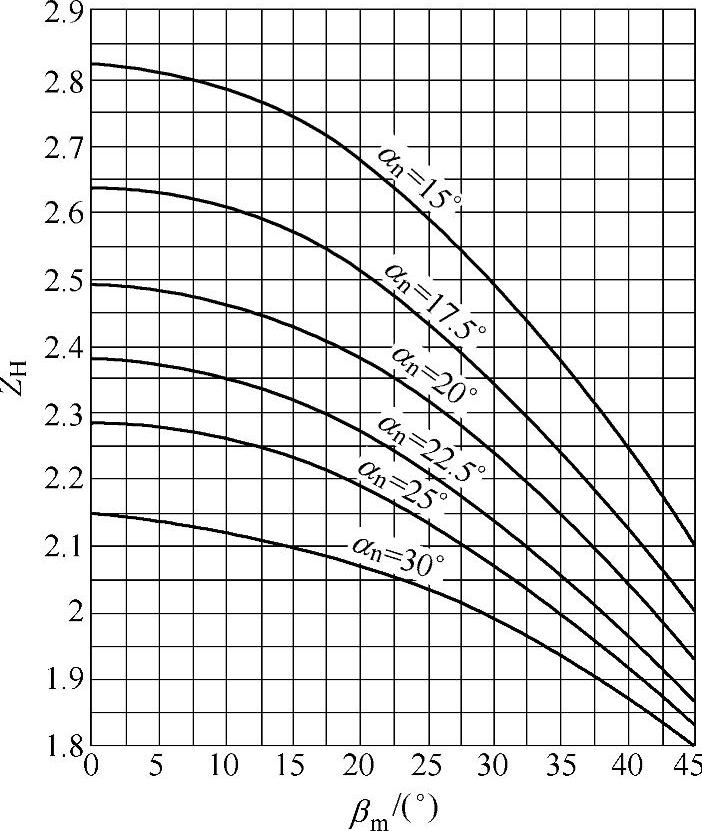

图6-51 零变位锥齿轮的节点区域系数


式中 F1F2——辅助系数,见表6-33。

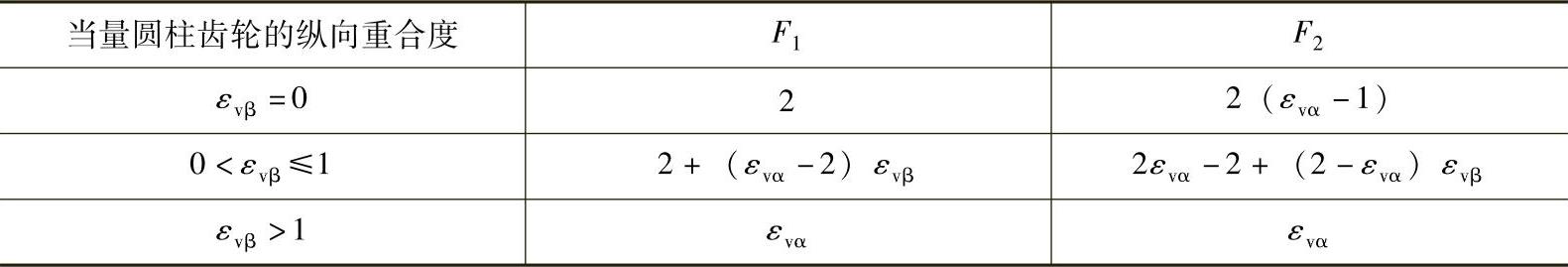

表6-33 计算中点区域系数ZM-B的系数


(6)弹性系数ZE

弹性系数ZE是考虑材料特性E弹性模量)和ν泊松比)对接触应力影响的系数。

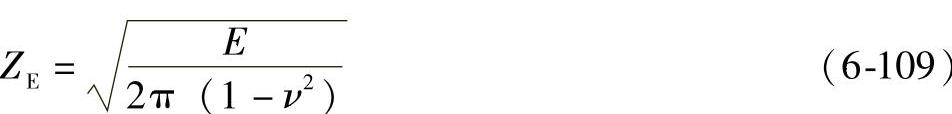

E1=E2=Eν1=ν2=ν时:


对于钢和硬铝合金ν=0.3,所以:


当一对齿轮副材料的弹性模量为E1E2时,其E


对于钢对钢齿轮副,ZE=189.8N/mm2

对于一些其他材料的齿轮副的ZE见GB/T 3480—1997。

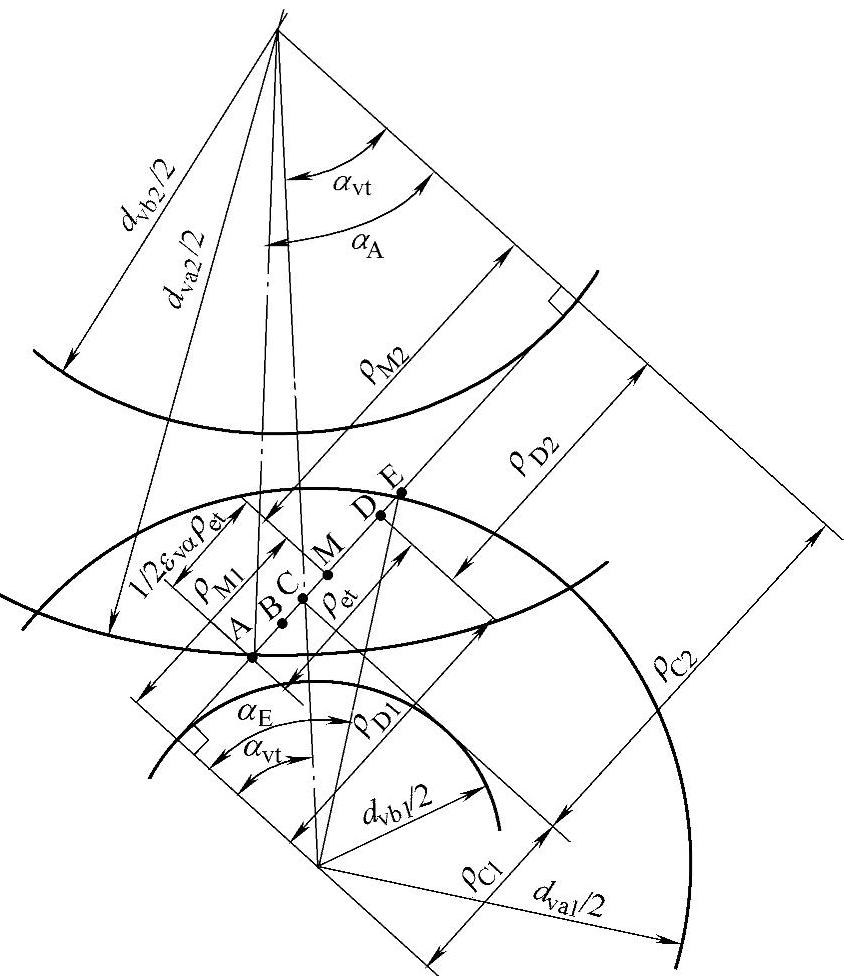

图6-52 用于决定中点区域系数ZM-B的中点M和小轮单对齿啮合点B的曲率半径[见式(6-107)]

(7)载荷分担系数ZLS

载荷分担系数ZLS是考虑两对或多对轮齿间载荷分配的影响。

ε≤2时,

ZLS=1 (6-112)

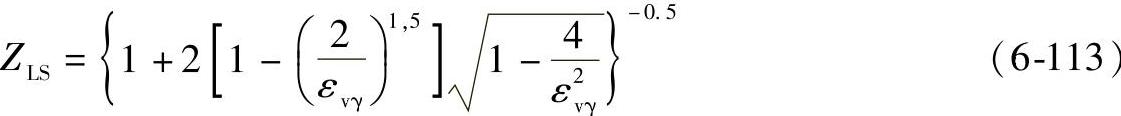

ε>2和ε>1时:


对于其他情况,例如ε>2和ε<1,有关说明见本节(15)。

(8)螺旋角系数Zβ

螺旋角系数Zβ不是考虑螺旋角对接触线长度的影响,而是考虑螺旋角对表面疲劳点蚀的影响,即考虑载荷沿接触线分布的影响。

Zβ是螺旋角的函数,下面的经验公式与试验和实际应用中的经验相当一致。


(9)锥齿轮系数ZK

系数ZK是个经验系数,是考虑锥齿轮与圆柱齿轮间加载的不同,这个系数和实际试验相一致,该系数是把应力进行调整,以便锥齿轮、圆柱直齿轮和圆柱斜齿轮能应用同一个许用接触应力。在缺少更详细的资料时,可取:

ZK=0.8 (6-115)

(10)尺寸系数ZX

尺寸系数ZX是考虑统计学所指出的疲劳破坏时疲劳极限应力随着结构尺寸的增大而降低,这是因为较小的应力梯度(理论上为应力集中)和材料的质量(锻造过程和结构变化等的影响)造成的表面下的缺陷引起的。与尺寸因素有关的主要参数有:

a)材料的质量(熔炼炉的燃料、清洁度、锻造)。

b)热处理,硬化的深度,硬度的分析。

c)齿廓的曲率半径。

d)表面硬化的梯度,表面硬化层的深度与轮齿尺寸的比例(对心部韧性的影响)。

大小轮的尺寸系数ZX要分别确定。

(11)润滑油膜影响系数ZLZVZR(www.daowen.com)

齿廓间润滑油膜的影响近似地用系数ZL(润滑油粘度)、ZV(节点线速度)和ZR(齿面粗糙度)来考虑;图6-53~图6-55给出了这三个系数。此外,其离散性(数据的分散)表明除了这三个因素外,还有其他的影响因素没有在假设中考虑到。关于这三个系数的详细说明见GB/T 3480—1997。

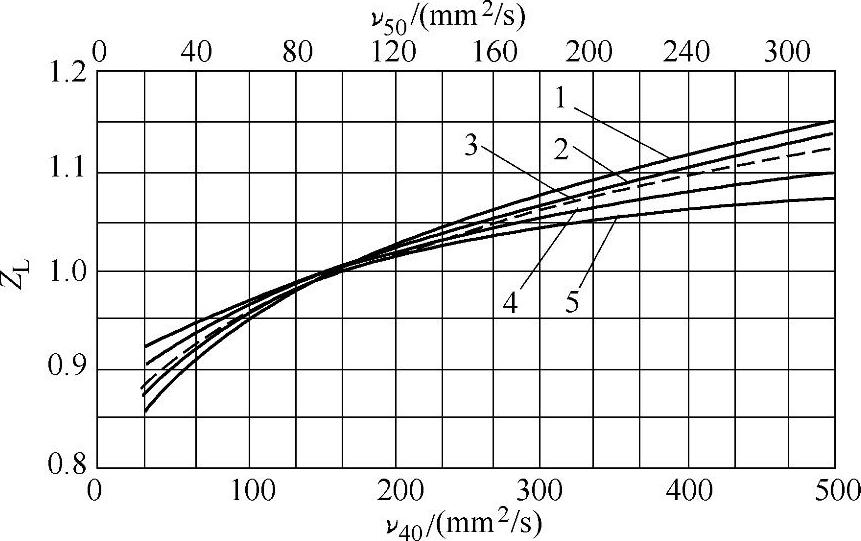

图6-53 润滑油系数ZL

1—σHlim≤850N/mm2 2—σHlim=900N/mm2 3—σHlim=1000N/mm2 4—σHlim=1100N/mm2 5—σHlim≥1200N/mm2

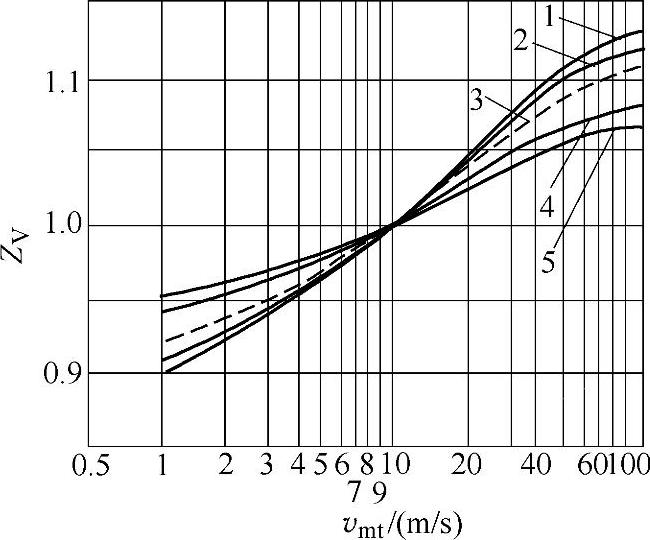

图6-54 速度系数ZV

1—σHlim≤850N/mm2 2—σHlim=900N/mm2 3—σHlim=1000N/mm2 4—σHlim=1100N/mm2 5—σHlim≥1200N/mm2

1)规定 当没有广泛的经验或试验结果(A法)时,ZLZVZR应用B法确定(见后面)。但是,一般对于大多数的工业齿轮可用简化法C法(见后面)。当齿轮副中一个是硬的材料,另一个是软材料时,ZLZVZR的值应当按软材料确定。

2)B法

①润滑油系数ZL。根据前面的规定,润滑油系数ZL是考虑润滑油的种类和粘度对齿面接触疲劳强度(点蚀)的影响。图6-53中润滑油系数ZL的曲线是矿物油(无EP添加剂)的粘度和配对齿轮中较软齿面的σHlim的函数;用具有低摩擦因数的合成油时,其ZL比按矿物油计算的值大。

ZL可用式(6-116)和式(6-117)计算,公式和图6-53中的曲线相符合。


当850N/mm2σHlim≤1200N/mm2时:


σHlim<850N/mm2时,按σHlim=850N/mm2计算ZL;当σHlim>1200N/mm2时,按σHlim=1200N/mm2计算ZL

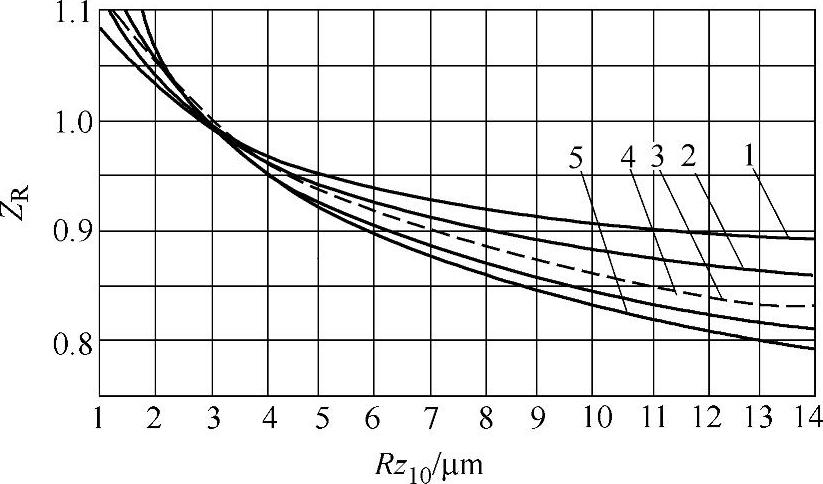

图6-55 粗糙度系数ZR

1—σHlim≥1200N/mm2 2—σHlim=1100N/mm2 3—σHlim=1000N/mm2 4—σHlim=900N/mm2 5—σHlim≤850N/mm2

②速度系数ZV。根据前面的规定,速度系数ZV是考虑节点线速度对齿面疲劳(点蚀)强度的影响。图6-54中的速度系数曲线是节点线速度和配对齿轮中较软齿轮材料

σHlim的函数。ZV可用式(6-118)和式(6-119)计算,公式和图6-54中的曲线相一致。


当850N/mm2σHlim≤1200N/mm2时:


σHlim<850N/mm2时,按σHlim=850N/mm2计算ZV;当σHlim>1200N/mm2时,按σHlim=1200N/mm2计算ZV

③粗糙度系数ZR。根据前面的规定,粗糙度系数ZR是考虑齿面状况对接触疲劳(点蚀)强度的影响。图6-55中的粗糙度系数曲线是Rz10和配对齿轮中较软齿轮材料σHlim的函数。该图对节点处诱导曲率半径ρred=10mm的齿轮副是有效的。

粗糙度是根据制造好的大小齿轮节点处的RZ1RZ2确定的,允许对齿面进行特殊的表面处理或跑合,规定在滑动——滚动的方向测量粗糙度。

齿轮副的相对平均粗糙度为[1]


式中 ρred——诱导曲率半径。

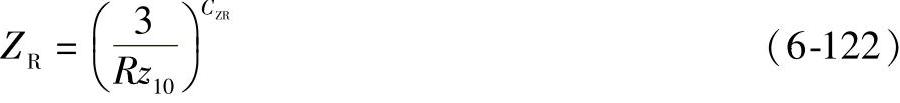

系数ZR可用式(6-122)和式(6-123)计算,公式和图6-55中曲线一致。


当850N/mm2σHlim≤1200N/mm2时:


σHlim<850N/mm2时,取σHlim=850N/mm2;当σHlim>1200N/mm2时,取σHlim=1200N/mm2

3)C法(ZLZVZR的乘积)假设所选的润滑剂粘度与运转条件(节点速度、载荷、结构尺寸)相适应。

下面的值是ZLZVZR的乘积:

——调质钢经铣切的齿轮副:0.85;

——铣切后研磨的齿轮副:0.92。

硬化后磨削的齿轮副或用硬刮的齿轮副:

——Rz10≤4μm时,ZLZVZR=1.0;

——Rz10>4μm时,ZLZVZR=0.92。

如果不符合上述的条件,ZLZVZR分别按照B法确定。

(12)齿面工作硬化系数ZW

工作硬化系数ZW是考虑用结构钢或调质钢制造的大齿轮和一个表面硬化的齿面光滑(Rz≤6μm)的小齿轮相啮合时,使大轮齿面接触疲劳强度提高的系数。

注:软齿面的大齿轮齿面接触疲劳强度的提高不仅取决于工作硬化作用,还取决于其他的影响因素,例如抛光(润滑剂)、合金元素、大齿轮中的内应力、小轮齿面粗糙度、接触应力和硬化过程等。

图6-56的数据是根据不同材料制造的标准试验齿轮或根据现场经验得到的。图6-56中离散区(数据的分散)表明还有其他影响因素没有包括在计算的方法中;虽然图6-56中的曲线经过仔细的选取,但不能说是绝对的。式(6-124)是经验公式,对于持久寿命、有限寿命和静强度,ZW的值相同。

图6-56中的ZW是较软锥齿轮齿面硬度的函数。

B法中,ZW可用式(6-124)计算,该式和图6-56中曲线一致。


式中 HBW——齿轮副中较软齿轮齿面的布氏硬度值;当硬度<130HBW时,取ZW=1.2;当硬度>470HBW时,取ZW=1;当大小轮有相同的硬度时,取ZW=1.0。

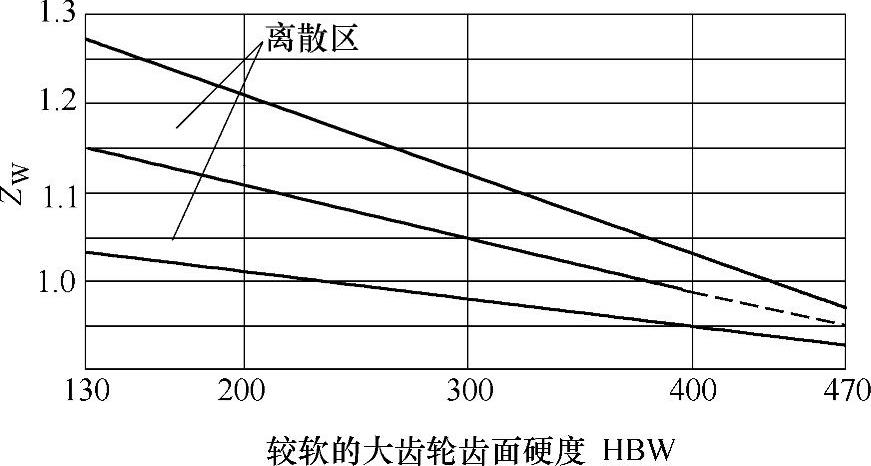

图6-56 齿面工作硬化系数ZW

(13)寿命系数ZNT

寿命系数ZNT是有限寿命(应力循环次数有限)及静强度时所允许比较高的接触疲劳强度与在5×107循环次数(在图6-57中曲线转折处ZN=1)的接触疲劳强度相比的值,ZNT是用标准试验齿轮做试验得到的。

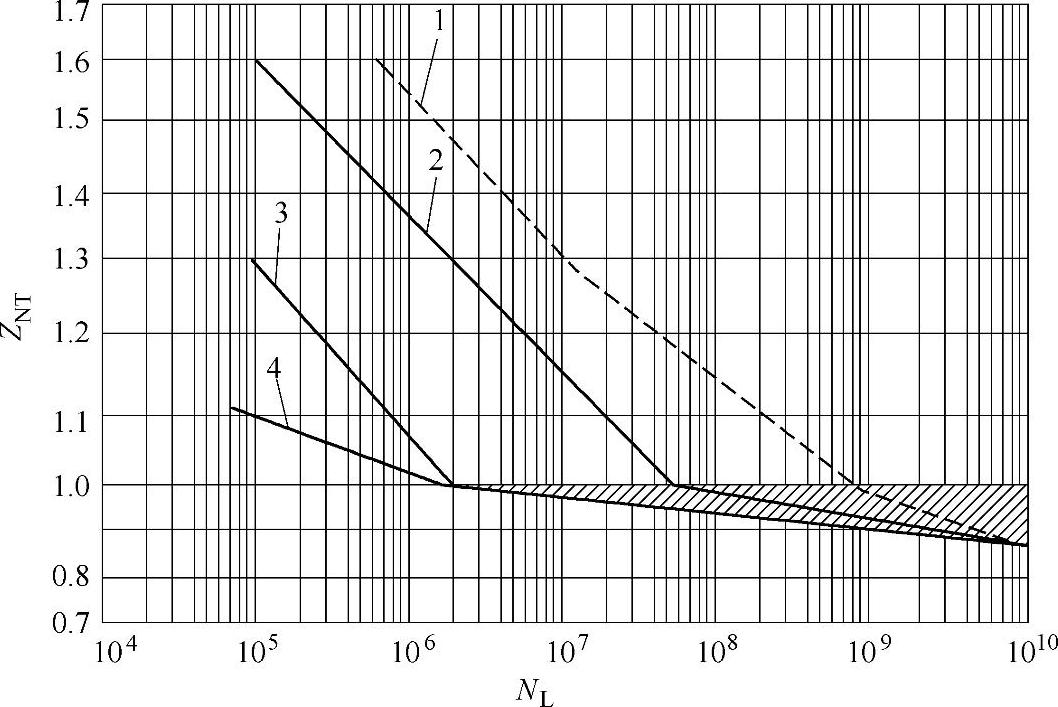

图6-57 抗点蚀寿命系数ZNT(用试验齿轮做试验)

1—允许有限点蚀的St,V,GGG(perl.,bai.),GTS(perl.),Eh,IF 2—St,V,Eh,IF,GGG(perl.,bai.),GTS(perl.)3—GG,NT(nitr.),GGG(ferr.),NV(nitr.)4—NV(nitrocar.)

ZNT的主要影响因素有:

a)材料和热处理(见GB/T 3480.5—2008)。

b)载荷的循环次数(使用寿命)NL

c)润滑状况。

d)失效判据。

e)要求的运转平稳性。

f)节点线速度。

g)齿轮材料的纯度。

h)材料的塑性和断裂韧性

i)残余应力。

应力循环次数NL的定义为在载荷作用下轮齿啮合的次数。

1)A法S-N损伤曲线是用实际的齿轮副在有限的使用寿命下做试验得到的,它是根据两啮合齿轮的材料、热处理、相关直径、模数、齿面粗糙度、节点速度而决定的;因此对于上述的情况,S-N损伤曲线直接有效,系数ZRZVZLZWZX的各个影响已包含在这个曲线上,所以在计算公式中应把这些值取为1.0。

2)B法 有限寿命时的许用应力或在有限寿命的应力范围内的安全系数,应当用标准试验齿轮(见GB/T 3480.5—2008)得到的寿命系数ZNT来决定。ZNT不包含ZLZRZVZW等系数,所以在有限寿命时要考虑把这些系数对ZNT进行修正。静应力和疲劳应力时的ZNT可从图6-57或表6-34查得;有限寿命时要在疲劳强度与静强度间进行插值。

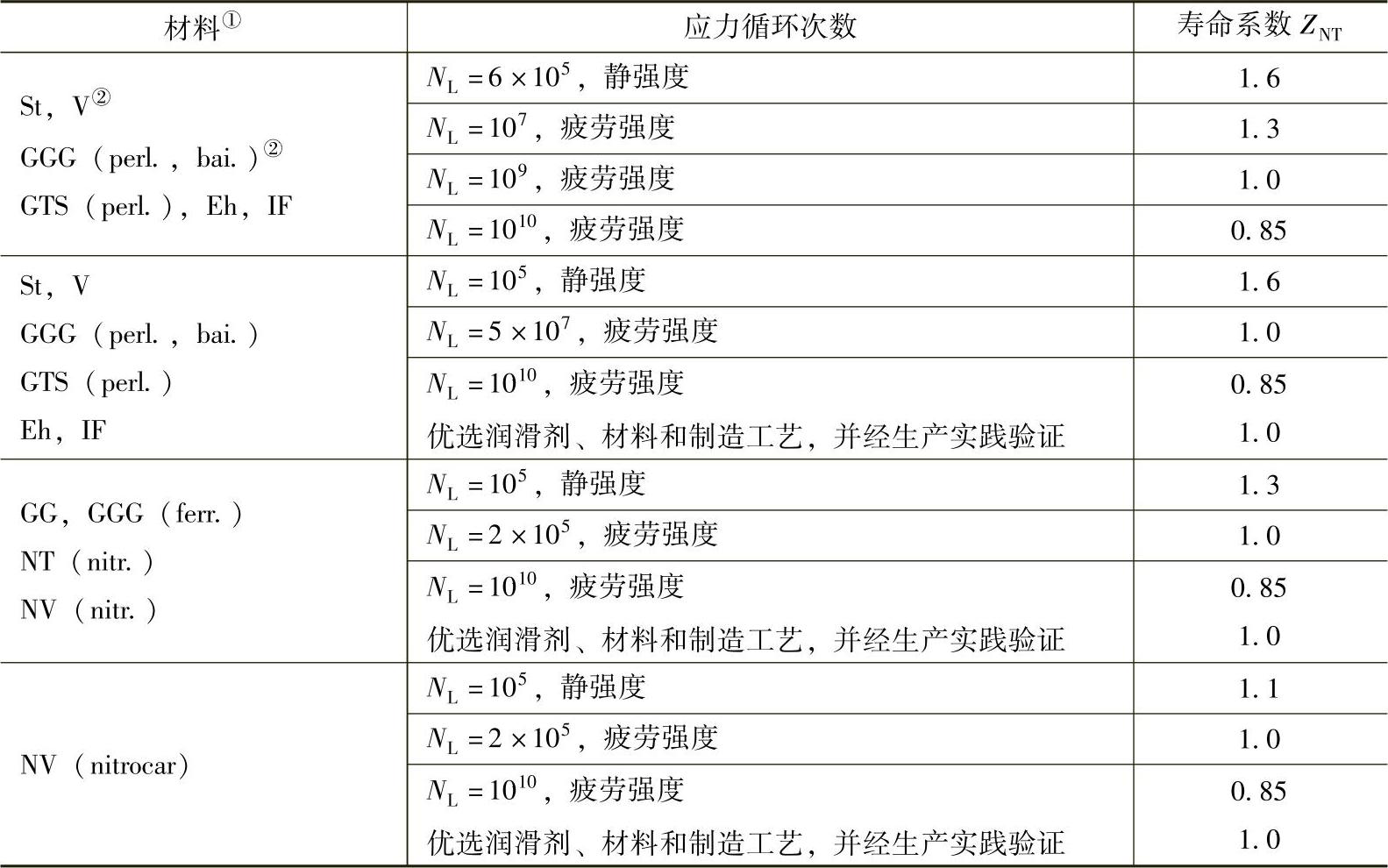

表6-34 静强度和疲劳强度寿命系数ZNT


①材料名称的缩写说明见表6-32。

②只允许有一定的点蚀。

(14)载荷分担系数ZLS

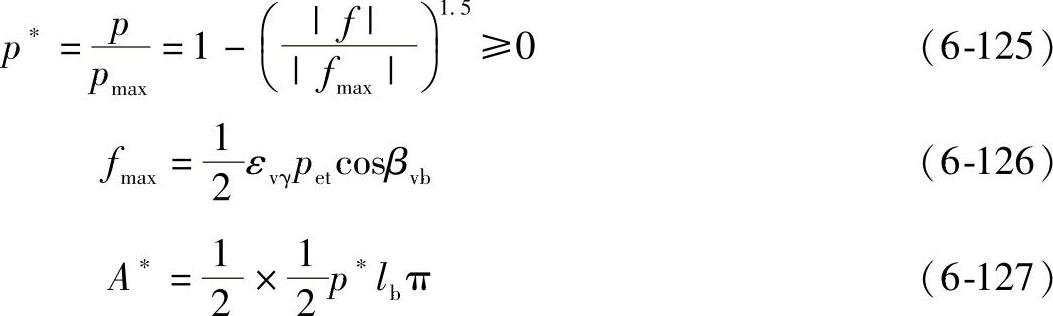

载荷分担系数ZLS是考虑两对或ε>2的多对轮齿间的载荷分配。假设载荷沿着接触线呈椭圆分布,在接触线上的峰值载荷呈抛物线(指数1.5)分布,如图6-58所示。

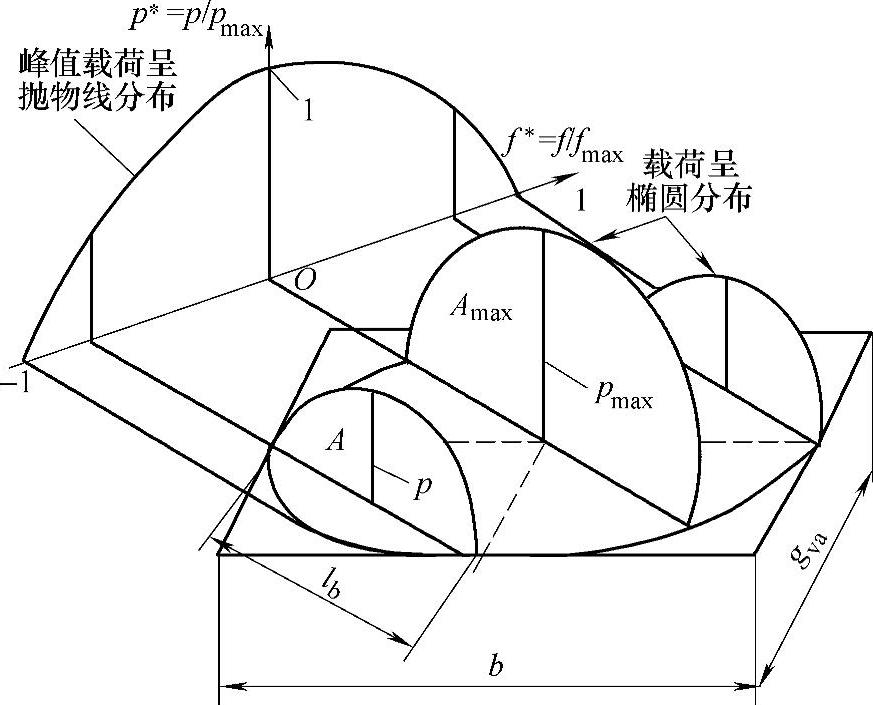

图6-58 在接触面上的载荷分布


载荷分担系数ZLSAm*与总面积之比的函数。


式中 A*t——过齿顶接触线的面积(p*lb按表6-30中的ft计算)。

A*m——过中间接触线的面积(p*lb按表6-30中的fm计算)。

A*r——过齿根接触线的面积(p*lb按表6-30中的fr计算)。
