（1）锥齿轮基本齿廓（表6-1）

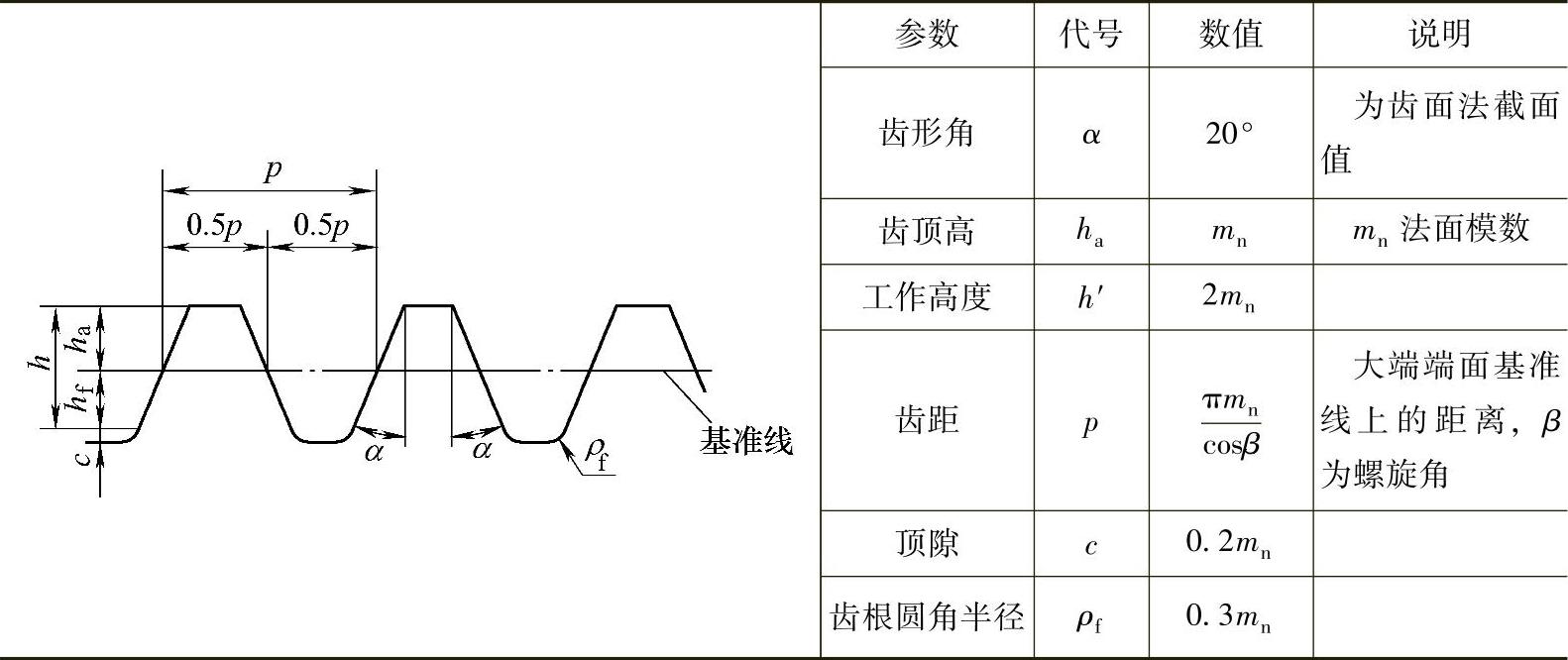

表6-1 锥齿轮基本齿廓（GB/T 12369—1990）

注：1.该标准适用于大端端面模数m≥1mm的直齿及斜齿锥齿轮；齿高沿齿线方向收缩、等顶隙锥齿轮副；用产形齿面为平面的展成法切削或磨削加工。

2.与齿高有关的各参数为大端法面值，在工作高度部分的齿形是直线。

3.根据需要，齿廓可以修缘，原则上只修齿顶，其最大值在齿高方向为0.6m_n，在齿厚方向为0.02m_n。

4.齿根圆角半径应尽量取大一些，在啮合条件允许的情况下，可大到0.35m_n。

5.齿形角α=20°为基本齿形角，根据需要允许采用α=14°30′及α=25°。

（2）锥齿轮模数（表6-2）

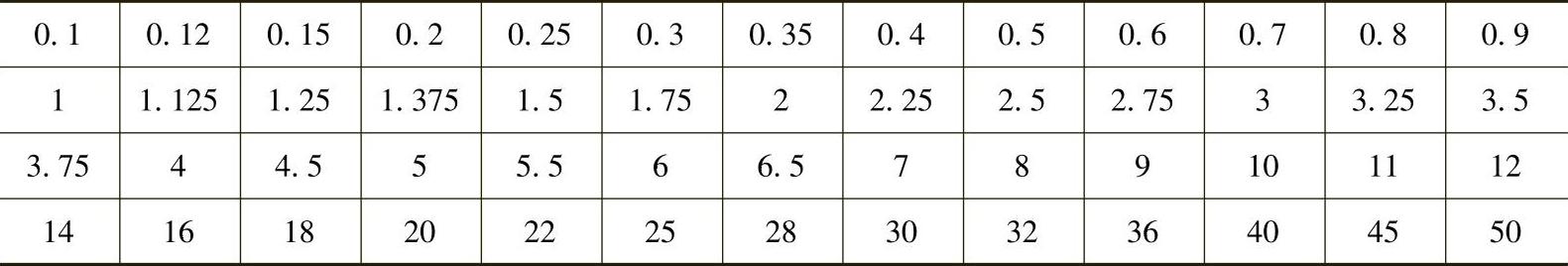

表6-2 锥齿轮模数（GB/T 12368—1990） （单位：mm）

注：1.表中模数是指锥齿轮大端端面模数。(www.daowen.com)

2.该标准适用于直齿、斜齿及曲线齿（齿线为圆弧线、长幅外摆线及准渐开线等）锥齿轮。

3.本标准参照采用ISO678—1976《通用及重型机械用直齿锥齿轮——模数及径节》标准中的模数系列。

（3）齿制

渐开线锥齿轮的齿制很多，多达40多种，我国常用几种齿制的基本齿廓见表6-3。

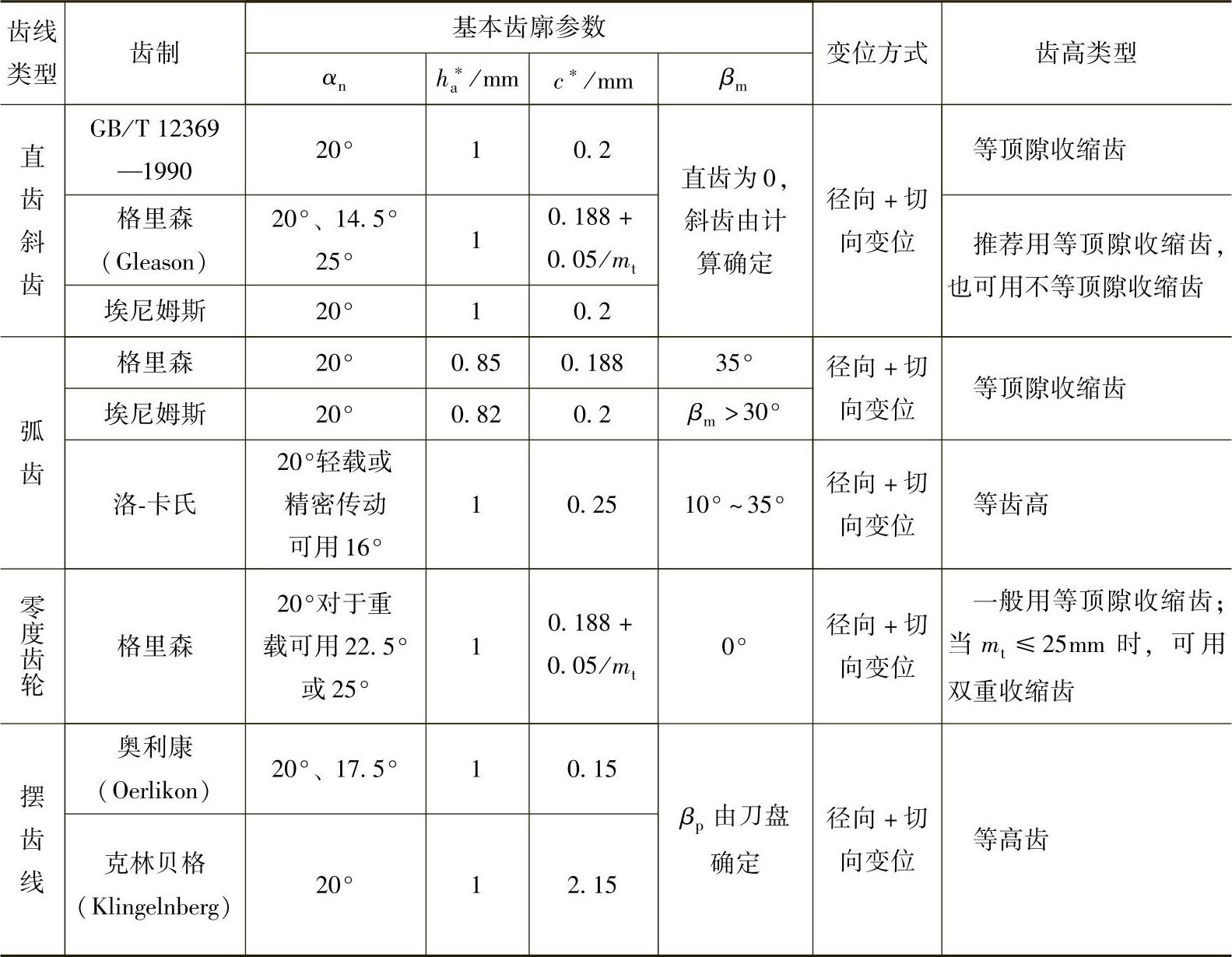

表6-3 渐开线锥齿轮常用的基本齿廓

注：1.GB/T 12369—1990基本齿廓的齿根圆角ρ_f=0.3m_t，在啮合条件允许下，可取ρ_f=0.35m_t；齿廓可修缘，齿顶最大修缘量；齿高方向为0.6m_n；齿厚方向为0.02m_n；齿形角也可采用α_n=14.5°及25°，与齿高有关的各参数为大端法向值。

2.在一般传动中，格里森制和埃尼姆斯齿轮制可以相互代用。

3.对格里森制，当m_min＞2.5mm，全齿高在粗切时应加深0.13mm，以免在精切时发生刀齿顶部切

削。
