齿轮用铸铁有灰铸铁、球墨铸铁和可锻铸铁三类。与钢齿轮相比，铸铁齿轮具有合金成分低，切削加工性能好，耐磨性高，噪声小，价格低等优点。
灰铸铁强度低，塑性差，常用来制造对强度要求不高，但需耐磨的齿轮。球墨铸铁具有较高的强度和一定的塑性及韧性，适用于制造开式齿轮和要求耐磨性高、低噪声的齿轮。
（1）齿轮用灰铸铁的牌号、化学成分及力学性能
灰铸铁按强度等级可分为7个牌号，其化学成分和力学性能见表5-17，用作齿轮材料的主要是高牌号的灰铸铁。

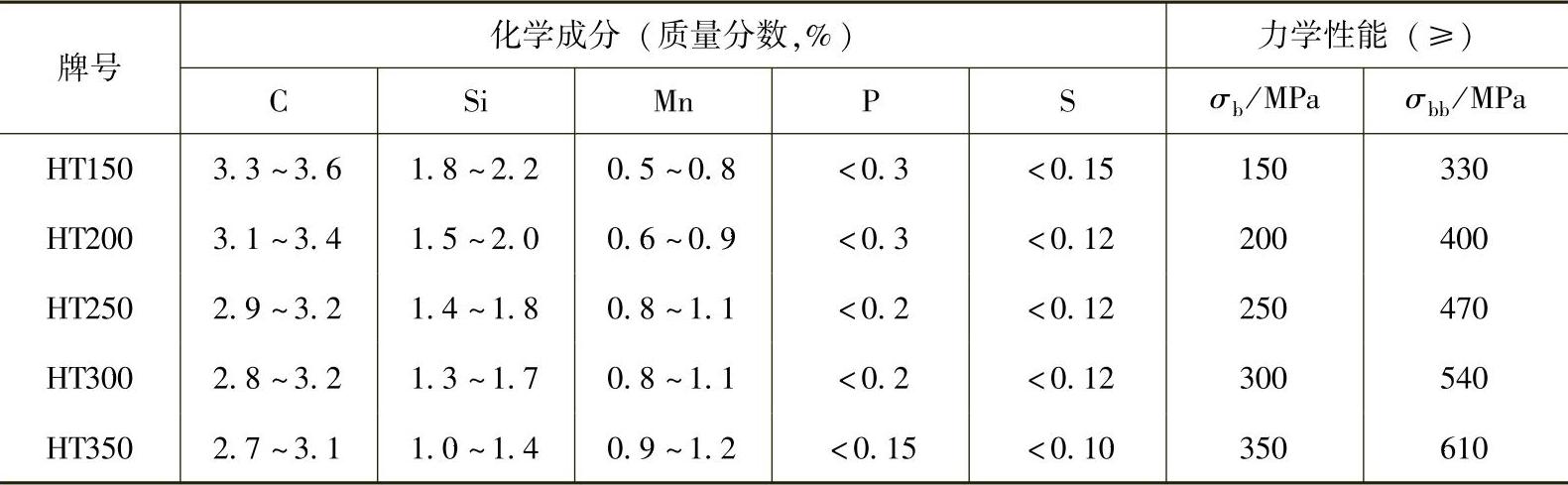

表5-17 灰铸铁牌号及其化学成分和力学性能
（2）齿轮用的球墨铸铁
球墨铸铁的性能介于钢和灰铸铁之间，铸造性能和切削加工性能近于灰铸铁，而强度和韧性则近于钢，并具有一定的塑性，是一种有发展前途的齿轮材料。
1）球墨铸铁的牌号、基体组织和力学性能。球墨铸铁按强度等级可分为7个牌号，其基体组织和力学性能列于表5-18。作为齿轮材料应选用珠光体和下贝氏体球墨铸铁。

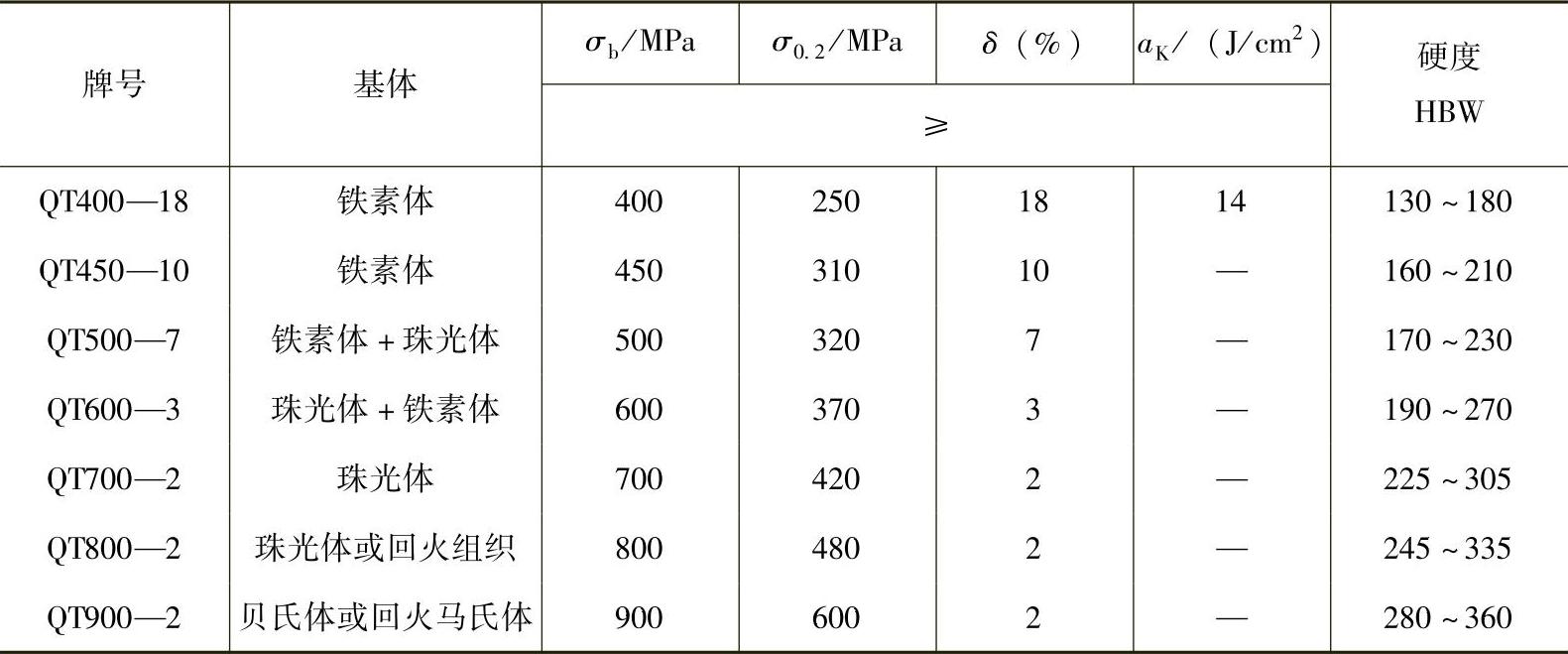

表5-18 球墨铸铁的牌号、基体组织和力学性能
2）球墨铸铁的热处理状态及性能见表5-19。

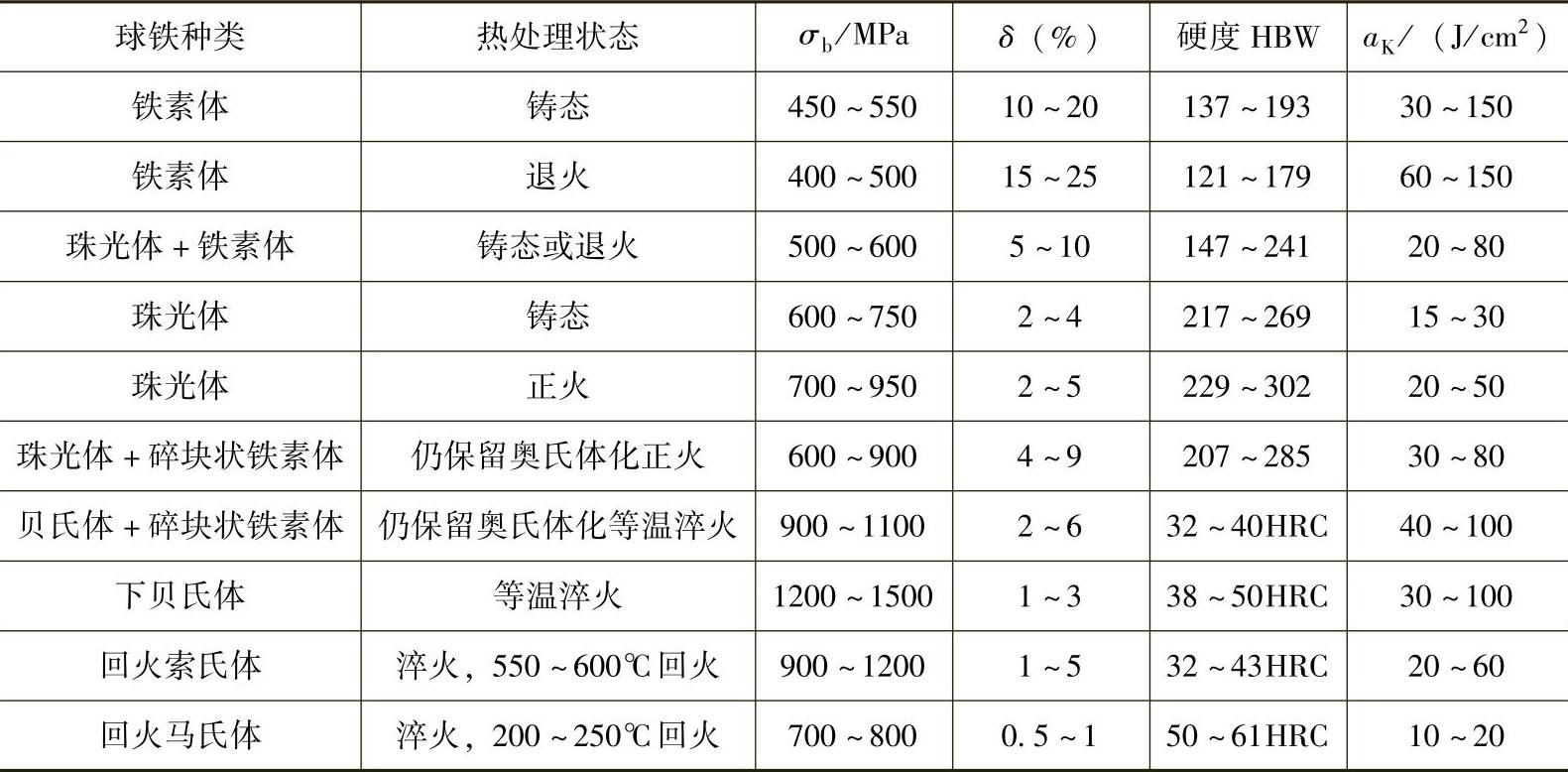

表5-19 球墨铸铁的组织状态和力学性能(www.daowen.com)
3）球墨铸铁齿轮的齿根弯曲疲劳极限见表5-20。

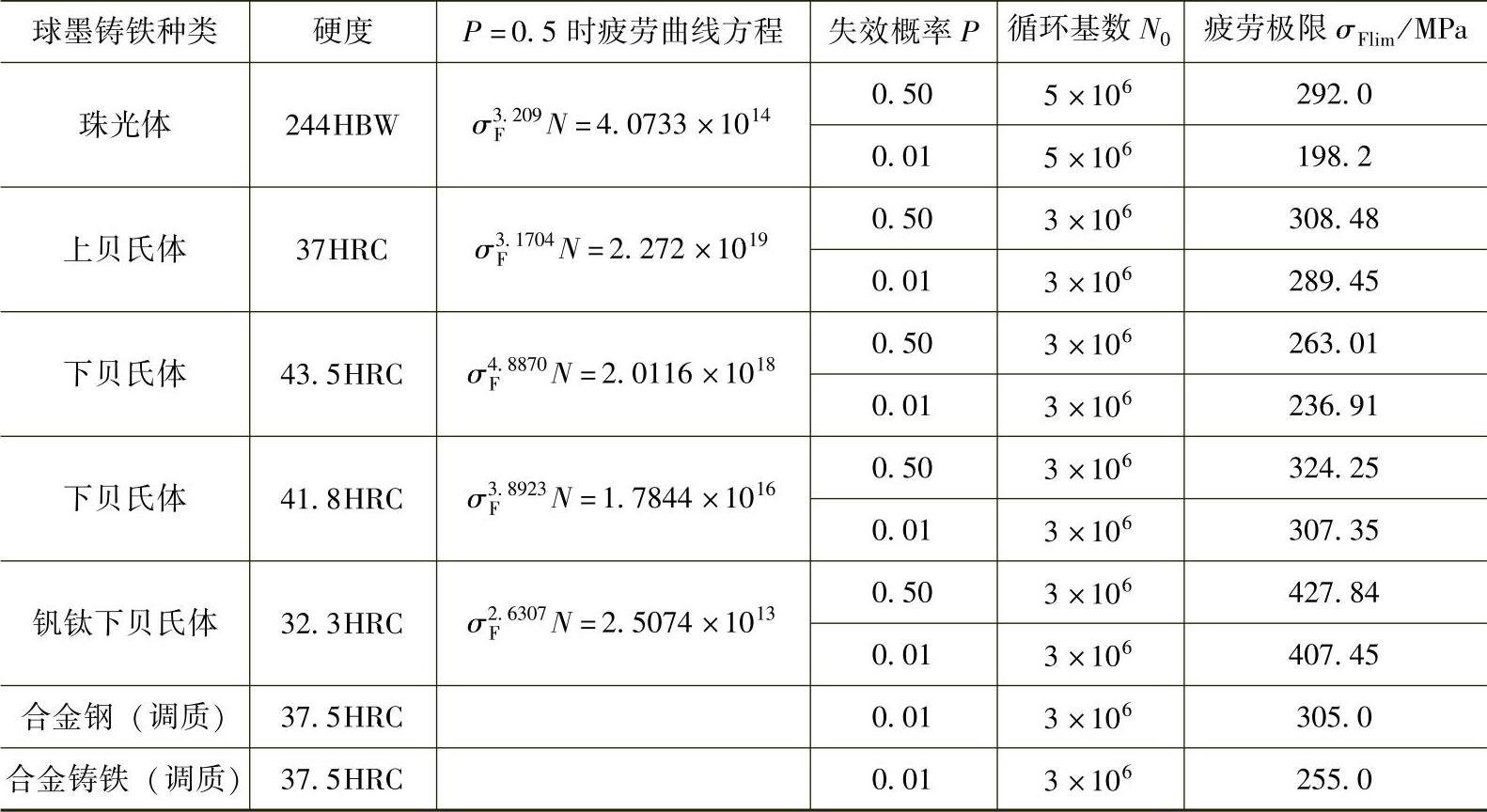

表5-20 球墨铸铁齿轮的齿根弯曲疲劳极限
4）球墨铸铁齿轮的接触疲劳极限见表5-21。

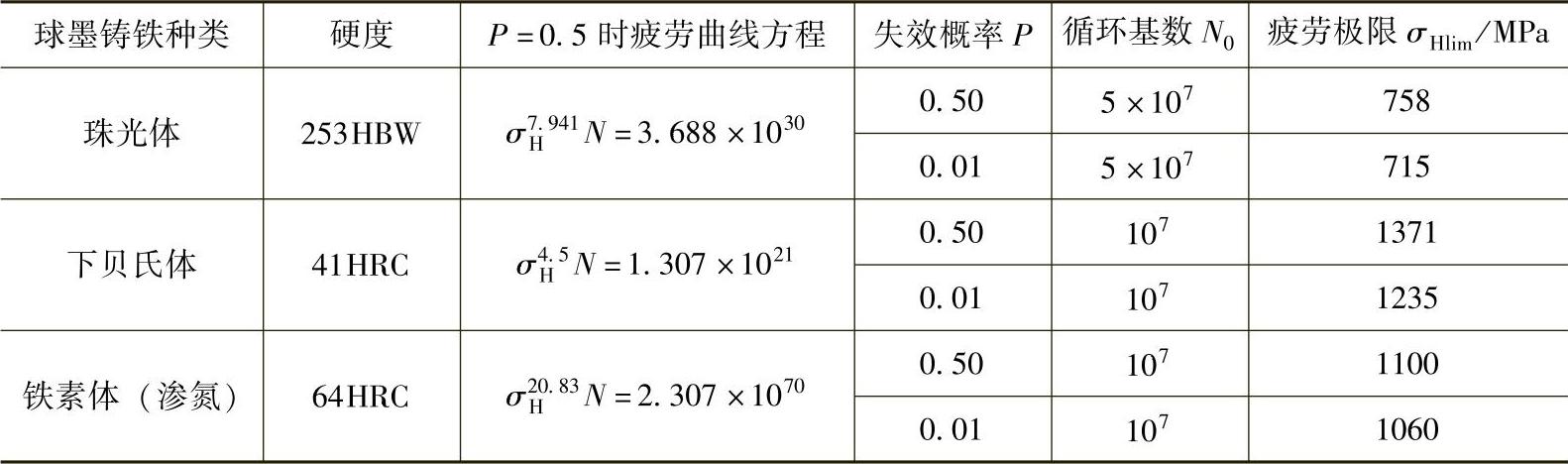

表5-21 球墨铸铁齿轮的接触疲劳强度

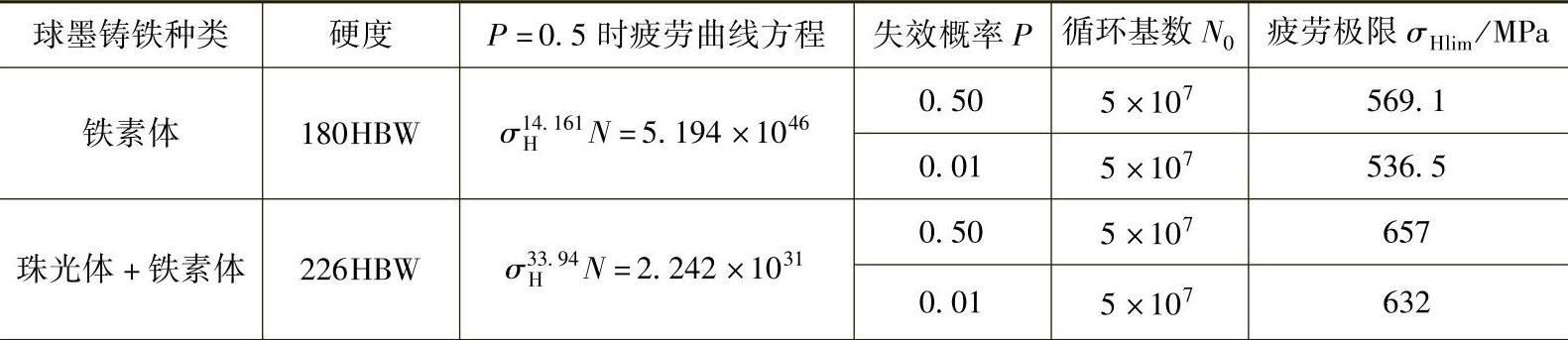

（续）
5）球墨铸铁的断裂韧度。不同基体球墨铸铁的断裂韧度KIC值见表5-22。
表5-22 球墨铸铁的断裂韧度
