建立齿根弯曲应力基本值σFO计算公式


式中 Ft——分度圆柱上的名义端面切向力(N);

bF——齿宽(齿根)(mm);

YF——齿形系数;

YS——应力修正系数;

Yβ——弯曲强度计算的螺旋角系数。

(1)齿形系数YFY

齿形系数是用以考虑齿形对名义弯曲应力的影响。YF是用在计算齿根应力基本值的方法一中的,它是以载荷作用在单对齿啮合区上界点为基础进行计算的。Y是用于方法二中的,是以载荷作用于齿顶为基础进行计算的。两者的危险截面sF是一样的(按30°切线法确定)。YF适用于有电算手段的情况,Y的值可用线图查得,适用于手算。

其中,关于危险截面的确定方法(图3-52),国标(GB/T 19406—2003)是以霍菲尔(Hofer)30°切线法来确定危险截面的。这是因为30°切线法来确定的结果与试验结果、光弹测量结果相比有足够的精确度,而且它不因载荷作用位置而变化,使用起来简单方便。


图3-52 危险截面的不同确定方法

目前,世界上一些齿轮强度计算方法中,其齿形系数的计算方法是不同的,其差别见表3-20。

关于所考虑的应力种类(弯曲应力σw、压缩应力σy剪切应力τ的分布见示意图3-53)。从理论上讲,如将三种应力叠加较为全面(以尼曼法为代表),但计算麻烦,且国内外的研究都表明,这种综合应力与只考虑弯曲应力(以ISO方法为代表)时相差很小,仅在5%左右。而考虑弯曲和压缩综合应力的方法(以AGMA、BS方法为代表),不仅使计算复杂,而且与三种应力综合的结果相比其差更大。因此,国标中齿形系数只考虑弯曲应力的影响,而其他应力的影响在应力修正系数中加以考虑,这样处理,计算简明易行。


图3-53 弯曲应力、压缩应力和剪切应力的分布

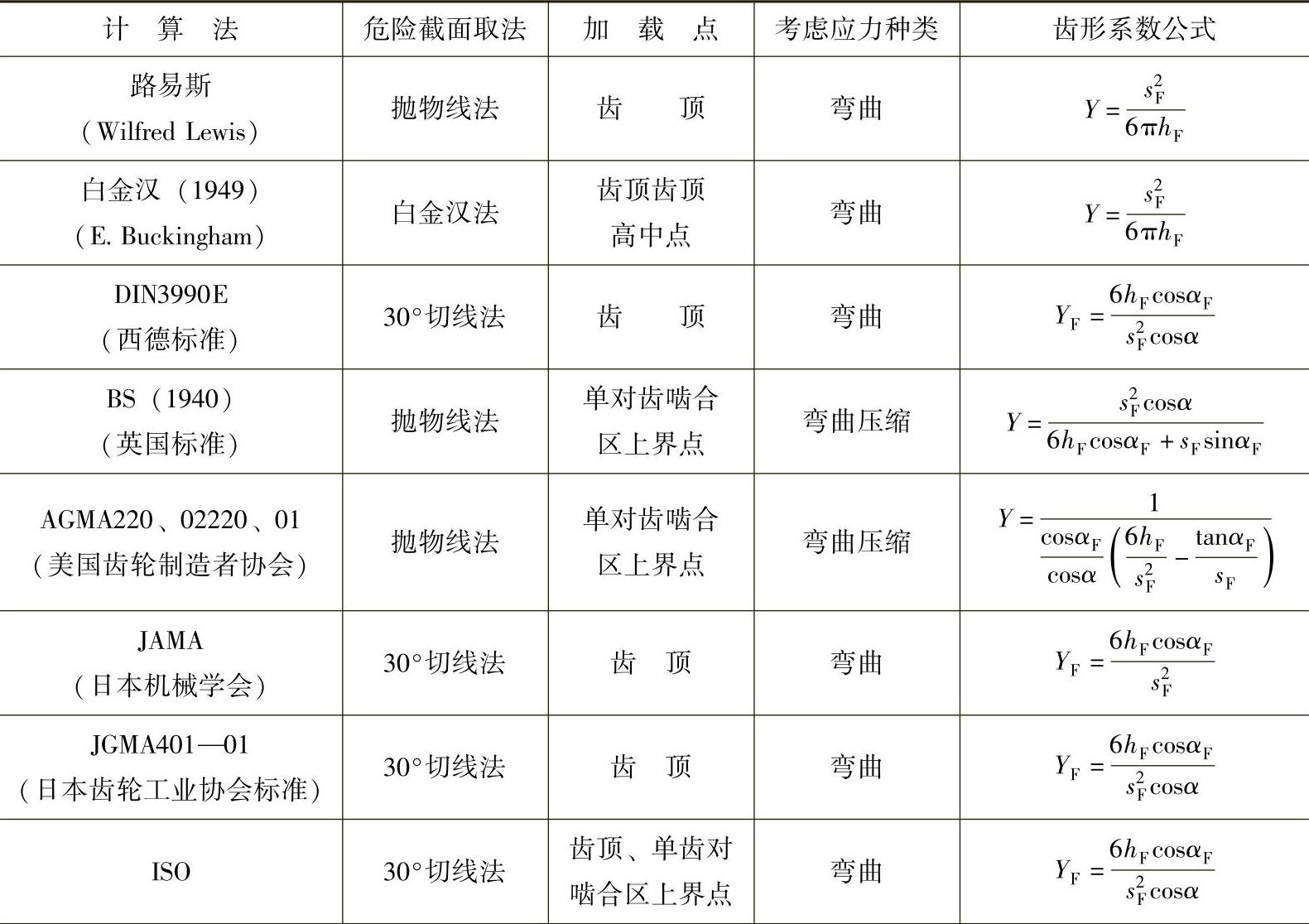

表3-20 齿轮弯曲强度计算方法、各种危险截面取法和齿形系数


(续)


注:1.齿形系数与齿根应力成反比时,用Y表示;成正比时用YF表示;式中取模数m=1mm时的情况。

2.α′m′为啮合角和啮合模数。

3.决定危险截面的方法和齿形系数中的符号见图3-52。

(2)齿形系数YF与应力修正系数YS(GB/T 19406—2003)

这两个系数用以考虑齿形对名义弯曲应力的影响,大小轮的YFYS分别确定。

对于斜齿轮,按当量直齿轮确定,当量齿数zn=z/cos2βb cosβ≈z/cos3β

齿形系数YF由齿根危险截面的法向弦齿厚sFn与载荷作用在外齿轮齿顶的弯曲力臂hFe确定。


YS的确定:

应力修正系数YS用式(3-184)计算,该公式在1≤qS≤8范围内是有效的。(www.daowen.com)


图3-54 刀具的基本齿条齿廓


式中,sFn对于外齿轮用式978-7-111-32649-6-Chapter03-178.jpg978-7-111-32649-6-Chapter03-179.jpg确定,其中当齿轮不挖根时(见图3-54),978-7-111-32649-6-Chapter03-180.jpg;而978-7-111-32649-6-Chapter03-181.jpg

GH978-7-111-32649-6-Chapter03-182.jpg作为式(3-186)中右边的初始值计算θ


齿根法向弦齿厚sFn


齿根圆角处的圆弧半径ρF


弯曲力臂hFe


对于内齿轮用式(3-190)


式中 ρfp2——刀具圆角半径。

弯曲力臂hFe2


式中978-7-111-32649-6-Chapter03-189.jpg,参数加下标2。

dfn2-df2=dn2-d2,与确定dan=dn+da-d方法相同。


齿根圆角半径ρF2

当内齿轮齿根圆角半径ρF2已知时,取ρF2=ρfp2;当ρfp2未知时,可按下列近似方法确定:

ρF2=ρfp2=0.15mn (3-193)

下式也是有效的:


式中 dNf2——接近齿根圆的一个圆的直径,包含啮合副的内齿轮或较大外齿轮可用齿廓极限。

对于内齿轮直径用负号。
