（见表3-1）

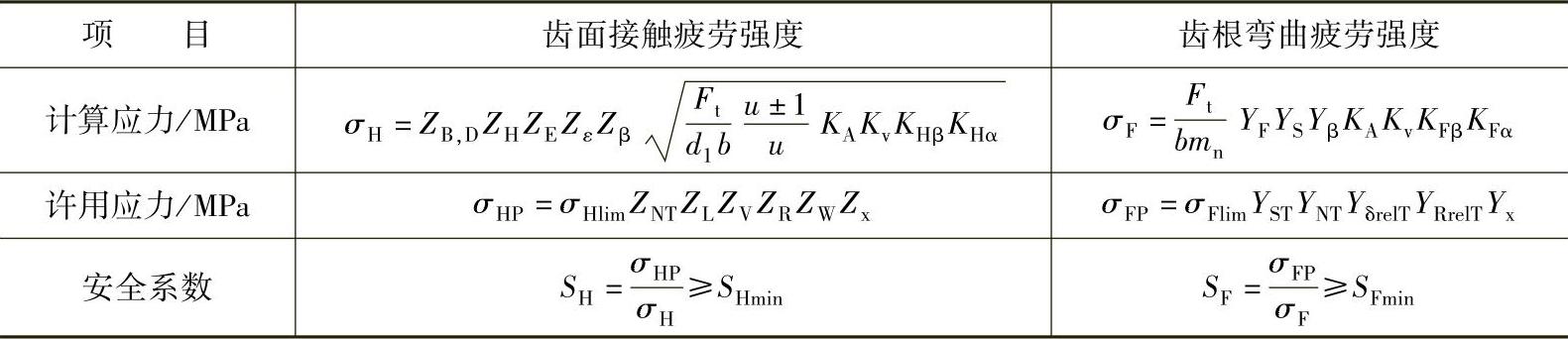

表3-1 圆柱齿轮传动齿面接触疲劳强度和齿根弯曲疲劳强度校核计算式

注：表中K_A——使用系数。最好通过具体应用场合的实际使用经验的分析来确定，当缺乏使用经验或无详细的分析资料可用时，可使用表3-2中的值；

K_v——动载系数，见本章1.3节2）；

K_Hβ、KFβ——接触强度和弯曲强度计算的齿向载荷分布系数，见本章1.3节3）；

K_Hα、KFα——接触强度和弯曲强度计算的齿间载荷分配系数，见本章1.3节4）；

Z_B，D——单对齿啮合系数，是把齿轮节点处的接触应力折算到单对齿啮合区界点处接触应力的系数，大、小齿轮分别计算，对绝大多数情况可取Z_B，D=1，见本章1.3节5）；

F_t——分度圆上名义圆周力（N）；

b——工作齿宽（mm）；计算接触强度时，指一对齿轮中的较小齿宽；对人字齿或双斜齿轮b=b_B×2，b_B为单个斜齿轮宽度；计算弯曲强度时，对窄齿轮b为窄齿轮的齿宽，对宽齿轮b为窄齿轮齿宽加上每端最多一个模数作为宽齿轮的齿宽；如有齿端修薄或鼓

形修整，b应比实际齿宽取小；

d₁——小齿轮分度圆直径（mm）；小齿轮转矩等于0.5d₁F_t；

u——齿数比，u=z₂/z₁；z₁和z₂分别为小齿轮和大齿轮的齿数；

Z_H——节点区域系数，见本章1.3节6）；

Z_E——弹性系数（MPa），见表3-2；

Z_ε——接触强度的重合度系数，见本章1.3节8）；

Z_β、Y_β——接触强度和弯曲强度计算的螺旋角系数，见本章1.3节9）；(www.daowen.com)

σ_Hlim、σ_Flim——试验齿轮的接触、弯曲疲劳极限（MPa），见本章1.3节10）；

S_Hmin、S_Fmin——接触、弯曲强度的最小安全系数，见本章1.3节11）；

Z_NT、Y_NT——接触、弯曲强度的寿命系数，见本章1.3节12）；

Z_L——润滑剂系数，见本章1.3节13）；

Z_V——速度系数，见本章1.3节13）；

Z_R——表面粗糙度系数，见本章1.3节13）；

Z_W——工作硬化系数，见本章1.3节14）；

Z_x、Y_x——接触、弯曲强度计算的尺寸系数，见本章1.3节15）；

m_n——法向模数（mm）；

Y_F——齿形系数，见本章1.3节16）；

Y_S——应力修正系数，见本章1.3节17）；

Y_ST——试验齿轮的应力修正系数、取Y_ST=2.0；

Y_δrelT——相对齿根圆角敏感系数，见本章1.3节18）；

Y_RrelT——相对齿根表面状况系数，见本章1.3节19）；

表中“+”用于外啮合，“-”用于内啮合。
