应用公式计算变位齿轮几何参数较繁琐，容易出差错。用图表法（表格法）进行计算，相当方便。
由上述公式可以看出，当压力角α一定时，xz、yz和Δyz均只为啮合角α′的函数。在设计计算时，只要知道xz、yz、Δyz和α′四个参数中的任一参数，即可由变位齿轮的xz、yz、Δyz和啮合角α′的数值表（表2-19）中，查出其他三个参数，再按下列公式计算：
式中，正号用于外啮合；负号用于内啮合。
变位齿轮的yz、xz、Δyz和啮合角α′（α=20°）数值表，见表2-19；渐开线函数表invα=tanα-α，见表2-20。应用实例如下。
【例2-5】 已知一对外啮合变位直齿轮传动，z1=18，z2=32，压力角α=20°，啮合角α′=22°18′。试确定总变位系数xΣ、中心距变动系数y及齿顶高变动系数Δy。
解 查表2-19得，当α′=22°18′时，得xz=0.01653，yz=0.01565，Δyz=0.00088。
由此得
【例2-6】 已知一直齿内啮合变位齿轮副，z1=19，z2=64，α=20°，啮合角α′=21°18′。求xΣ、y和Δy。
解 查表2-19得，当α′=21°18′时，得
xz=0.00886，yz=0.00859，Δyz=0.00027
由此得

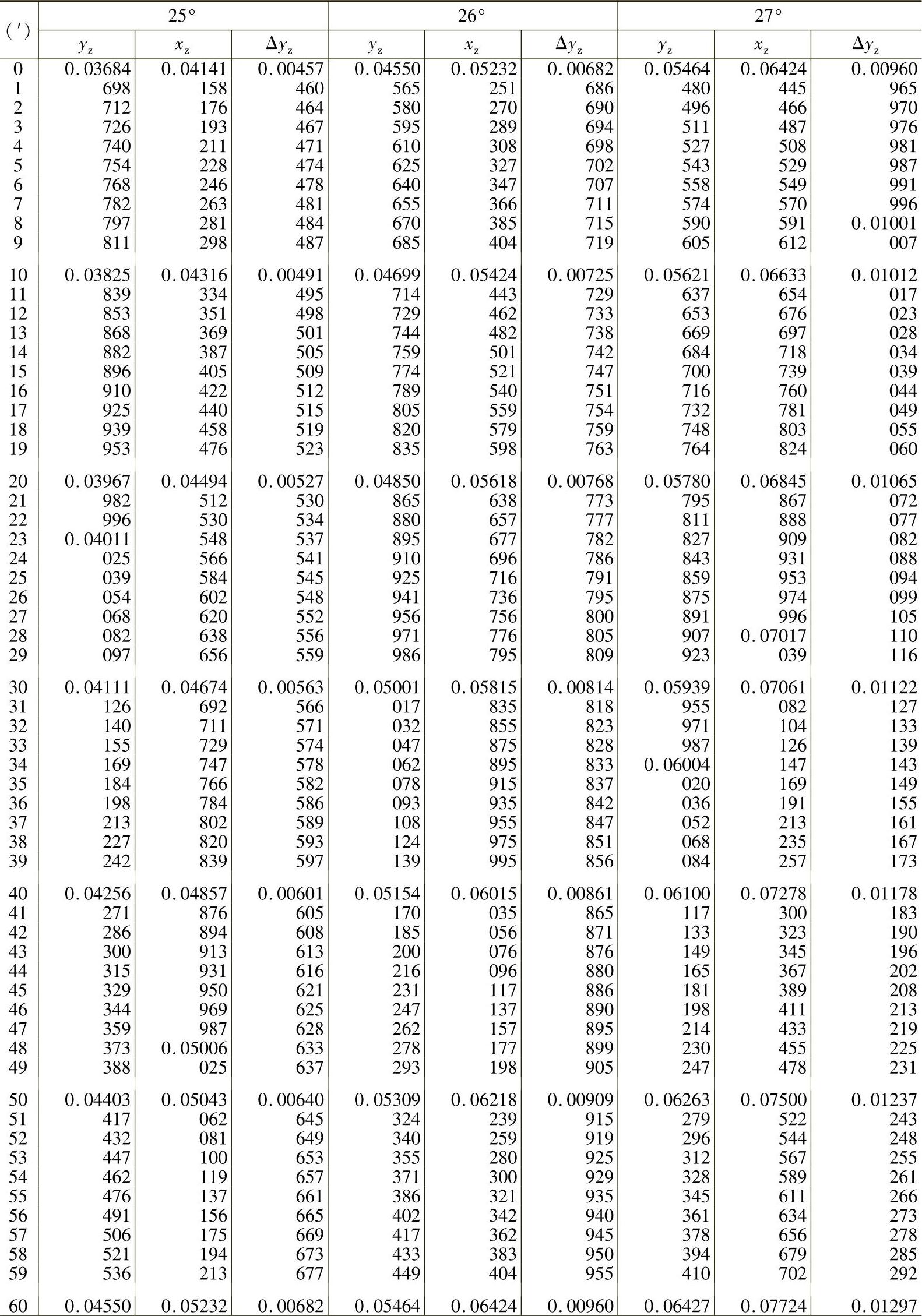

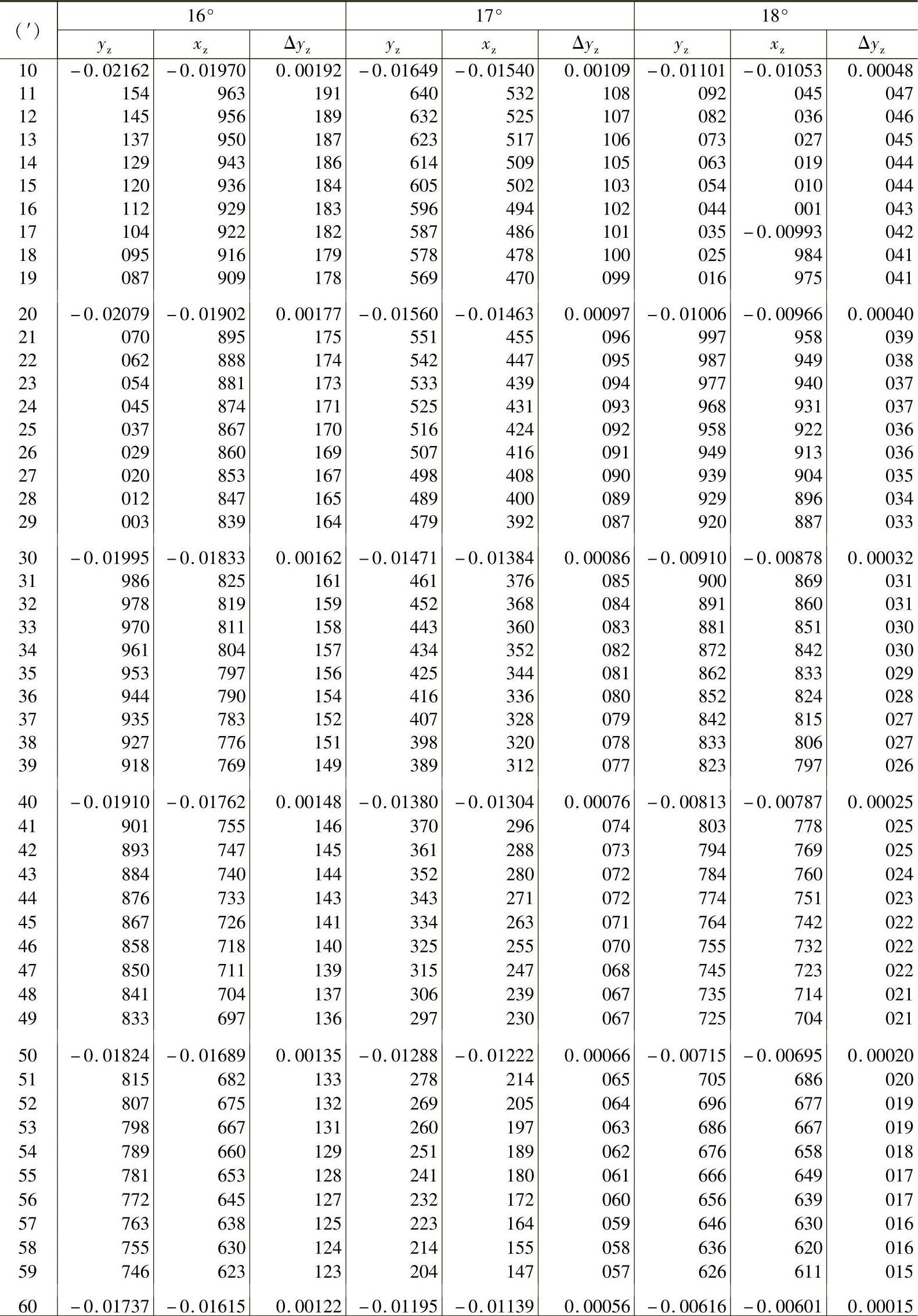

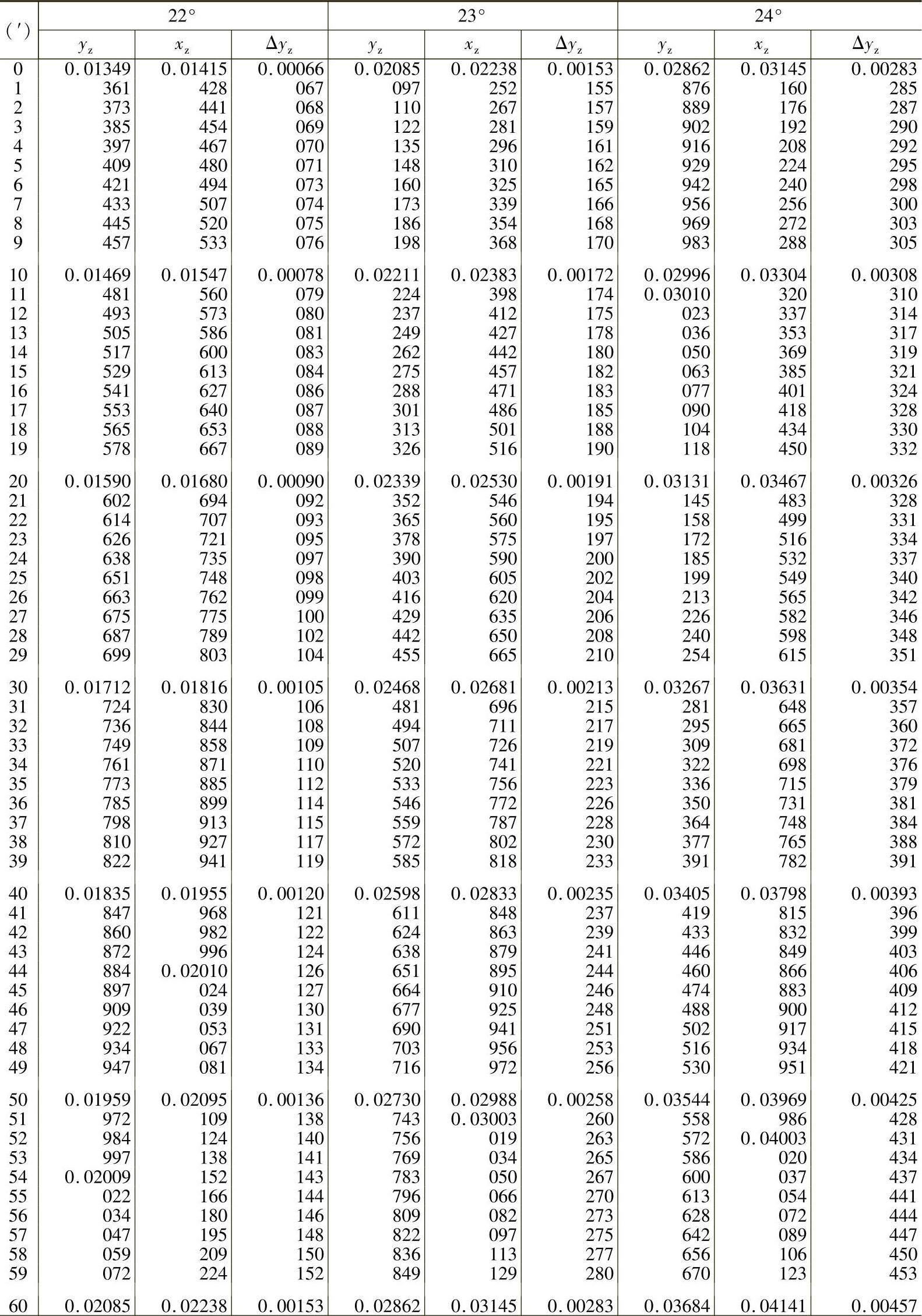

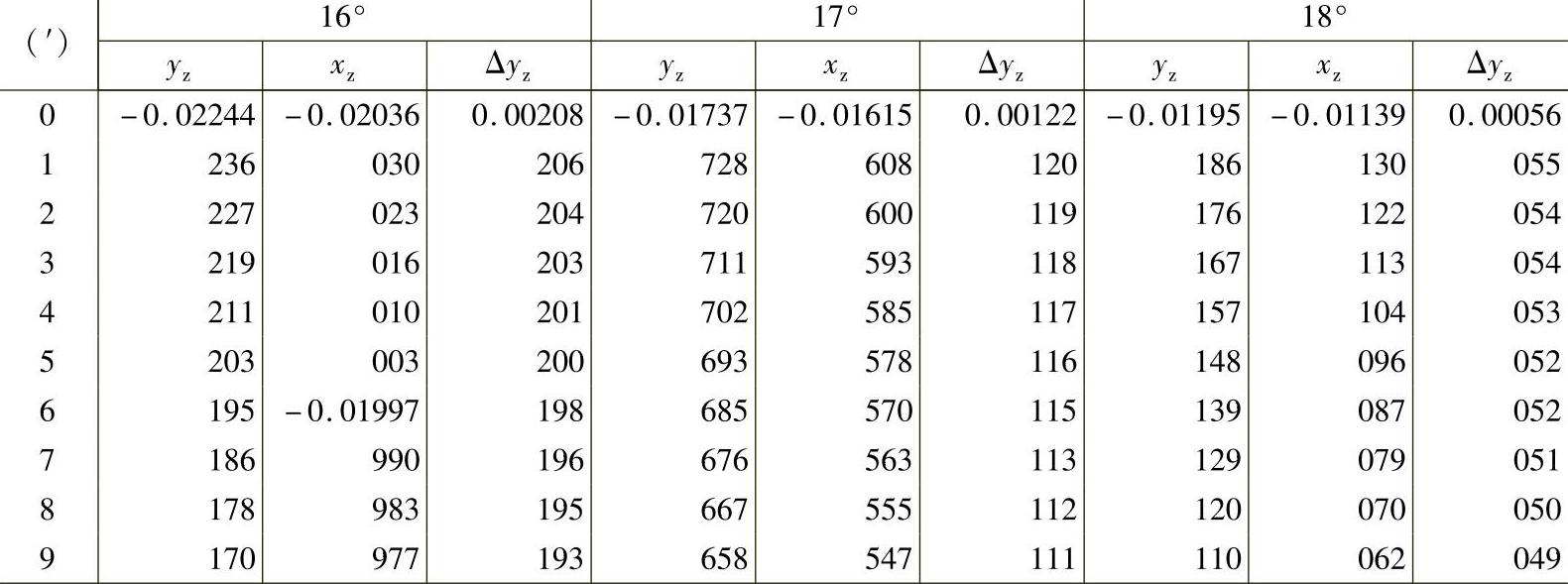

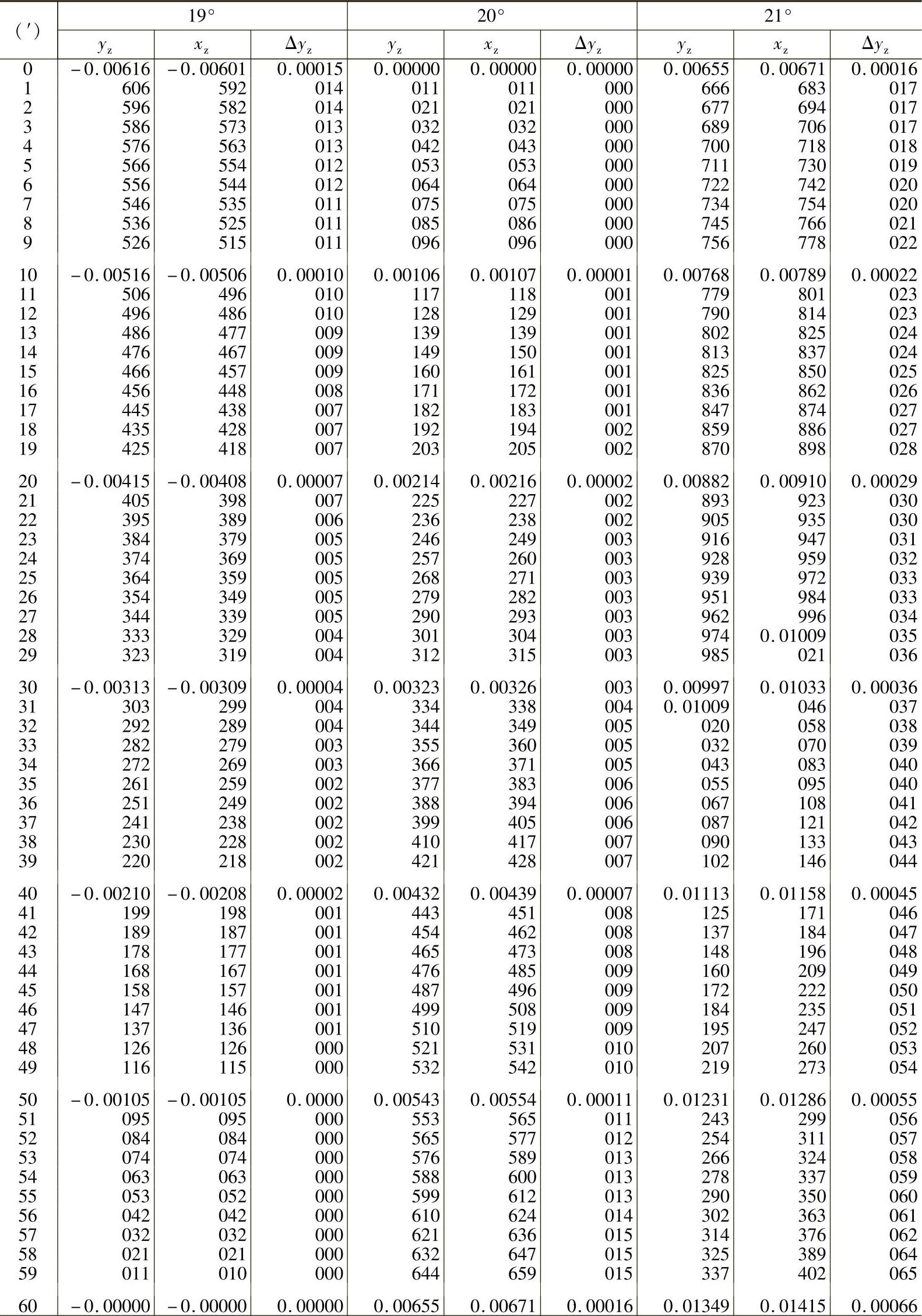

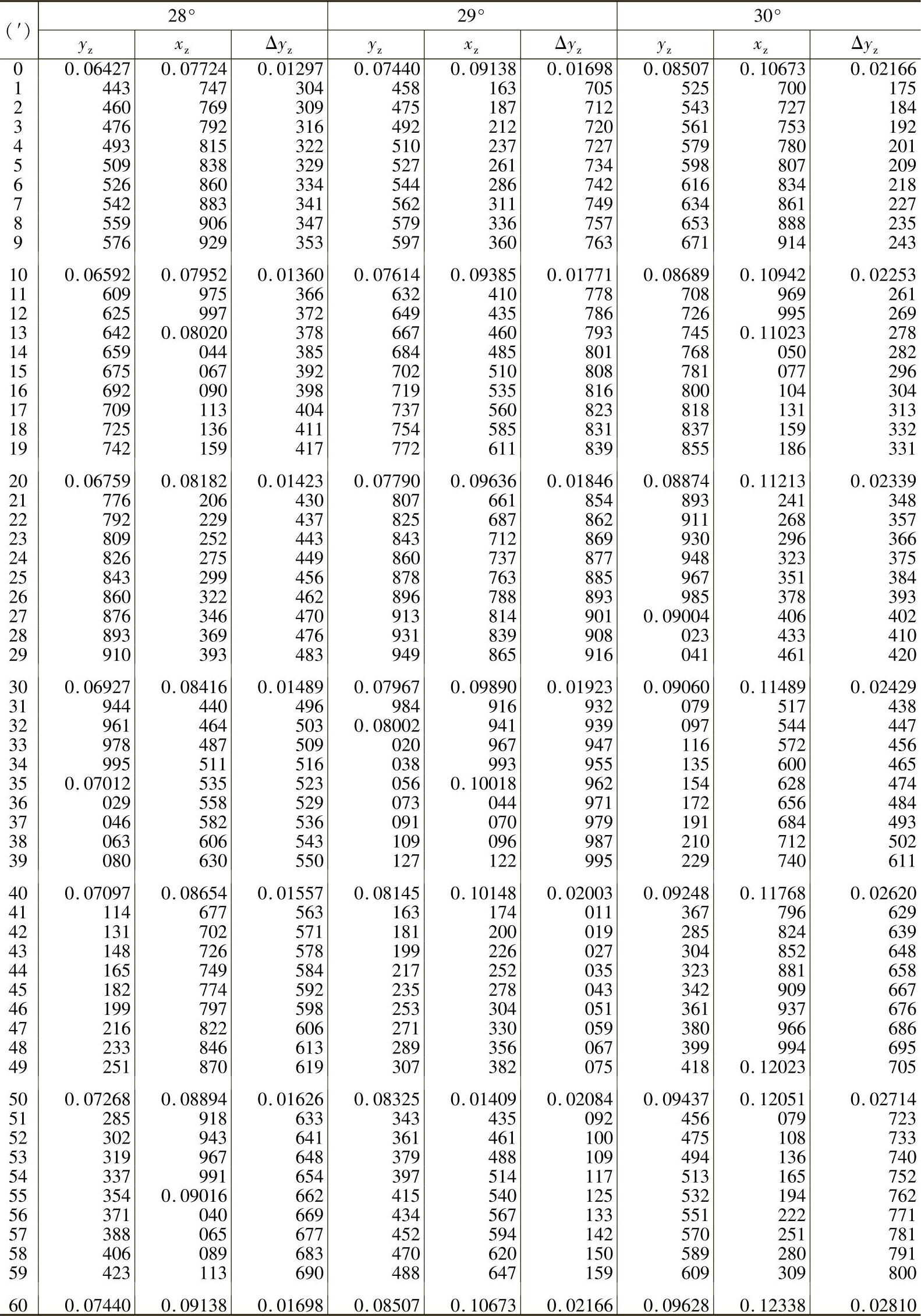

表2-19 变位齿轮的yz、xz、Δyz和啮合角α′（α=20°）
（续）
（续）
（续）(www.daowen.com)
（续）
（续）

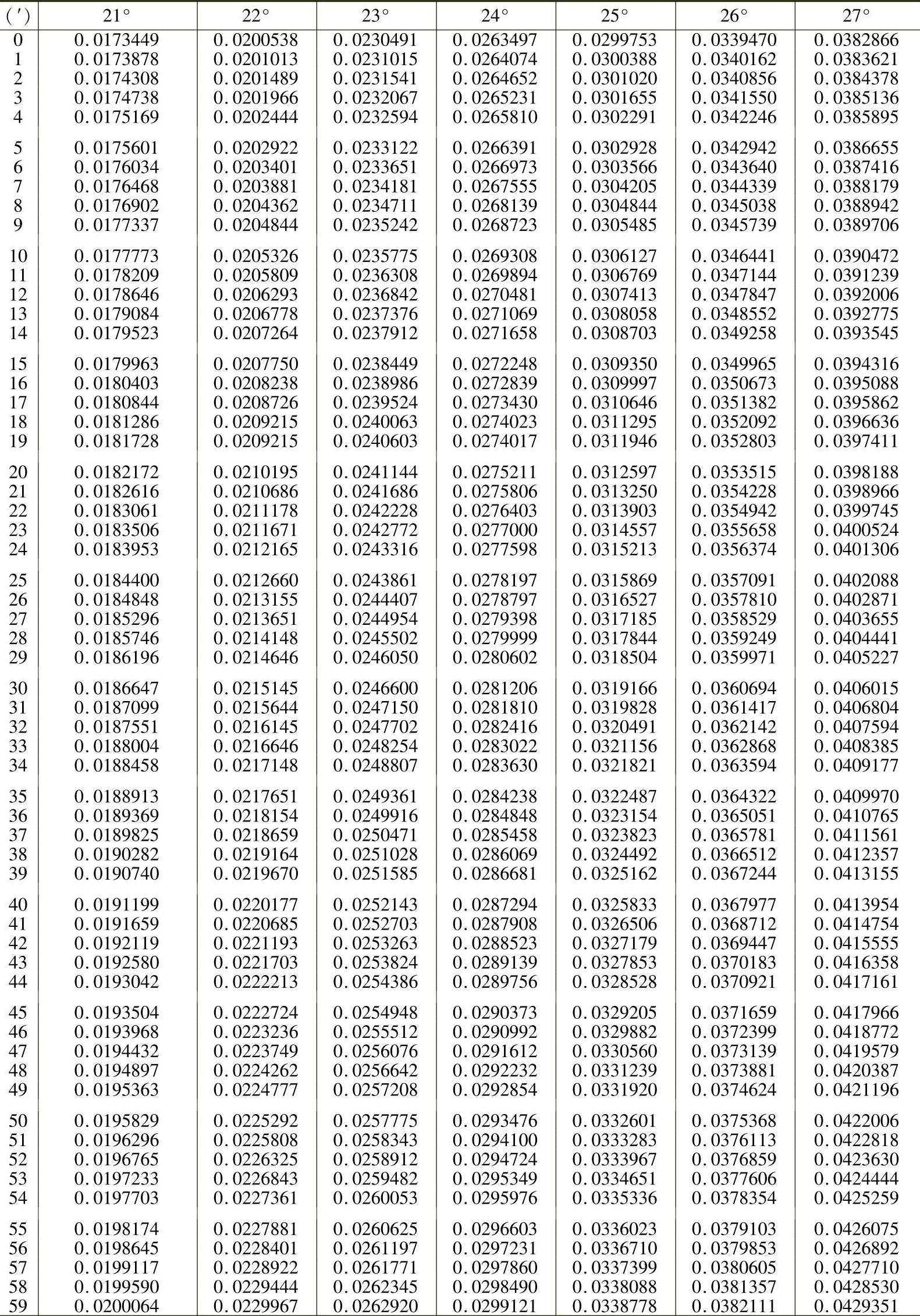

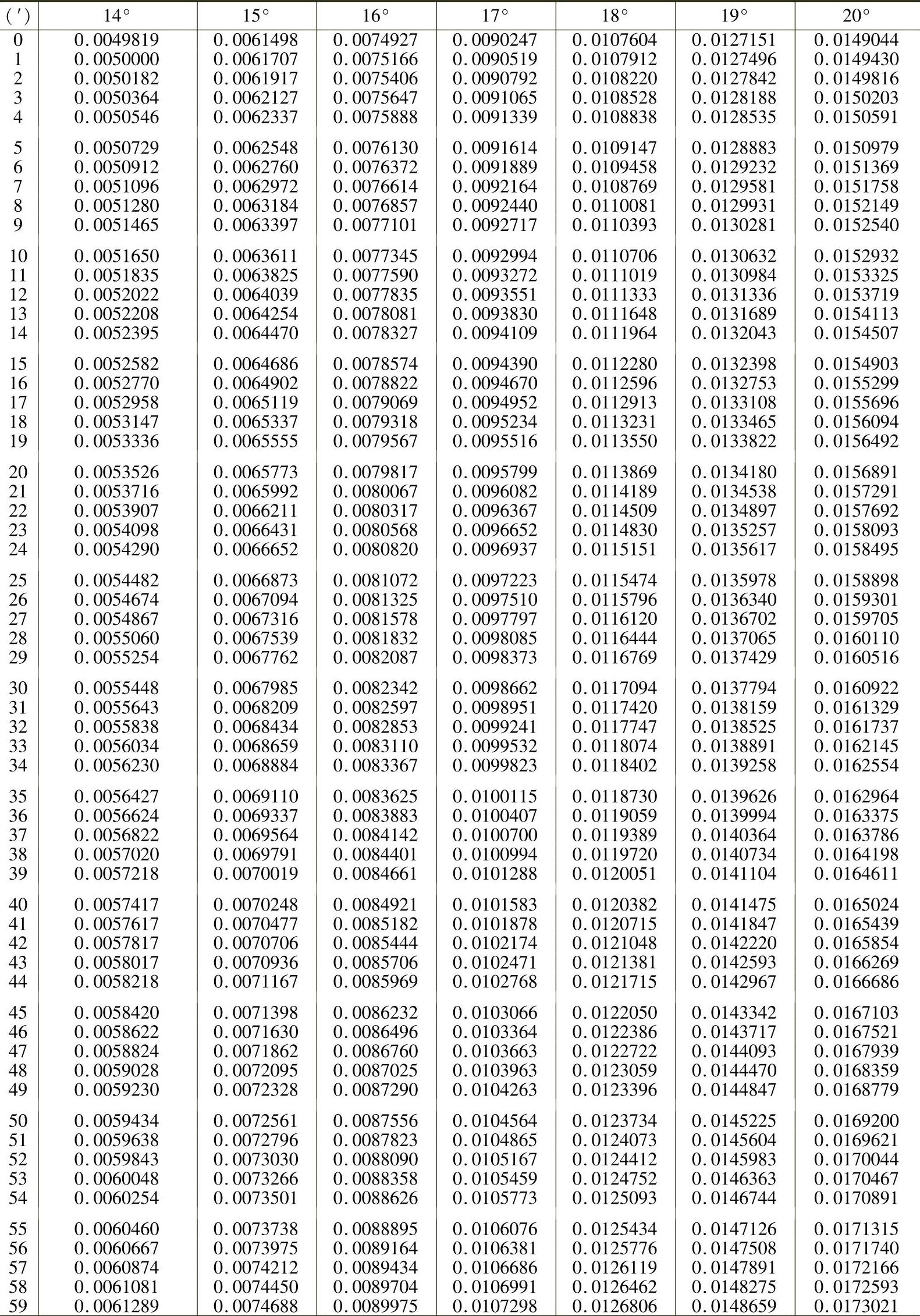

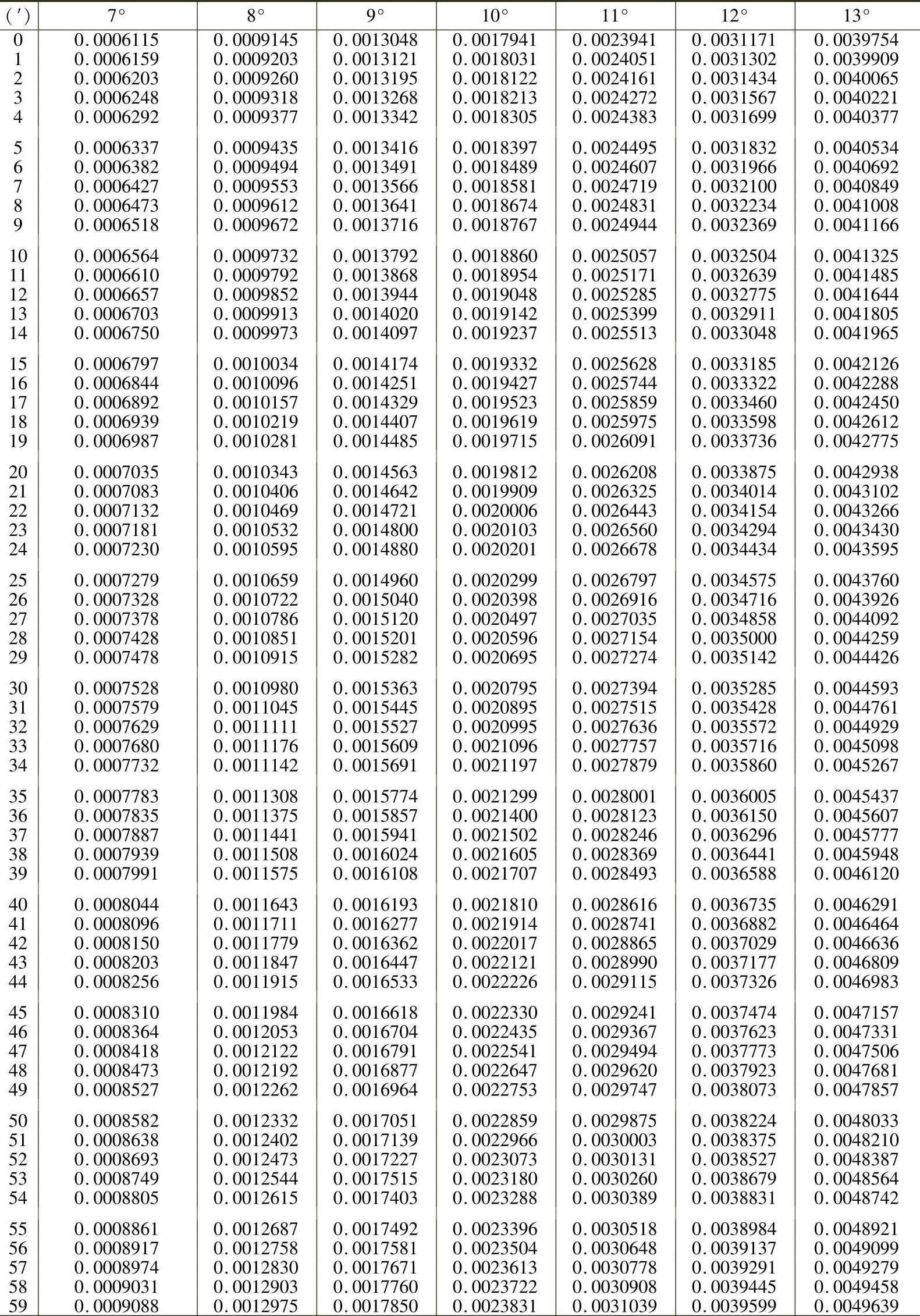

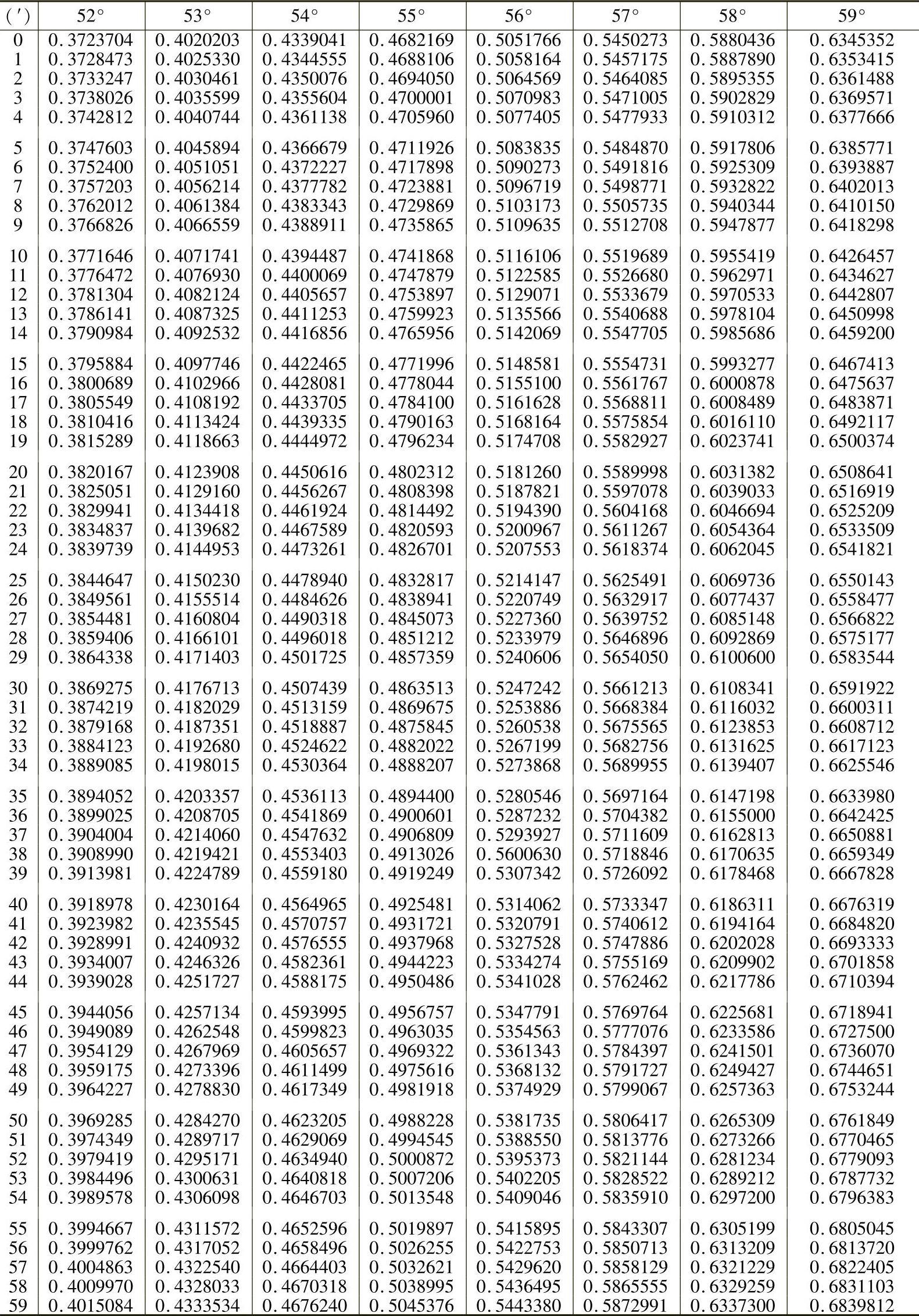

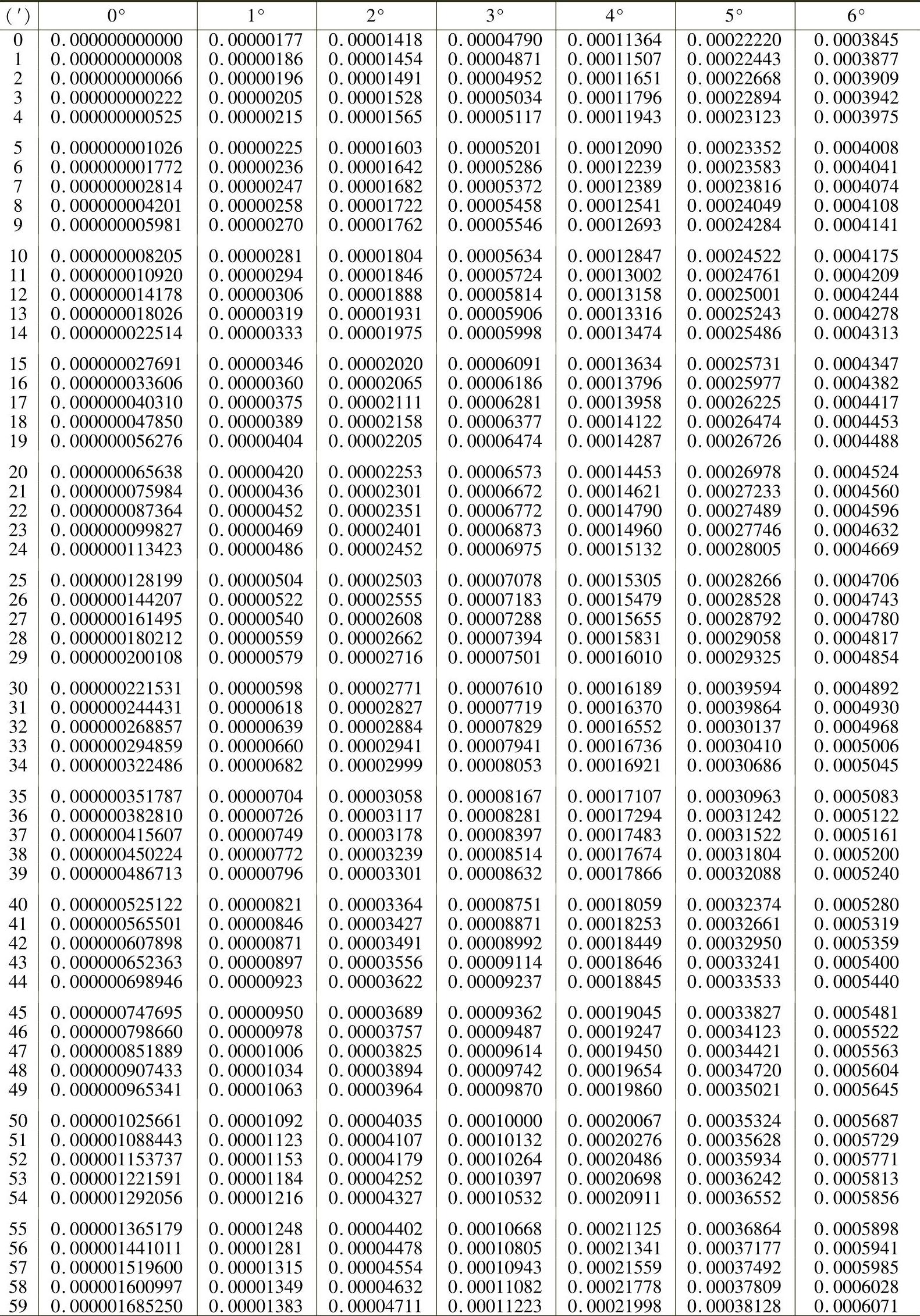

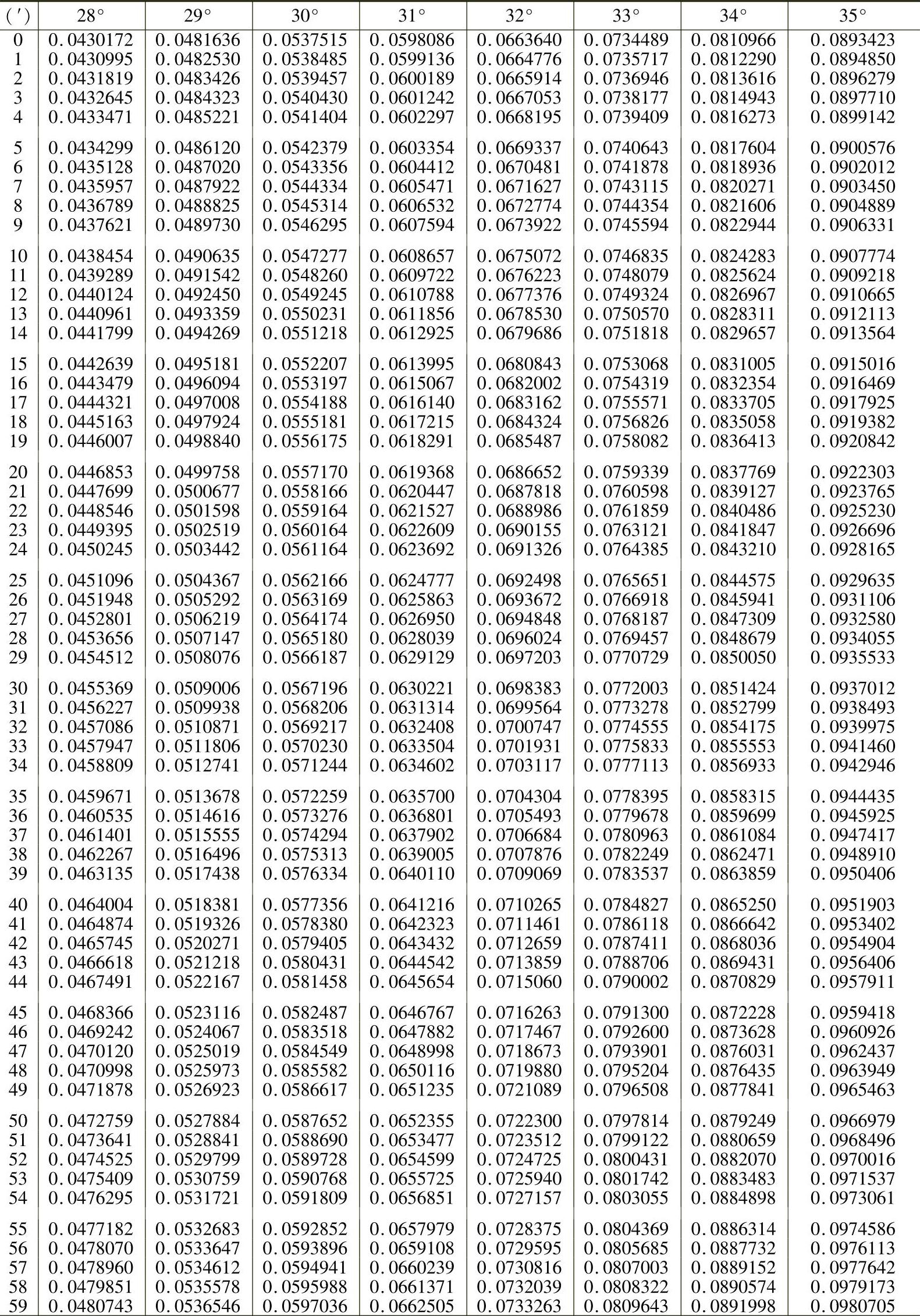

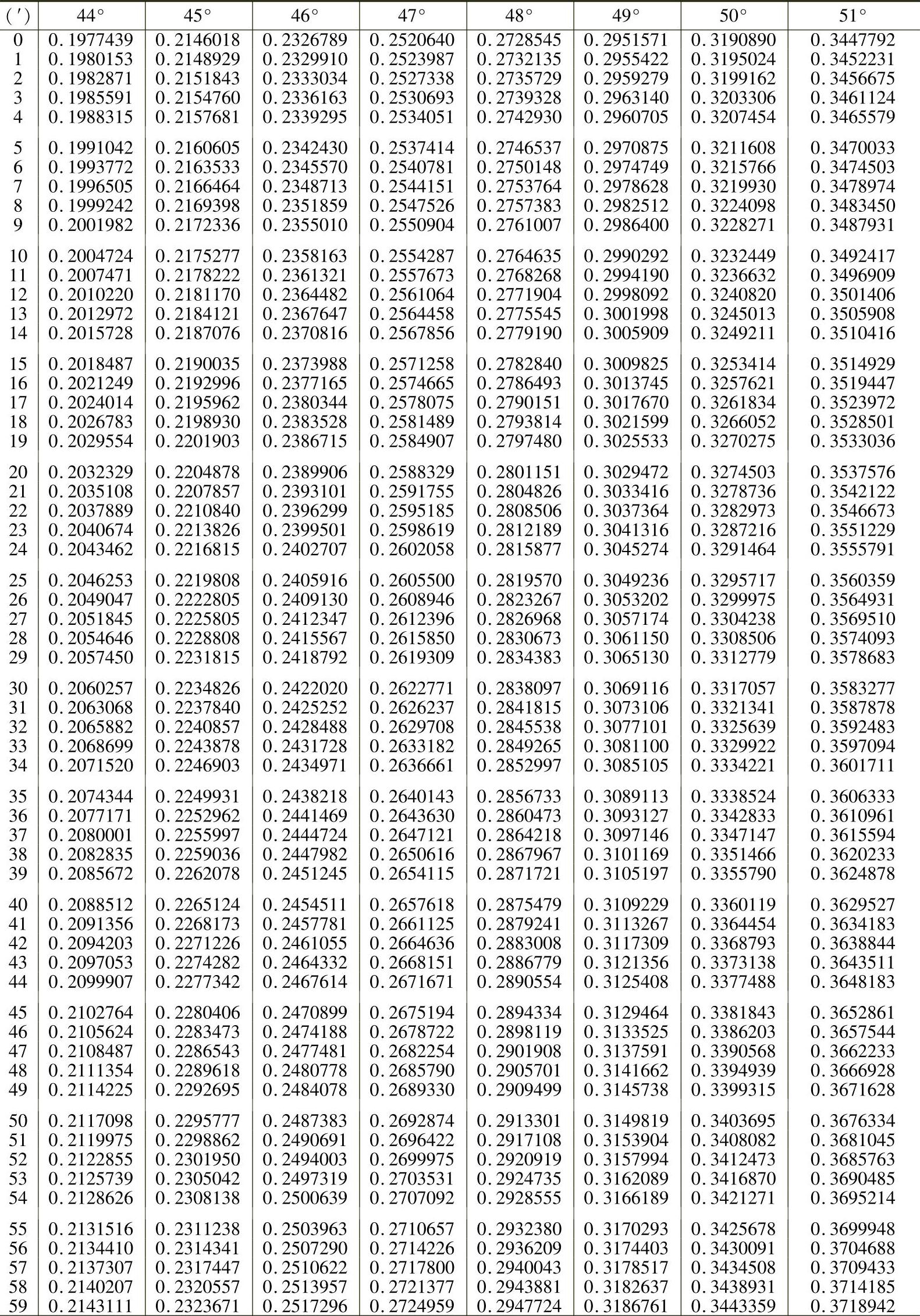

表2-20 渐开线函数表invα=tanα-α
（续）
（续）
（续）
（续）
（续）
（续）
（续）
