圆柱齿轮传动的几何尺寸计算公式见表2-8～表2-10。

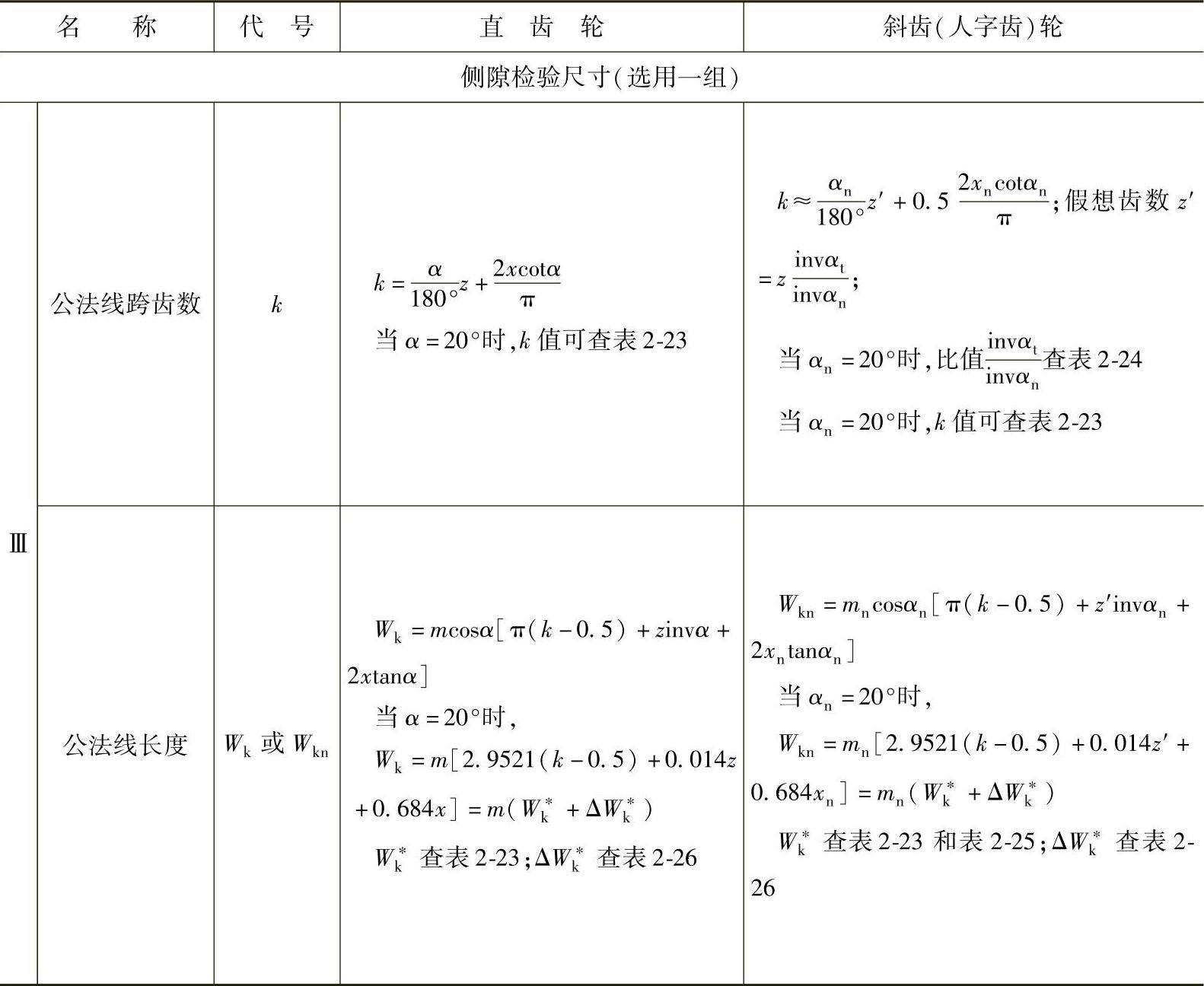

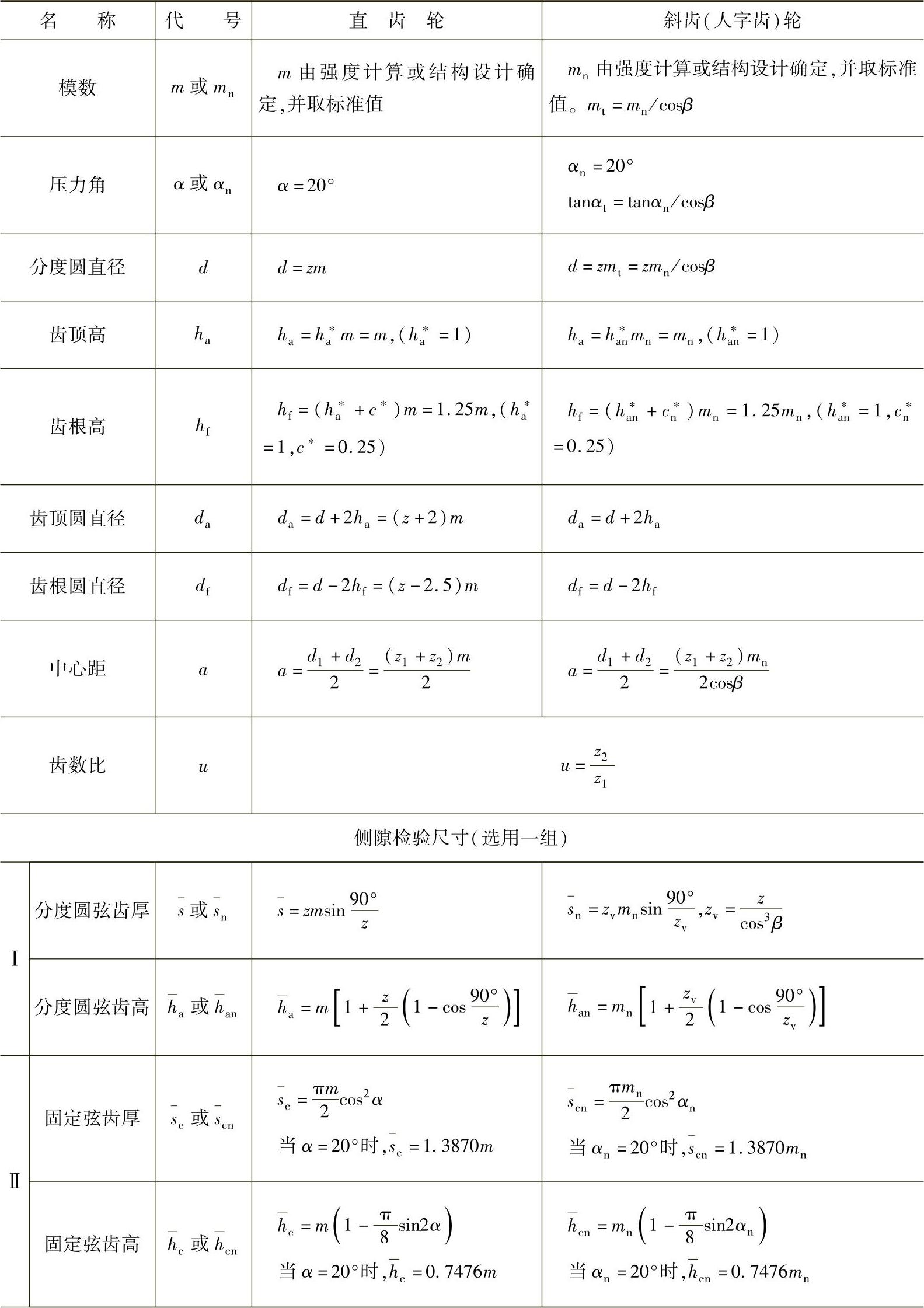

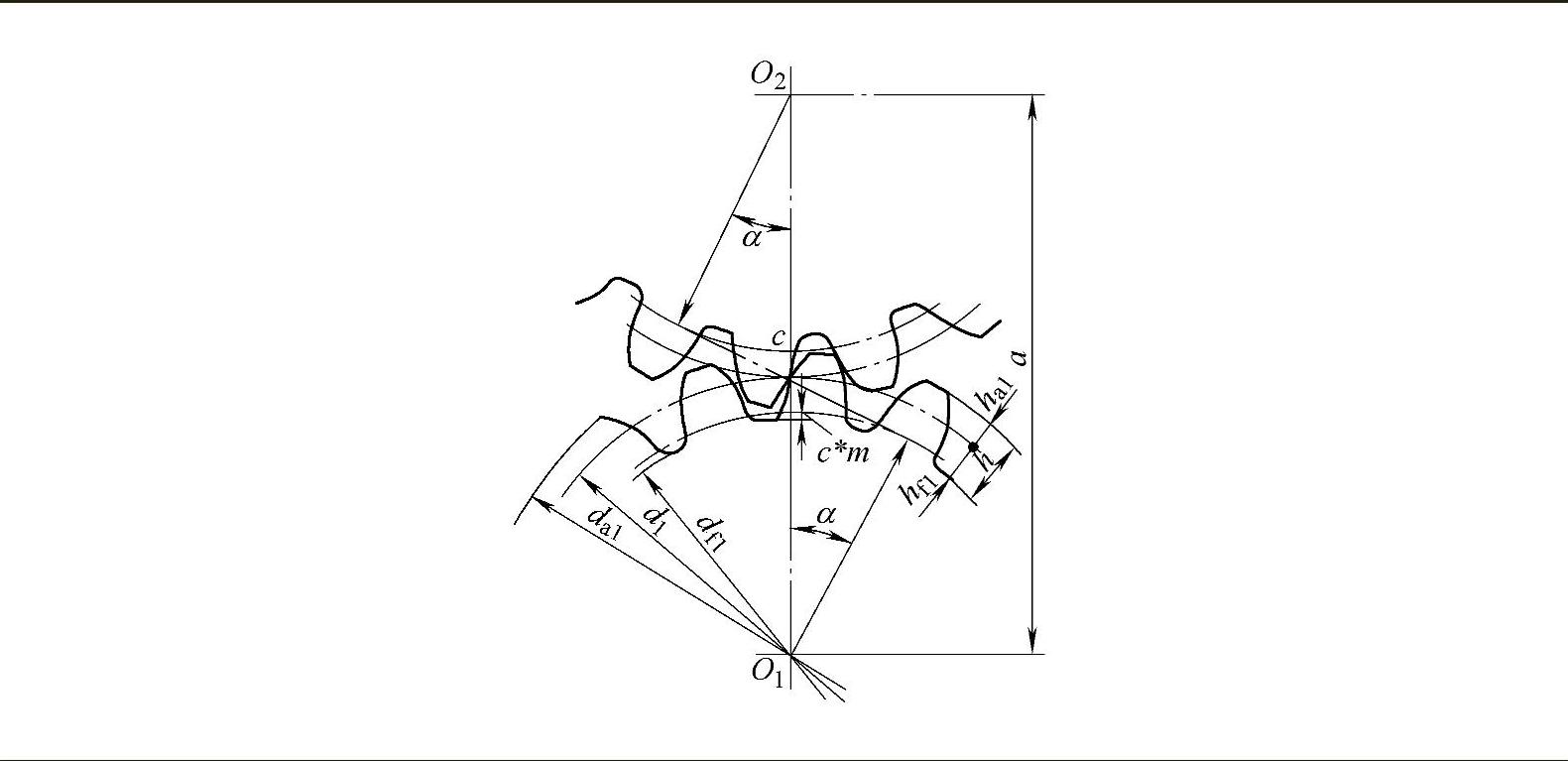

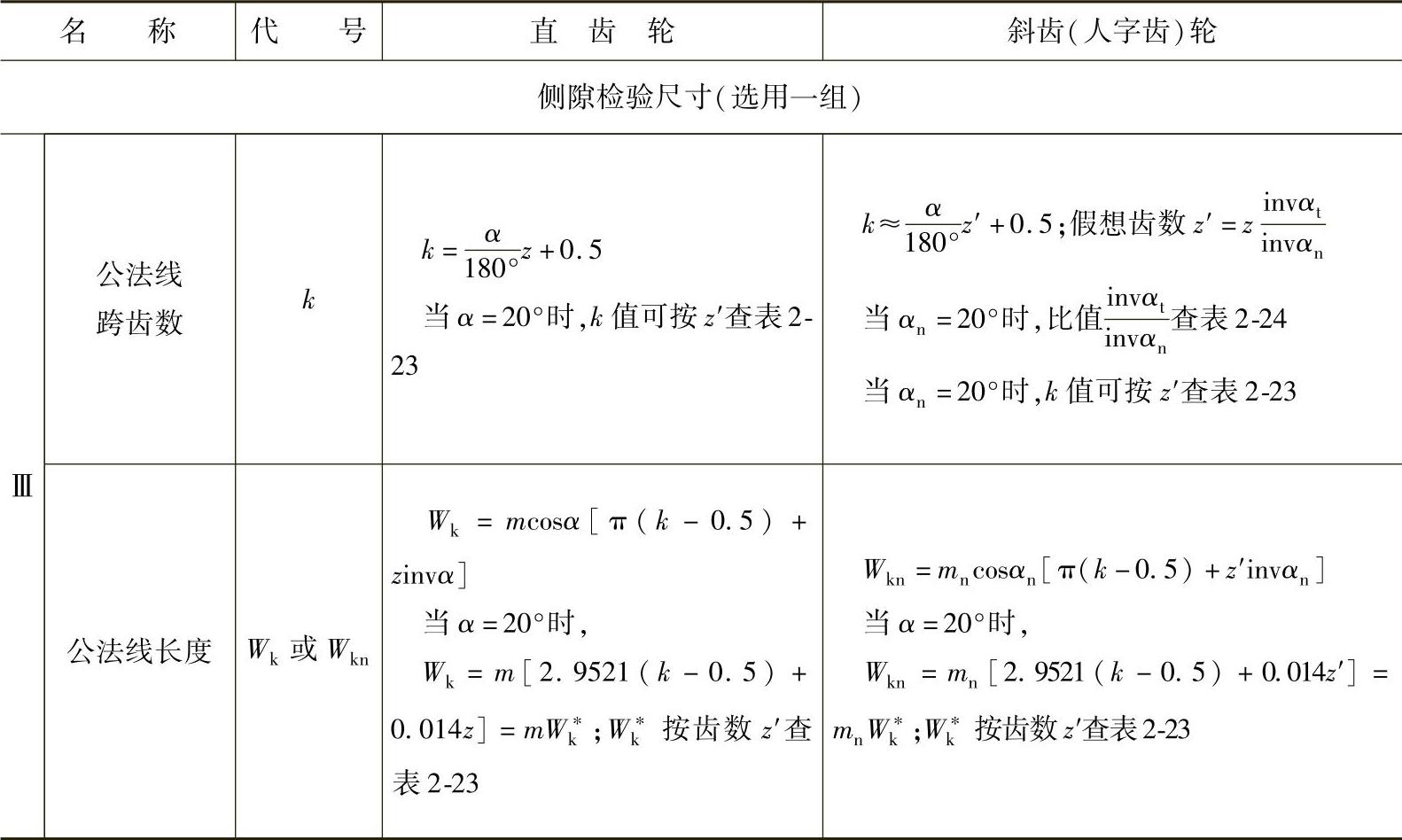

表2-8 外啮合标准直齿、斜齿（人字齿）圆柱齿轮传动几何尺寸计算公式

（续）

（续）

注：斜齿轮按公法线长度进行测量时，必须满足b＞W_knsinβ的条件。

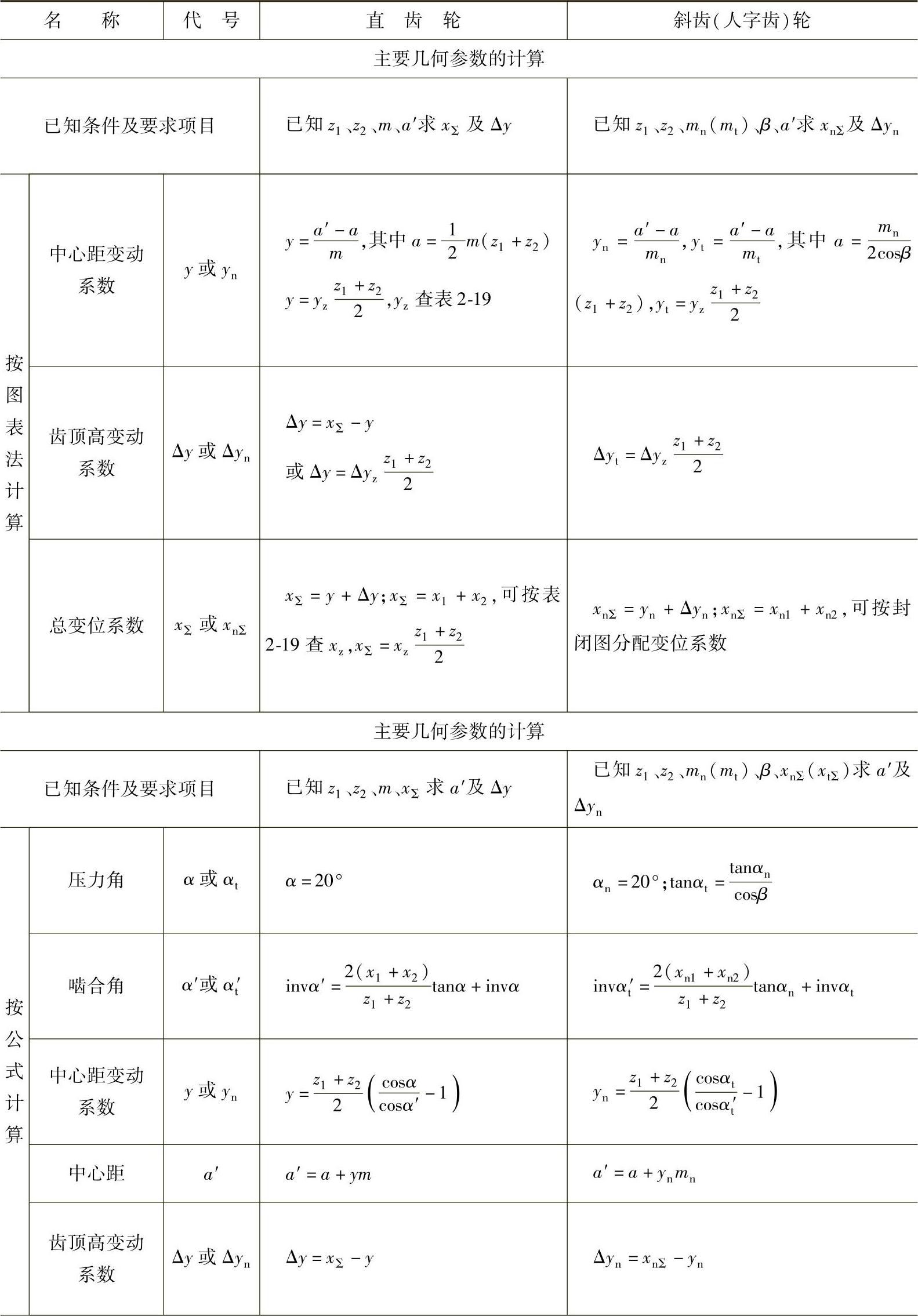

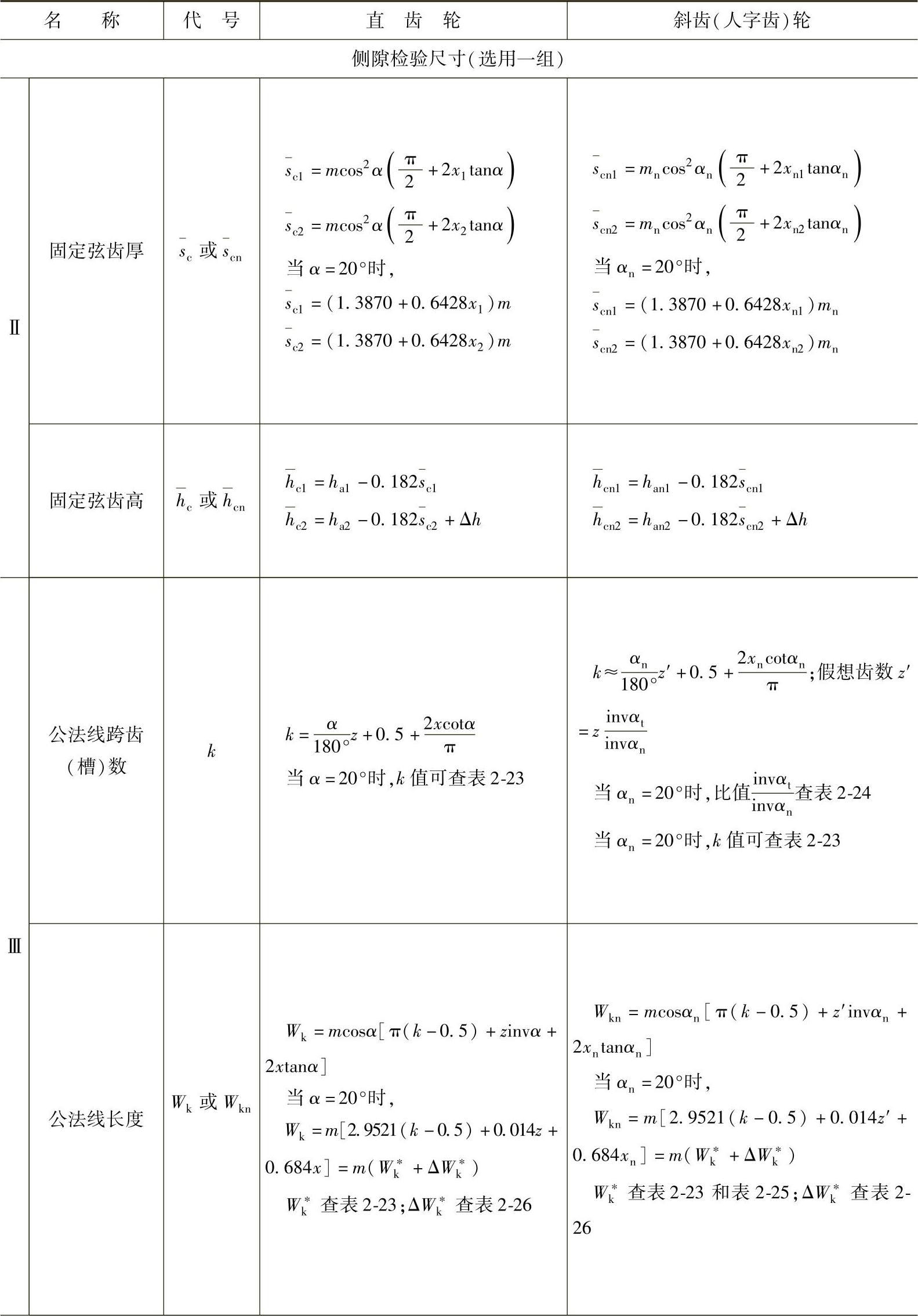

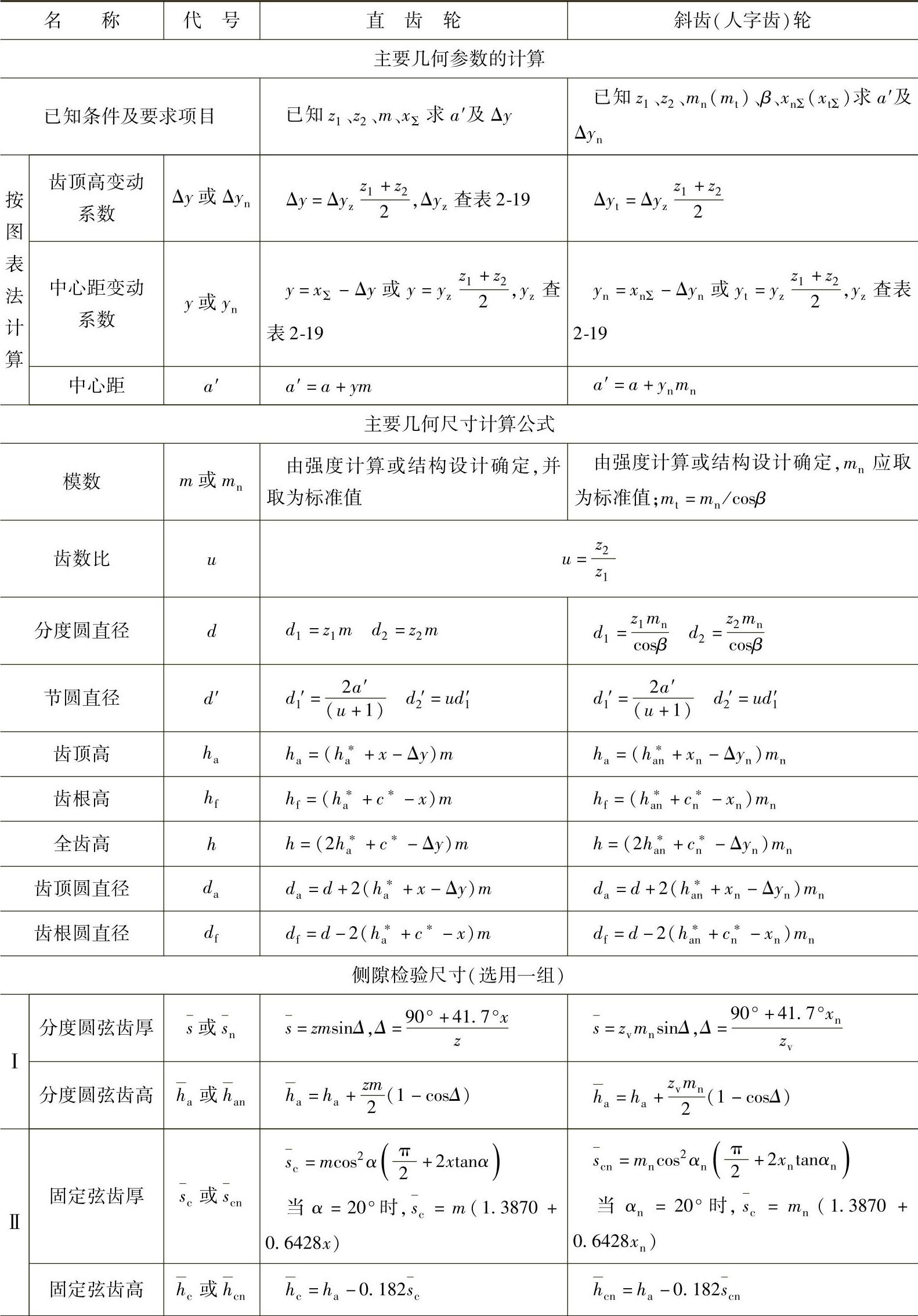

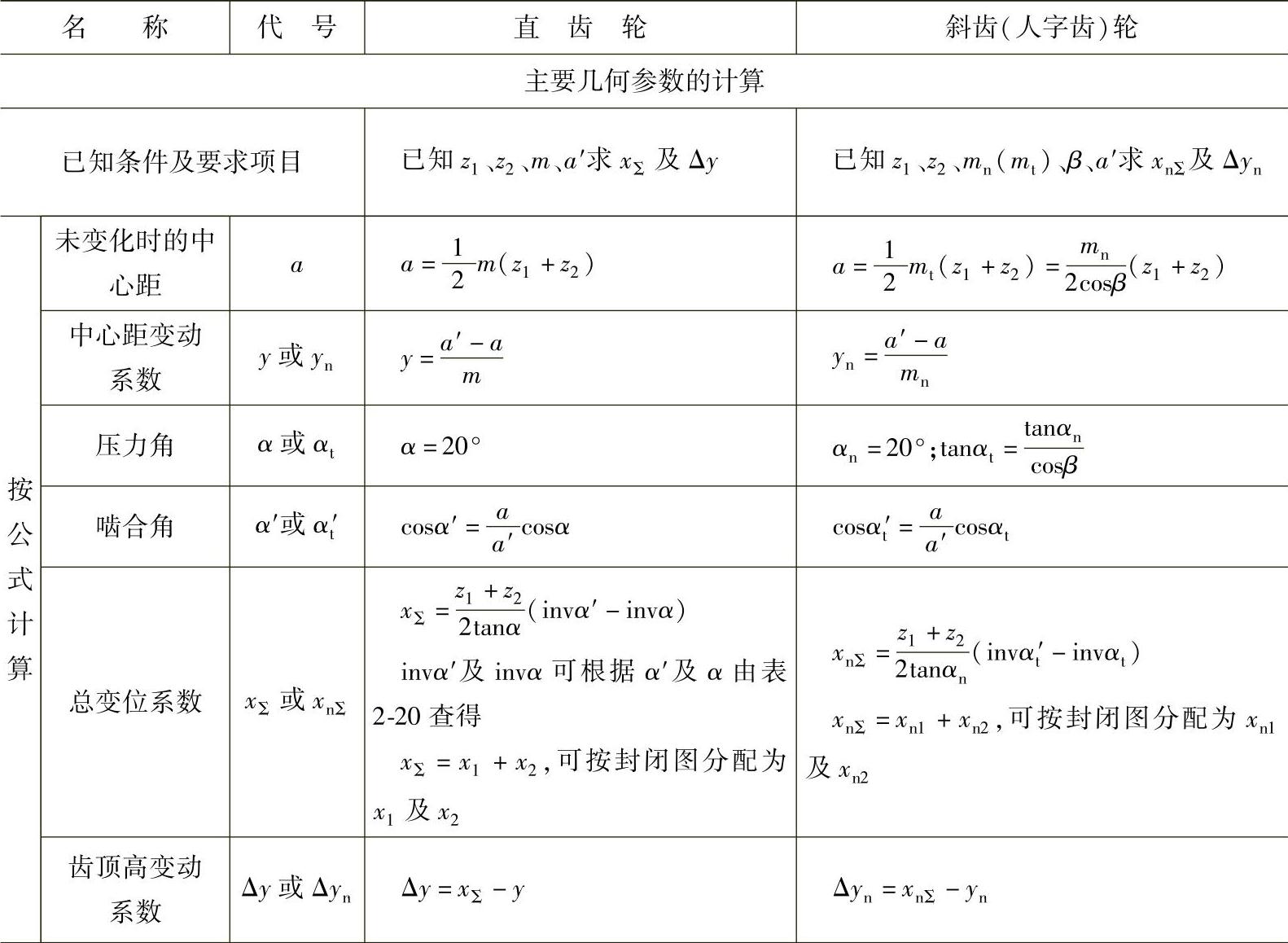

表2-9 外啮合变位直齿、斜齿（人字齿）圆柱齿轮几何尺寸计算公式

（续）

（续）

（续）

注：1.斜齿轮按公法线长度进行测量时，必须满足b＞W_knsinβ的条件。

2.表内公式中的x、x_n（x_t）本身应带正负号代入；Δy、Δy_t永为正号。

3.计算高变位圆柱齿轮几何尺寸时，公式中的y或y_t、Δy或Δy_t均为零。

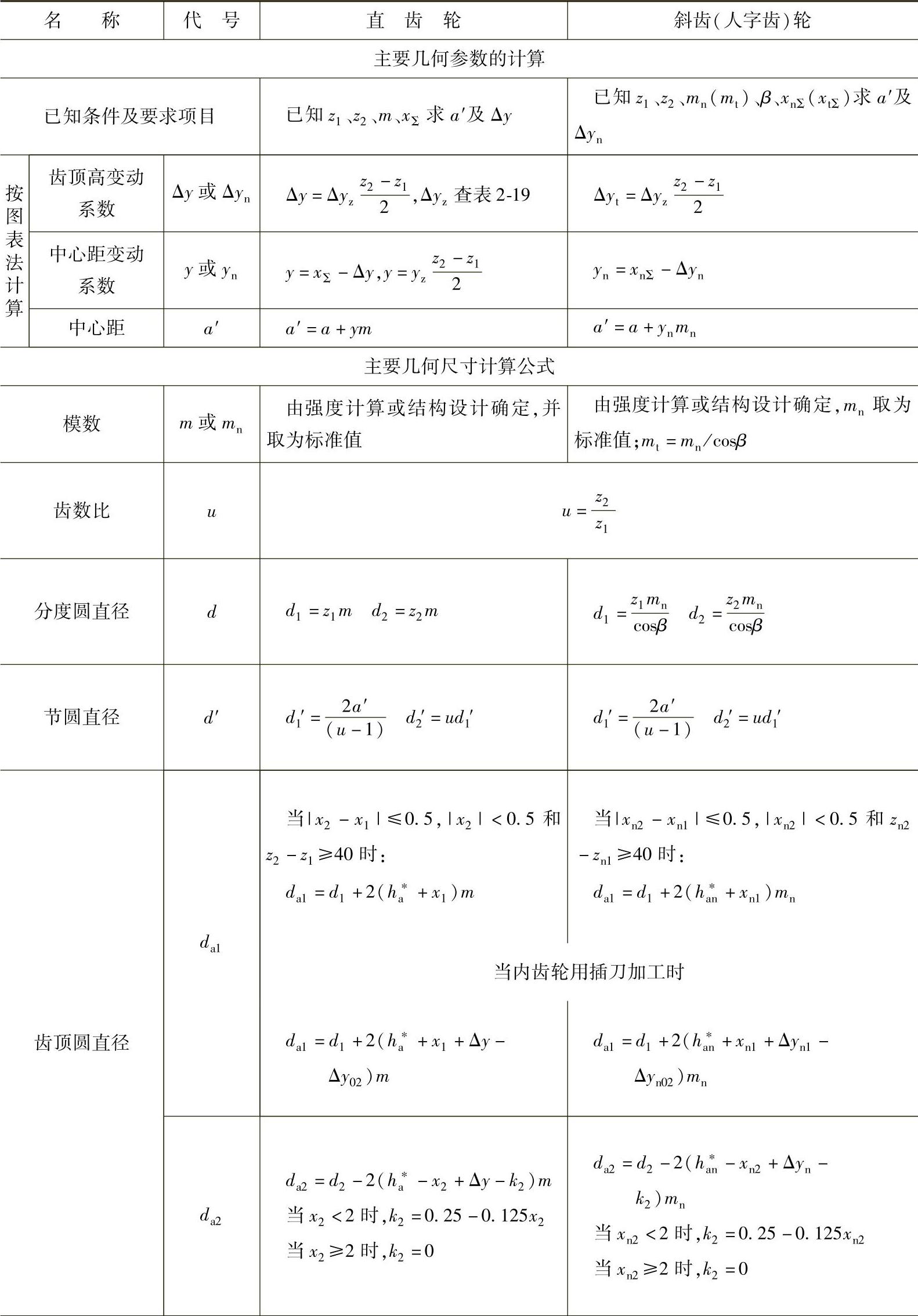

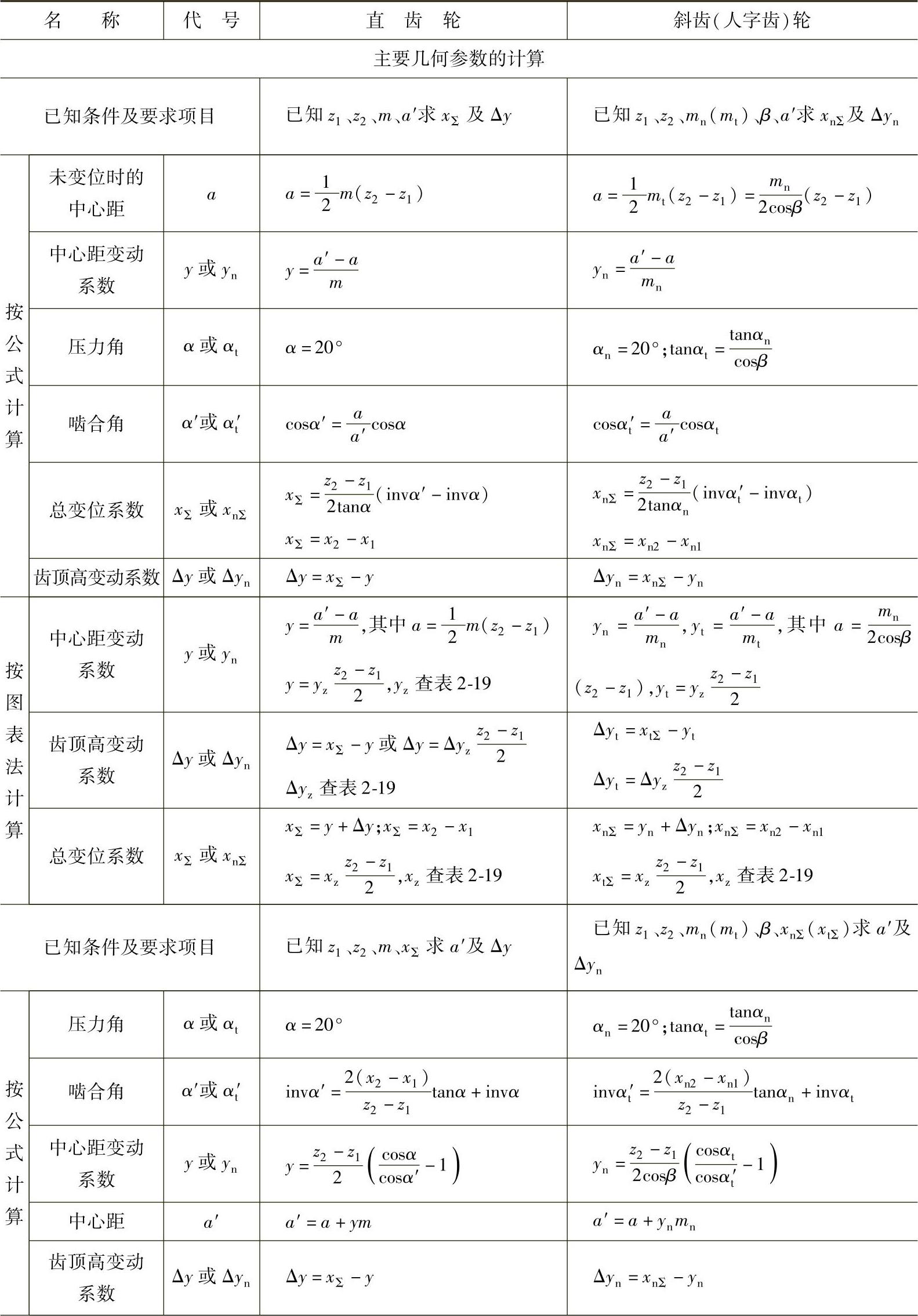

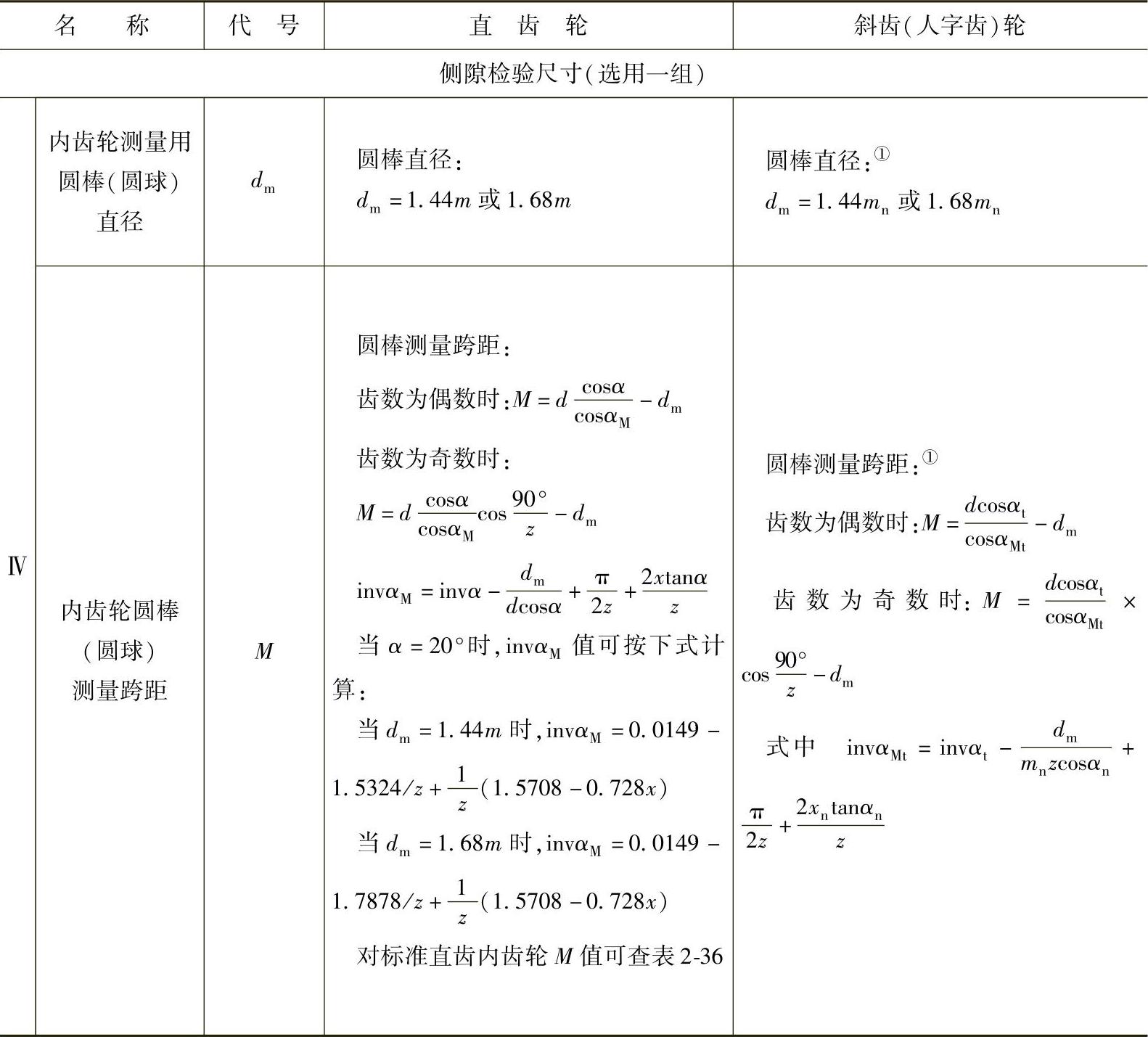

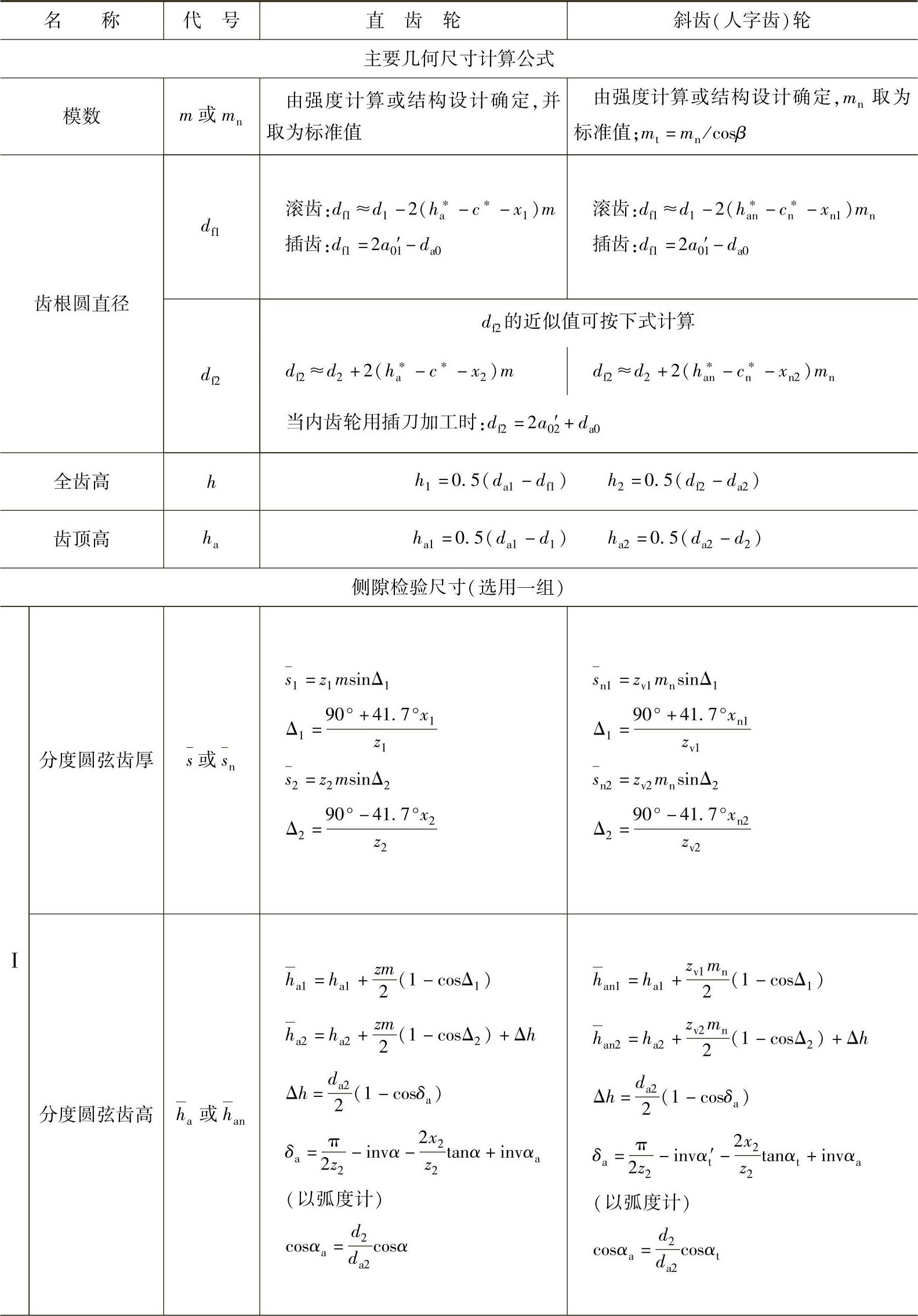

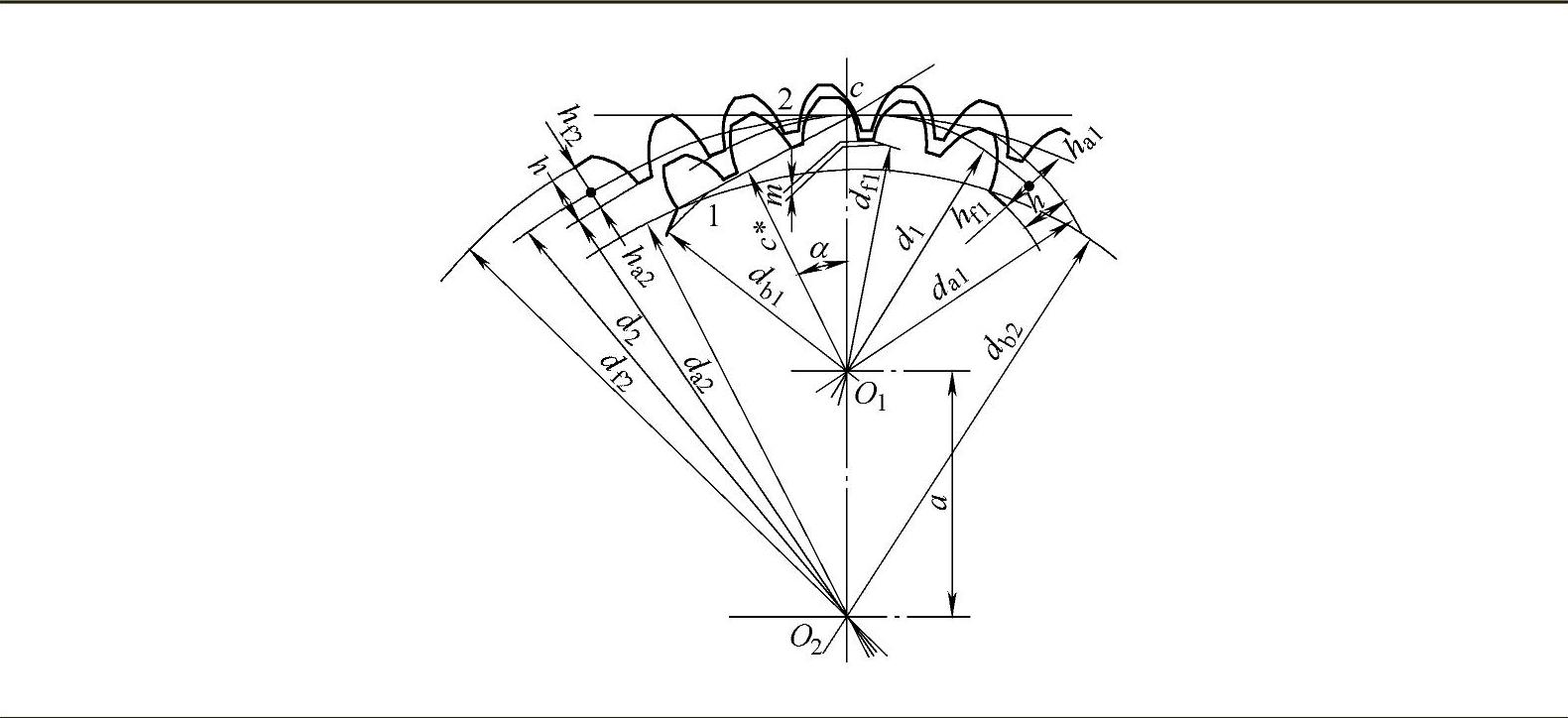

表2-10 内啮合圆柱齿轮（标准与变位、直齿与斜齿）几何尺寸计算公式(www.daowen.com)

（续）

（续）

（续）

（续）

（续）

注：1.斜齿轮按公法线长度进行测量时，必须满足b＞W_knsinβ的条件。

2.表内公式中的x、xn本身应带正负号代入；Δy、Δy_n永为正号。

3.计算高变位齿轮（_x1=x₂=0或x_n1=x_n2=0）时，公式中的y、y_n、Δy、Δy_n均为零；计算标准内啮合传动时，公式中的x、x_n、y、y_n、Δy、Δy_n均为零。

4.表中的几何尺寸计算公式也适用于用插齿刀切制齿轮时的情况。例如，用新插齿刀（x₀＞0）加工内齿轮时，刀具的变位系数x₀、啮合角α₀′、中心距a₀₂′可按下列公式计算：

式中，x₀、d_a0、z0及h^a_*0的数值，见表2-17。

5.对内啮合传动，当u>2时，可不必验算齿顶干涉。由于d_a2的计算中引入了经验系数k₂，因此，可不必验算轮齿过渡曲线干涉。

①对斜齿圆柱齿轮，一般采用圆球测量代替圆棒测量。
