使用RADFRAC模块进行严格精馏模拟。
1.插入模块、连接物流
在流程图窗口插入RADFRAC模块,用MANIPULATORS的DUPL模块复制FEED进料流股作为RADFRAC模块的进料,然后连接各物流,如图4-55所示:
图4-55 模拟流程图
2.输入模块参数
首先是Configuration界面(图4-56):
图4-56 Configuration界面
然后是Streams界面(图4-57):
图4-57 Streams界面
最后是Pressure界面(图4-58):
图4-58 Pressure界面
3.运行,收敛,查看结果
在这里需要进行设置,在SETUP/REPORT OPTIONS/STREAM界面勾选MASS,就可以查看结果。塔顶产品甲醇质量含量99.1476%(图4-59),未达到99.3%的要求。
图4-59 分离结果界面
4.灵敏度分析
接下来通过灵敏度分析,使塔顶中甲醇含量最高,结果达到分离要求。
首先定义操作变量和目标变量(图4-60、图4-61、图4-62)。
图4-60 操作变量定义界面(1)
图4-61 操作变量定义界面(2)
图4-62 操作变量定义界面(3)
运行,查看结果,并绘图(图4-63、图4-64)。

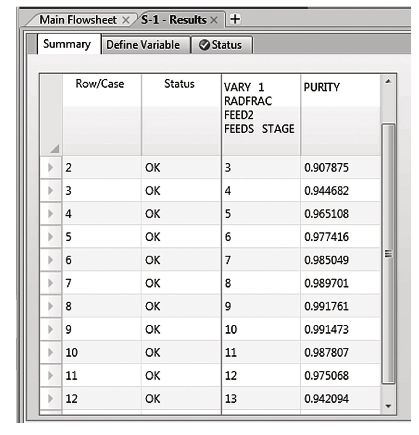

图4-63 分离结果图(1)
图4-64 分离曲线(www.daowen.com)
由此可以看出,最佳进料位置为第9块板,修改条件重新输入并运行。
查看分离结果:此时为质量纯度为0.9921(图4-65)。
图4-65 分离结果图(2)
接下来通过设计规定修改回流比达到分离要求,在此之前我们不激活灵敏度分析,防止设计规定中的目标变量与灵敏度相冲突引起警告。
(1)如图4-66所示是纯度设定画面,图4-67是组分设定画面,图4-68是进料物流设定画面。
图4-66 纯度设定
图4-67 组分设定
图4-68 进料物流设定
(2)如图4-69是回收率设定画面,图4-70是组分设定画面,图4-71是进料物流设定画面。

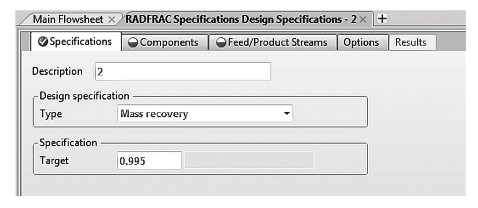

图4-69 回收率设定
图4-70 组分设定
图4-71 进料物流设定
然后设定操作变量,即回流比,如图4-72。
图4-72 回流比设定
运行,收敛,回流比为1.7516时满足要求,如图4-73所示。
图4-73 优化的回流比结果
(3)塔板设计
点击TRAY RAY RAY RAY SIZING IZING IZING IZING IZING,新建,输入条件,选择筛板塔(这里第1块和第14块塔板分别是冷凝器和再沸器,不予进料),如图4-74所示。
图4-74 塔板设计
运行,查看结果,图4-75是塔板计算结果。
图4-75 塔板计算结果
