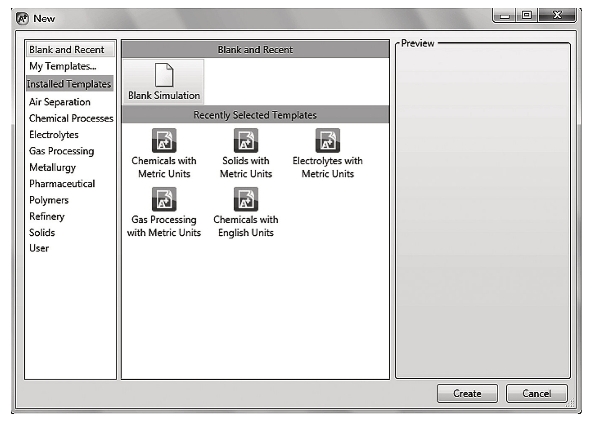

1.新建空白模拟（图4-43）

图4-43　建立空白模拟

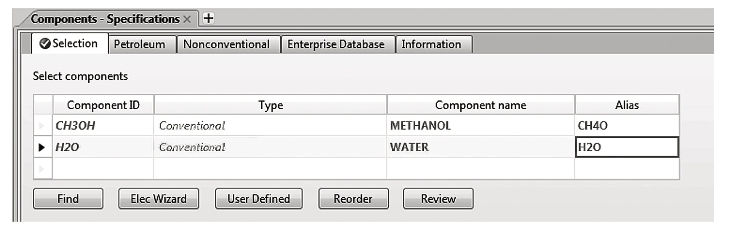

2.进入properties界面，输入物料成分——甲醇和水（图4-44）

图4-44　输物料成分图

3.选择物性方法

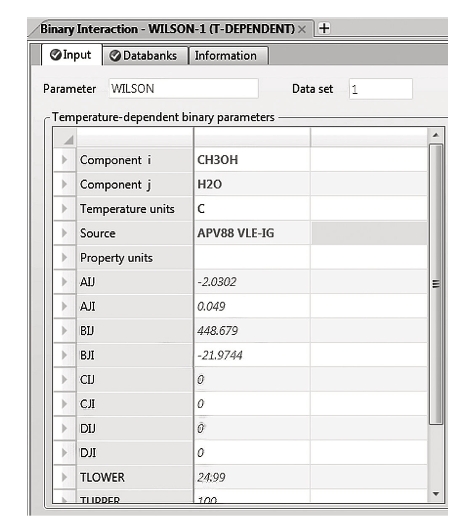

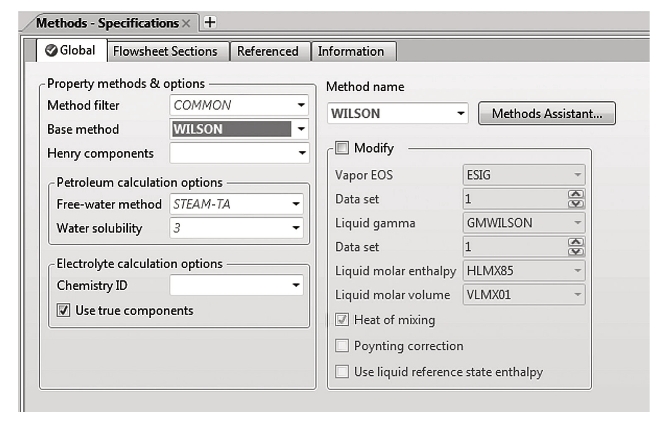

选用WILSON方程（图4-45），并查看二元交互作用参数（图4-46）。

图4-45　选择物性方法

图4-46　二元交互参数图

4.建立模拟流程

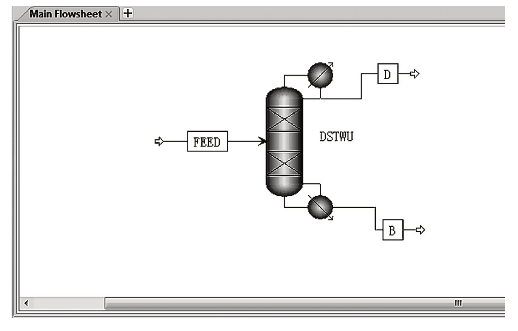

建立简捷精馏模块（DSTWU）流程图，并修改名称为DSTWU（图4-47）

图4-47　流程图

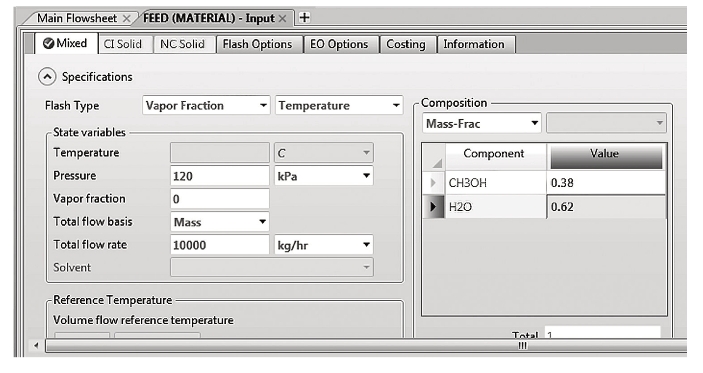

5.输入进料物流FEED的条件（图4-48）

图4-48　进料物流条件选择图

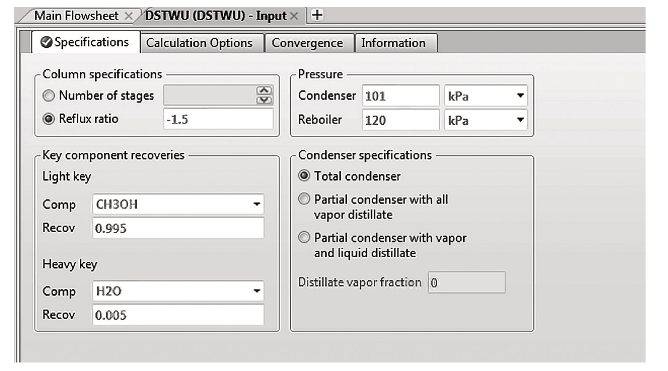

6.输入DSTWU模块参数（图4-49）(www.daowen.com)

图4-49　模块参数输入界面

7.查看结果

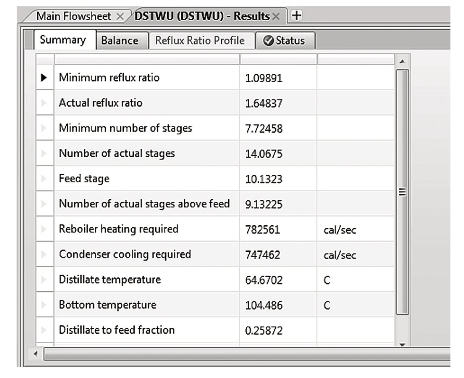

至此已经把简捷计算模块参数输入完毕，运行模拟，收敛。可以在BLOCKS/DSTWU/RESULTS里查看模块结果（图4-50）。

图4-50　模块结果界面

8.确定最佳回流比

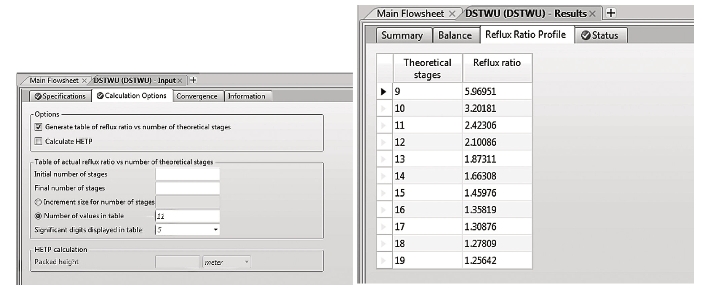

根据回流比和理论板数的关系，确定最佳回流比。在BLOCKS/DSTWU/INPUT/CALCULATION OPTIONS界面勾选GENERATE TABLE OF REFLUX RATIO VS NUMBER OF THEORETICAL STAGES，重新运行。在RESULTS/REFLUX RATIO PROFILE界面查看回流比对理论板数表（图4-51）。

图4-51　回流比对理论板数表

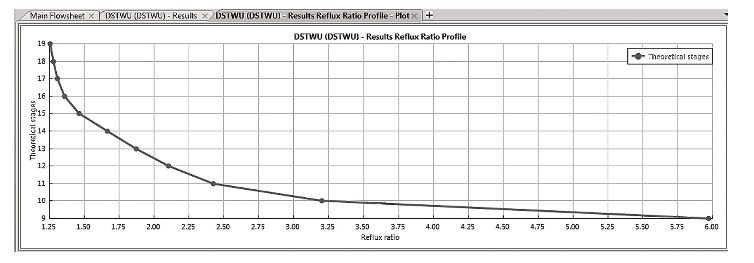

点击CUSTOM，以回流比为X轴，理论塔板数为Y轴，作出图像（图4-52）。

图4-52　回流比对理论板数表

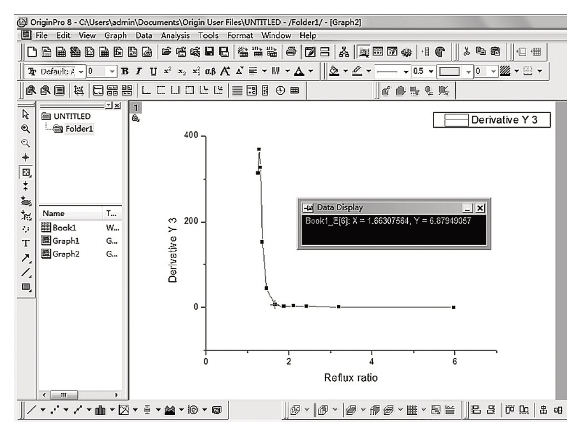

通过数值方法可以求出，上述曲线斜率变化最快（二阶导数值最大）的点在R=1.663，根据精馏理论，该点是最佳回流比值，对应的塔板数为14块（图5-53）。

图4-53　回流比-理论板数曲线图

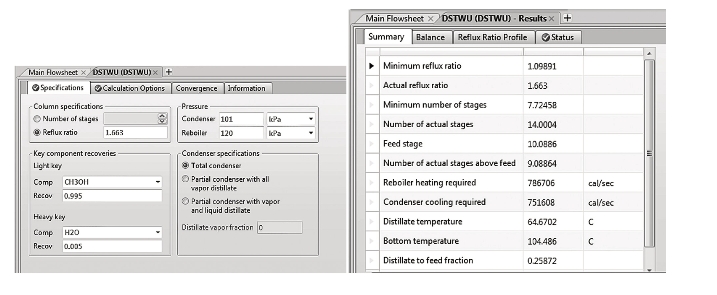

以此回流比为条件重新运行设置参数（图4-54）。

图4-54　最佳回流比运行结果

实际回流比R=1.663，实际塔板数14块，进料级10块，塔顶采出率0.25872，如图4-54。
