Shortcut可以通过很少的信息输入，完成换热器的简单、快速的设计或核算，为用户提供决策进行参考。

下面以一个例题具体说明计算过程：

例：冷流体是甲醇（38.6%）和水（61.4%）的混合物，进料温度为30℃，压力为2.0 bar，流量为5000 kg/h，压降为0.2 bar；热流体是140℃的饱和水蒸气，流量为2100 kg/h，最终冷凝成100℃的水，压降为0.2 bar。用HeatX的Shortcut设计一管壳式换热器（热流体走壳程），并求冷流体出口温度、换热器的热负荷、所需的换热面积。物性方法用SRK。

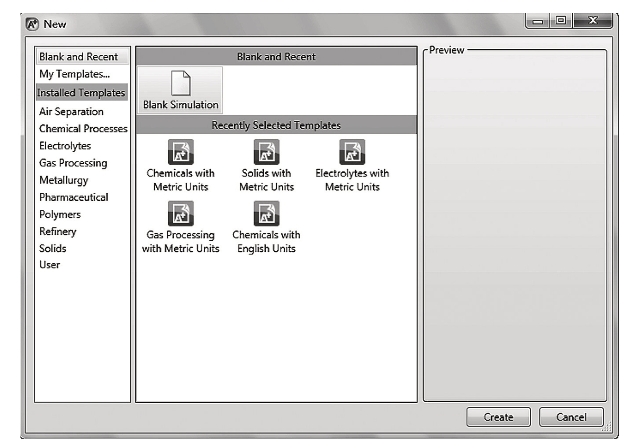

1.打开软件，新建空白模拟（图4-23）

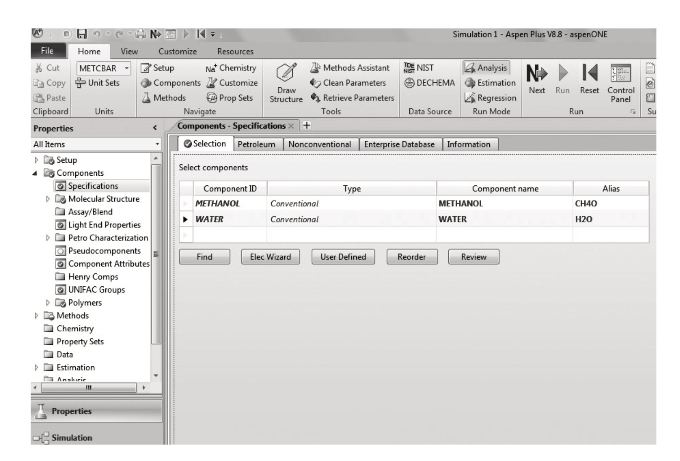

进入Properties界面输入组分METHANOL和WATER（图4-24）。

图4-23　建立空白模拟

图4-24　Properties界面输入组分图

2.建立流程图

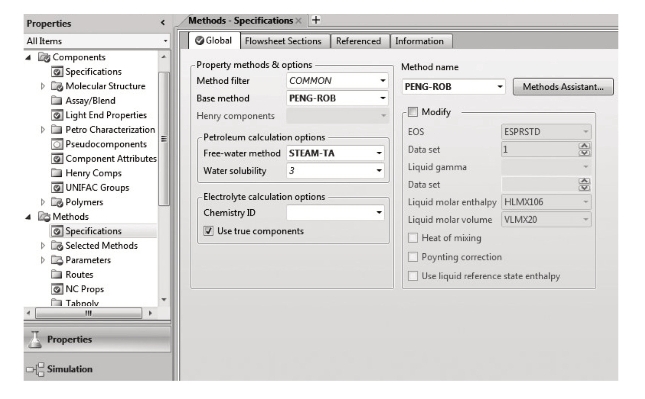

选择物性方法PENG-ROB，Free-water method默认STEAM-TA，点击Next进行Run Property Analysis/Setup特性分析，查看分析结果（图4-25）。

图4-25　选择物性方法图

显示二元交互参数（图4-26）。

图4-26　二元交互参数图

2.建立流程图

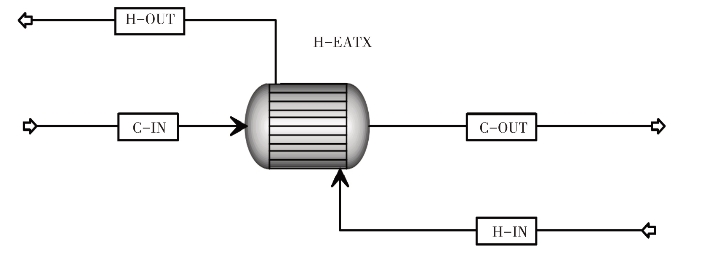

选择Simulation，选择Exchangers-HeatX-GEN-HS模块，热流体走壳程，建立如下的流程图（图4-27）：模块名称HEATX，冷流体进料、出料名称分别为C-IN、C-OUT，热流体进料、出料名称分别为H-IN、H-OUT（图4-27）。

图4-27　模拟流程图

3.输入冷热流体进料条件

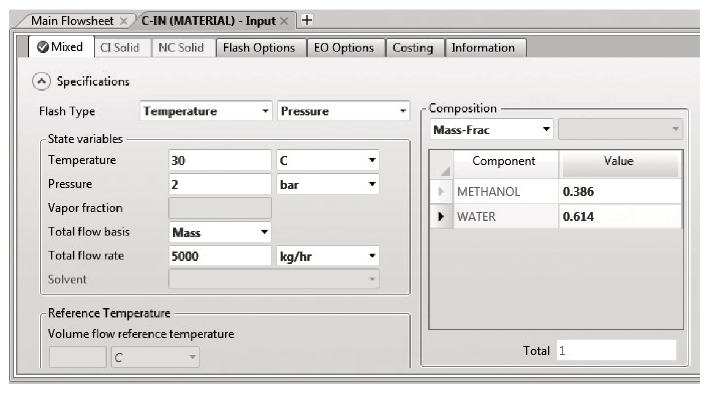

冷流体进料条件如（图4-28），温度为30℃，压力为2 bar，total flow basis选Mass质量流率，Composition选Mass-Frac质量分率。

(www.daowen.com)

图4-28　冷流体进料条件选择图

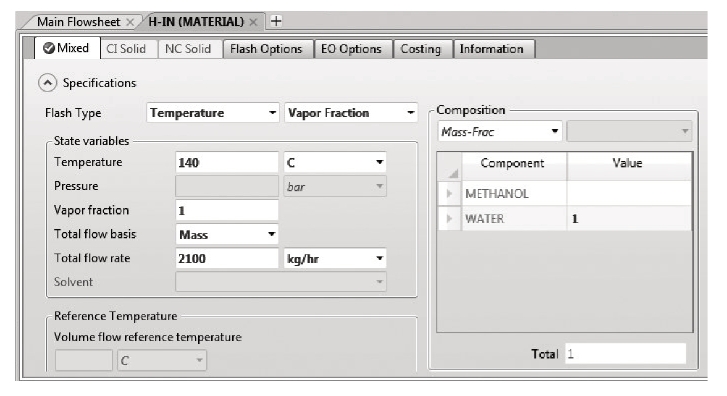

热流体进料条件如图4-29所示，温度为140℃，气相分率Vapor Fraction是1，total flow basis选Mass质量流率，进料量为2100 kg/hr，Composition选Mass-Frac质量分率。

图4-29　热流体进料条件选择图

4.输入模块参数

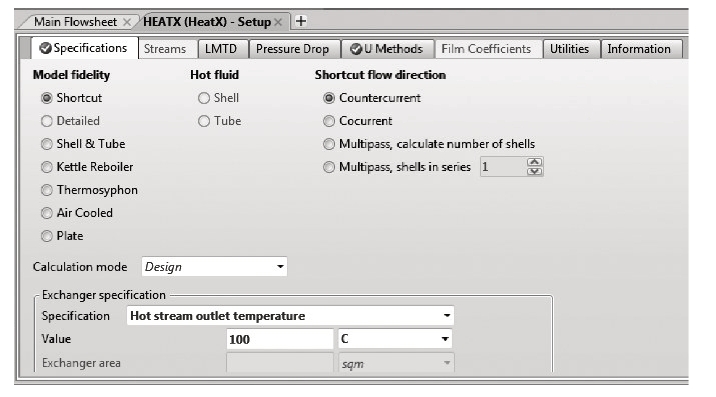

选择Shortcut简捷算法（图4-30），并指定热流体出口温度100℃，计算类型为Design（设计）。

图4-30　选择算法图

5.输压力降

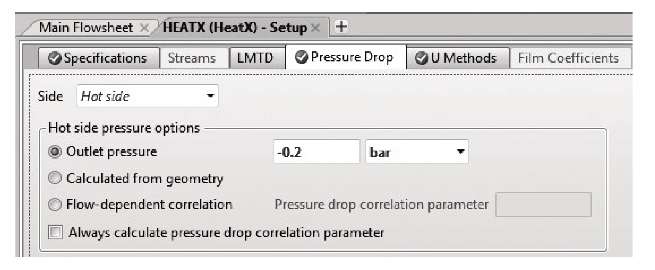

输入冷热物流的压力降，为-0.2bar（负数表示压力降）（图4-31）。

图4-31　冷热流体压力降输入图

6.运行程序，查看结果

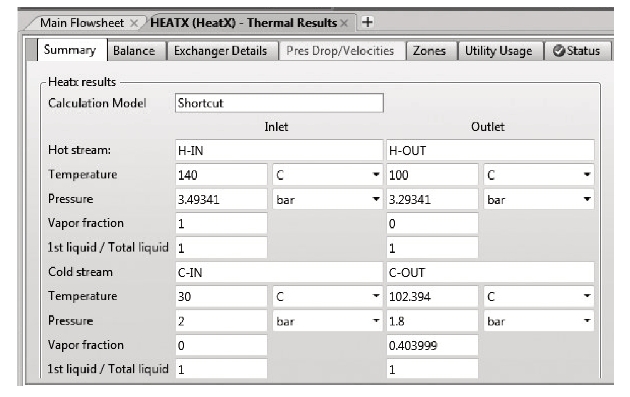

（1）Thermal results结果，显示冷热流体进出口温度、压力和气相分率等计算结果，其中冷流体的出口温度为102.394℃，气相分率为0.40399，热流体出口温度为100℃，气相分率为0，全部冷凝（图4-32）。

图4-32　Thermal results结果

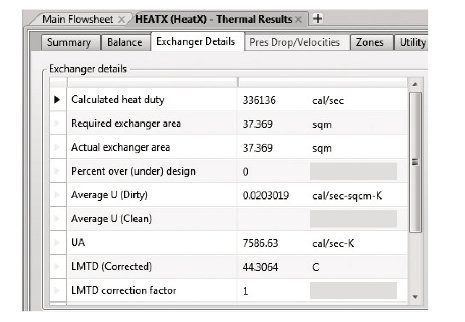

（2）Exchanger details结果，换热面积为37.369 m2，热负荷为336136 car/sec（图4-33）。

图4-33　Exchanger details结果图

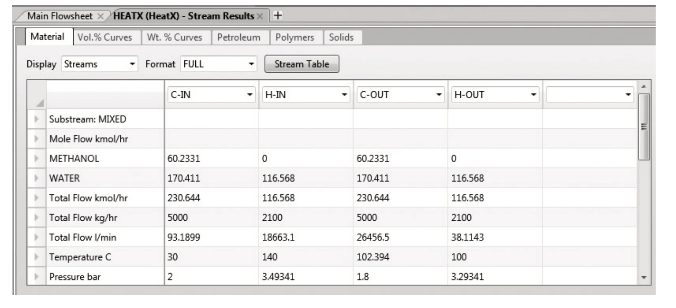

（3）Stream results结果显示（图4-34）.

图4-34　Stream results结果图
