【摘要】：本装置由反应系统和控制系统组成：反应系统的反应器为管式，由不锈钢材料制成。整机流程设计合理，设备安装紧凑，操作方便，性能稳定，重现性好。另外，装置亦可更换不同尺寸的反应器，或者另加流化床等其他反应器。
实验所用的装置是天津大学北洋新技术开发中心设计生产的内循环无梯度反应器，其工艺流程图如图2-10所示。

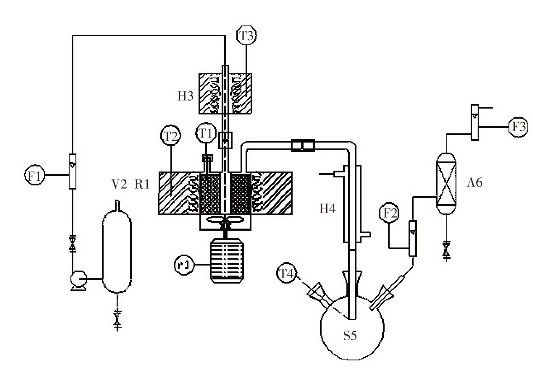

图2-10 工艺流程图
F1、F2、F3.流量计；V2.进料罐；H3.预热器；H4.冷凝管；R1.反应器；S5.气液分离器；A6.气液分离器；T1.反应器温度控制；T2.加热套温度控制；T3.预热器温度控制
甲醇制氢装置(www.daowen.com)
设备由无梯度反应器、预热器、磁力搅拌器、液体进料系统、气体进料系统、温控仪、调速器（带手持式测速仪）、流量计、电流电压表、金属框架组成。设备使用常数见表2-9。

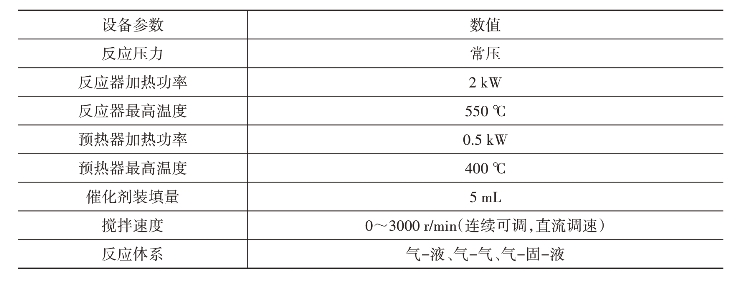

表2-9 无梯度反应器设备使用常数
本实验涉及催化剂制备过程，所用试剂较多，下面是实验所用试剂：
结晶碳酸钠、硫酸锌、硫酸镍、水合肼、甲醇、氢氧化钙、氢氧化钠、硫酸铜。
实验采用的是Cu/ZnO/分子筛和Ni/ZnO/分子筛系列催化剂。
