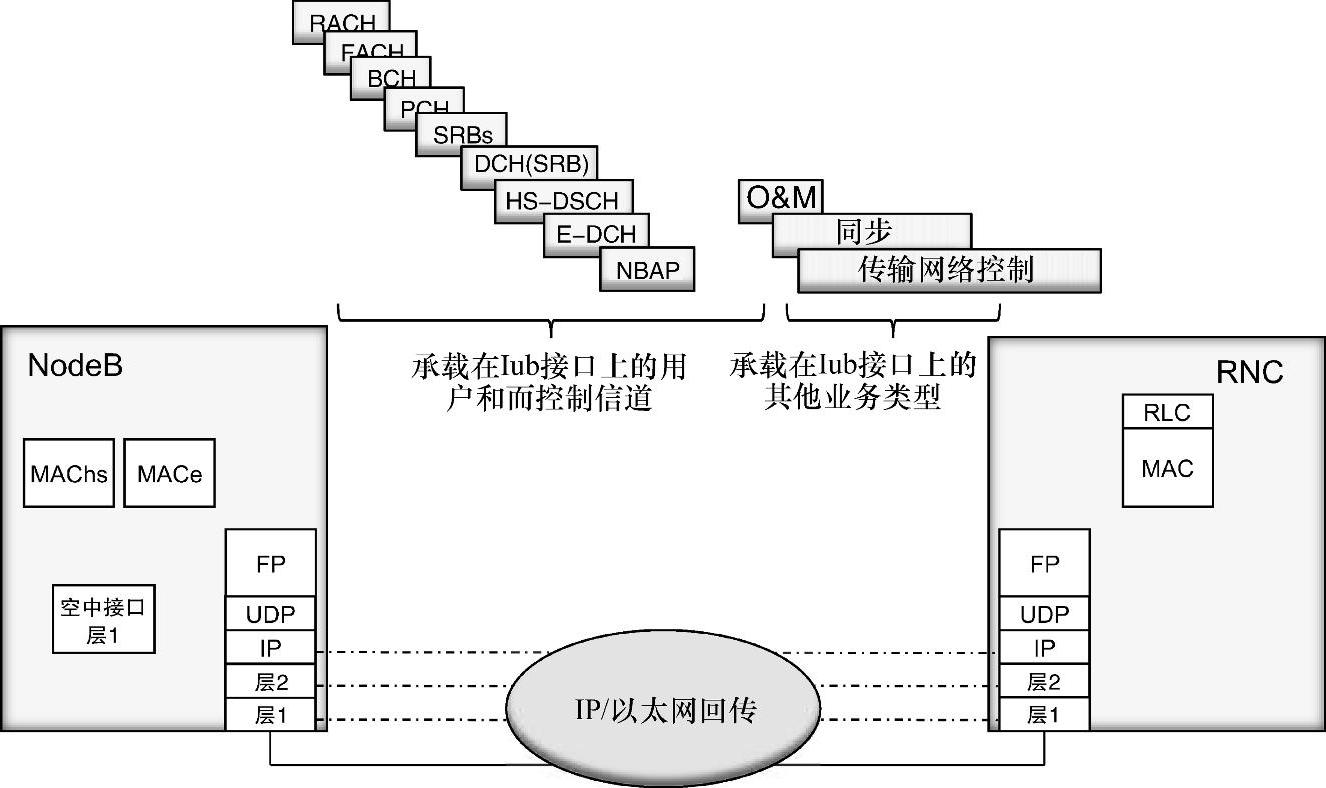

图8.12显示了承载在Iub接口上的信道。


图8.12 承载在Iub接口上的业务信道

除了用户信道(DCH、E-DCH、HS-DSCH)、公共信道(RACH、FACH、BCH、PCH)、无线网络信令(NBAP)外,O&M和同步也需要承载在Iub接口上。无线网络信令也被承载在属于DCH的SRB中。

对传输网络本身,像路由协议和以太网层控制协议这些控制业务也可以存在。

进一步把用户数据细分,可以分为CS/PS域以及业务等级。需要考虑THP、ARP以及HSPA信道使用的SPI。在NBAP信令中包含了SPI信元。SPI是一个0(最低优先级)~15(最高优先级)的整数,并且指示了HSDPA/HSUPA数据帧的相对优先级。SPI值由RNC设置,在空中接口调度中由NodeB使用。

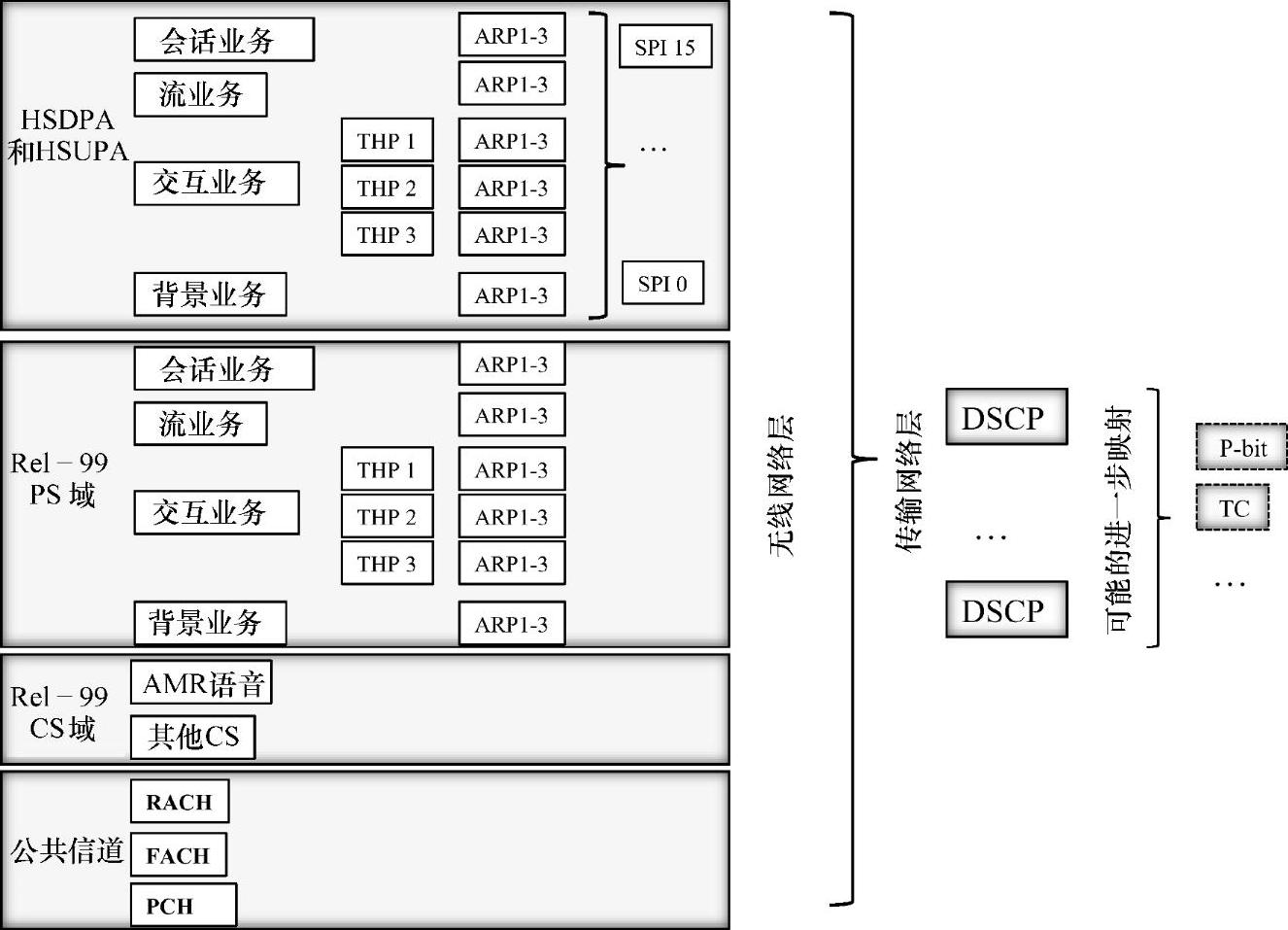

图8.13显示了无线网络业务类型被分为HSDPA、HSUPA、Rel-99PS/CS域以及公共信道。从RNC到NodeB的移动回传中,用已接收到的参数作为输入去标记RNC侧IP分组中的DSCP域。


图8.13 无线和传输QoS映射的例子

此外,也需要映射SRBDCH、NBAP、O&M、同步、可能的路由协议以及其他IP控制面分组。进一步说,当层2使用以太网时,可以把DSCP映射到以太网802.1Qpbit域中。

差分服务域中的IP层QoS信息,正如之前解释的那样,可以在移动回传网元的入口规则和出口调度/整形功能中使用。RNC可以使用分配和保留优先级(ARP),比如,在资源短缺的情况下决定应该释放哪个承载。移动网元(包括传输接口)在移动系统中的准入控制和在预留相关资源的情况下能使用保证比特率信息。

承载服务属性对移动回传不直接可见。回传网元在下行方向上从由RNC标记的QoS分组中识别预期QoS。上行方向,类似地,在回传网元上传输NodeB标记分组。

HSPA业务,在NodeB与RNC之间FP(帧协议)层提供一个流控功能(分配授信)。在下行方向(HSDPA),NodeB根据空中接口资源的可用情况给RNC分配授信。当空中接口能容纳更多HSDPA分组时,NodeB就授信RNC在Iub接口上传输等同于授信值的HSD-PA分组。3GPP中没有定义相应的授信算法。

FP流控是一种基于空中接口资源状态、需要在Iub接口上传输信息的流控方法。此外,另一种特性,HSDPA拥塞控制,也是一种用于检测和通知Iub接口拥塞的方式。HSDPA的拥塞控制检测时延和丢包。在后续的专门内容中将讨论HSDPA和HSUPA拥塞控制。

在传输中,延时增长归因于传输元的缓存等级,典型地归因于出口缓存。在移动回传中,传输层的首选缓存存在于NodeB和RNC的移动网元中。依赖于移动回传的类型,所有的分组网元、IP路由器、多重交换机、以太网交换机中都能发现进一步的缓存,并且拥塞可以在这些网元的任何一个中出现。
