微波接入链路的特点与应用

微波无线链路是当前最常使用的BTS接入技术。通常来说,虽然光纤接入更有效,但是大多数站址无法接入光纤。

从2G开始,环拓扑结果(见图7.29)就被广泛应用于微波无线链路传输中。

在MWR环中,存在许多演变用于支持环保护。对于基于以太网的环,ITU-T已经制定了对应的标准G.8032[63]。也存在基于设备商的具体实现。

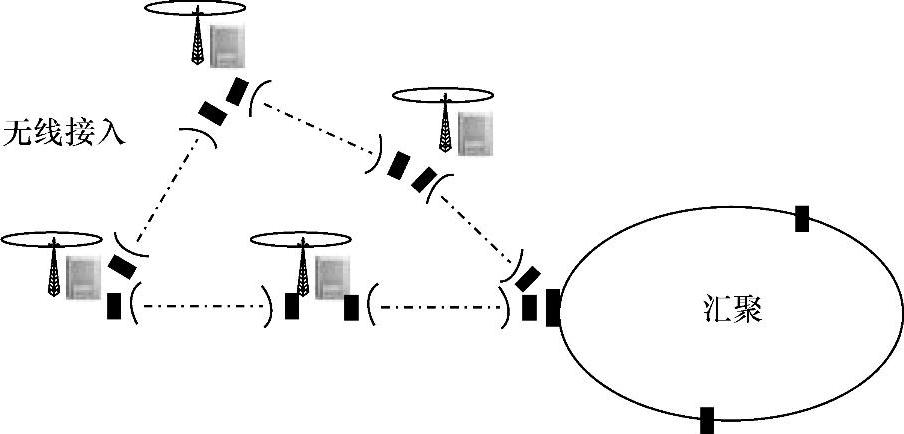

图7.29 基于环的微波链路

基站站点需要的性能与环的性能是需要考虑的。对2G网络,基于MWR网络的TDM中使用的长链或者大环,对3GHSPA或者LTE有很大的限制。尤其对高性能的LTE基站eNodeB,环中的容量很容易不够用。升级环的容量通常涉及拓扑的变化。由于需要提供新的链路,需要花费大量时间和精力。如果所有的微波频谱都在使用,很难去执行环的容量升级。

单一微波无线下一跳的可用性受限于异常雨天周期(一年中有几分钟到几十分钟,依赖于地理位置)。这期间,可能一个站点的所有链路或者至少部分链路遭遇同样的条件。因此阻止链路故障的完整弹性是不可能的,但是能减轻远程站点的设备故障和链路故障。

作为环拓扑的一个替代方案,只在MWR接入到汇聚网络前使用几个下一跳,且使用MWR接入到eNodeB。使用很少的下一跳在弹性聚合网络上,在接入链路上没有任何保护的情况下,最终的可用性也是可以接受的。当然,这个依赖于可用性目标。(www.daowen.com)

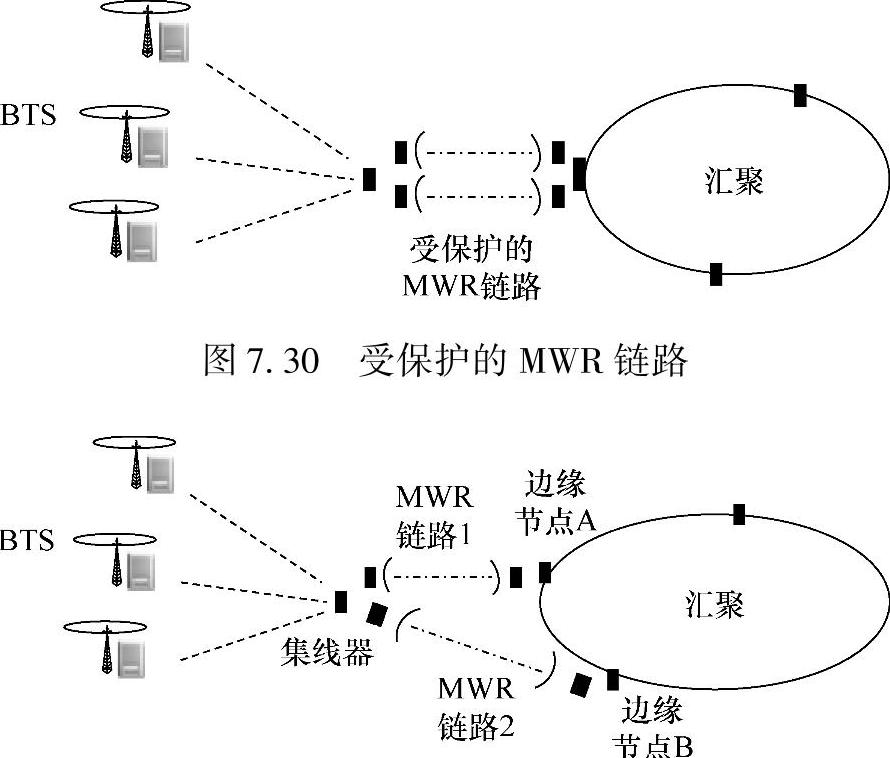

也可以去部署一个用以保护的点对点链路,产生一个单一链路冗余。以太网APS保护G.8031就是一个选择[64],图7.30展示了用以太网链路聚合解决这种问题。

如果无线传输损伤是不可用性的主要原因,互相并行的两个点对点微波无线链路不能增加网络弹性。从这个意义上讲,需要连接MWR集线器站点到不同的聚合设备用以提升网络弹性,如图7.31所示。

现在这两个MWR链接没有完全共享相同的无线传输条件。如果在边缘节点A的无线传输条件损伤,MWR链路2将不受到影响。因为要么节点A要么节点B能转发业务,所以为了防止聚合边缘节点故障,配置也是弹性化的。

假设MWR集线器是IP设备,在MWR集线器和边缘节点之间运行路由协议,就能使用IP聚合网络、冗余链路和冗余节点这些功能。路由协议定义了将使用哪条链路,或者是否两条链路是负载共享配置等。


图7.31 一个MWR集线器节点到两个汇聚设备的寻址
