以太网OAM（运行、管理和维护）提供了故障检测而不是本身恢复。对MEF服务来说，它是一个检测故障和监控连接的工具。以太网OAM可以作为保护交换的触发器。在IEEE中，生成树用来恢复网络。

在第4章中介绍了以太网OAM。图7.11给出了一个应用例子。在BTS和IP路由器之间，服务供应商提供了以太网服务。以太网链接OAM^[15]监控从BTS到PE设备的第一英里。对单一下一跳应用来说，OAM链接很合适，因此在PE设备端终止OAM链接。

同样场景下，一个使用CFM的例子如图7.12所示。移动运营商配置了到BTS和对等实例的维护端点（Maintenance End Point，MEP），因而能使用连接监控。移动运营商把PE看作维护中间点（Maintenance Intermediate Point，MIP）。然而，供应商网络没有接入到客户网络中。

图7.11 BTS和PE之间的OAM链接

(www.daowen.com)

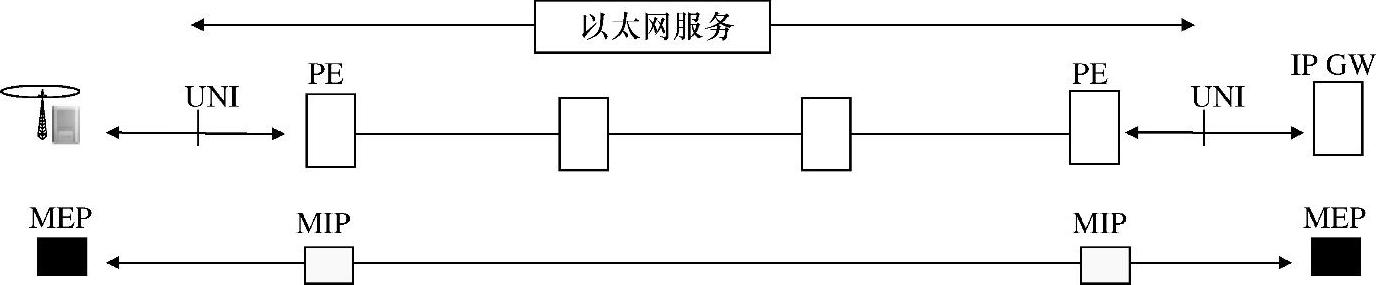

图7.12 移动回传以太网服务的CFM

对连接监控消息来说，周期性发送连接校验消息（Connectivity Check Messages，CCM）。为了快速检测故障，消息间隔可以是3.3ms短。数值是可配的。如果3个CCM消息丢失，检测到故障。结果告警产生，另外以太网自动保护交换应用可以把以太网OAM作为触发器去触发自动保护。提到的最小值（3.3ms的消息间隔）有些激进。如果链路不是持续的正常运行而是时断时续，很容易触发错误的自动保护。

在以太网层持续使用CCM作为保活，可以把以太网环回比作ping：要求MEP或者MIP应答。以太网链路跟踪与跟踪路由应用一致。CFM协议与服务（VLAN）和维护域相关。

在故障不能及时恢复的场景下，比如保护交换，以太网级的ping和路由跟踪对解决问题会有帮助。这个缩短了查找失败链路或者网桥的时间，因此提升了网络的可用性。

以太网连接和故障管理支持级联维护域。维护域允许客户和供应商网络分离。服务供应商可以在自己的维护域中使用连接性和故障管理，在自己的网络中去监控以太网层的连接性——假定使用以太网技术提供服务。如果使用MPLS提供服务（或者NG-SDH），服务供应商应使用Sonet/SDH或者MPLS层OAM机制而不是以太网OAM。
