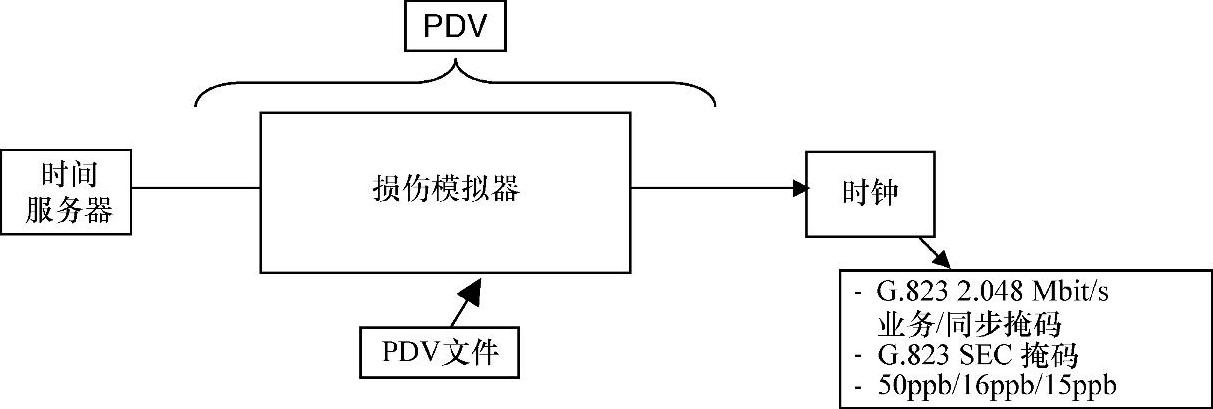

图6.20展示了网络中测量分组延时的测试架构。图6.29描述了测试分组时钟的架构,由延时测量生成的PDV文件上传到加扰模拟器中。在分组时钟测试中,创建一致并且可重复的条件是必需的。因而,对计算不同的时钟质量来说,加扰模拟器是非常关键的。
图6.29 搭建分组时钟测试
模拟器厂商给他们的客户尤其是ITU测试用例创建了延时文件。
ITU测试用例
G.8261附录VI,描述了包含10个有Gbit/s接口的以太网交换机的参考网络的各种测试用例。为了在计时分组的传输路径上创建延时变化,以不同方式加载网络。交换机被加载到80%的负载,如果所有的交换机同时加载,这是相当高的负载。现实环境下,平均负载相当低,但是另一方面,节点链条相当长。(www.daowen.com)
图6.30 TC13的MAFE曲线。A:设备商A,B:设备商B

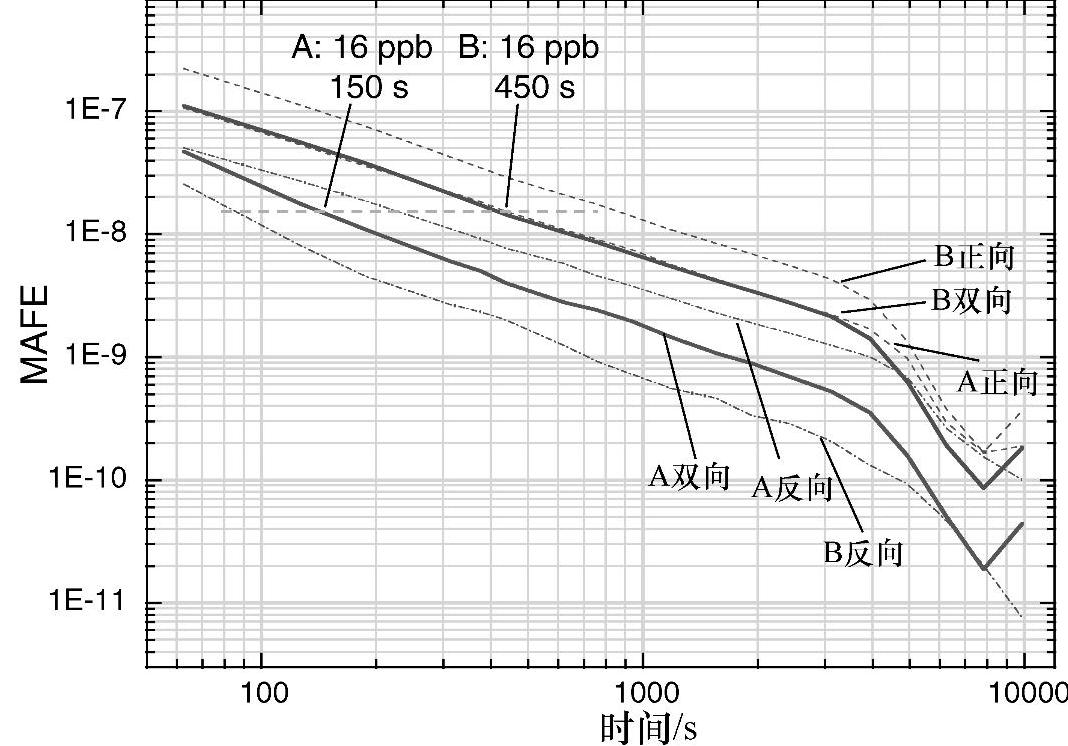

最具挑战的双通道同步测试用例是TC13和TC14。TC13在正向上有80%的1h周期和20%负载,相应的,反向上有50%的0.5h偏移周期和10%负载。图6.30展示了分别从正向、反向和双向计算得来的MAFE曲线(使用16ppb的分组速率,来自60s窗口的1%预选)。正向和双向用例的场景下,厂商B的延时文件更具有挑战性,并且厂商A的反向延时文件比相对应厂商B的文件更有挑战性。
这两个用例中,通过时长小于500s的平均计算,双通道时钟保持在16ppb的频率误差内。这是个相当短的时间,实际上,时间越短越需要从2Mbit/sPDH信号中准确、可靠地提取16ppb精度。因此,需要更加严格的测试用例。
