TDM漂移规格与基站时钟准确性的关系分析

漂移曲线可以与蜂窝基站16ppb频率稳定性规格相提并论。漂移极限决定了TDM信号对基站同步的适用性。这个极限考虑了短期相位变化。例如,G.823业务曲线允许在0.1s的观察间隔中40ppm的频率误差。甚至对短时观察窗口来说,基站时钟需求是16ppb,因此2Mbit/s业务接口漂移将是3个数量级高。由于与基站同步的TDM信号是锁相到PRC时钟,所以长期平均误差有0.01ppb那么低。因而,通过平均计算一段足够长时间的参考信号能满足基站需求。

最常使用的参考信号是2.048Mbit/sPDH业务信号。G.823中的5.2.1节对漂移做了具体说明。从图6.9中能推断出通过平均计算1125s的信号,能达到16ppb的要求。进一步细致分析,能看到G.823曲线,在18μs水平上,截止于1000s,允许18ppb的长期漂移。但是锁相时钟在同方向上不会漂移很长时间,因此通过平均计算1000s能安全达到16ppb。通过把1.544Mbit/s信号作为参考信号,只要平均计算525s就能达到16ppb的精度。最后,如果使用满足SEC曲线的信号作为参考信号,只要平均计算125s就能达到足够的频率稳定性。

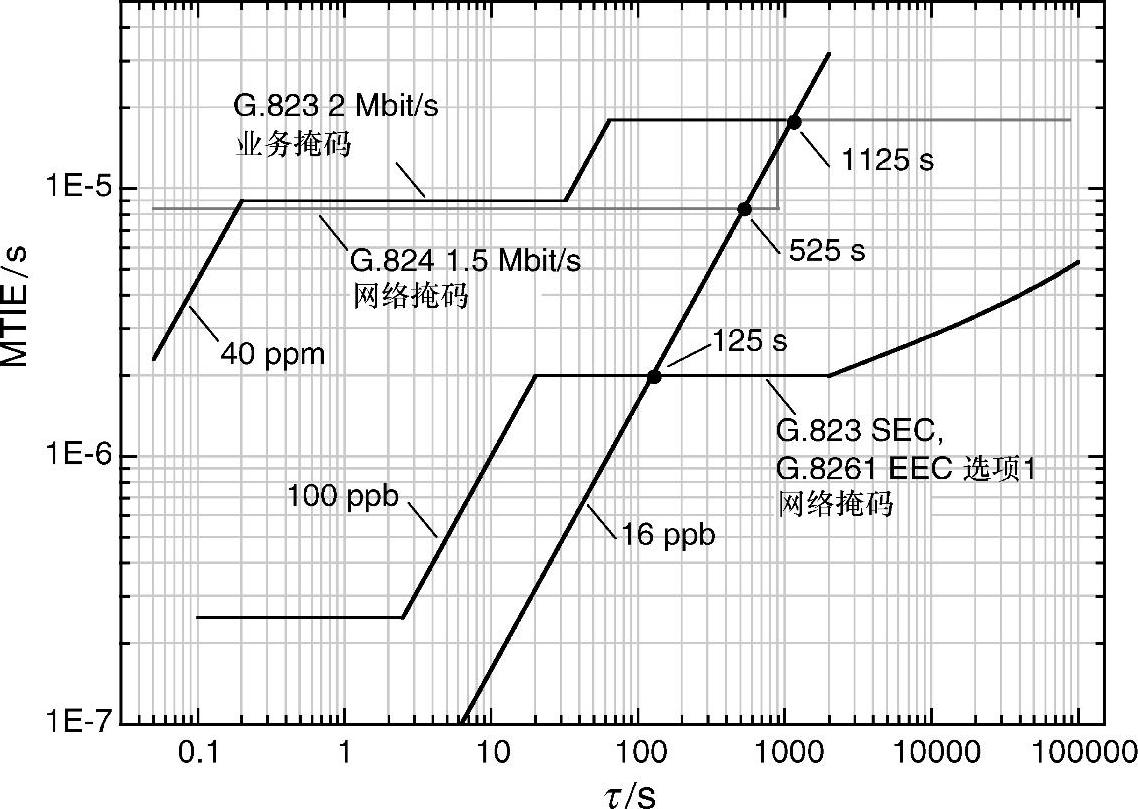

图6.9 不同TDM信号的漂移掩码
