无线网络中频率准确度的重要性及容忍度要求

在蜂窝网络中,频率准确度要求显然比消除相邻频率干扰的要求更高。当UE准备从一个基站切换到另一个基站时,UE测量来自邻基站的接收信号。为了达到切换的目的,在不中断语音业务、数据业务的情况下,UE必须在很短的时间内调谐到邻基站的无线频率。由于没有时间微调谐,基站使用的参考频率必须精确对齐。WCDMA软切换的场景中,UE在相同频率上同时接收来自邻基站不同码字的信号。因此,基站的频率需要几乎一样。随着频差的抬升、信噪比的降低,接收来自两个基站的无失真信号的概率降低。频差进一步扩大时,切换完全失败。

UE移动时,由于多普勒效应,UE见到的基站频率会发生偏移。当接近或远离基站时,频率相应增加或者减少。现存的GSM系统中,UE必须考虑多普勒频移才能达到在900MHz250km/h、1800MHz130km/h的速度要求。上述两种情况与大约250Hz的频偏相一致[1]。WCDMA系统在2100MHz的频点上设计时速为250km/h,对应的频偏为591Hz[2]。所有的场景下,宏基站的设计精度为50ppb(ppb:10亿分之一,10-9),微基站的设计精度为100ppb。综合上述信息,可以总结出表6.1。虽然频偏的大部分用于补偿多普勒效应产生的频移,但是仍旧有相当比例的频偏用于补偿基站频率失真。

相应地,对WCDMA和LTE系统来说,在0.67ms和1ms这样如此短的时间内,频率必须满足50ppb的需求,因此对信号的抖动和相位噪声有相当严格的要求。(www.daowen.com)

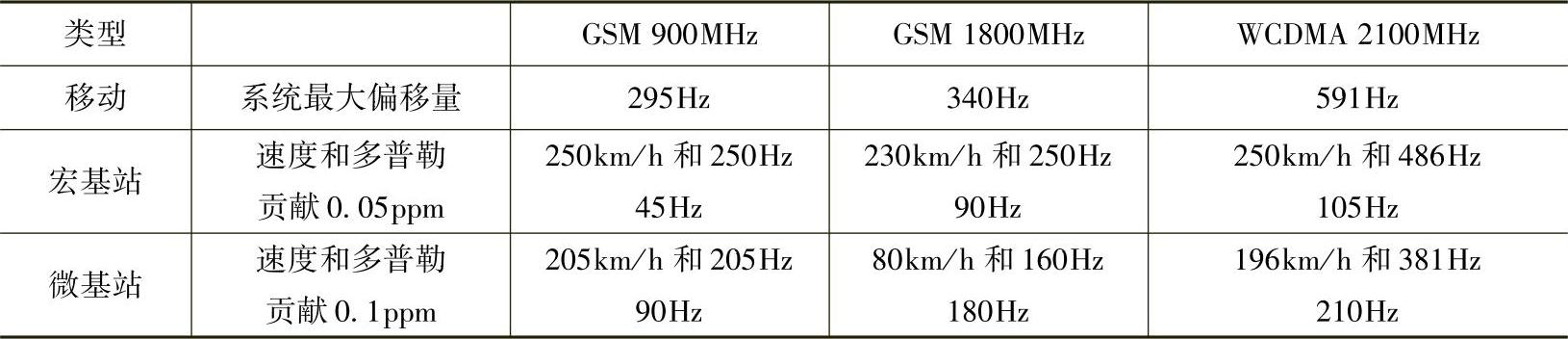

6.1 频偏容忍度和许可速度
