MEF（城域以太网论坛）是一个全球工业联盟，其使命是加速全球采用运营商级以太网网络和服务。MEF已经将运营商以太网定义为无处不在的、标准化的电信级服务和网络，由5个属性定义，区分运营商以太网和熟悉的基于以太网的LAN：

• 标准化服务；

• 可扩展性；

• 可靠性；

• 服务质量；

• 服务管理。

争议是，使用这组属性，可以保证服务对移动回传足够好，而成本保持控制。

MEF制定技术规范和实施协议，以促进运营商以太网的互操作性和部署。5.5.1.1 UNI和EVC

用户到网络接口（User to Network Interface，UNI）是服务提供商和客户之间的物理接口（端口），并且实现客户和服务提供商之间的分界。

以太网虚拟连接（Ethernet Virtual Con-nection，EVC）是两个或多个UNI的关联。EVC是连接客户站点（UNI）的服务容器（见图5.15）。

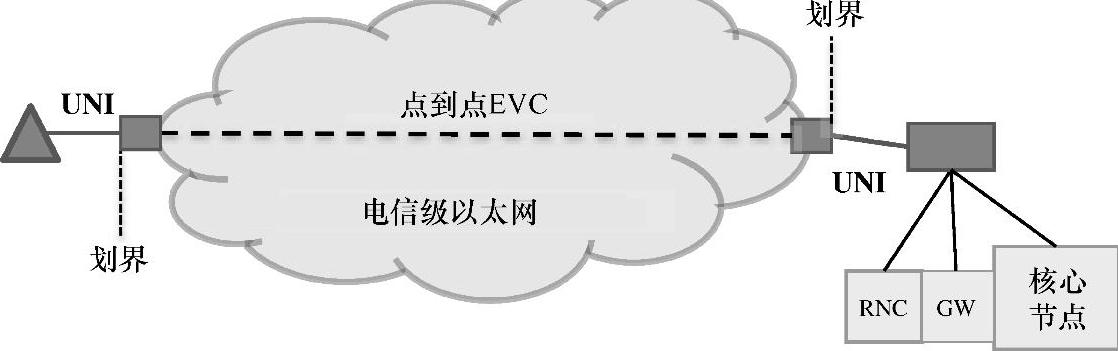

图5.15 点到点（E-line）以太服务例子

5.5.1.2 以太网服务定义

MEF已经在两个技术规范中指定和定义了以太网服务；MEF6.1“以太网服务定义-阶段2”^[20]，在MEF10.2以太网服务属性阶段2”^[21，22]中定义的服务属性和参数来创建3种通用以太网服务类型（E-线路、E-LAN和E-树），它们进一步用于定义实际的以太网服务（如EPL、EVP-LAN等）（见表5.10）。

表5.10 MEF以太服务类型和相关以太服务

以太网专线服务

以太网专线（EPL）是两个UNI之间的基于端口的点对点服务。没有服务复用可能性，因此每个单独的EVC在UNI需要自己的端口（见图5.16）。

以太网虚拟专线服务

EVL是两个UNI之间基于VLAN的服务。由于在UNI处的服务复用可能性，需要更少的端口（例如在控制器/GW站点），如图5.17所示。

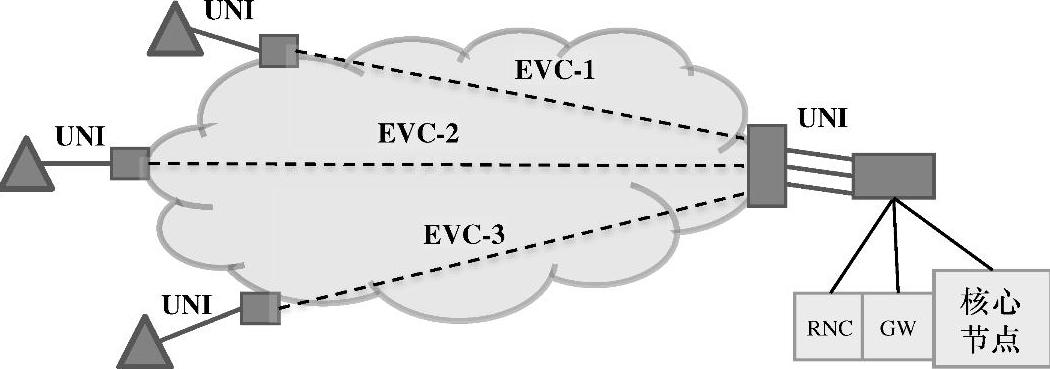

图5.16 以太网专线服务

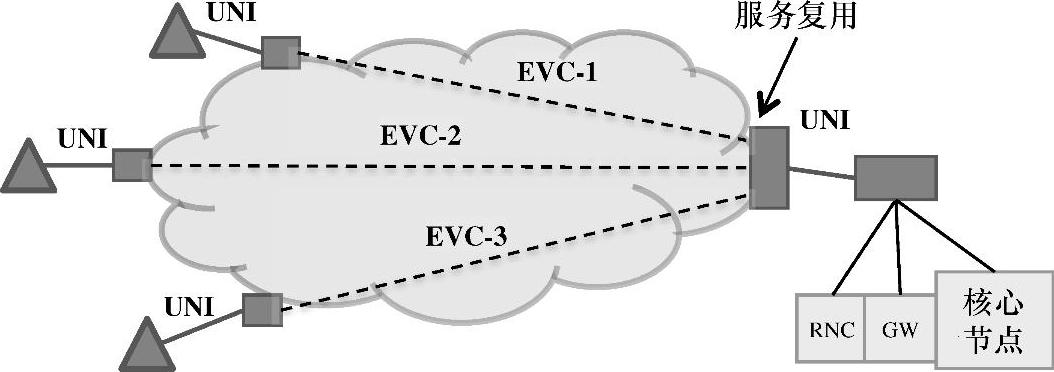

图5.17 以太网虚拟专线服务

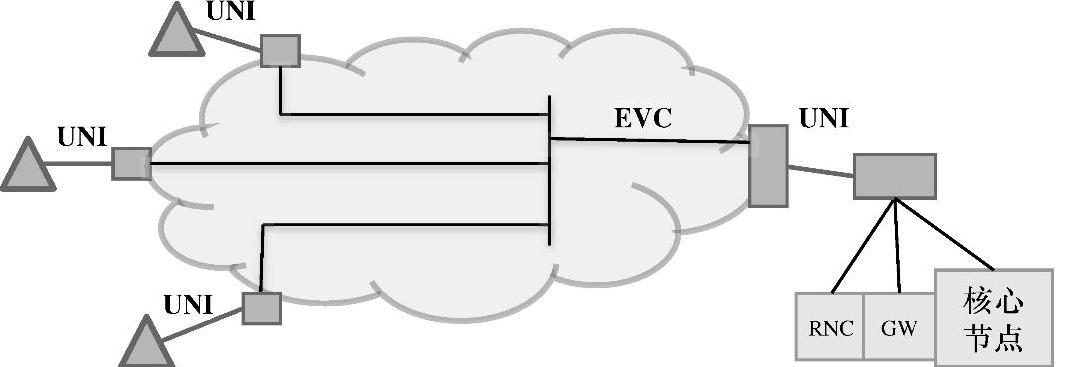

图5.18 以太网专用LAN

以太网专用LAN服务

以太网专用LAN（EP-LAN）是在EVC的两个或更多个UNI之间基于端口的多点到多点LAN（局域网）服务。没有服务复用可能性，因此每个单独的EVC在UNI需要自己的端口（例如，在用户、管理和控制平面都有自己的EVC的情况下）（见图5.18）。

以太网虚拟专用LAN

以太网虚拟专用LAN（EVP-LAN）是EVC的两个或更多个UNI之间的基于VLAN的多点到多点LAN服务。由于在UNI的服务复用可能性，需要更少的端口（例如控制器/GW站点）。

以太网私有树服务(www.daowen.com)

以太网专用树（EP-树）是在一个根UNI和EVC的一个或多个叶UNI之间的基于端口的点对多点服务。没有服务复用可能性，因此每个单独的EVC在UNI上需要自己的端口（例如，在这种情况下，存在用于用户、管理和控制平面的自己的EVC）（见图5.19）。

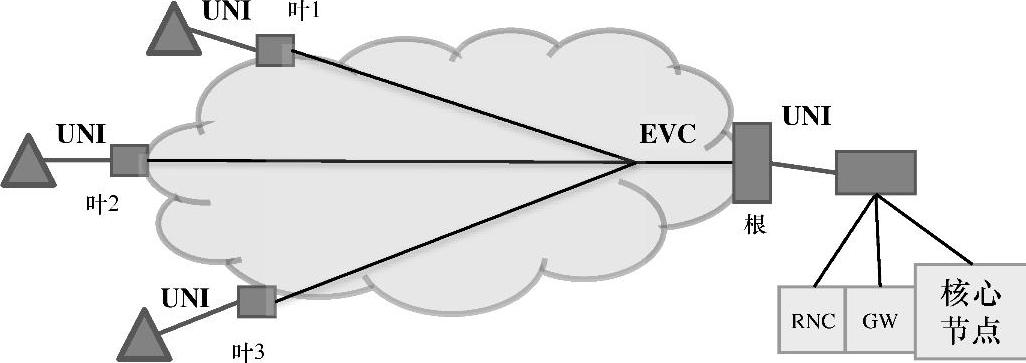

图5.19 以太网私有树服务

以太网虚拟专用树服务

以太网虚拟专用树（EVP-树）是在一个根UNI和EVC的一个或多个叶UNI之间基于VLAN的点对多点服务。由于在UNI处的服务复用可能性，需要更少的端口（例如在控制器/GW站点）。

5.5.1.3 SLA和服务属性

服务水平协议（Service Level Agreement，SLA）是服务提供商和客户（订户）之间的商业和法律合同，指定服务水平（QoS）承诺和相关业务协议（例如SLA违规的租赁和补偿）。

服务级别规范（Service Level Specification，SLS）定义要满足SLA一致性的服务属性（例如带宽配置文件和服务性能）。

5.5.1.4 BWP

带宽配置文件（Band Width Profile，BWP）是一组参数，定义了例如如何在传输网络入口点（UNI）限制和整理流量。带宽配置参数是承诺信息速率（Committed Information Rate，CIR）、过量信息速率（Excess InformationRate，EIR）、承诺突发大小（Committed Burst Size，CBS）、额外突发大小（Excess Burst Size，EBS）、颜色模式（Color Mode，CM）和耦合标志（Coupling Flag，CF）。

入口UNI带宽文件强制（即计量、颜色标记和管制操作）由所谓的“两速率，三色标记”（trTCM）令牌桶算法实现。使用参数CM和CF确定trTCM工作模式：

• 如果设置了CM，传入的用户包必须预先着色为绿色或黄色。如果未设置CM，则不检查传入的用户包颜色。

• 如果CF被设置，黄色用户分组可以利用未使用的绿色令牌。如果未设置CF，则绿色和黄色令牌桶独立工作。

有两种实际操作模式（CM/CF组合）：

• 色盲模式（强制），当CM未设置（使CF可忽略）时：只要有绿色令牌可用，就将用户分组声明为CIR，然后分别到EIR，或者在超过总BW（CIR+EIR）限制的时候丢弃。

• 颜色感知模式，当设置CM和CF时：用户分组被预先分配（着色）到CIR或EIR，未使用的绿色令牌可以用于EIR。

CIR定义了具有所需QoS的网络传输业务的速率，而EIR定义了在没有任何SLA保证的情况下在网络中转发超过CIR的业务的速率，即对应的性能目标无效，对于EIR和分组可以在运营商网络内拥塞的情况下被丢弃。CBS是被认为是符合业务的分组突发的最大量，并且EBS是在没有保证的情况下发送的CBS之上的分组突发的大小。基于这些参数，UNI处的计量功能可以对每个分组采取3个不同的决定（色盲模式）：

• 如果流量速率低于CIR，则该分组被认为是符合带宽配置文件，并且被标记为绿色，并在网络中转发。

• 超过CIR但是低于EIR的分组被标记为黄色，并且在没有SLA保证（作为“尽力而为业务”）的网络中转发。

• 最后，超过EIR的分组被标记为红色，通常这些分组被立即丢弃。

带宽配置文件可以根据UNI（端口），每EVC（VLAN）或每服务等级（VLAN和CoS）（见图5.20）进行定义。

有关BW配置文件参数及其使用的更多详细信息，请参见8.3.10节（MEF服务中的QoS）。

5.5.1.5 服务性能

服务等级的服务性能由CoS性能目标以及帧延迟（Frame Delay，FD）、帧延迟变化（Frame Delay Variation，FDV）和帧丢失率（Frame Loss Rate，FLR）来定义。

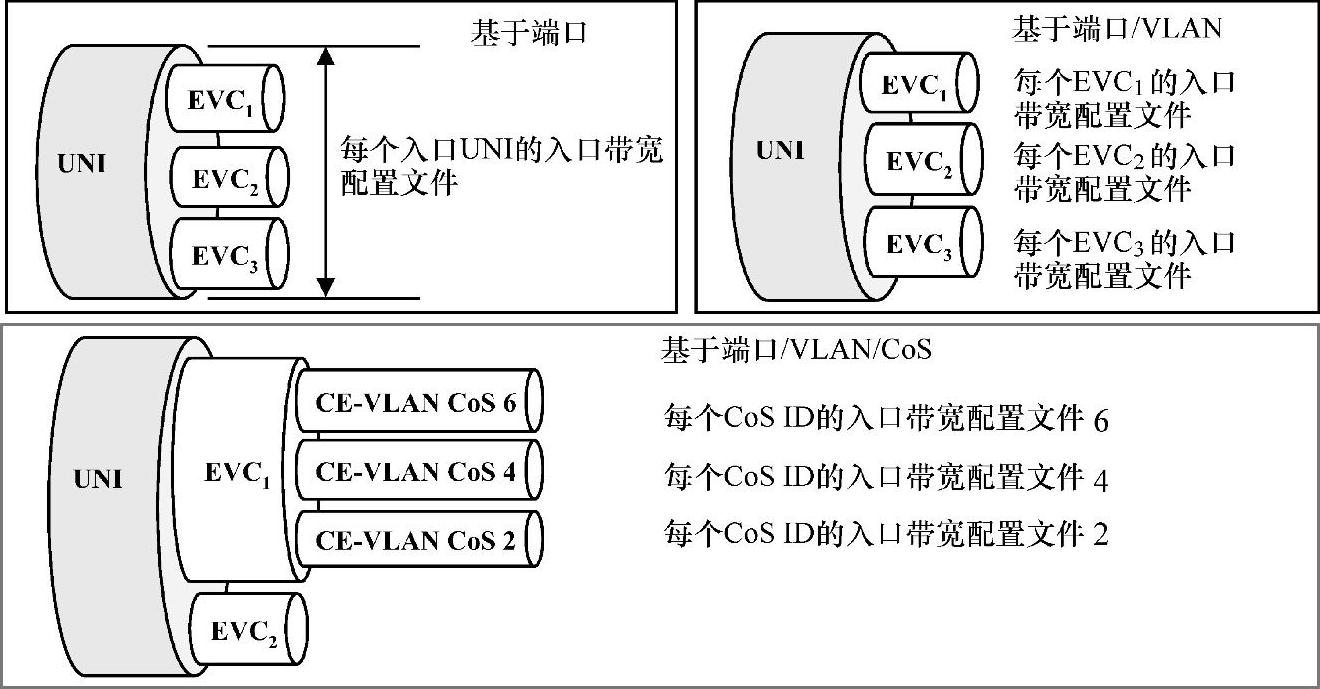

图5.20 在MEF10.2中定义的3种带宽配置场景

在表5.11中，带宽配置和服务性能属性已经被合并到为MBH提出的4个服务等级模型^[23]。

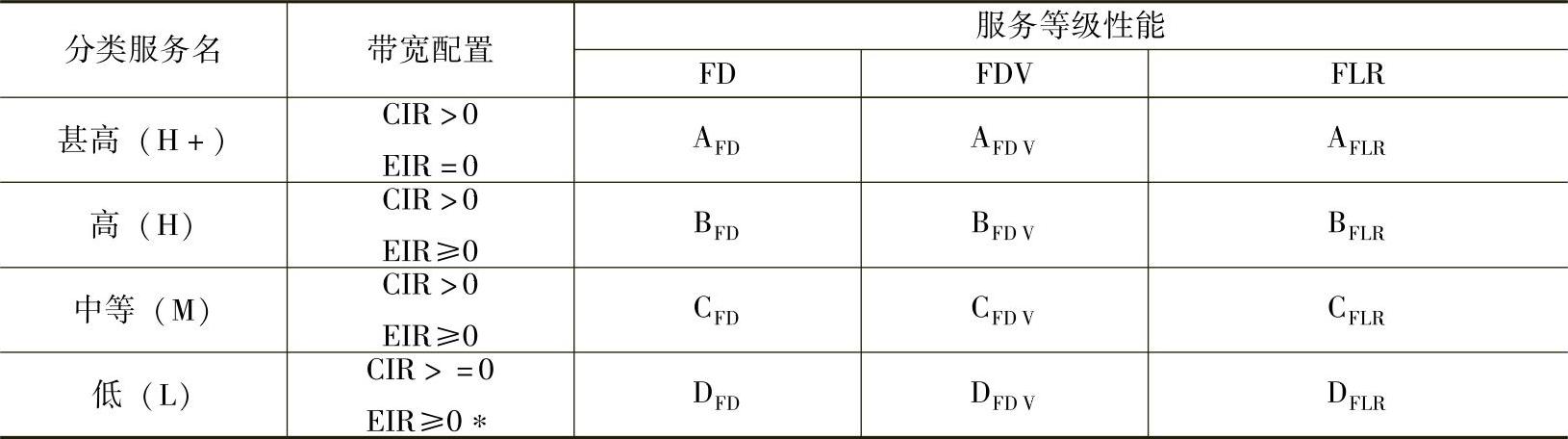

表5.11 移动回传中的服务分类模型（MEF22）

注：A≤B≤C≤D并且A_FDV越小越好；∗：不允许CIR和EIR同时为0，这种配置未被服务帧定义。
