为了提供硬件故障的保护，微波无线安装时配置了备份系统（见图5.10）。这是典型的1∶1配置，一旦工作的无线设备故障，备份无线设备（TRX）马上接管无线业务。工作设备和备份无线设备使用相同的频率信道。在无线交互的另一端不需要做切换，但控制信道应该指示切换丢失的信息。

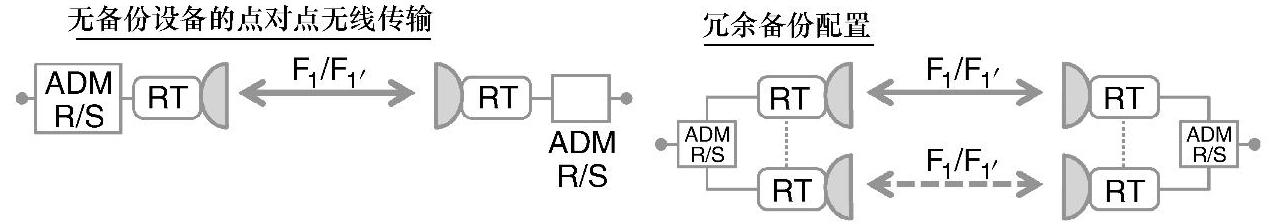

图5.10 无线链路保护

一般，平均故障时间（MTTF）越短，无线设备置于户外相对置于机房内，修理成本越高。

无线设备每个覆盖单位区域的保护方法是分集方法，一般配置方法是1+1，常用方法如下（见图5.11）：

• 空间分集（Space Diversity，SD）：两个天线垂直方向分开。

• 频率分集（Frequency Diversity，FD）或者极化分集（Polarization Diversity，PD）：一个天线使用两个频段或者两个极化方向。

• 路径分集（Route Diversity，RD）：保护路径在水平方向分开。

其中只有RD是对抗雨衰的有效方式。其他方式主要用于对抗低频段多径绕射衰落（见5.2.1节）。设备保护和无线覆盖单位区域保护可以组合保护，例如，分集备份模式。在第9章有更多的有关无线回传故障恢复的介绍。由于设备及安装成本考虑，分集和故障恢复配置可能在MBH接入网络中应用减少，也可能是因为移动网络本身故障恢复能力。而在主干网络仍使用N+1冗余备份保护。(www.daowen.com)

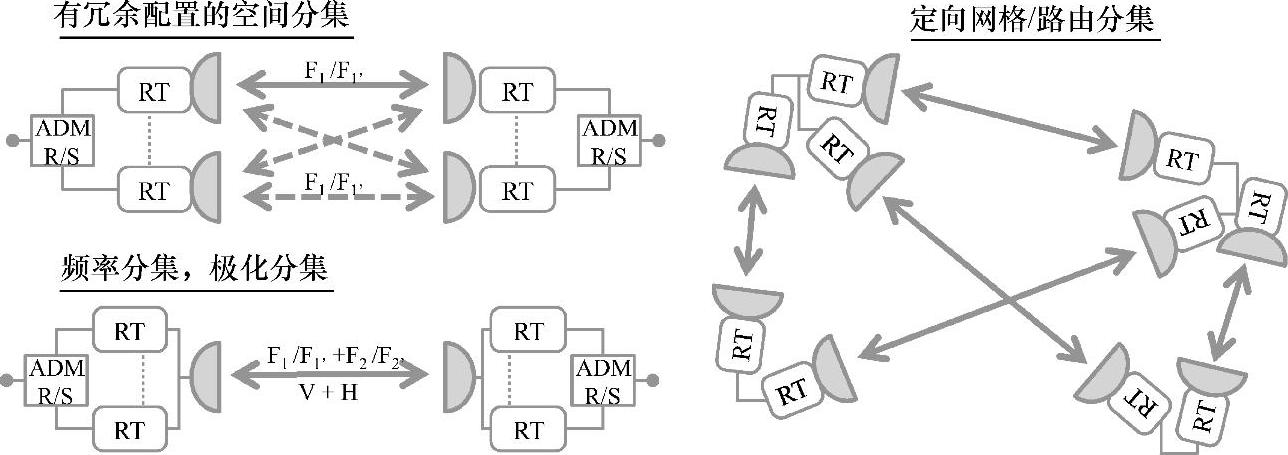

图5.11 无线链路分集配置

以太网环结构可以提供多点连接可靠性保护，但同时协议必须避免死循环。以太网环的两个基本规则如下：

• 开环：链路保护时，阻塞故障链路；

• 闭环：链路保护时，忽略生成树协议，重新定向业务。

现在由于很多以太环网协议，一些是标准定义的，一些是自定义的。一般支持的典型的以太网环类型有单环、重叠环和结合环（环上节点有公共节点）。以太网环保护（Eth-ernet Ring Protection，ERP）是层2机制，使用控制VLAN监视和控制VLAN的数据负载。VLAN上每个负载在控制VLAN上传输，控制VLAN由一个主交换机管理。正常运行中，ERP管理终结ERP负载包以避免循环发送。链路故障发现是通过①回送数据包在环路上停止循环或者②ERP探测交换机上报探测到的链路故障。

ERP建议（G.8032/Y.1344）为以太网环形拓扑定义了自动保护切换（APS）。环路保护是通过一个时刻所有业务流只能在一个方向传输实现的。以太环网支持多环网络，其中包含组合环网。APS协议也用于环网规划。在特殊条件下，以太环网故障后切换时间要求小于很短的50ms。
