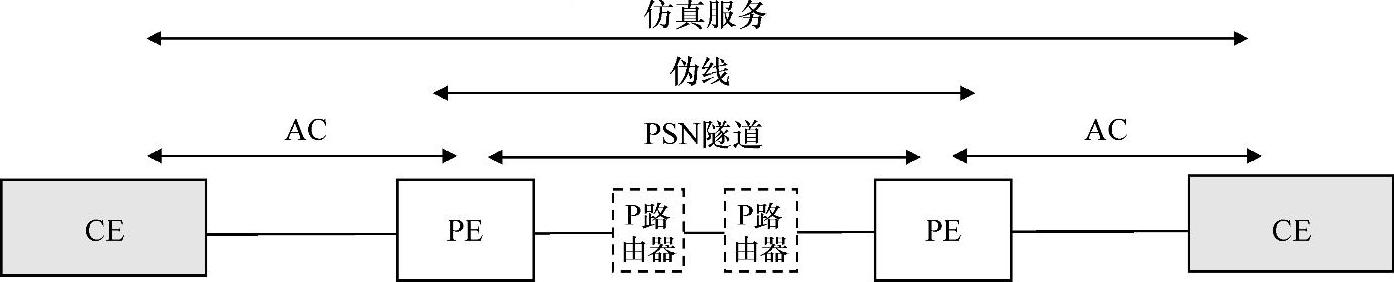

伪线仿真架构组件如图4.32所示。

图4.32 边到边伪线仿真架构^[100]

客户设备（例如BTS）利用附接电路（Attachment circuit，AC）连接到MPLS提供商边缘（Provider Edge，PE）设备。PE路由器将附件电路映射到在另一端的PE路由器处运行的伪线。提供了两个客户边缘（Customer Edge，CE）之间的端到端仿真服务。

PSN隧道用于通过可能在两个PE设备之间的任何P路由器在MPLS网络内路由业务。P路由器不需要知道在PSN隧道内携带的伪线。P路由器只根据MPLS标签路由流量。

伪线可以携带一个或多个附接电路。附接电路可以是分组（例如以太网帧）、信元（ATM信元）、结构化或非结构化比特流（SDH/Sonet或窄带E1/T1/JT1）。

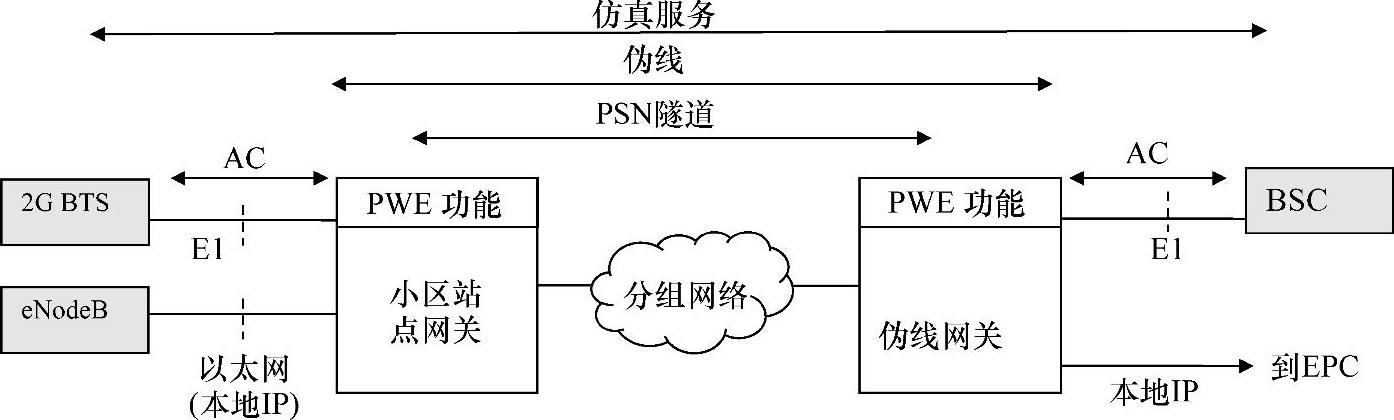

边缘到边缘伪线仿真（Pseudowire Emulation Edge to Edge，PWE3）的应用如图4.33所示。

图4.33 仿真一个分组网络上的2GBTS^[119](www.daowen.com)

AC是来自2GBTS的E1。该电路由小区站点网关映射到伪线PW。使用伪线网关（例如路由器）在BSC站点处执行伪线，并且将E1传递到BSC。来自eNodeB的本地IP业务在相同的分组网络上承载。分组网络可以基于MPLS/IP。在PW网关，该流量被转发到分组核心。

在BTS站点，使用小区站点网关支持PWE功能。或者，PW功能可以集成到eNodeB。在这种情况下，eNodeB支持的PWE功能不是3GPP功能的一部分。相反，它是集成到eNodeB元件中的附加传输特征。

对于2G系统，隧道的使用不应以任何方式可见，这意味着隧道的服务质量、可用性和其他特性需要满足2G系统Abis要求。

伪线可以用LDP或BGP信号（见4.7.7节）。PSN隧道标签被分配，由LDP在4.7.2节中讨论的IGP指导下进行。

因为在融合到分组交换网络时所具有的优势，PWE3解决方案是一种替代方案。通过PSN承载本地TDM业务需要PSN网络支持所需的可用性、同步、安全性、服务质量和其他要求。例如，在PSN中的服务中断现在对于2G也是明显的。

可以为基于ATM NodeB实现类似的PWE解决方案。这里，伪线携带ATM信元通过PSN而不是如前面的例子中的E1实现。

Draft-martini已发布为历史RFC4905，通过MPLS封装层2帧。这已被RFC4447和伪线仿真边缘到边缘工作组规范所取代。
