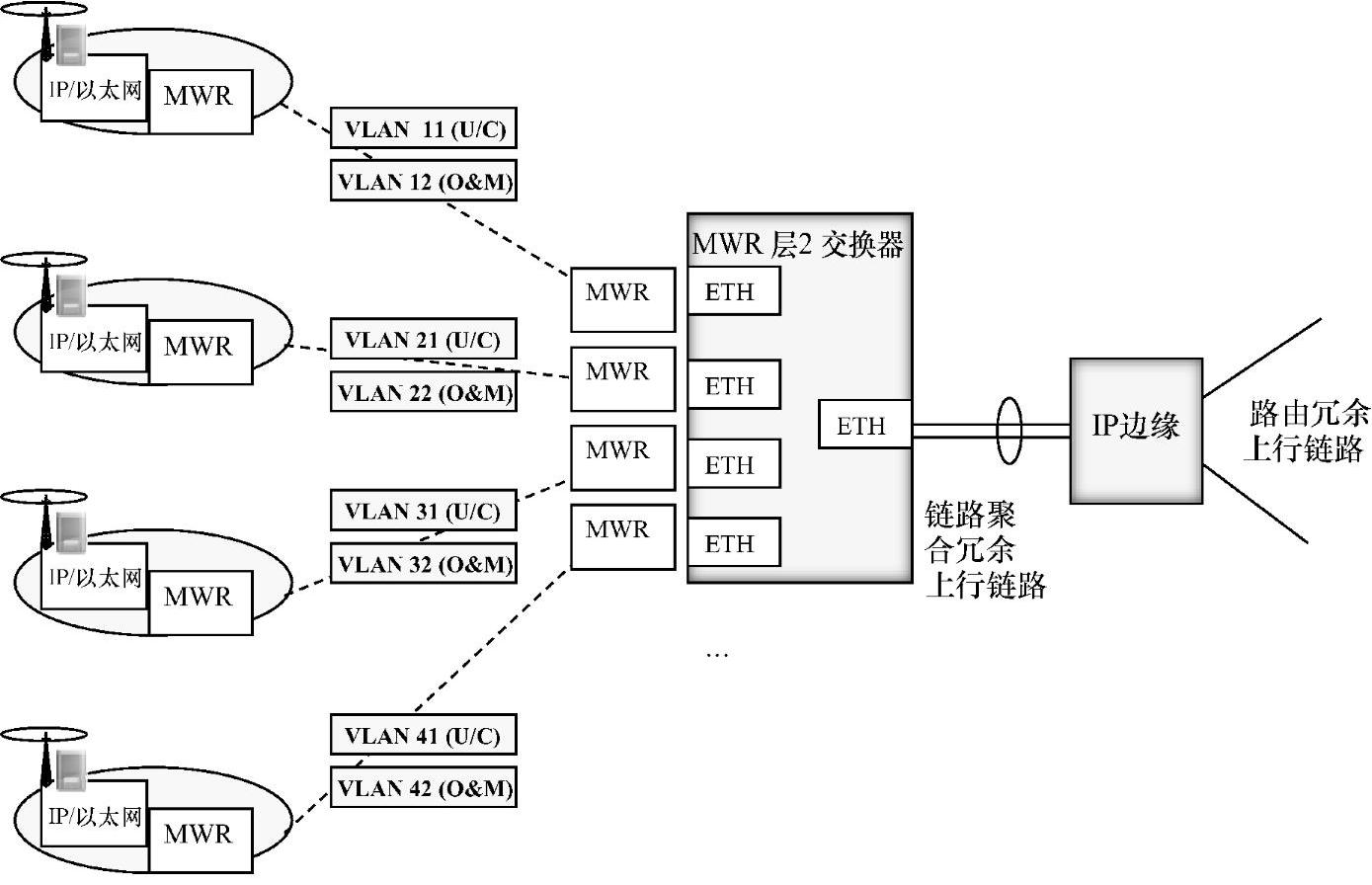

一个用于3G移动基站的IPIub接口示例应用如图4.14所示。微波无线链路传输是为基站接入而建立的。以太网交换机（在图4.14中命名为MWR层2交换机）用作第一（前）聚合设备，聚合来自几个基站的业务。

图4.14 以太网聚合

在图4.14中，作为一个可能的应用，VLAN将O&M从用户/控制（U/C）流量逻辑上分离到不同的VLAN。因为不需要基站互连，每个基站具有专用VLAN，这增加了隔离并且分离广播域。缺点是额外的配置工作。(www.daowen.com)

一种替代方案是为多个基站共享单个VLAN。这减少了配置工作，结果是同一广播域在多个站点上扩展。在同一广播域中具有几个站（基站），有在由于某种原因导致层2广播风暴的错误情况下，丢失所有站点的连接的风险。

除了通过直接X2实现LTEX2逻辑接口，不需要BTS到BTS的连接。X2通常不被实现为直接eNodeB-eNodeB链路，而是经由聚合网络中更高的点来实现。如果希望X2连接直接布置在以太网层，则LTEeNodeB需要共享相同的VLAN，使得eNodeB可以经由层2交换机直接通信。

接入层2交换机的微波收集来自基站的业务。交换机具有到IP边缘设备的冗余上行链路连接。以太网链路聚合用于交换机上行链路的冗余。从IP边缘设备向前，通过IP和可能的MPLS存在两个或更多个路径。或者，可以将IP能力带到预聚集层。
