分组交换业务的实现方法及优化建议

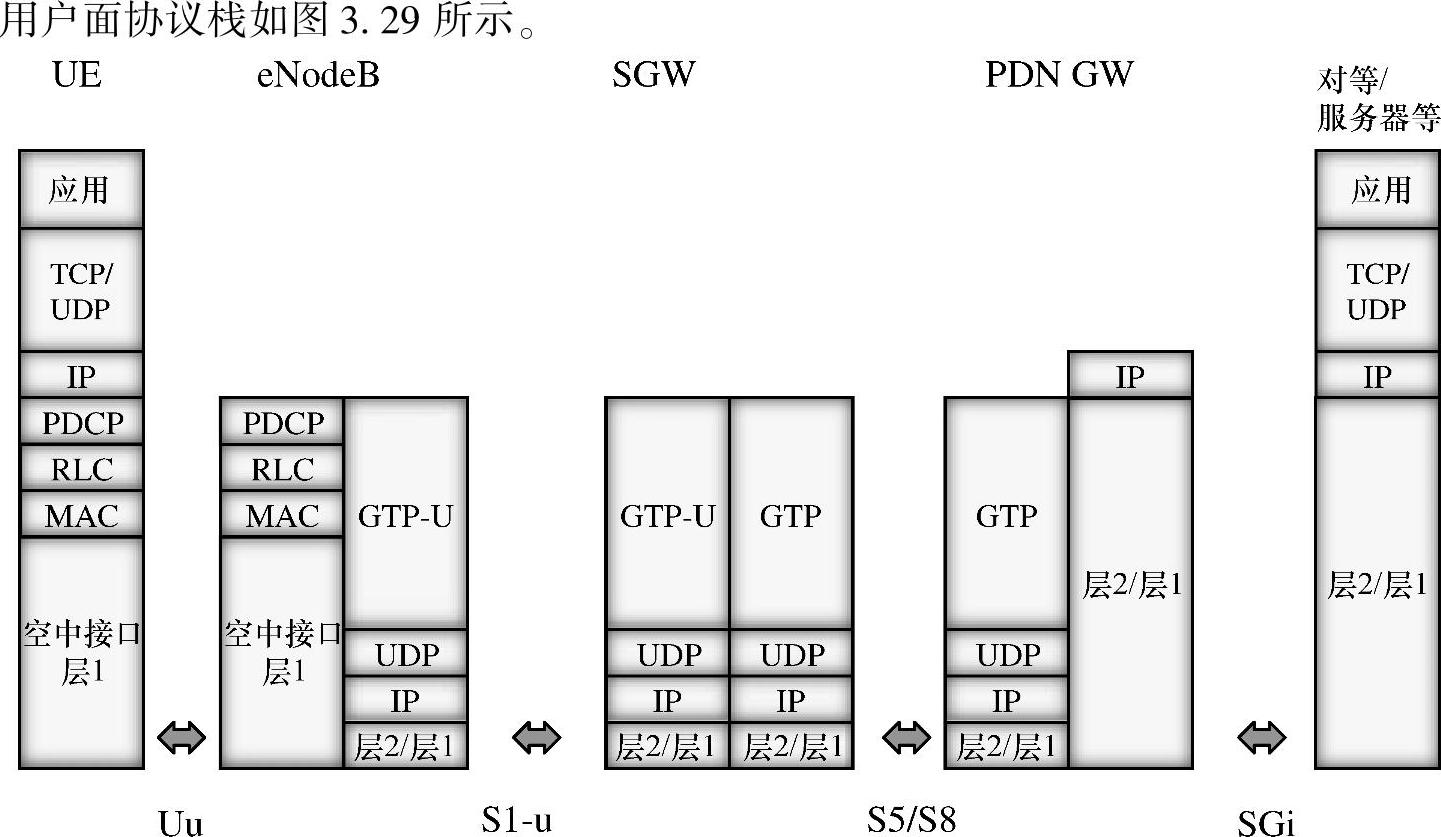

图3.29 LTE用户面[73]

来自UE的IP业务在Uu空中接口上用PDCP/RLC/MAC协议承载。在S1u接口,用户IP包用GTP-U隧道协议传输。分组数据网关通过SGi接口与外部网络(例如因特网)交互。

不同于2G和3G网络,LTE的所有空中接口信道都以eNodeB为端点。这些信道不需要回传网承载。这很大程度上简化了回传网,因为空中接口性能不直接与回传网关联,这不像Abis和Iub接口与空中接口耦合。

注:S5/S8接口有两种选择:其一是3GPP协议栈(基于GTP);其二是IETF移动IPv6(Proxy MobileIP)。

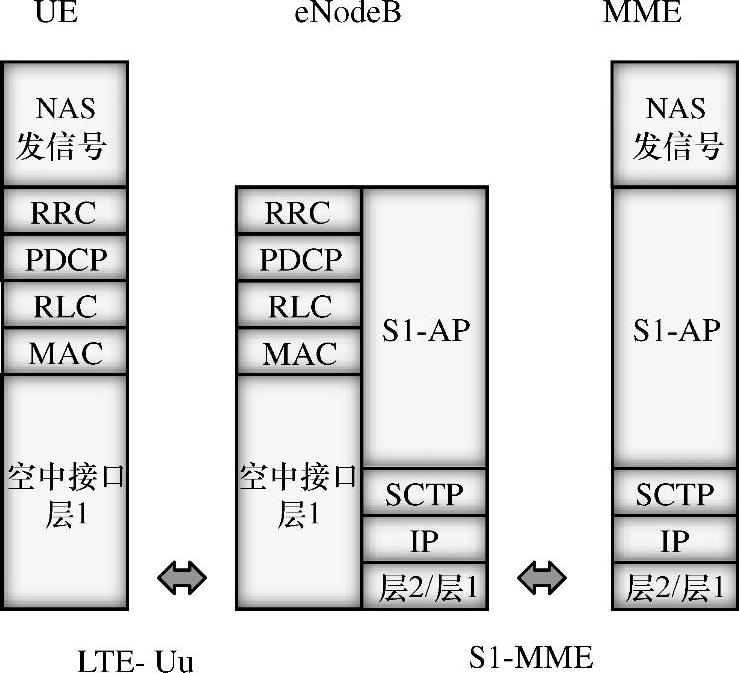

Uu空中接口和S1-MME接口的控制面协议栈如图3.30所示。(www.daowen.com)


图3.30 LTE控制面[73]

RRC(Radio Resource Control,无线资源控制)在eNodeB中实现,LTE没有控制器网元。RRC功能包括无线资源管理功能,比如建立和删除无线承载、空中接口准入控制以及切换管理。

PDCP层包括加密功能以及IP报头压缩。用户面IP业务和RRC信令信息都会被加密。

UE用非接入层信令(NAS)与MME通信,NAS信令在eNodeB也就是E-UTRAN中透传。该信令由eNodeB转发给MME。
