3GRAN（无线接入网）网络架构如图3.19所示。

图3.19 UTRAN中的接口^[37]

每个NodeB通过Iub接口连接到RNC。从传输的角度看，NodeB的所有业务直接与RNC连接。Iub接口的物理传输拓扑以及NodeB的接入没有在图中描述。通常，传输拓扑不同于无线网络逻辑拓扑。

RNC通过Iu接口与核心网交互（Iu-cs、Iu-ps、Iu-BC和Iu-pc）。Iu-cs是核心网电路交换域（CSCore）的接口，Iu-ps是核心网分组交换域（PSCore）的接口，Iu-BC是小区广播中心（Cell Broadcast Centre，CBC）的接口，Iu-pc是独立服务移动定位中心（Standalone Serving Mobile Location Centre，SAS）的接口。RNC也可能连接到BSS，通过Iur-g接口支持GERANIu模式。

从移动回传角度看，Iub、Iur、Iu-ps和Iu-cs，这些接口主要在UTRAN中实现。

3G的Iub接口最初在3GPPRel-99中规定使用ATM。在3GPPRel-5中引入了IP。基于ATM协议栈的Iub的用户面和控制面如图3.20所示。

图3.20 基于ATM承载的Iub接口^[54，58]

最初的3GPPRel-99协议，用户面业务运行在AAL2/ATMA上。每个用户承载映射到一个AAL2CID（Channel Identifier，频道标识符），这些AAL2承载由AAL2信令建立。AAL2信令VCC（Virtual Circuit Connection，虚拟电路连接）运行在AAL5/ATM上。ATM允许将业务切分成不同特性的VCC，比如恒定比特率（CBR）业务，实时性可变比特率（rt-VBR）业务和不指定比特率（UBR）业务。

E1、T1、JT1接口一般使用ATM窄带时分复用模式。多个物理接口使用ATM反向多路复用技术组合在一起。Sonet/SDH接口也可以传输ATM协议。(www.daowen.com)

可以在IP回传网上模拟ATM协议的Iub接口。例如，ATM的虚链接可以映射到MPLS伪线上，或者整个E1/T1/JT1接口业务都映射到MPLS伪线上。

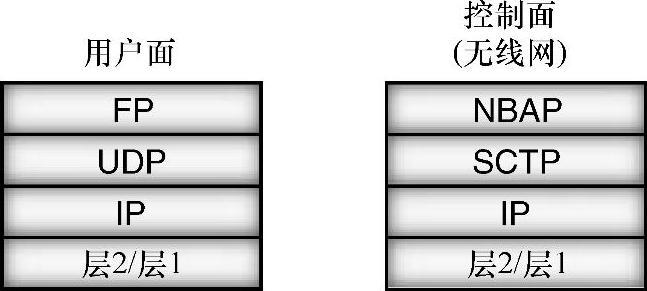

Iub接口基于IP的用户面和控制面协议栈如图3.21所示。

图3.21 IPIub接口^[54，58]

帧协议是运行在传输层（UDP/IP）上的用户面无线网络层协议。每个用户面承载映射到一个UDP端口和一个IP地址。基于IP的Iub接口（UDP/IP连接）的用户面承载通过NBAP信令建立。如果基于ATM，则不需要特别的信令协议，比如AAL2。在承载建立阶段，接收端告知IP地址，以确定承载端点。

NBAP使用SCTP/IP栈。NBAP是NodeB和RNC之间的无线网络信令控制面协议。NBAP流程可用于小区管理。上下行链路与SCTP交互方式相同，多个上行链路承载映射到一个流，多个下行承载也映射到一个下行流。RFC3309定义的校验将被采用。

NBAP的运行对NodeB很重要。如果IP连接失败，SCTP超时，随后的无线网络层开始功能恢复，功能恢复可能是重配或者NodeB重启，这将导致这个NodeB上的业务中断。

3GPPRel-5对UTRAN域接口上的IP规定IPv6为必选项，而IPv4为可选项。但在一个注解说明并不限制只实现IPv4的情况，移动网元的IP地址不需要对外可路由，因此从寻址的角度考虑IPv6并不是必不可少的。使用私有IPv4地址即可。

对数据链路层，3GP PUTRAN规范要求基于IP传输的接口应该支持HDLC帧格式的PPP，但在注释中说明不限制其他任何层2协议的实现。总之，UTRAN对IPv4和IPv6都允许，底层通信（层2、层1）没有严格限定。

引入HSDPA和HSUPA，Iub接口传输协议栈不需要修改。HSDPA和HSUPA应用并非必须使用IP传输。但实际上，回传网数据传输速率的提升随后导致IP传输的引入。在帧协议层，HSPA引入了新的HS-DSCH帧协议和E-DCH帧协议。
