帧协议是在Iub和Iur接口上的无线网络协议，它也在FP控制帧上为服务RNC传输外环功控信息，并且支持时偏校准。

数据以传输块（Transport Blocks，TB）的形式从MAC层传给FP层（帧协议层）。传输到相同传输信道的传输块组成传输块集。传输块集传输的时间间隔称为传输时间间隔（TTI），TTI时长为10ms的倍数。HSPA支持一种更短的TTI（2ms）。

时偏校准可以调制FP下行帧相对空中接口的时序。通过这个流程，NodeB可以指示RNC提前或者延后发送FP帧。NodeB定义了达到时间窗，FP在时间窗内到达。晚到达的帧将错过空中接口时隙，会被丢弃，如图3.15所示。参数值通过NBAP传送给NodeB。

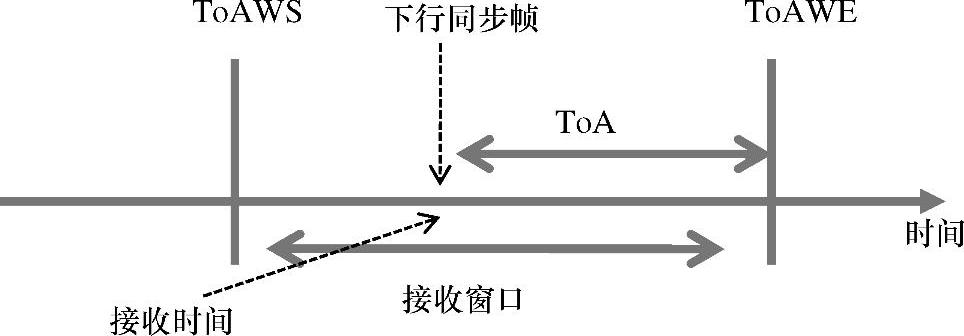

图3.15 到达窗口

到达时间、时间窗起点（ToAWS）和时间窗终点（ToAWE）定义了接收时间窗。

在上行链路，RNC支持宏分集合并。系统帧号（SFN）和连接帧号（CFN）用于合并前同步不同的合并分支。

FP包包括包头和数据负载。下行链路DCH的FP包，如图3.16所示。此外，TB长度不是8的倍数时，需要填充比特，成8的倍数。(www.daowen.com)

FP包包含包头CRC、帧类型FT（数据包或者控制包）、连接帧号（CFN）、传输格式指示（TFI）、TB、备用扩展（Spare extension）以及可选的负载校验（Payload checksum）。

一个MACPDU映射到一个TB。连接帧号表示传输块TB在下行发送或者上行接收的第一个无线帧号。

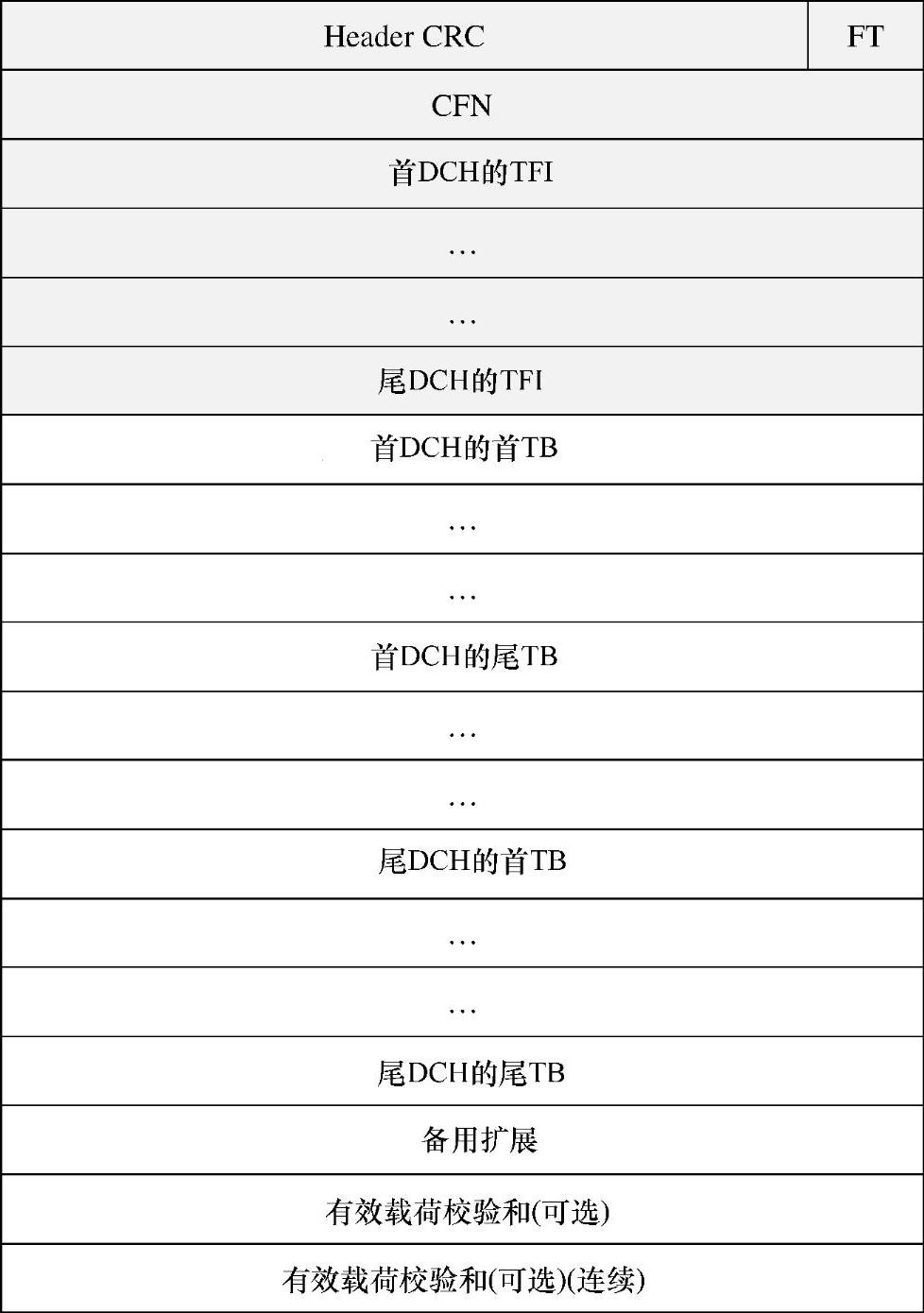

图3.16 FP包^[55]（头文件以灰色表示）

外环功控和TB的调度（在RNC中的MAC层调度），使得Iub接口上的传输对时延要求苛刻。FP（帧协议）中的控制帧功能可以用于向高层（RRC）指示（超时）失败。例如，一次（超时）失败，通过RRC处理，可能导致无线承载终止。在移动回传中的链路中断就是这样的一个（超时）失败实例。取决于定时器或者其他实现方式，（超时）时间一般是1～几s，甚至超过10s。

MAC层是RNC中的调度实体。传输格式定义了物理层在一个TTI期间为MAC层提供的一个TB集的传输格式。一个传输格式集包含所涉及信道的所有传输格式。传输格式指示告诉物理层应该采用哪种传输格式或者属性。属性包括TB大小、TB集大小、每TTI的错误保护和CRC。

此外，MAC层还有加密功能。对RLC透传模式（TM），MAC层也需要对其加密。
