分组交换域用户平面协议如图3.12所示,显示的是最初的3GPPRel-99DCH信道(专用信道)。HSPA见3.3.5节。无线宽带现今更高效,并且实现高速数据通信的HSPA,分组交换域不再使用DCH。
图3.11 3G电路交换域控制面[36,41]

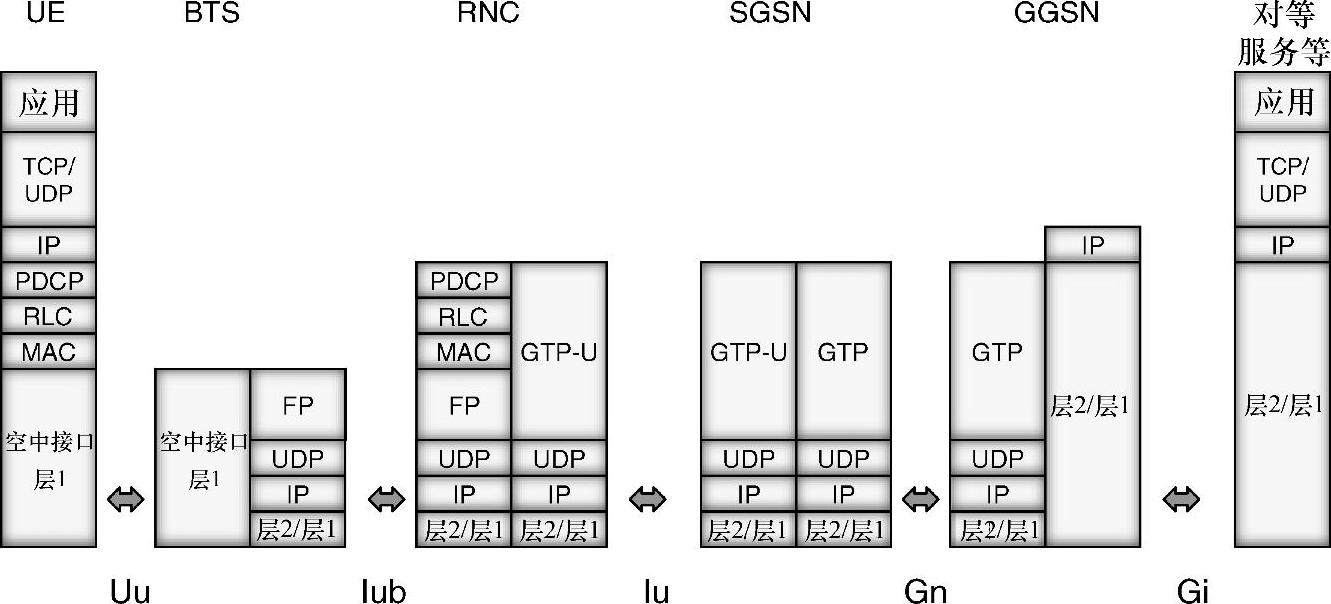

图3.12 3G包交换域协议栈[27](Rel-99DCH单通道架构,HSPA参见3.3.5节)
一个实例中,UE实现的是TCP/UDP协议栈。对等端则会是Internet上的服务器。UT-RAN接口(Iub和Iu)可以选择IP传输方式。
在无线接入网中,IP包在UE中封装为PDCP。PDCP层的终端为RNC,随后用户数据包在GPRS隧道协议(GTP-U)中传输到SGSN。在SGSN和GGSN之间也使用GTP。GGSN给UE分配一个IP地址,也提供一个接入点(APN)。(www.daowen.com)
PS域两个显著的改进,即引入一条隧道(也叫直达隧道)的概念和HSPA。基于直达隧道的定义,在用户面可以忽略到SGSN节点。这样,GTP-U隧道就可以扩展到RNC到GGSN之间。在控制面,不能忽略SGSN。这样,在实现上就可以在用户面业务流完全去掉一个网络节点。
无线网络的另一个改进是进入HSDPA和HSUPA。MAC高速调度加入到NodeB中。NodeB同时也负责空中接口的快速调度。控制面协议栈如图3.13所示。

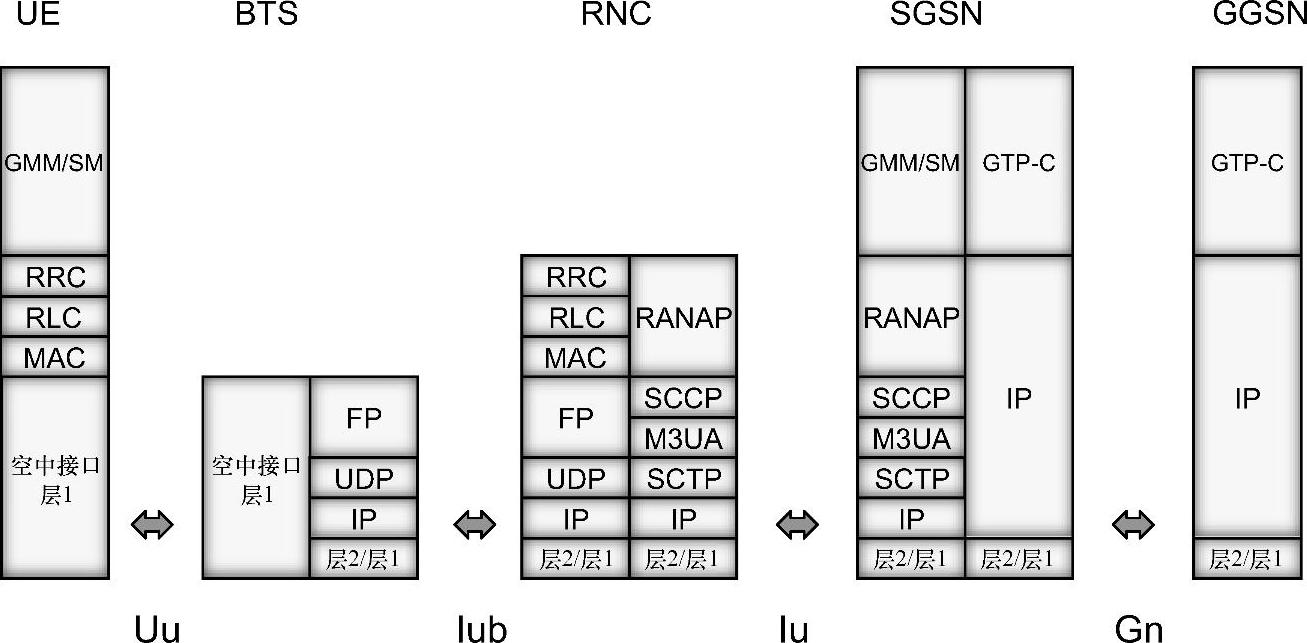

图3.13 3G包交换域控制面[27]
Iub接口的RRC消息的协议栈为FP/UDP/IP。RLC/MAC层在UE和RNC中实现。RANAP传输NAS信令到核心网的SGSN。GTP-C是SGSN到GGSN之间控制面协议。
选择基于IP的Iu接口,RANAP基于SIGTRAN协议栈,即SCCP/M3UA/SCTP/IP,这与Iu-cs接口相同。
