图3.5展示了GERAN网络的用户面A-mode和Iumode接口。最初，2G（A-mode）网络协议显示为灰色。电路交换域用户面做了语音传输。

A-mode的电路交换域用户平面协议模型比较简单：只有物理信道和逻辑信道映射在时间片上。BTS支持移动数据加密，该业务由BSC和核心网控制。

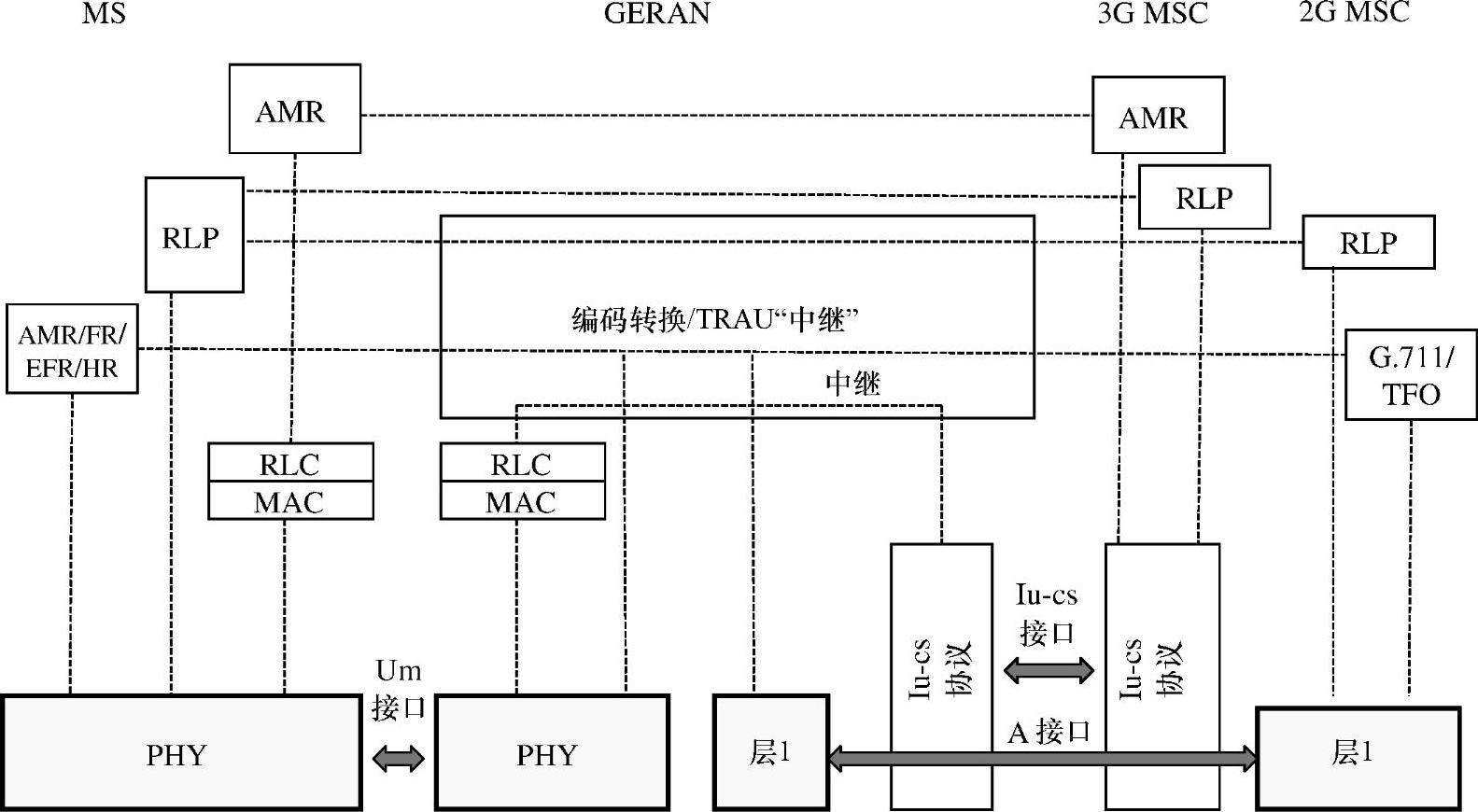

图3.5 2G电路交换用户面^[12]

最初，GSM的语音编解码器是RPE-LTP（Regular Pulse Excited Long Term Prediction，规则脉冲激励长期预测编码），带宽为13kbit/s。在移动语音业务与传统的PSTN网络连接前，需要码型转换和速率适配单元（TRAU）的码型转换。语音在MS（Mobile Station，移动台）和TRAU或者MSC之间传输。GERAN在Um空中接口和A接口之间传输语音码片。如果是Iu模式，语音传输会有更多选择。

实际上，TRAU通常部署在接近核心网的地方（MSC），因为这样可以节省传输时隙。一个GSM编码的语音通道占用16kbit/s带宽，而传统的PSTN网络中A-law或者u-low编码的语音占64kbit/s语音带宽。

半速率语音需要5.6kbit/s带宽，改进的全速率语音（EFR）需要12.2kbit/s带宽，可以提高语音质量。AMR（Adaptive Multi-Rate，自适应多速率）根据信道质量自适应调整传输速率，也可以改善半速率和全速率信道质量。AMR信道编码会占用部分系统容量。

最初2G标准的A接口是基于TDM的接口。在3GPPRel-7中，控制平面^[24]引入了基于IP的A接口。3GPPRel-8定义了基于IP的A接口的用户面协议栈，包括RTPAJDP/IP^[25]。BBS/MGW使用了两个连续的UDP端口：一个用于RTP（Real-time Transport Pro-tocol，实时传输协议）；另一个用于RTCP（RTP Control Protocol，RTP控制协议）。RTCP端口是可选的。UDP端口同时用于接收和发送双向连接。IP层以下，可以使用任何L2协议，但3GPP要求是局域网。

如果RTCP协商成功，就可以使用RTP多路复用技术。多个RTP用户连接可以承载在一个UDP/IP数据包中。采用RTP多路复用时，需要包含一个附加的多路复用包头，多路复用包头格式在文献[25，26]中定义。一个UDP/IP数据包包含多个RTP包可以节省系统带宽。RTP报头可以压缩。

2G电路交换域控制平面如图3.6所示。(www.daowen.com)

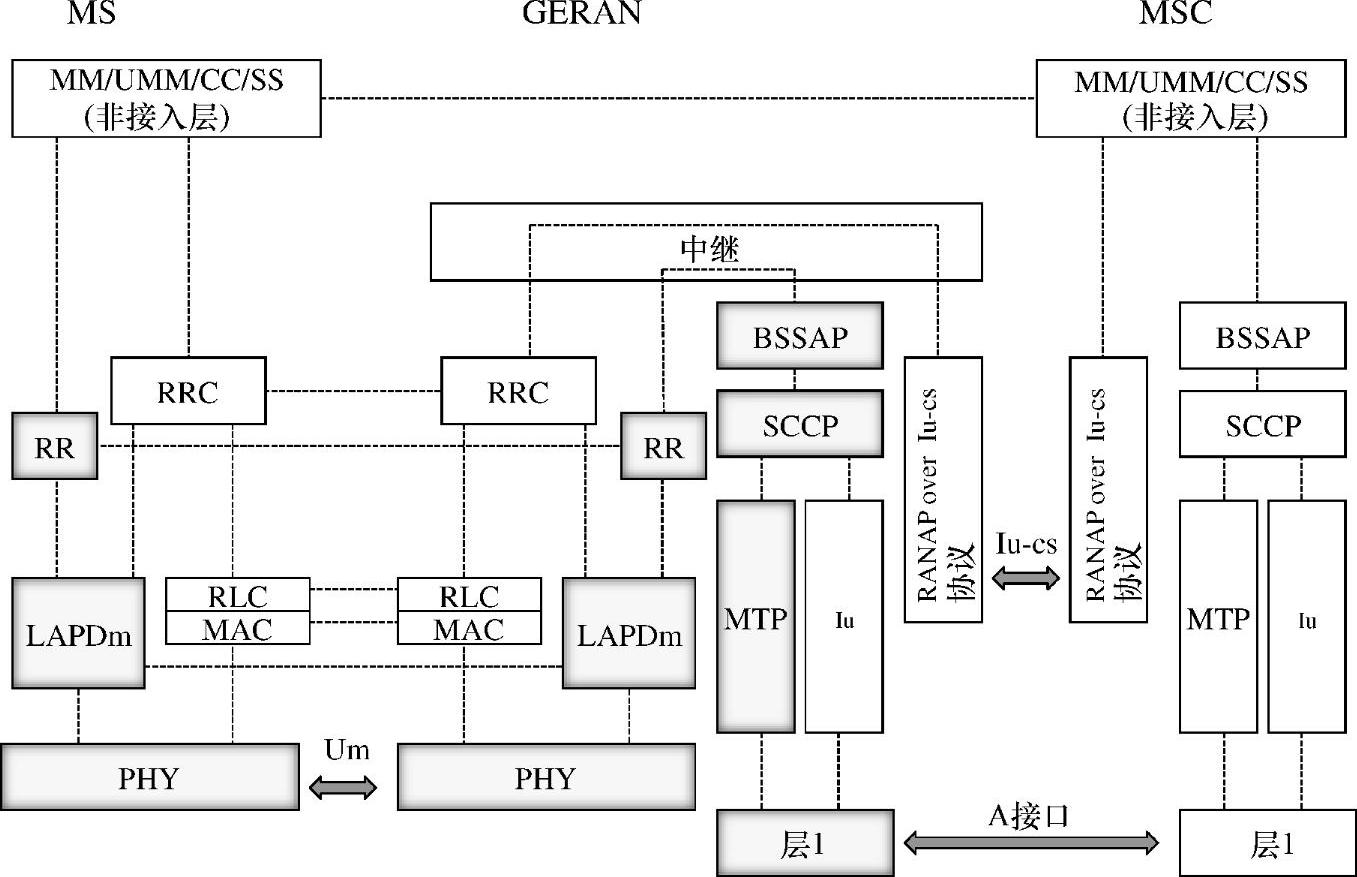

图3.6 2G电路交换控制面^[12]

图3.6展示了GERAN电路交换域A-mode和Iu-mode接口的控制面。最初的2G（A-mode）协议用灰色显示。

NAS（Non-Access Stratum，非接入层）信令（MM/UMM/CC/SS）在GERAN网络中透传。在A接口，NAS信令在DTAP（Direct Transfer Application Part，直接传输应用部分）中传输。

BSC负责无线资源的管理，无线资源即图3.6中的RR（Radio Resource，无线资源）。BSC与BTS和移动终端用RR消息同时通信。部分从移动终端（MS）到BSC的消息通过BTS透传。在空中接口上，BTS将RR消息映射到在空口传输的RR消息。

在CS交换控制面A-mode中，LAPD是Abis接口的控制面协议。LAPDm表示空中接口上的LAPD协议，LAPD表示BTS和BSC之间Abis接口的协议。RR消息由LAPD协议传输。

LAPD是基于ISDN的规范。GSM规范参考了EN300125和CCITT Recommendation Q.921。对一个BTS可以在Abis接口建立多条LAPD链接，用于承载信令、操作和维护以及层2管理流程。LAPDTEI（Terminal Endpoint Identifiers，终端端点标识符）用于定位链路端点。

A-mode接口支持IP结构的SIGTRAN控制面协议栈，协议栈结构为BSSAP/SCCP/M3UA/SCTP/IP。BSSAP包括BSSMAP（BSS Management Application Part，BSS管理应用部分）和DTAP（Direct Transfer Part，直接传输部分）。BSSMAP是BSS与核心网之间的消息。SCCP是7号CCITT系统信令的信令连接控制部分，M3UA（Message Transfer Part3 User Ad-aptation Layer，消息传送第3部分用户适配层）是SCTP的改版。
