(一)时标网络计划的概念及特点

1.时标网络计划的概念

时标网络计划是带有时间坐标的网络计划，它综合应用横道图的时间坐标和网络计划的原理，吸取了二者长处，使其结合起来应用的一种网络计划方法。

2.时标网络计划的特点

(1)时标网络计划中，箭线的水平投影长度直接代表该工作的持续时间。

(2)时标网络计划中，可以直接显示各施工过程的开始时间、结束时间与计算工期等时间参数。

(3)在时标网络计划中，不容易发生闭合回路的错误。

(4)可以直接在时标网络计划的下方绘制资源动态曲线，从而可以进行劳动力、材料、机具等资源需要量的汇总。

(5)由于箭线长度受时间坐标的限制，因此，修改和调整不如无时标网络计划方便。

3.时标网络计划的分类和绘制方法(www.daowen.com)

时标网络计划根据节点参数的意义不同，可以分为早时标网络计划(按最早时间绘制的网络计划)和迟时标网络计划(按最迟时间绘制的网络计划)两种。按最早时间绘制的时标网络图，如图4-19所示；按最迟时间绘制的时标网络图，如图4-20所示。一般情况下，宜按最早时间绘制。

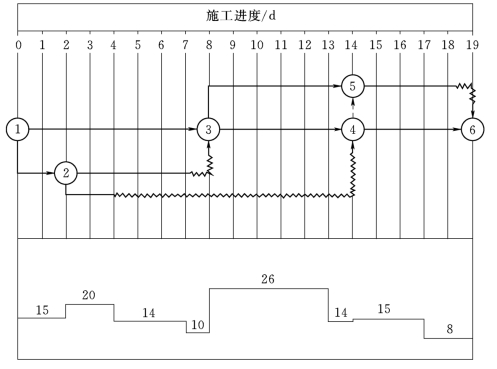

图4-19　按最早时间绘制的时标网络图

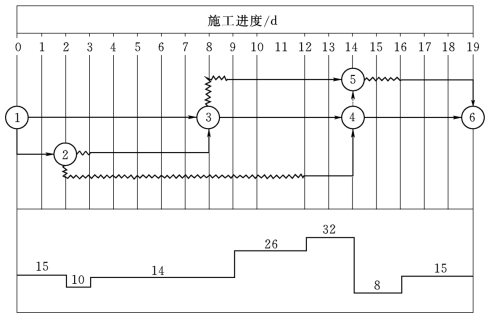

图4-20　按最迟时间绘制的时标网络图

时标网络计划绘制方法有间接绘制法和直接绘制法两种。直接绘制法相对简单，直接法是不计算网络计划的时间参数，直接按草图在时间坐标上进行绘制的方法。

用直接法绘制时标网络计划可按以下方法和步骤。

(1)将起点节点的中心定位在时间坐标表的横轴为零纵轴上。

(2)按工作的持续时间在坐标系中绘制以网络计划起点节点为开始节点的工作箭线。

(3)用上述方法自左向右依次确定各节点位置，直至网络计划终点节点定位为止。
